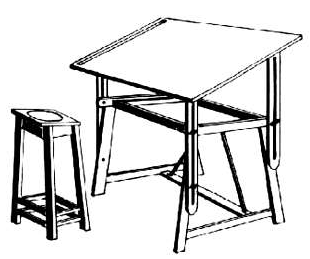

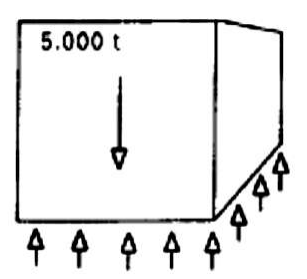

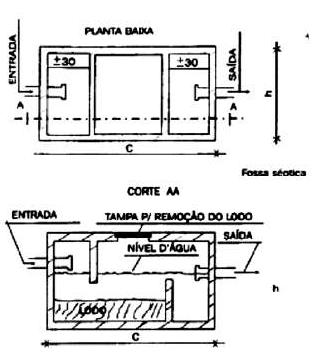

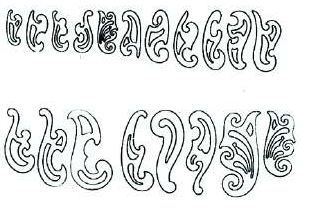

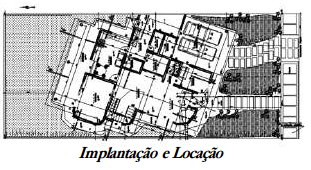

Noções Básicas de Desenho Arquitetônico e Construção Civil

Conceituar normas técnicas, ABNT; Reconhecer características das principais exigências estabelecidas pela ABNT para a área de arquitetura; Reconhecer a importância das normas técnicas para o exercício de uma profissão.

O escritor francês André Moreux definiu que a Arquitetura é a arte de construir sob o signo da beleza”. Nem sempre foi assim

A necessidade primitiva e inata de todos os animais de buscarem um abrigo não foi diferente no homem. A chuva, o vento, o frio, os predadores fizeram com que os primeiros homens buscassem abrigos seguros. Era o instinto de conservação que os compelia a essa busca.

Nos primórdios da formação das civilizações humanas, a noção de habitação não tinha o sentido de permanência e as moradias eram transitórias. Esse conceito foi aos poucos se desenvolvendo e paulatinamente o homem passou a cuidar com mais desvelo dos seus abrigos: desenhava nas paredes das cavernas, usava materiais mais duradouros nas construções e, para se proteger, cuidar dos rebanhos recém domesticados e a agricultura incipiente, agrupava-se.Assim, por necessidade de sobrevivência, passou a ser um animal gregário, logo, um animal social.

A medida que o homem evoluiu, suas construções, além de serem locais de refúgio, passaram a ser também lugares onde ele tem prazer em estar. A sua preocupação não se restringia apenas a se proteger, ele queria estar em local ao mesmo tempo seguro, agradável e belo. Suas emoções não se restringiam só ao medo, mas também ao prazer e à sua religiosidade. Homenageavam os seus mortos e reverenciavam as suas divindades. Suas construções eram mais sólidas e duradouras, mais limpas e arejadas e, sobretudo, o homem passava a ocupar-se com o estético, isto é, procurava construir com a preocupação voltada para o belo. Surgem as pinturas rupestres, como as das grutas de Altamira, na Espanha, e as belas e simétricas construções monolíticas, como as de Stonehenge, na Inglaterra.

Das construções eminentemente utilitárias da pré-história, passamos pela arquitetura monumental do Egito e da Mesopotâmia ou então aos estilos arquitetônicos tão peculiares da Índia, do Japão, da China ou mesmo das Américas, cada qual com suas particularidades culturais. Do harmônico dos estilos greco-romano, vamos ao soberbo do gótico e o barroco na Idade Média e Renascença, depois de passar pelo neoclássico, chegamos hoje à Arquitetura contemporânea.

Se, nos primórdios da história, o homem tinha na arte de construir a essência de se resguardar, passando posteriormente a ser elemento de tributo aos deuses e a Deus, hoje, o homem volta a si e consubstancia suas edificações ao seu conforto e bem-estar, enfim ao seu prazer.

Nesta busca incessante, nesta inquietude humana, concluímos que a Arquitetura, como a arte de edificar, é, ao mesmo tempo, uma ciência dinâmica e ilimitada em sua capacidade criadora, que aliou as necessidades fundamentais do homem, como:

a) físicas: de abrigo;

b) emocionais: de segurança e proteção;

c) estéticas: de beleza e funcionalidade.

• O instinto de conservação levou o homem a buscar abrigos seguros que se foram modificando com o passar dos tempos.

• Com a evolução do homem, as construções, além de locais de refúgio, passaram a ser, também, locais agradáveis e belos.

• Das construções utilitárias da pré-história, passamos por diversos estilos até a arquitetura contemporânea.

• A Arquitetura é a arte de edificar; uma ciência dinâmica e ilimitada em sua capacidade criadora.

• A Arquitetura aliou as necessidades fundamentais do homem: físicas, emocionais e estéticas.

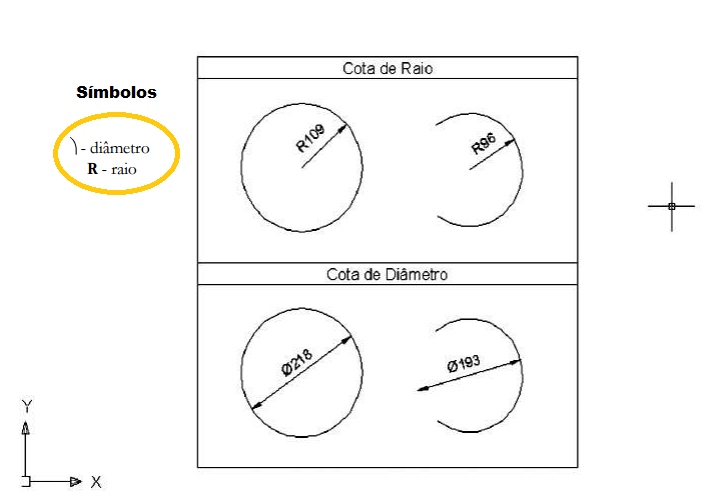

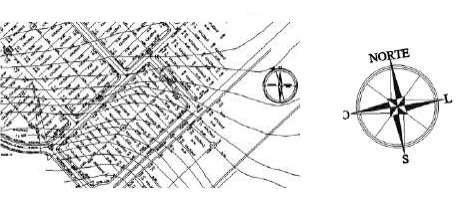

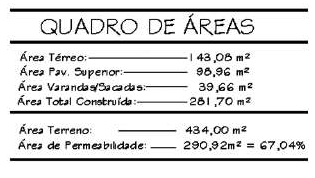

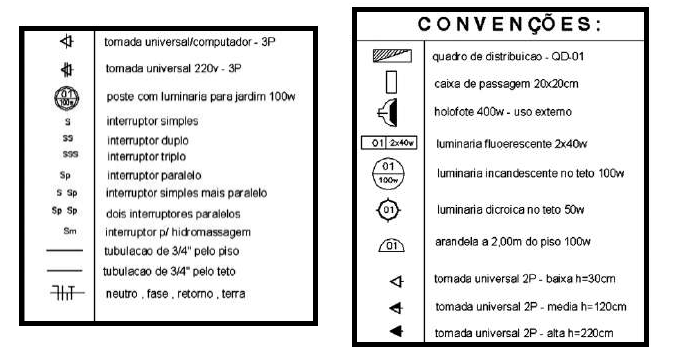

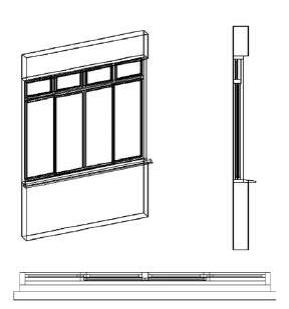

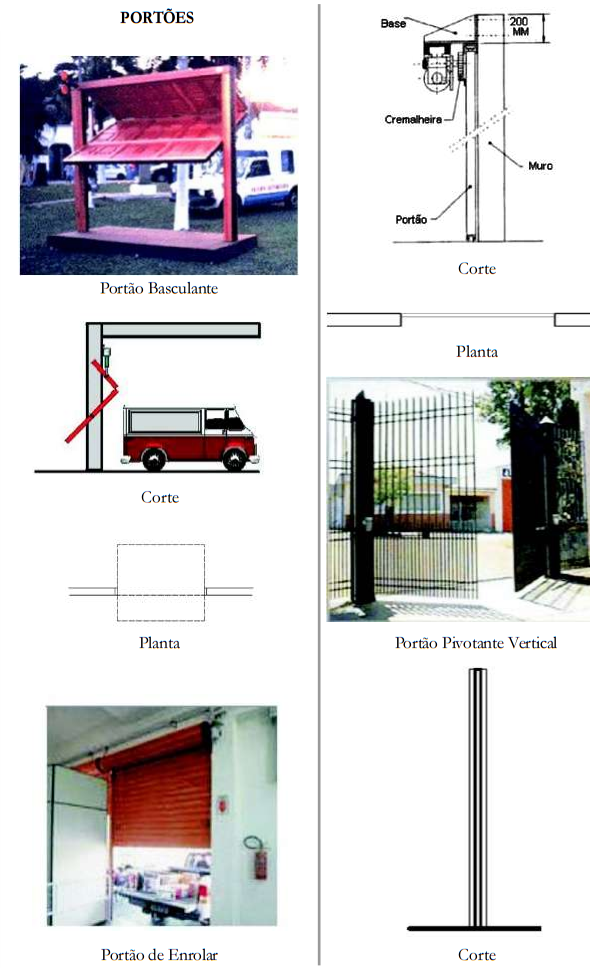

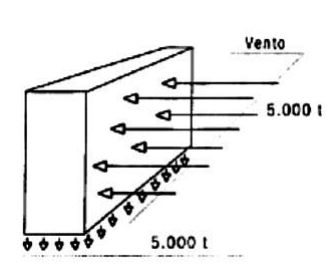

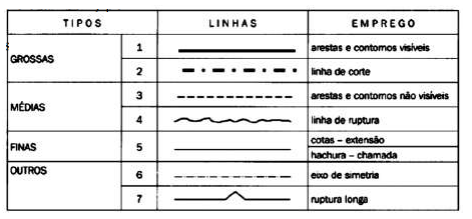

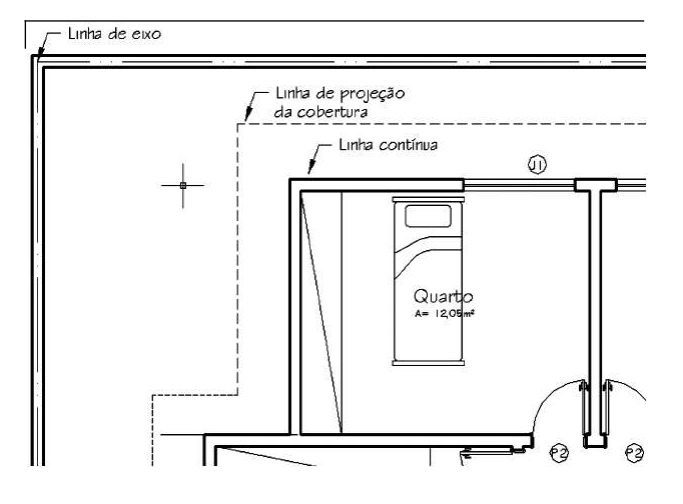

O sistema de padronização é o alicerce para garantir a qualidade de um projeto. Para facilitar a compreensão do projeto em nível nacional,todososcomponentes que envolvemo desenho de arquitetura e engenharia são padronizados e normalizados em todo o país. Para isto existem normas específicas para cada elemento do projeto, assim como: caligrafia, formatos do papel e outros.O objetivo é conseguirmelhores resultados a partir do uso de padrões que supostamente descrevem o projeto de maneira mais adequada e permitem a sua compreensão e execução por profissionais diferentes independente da presença daquele que o concebeu.

Como instrumento, as normas técnicas contribuem em quatro aspectos:

• Qualidade: fixando padrões que levam em conta as necessidades e os desejos dos usuários.

• Produtividade: padronizando produtos, processos e procedimentos.

• Tecnologia: consolidando, difundindo e estabelecendo parâmetros consensuais entre produtores, consumidores e especialistas, colocando os resultados à disposição da sociedade.

• Marketing: regulando de forma equilibrada as relações de compra e venda.

• As normas técnicas são um processo de simplificação de procedimentos e produtos.

• As normas fixam padrões de qualidade, padronizam produtos, processos e procedimentos consolidam, difundem e estabelecem parâmetros consensuais entre produtores, consumidores e especialistas, bem como regulam as relações de compra e venda.

• O órgão responsável pela normalização técnica, no país, é a ABNT.

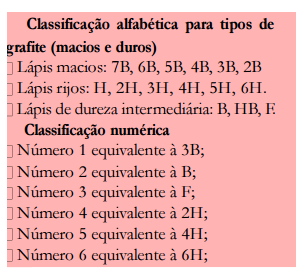

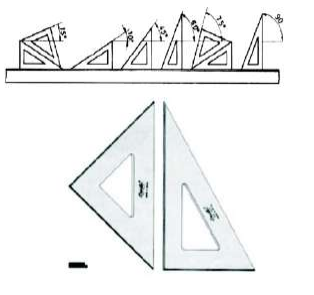

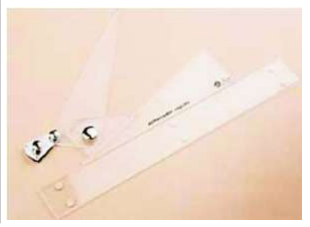

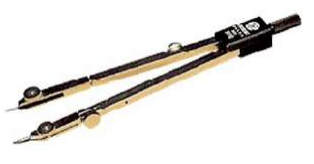

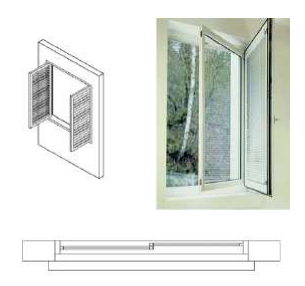

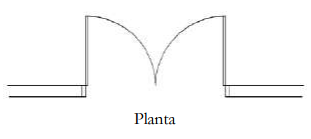

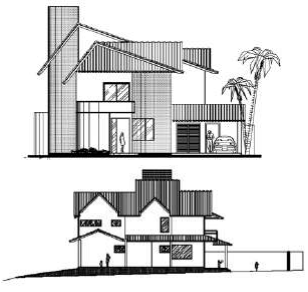

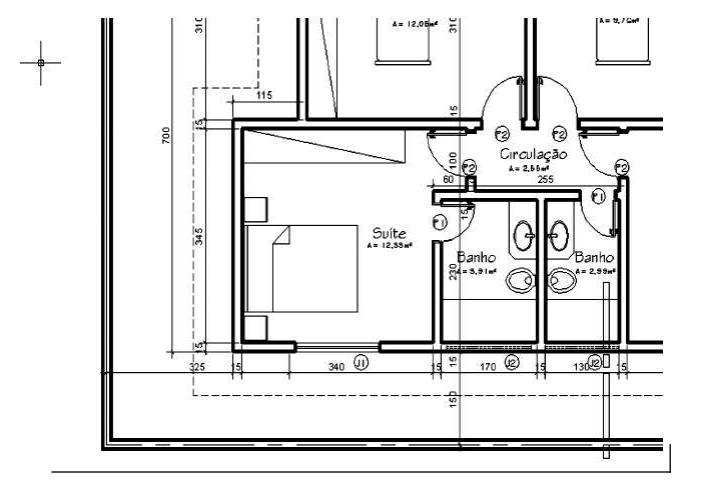

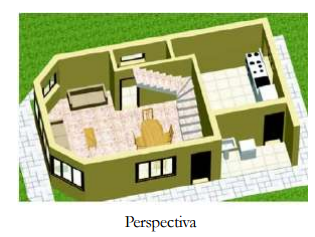

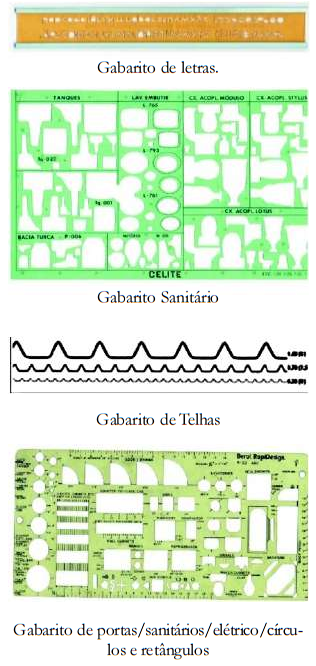

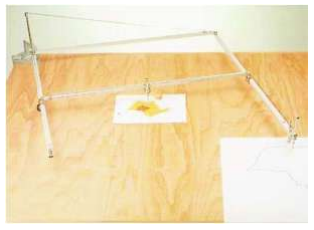

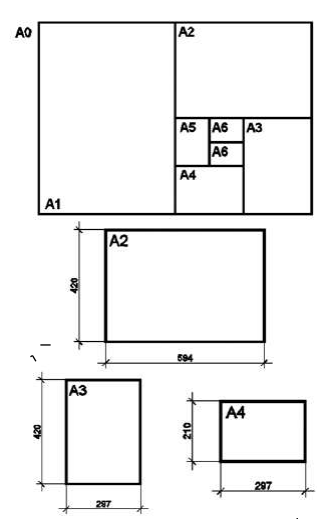

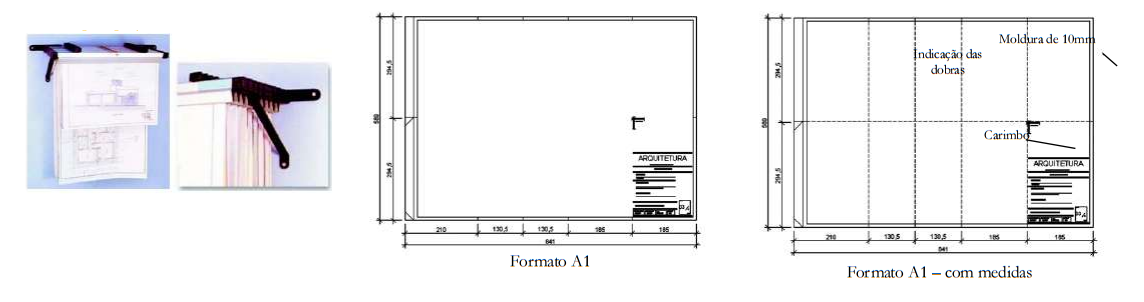

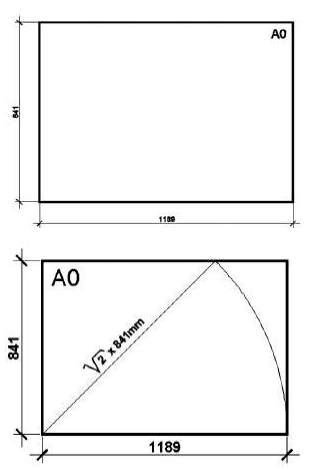

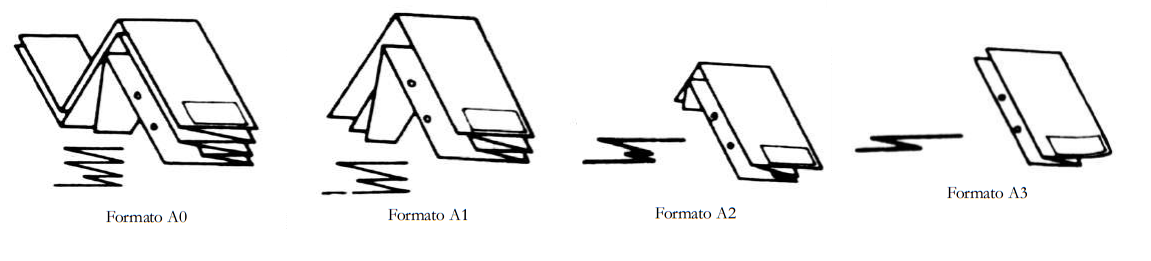

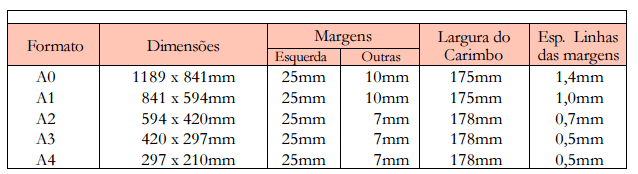

As Normas Brasileiras de Desenho Técnico estabelecem como padrão a série “A”. A NBR 10.068 tem o objetivo de padronizar as dimensões, layout, dobraduras e a posição da legenda, garantindo desta forma uniformidade e legibilidade.

Os itens a serem observados na NBR, são os seguintes:

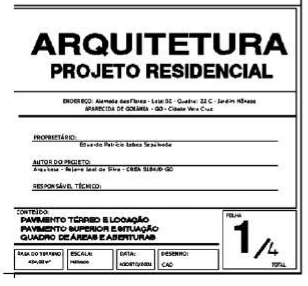

• posição e dimensões da legenda;

• margem e quadro;
