Reparação em Sistemas Hidráulicos

Lima plana - corta tubos - pincel - alicate universal - proteção térmica - serrote para metais - aparelho de aquecimento adaptado ao tipo de soldadura escolhido (soldadura a frio ou estanho) .

Solda a frio

Metal sintético com 2 componentes (pó metálico e resina de poliéster) que permite colmatar rapidamente, e sem conhecimentos especiais, fugas em tubos e peças metálicas que podem ou não ser soldadas (chumbo).

Solda com estanho

Este procedimento permite reparar uma fuga num tubo de cobre.

Antes de qualquer intervenção ,fechar a torneira geral de entrada de água e abrir a torneira mais próxima para evacuar a água da canalização.

Fuga numa União

Envolver a união em que se verificou a fuga com uma banda em borracha (câmara de ar de automóvel, mangueira de rega, etc.)

Apertar a peça com arame utilizando um alicate ou, ainda melhor, com braçadeiras de aperto com parafuso.

· Cortar a parte danificada do tubo com um serrote para metais ou com um corta tubos.

· Ligar as duas pontas com um tubo de plástico de diâmetro adequado (mangueira de rega, por exemplo).

· Apertar as extremidades da mangueira de plástico sobre o tubo utilizando duas braçadeiras de aperto com parafuso.

Preparação

• A limpeza do metal é essencial para obter uma soldadura de qualidade.
• Em caso de fuga num casquilho de ligação:
• Limpar com um trapo limpo a zona a soldar, que deve estar perfeitamente seca.
• Limar perfeitamente (de modo a por o metal a descoberto) o rebordo periférico do casquilho assim como o tubo.· Retirar com uma escova metálica todas as impurezas que se possam ter alojado na cavidade em que ocorreu a fuga.
• Desengordurar a parte a soldar com um trapo ou pincel embebido em tricloroetileno.
• Este procedimento de limpeza é também aplicável para colmatar uma fuga por soldadura a frio ou com maçarico.

A soldadura a frio

• Preparar a pasta de soldar misturando intimamente os dois componentes, seguindo as instruções do fabricante.
•  Espalhar a pasta de soldar em volta da zona com fuga envolvendo o tubo em toda a sua periferia, com a ajuda da espátula.

Deixar secar

Limpar a superfície a reparar.

Aquecer o casquilho até à temperatura necessária para a fusão do estanho. (O cobre deve ficar com uma cor encarnado cereja).

Afastar a chama e encostar o fio de solda junto ao ponto em que ocorreu a fuga. O estanho funde e penetra por capilaridade.

• Limpar a soldadura após o seu arrefecimento.
• Astúcias
• Para trabalhar numa canalização já instalada, deve ter-se cuidado em proteger bem as pinturas, alcatifas e soalhos, utilizando um pára-chamas ou uma proteção térmica.

Fuga provocada por congelamento (fenda)

• Não é possível fazer soldaduras de reparação. Substituir a parte danificada contando-a com um serrote ou de um corta tubos.
• Limpar as extremidades do tubo com palha de aço (a zona a soldar deve ficar branca).
• Desengordurar com um trapo embebido em tricloroetileno.
• Deslizar um casquilho fêmea/fêmea sobre cada extremidade da canalização.

• Cortar um troço de tubo de cobre com um comprimento ligeiramente inferior à parte danificada. Limpá-lo e desengordurá-lo.
• Fixar no lugar utilizando os dois casquilhos.
• Soldar como descrito.

Ferramentas necessárias

Chave de parafusos, chaves de bocas, berbequim, nível de bolha, fio de prumo, broca para betão, serra para metais.

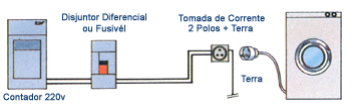

Alimentação elétrica

Instalar uma tomada de corrente próximo da máquina de lavar. A sua cablagem de alimentação deve ser ligada diretamente ao contador de eletricidade. Esta linha deve obrigatoriamente ser alimentada por um cabo com 3 condutores (2 cabos de corrente + 1 cabo de terra).

As máquinas de lavar correntes têm um consumo inferior a 3500 watts. Prever:

• Uma cabo de secção 2,5 mm2,
• Uma tomada para 16 amperes (2 fases + terra),
•  Um fusível de proteção de 16 amperes ou um disjuntor diferencial de 20 amperes.

Procedimentos para ligar a alimentação de água

• Atenção:Nunca fazer a ligação á canalização de água quente.
• Podem ser utilizados diversos métodos para fazer a ligação da canalização de água.

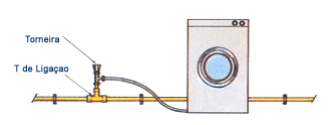

• Fazendo uma "picagem" numa canalização próxima, utilizando um T soldado e uma torneira

Utilizando um kit de ligação, pronto a instalar, que inclui uma torneira com ligação auto perfurante. É método mais usual, mais discreto e mais rápido.· Os kits são normalmente concebidos para canalizações com diâmetros de 10, 12, 14 e 16 mm

Além da colocação da ponta do tubo de descarga sobre a borda do lavatório ou bacia de descargas, podem ser utilizados dois outros métodos:

Através de uma "picagem" sobre uma canalização de evacuação das águas em PVC: utilizar um troço de tubo com um diâmetro correspondente à canalização existente (diâmetro de 32 ou 40 mm) assim como joelhos, Ts e todos os outros acessórios necessários.

Utilizando um kit de ligação autoperfurante: é um kit pronto a instalar que permite fazer uma picagem rápida numa canalização de evacuação das águas em PVC com diâmetro 32 ou 40 mm. A sua instalação é discreta e fácil de executar.

Marcar a posição da torneira a instalar na canalização, de modo que seja fácil de operar e tenha um acesso fácil. Se a canalização estiver pintada será necessário remover a tinta com lixa.

.Adquirir um kit de ligação autoperfurante para alimentação de água. Instalar a primeira metade da braçadeira contra o tubo.

Instalar a junta de estanquicidade adaptada ao diâmetro da canalização contra a face interna da outra metade da braçadeira, do lado do suporte da torneira

· Montar a braçadeira apertando os parafusos que unem as duas peças uma contra a outra, ficando o tubo mo meio

Apertar a peça perfurante (trépano) utilizando uma chave de bocas de dimensão adequada e depois de ter instalado a junta de estanquicidade (4).

Apertar manualmente a torneira na parte roscada visível do trépano

Existem ligações com sifão para máquinas de lavar (para 1 ou 2 aparelhos) que se podem ligar diretamente a uma canalização existente, de topo ou em qualquer outro ponto da canalização.

Ligação de topo:

Se a altura de instalação da canalização o permitir, desapertar ou serrar o topo da canalização. Depois de lixar as zonas a colar, aplicar cola e instalar o kit na canalização de evacuação das águas.

Se a canalização de evacuação das águas estiver demasiado próxima do solo, fazer uma ligação em S com 2 joelhos a 90º macho fêmea para ligar o sifão à canalização.

Ligação à canalização:

Cortar a canalização existente com uma serra para metais e em seguida proceder do seguinte modo:

• Cortar um troço da canalização com um comprimento ligeiramente inferior à do T de ligação.
• Acrescentar um troço de tubo e um joelho a 90º para fazer a ligação entre o sifão e o tubo de evacuação.
• Colocar o tubo de descarga da máquina de lavar entre 60 cm e 90 cm acima do solo.

Fixar o sifão da máquina à parede com uma braçadeira.

Por ligação auto perfurante

Existem ligações para evacuação das águas em kit perfurante, de instalação rápida:

Instalar a metade inferior da braçadeira no local desejado. Apertar a parte superior da braçadeira ficando o tudo em sanduíche.

Utilizando a peça de perfuração fornecida (trépano),fazer um furo na canalização e em seguida desapertar e remover o trépano.

Apertar o tubo de derivação (sem esquecer a junta de estanquicidade) na tomada de evacuação .

Roscar a ligação cónica na extremidade do tubo de derivação. Enfiar o tubo de descarga da máquina de lavar.

Nivelar corretamente a máquina de lavar antes de a colocar em funcionamento.

Qualquer que seja de evacuação instalado é indispensável instalar um sifão para evitar o mau cheiro que poderá ser libertado pela canalização.

Ferramentas necessárias:Chaves de bocas, alicate de grifos, martelo, martelo cabeça em plástico, limatão para madeira, corta-tubos, aparelho para mandrilar (torno, mandril cônico, mandril cilíndrico) chave de parafusos philips, brocas para alvenaria, lima cauda de rato ou em meia-cana.

Escolhendo a torneira:Torneira Simples: Uma única entrada de água e uma única saída (quente ou fria). Para instalação na parede
(jardim - garagem) ou numa bacia ou lavatório. A entrada da torneira simples é sempre uma ligação macho. Æ 12 x
7 ou 15 x 21.MISTURADOR: Duas entradas de água (quente e fria) para duas torneiras com uma única saída.
Instalada em orifício de passagem: ligações de entrada em tubo de cobre Æ 8 x 10 ou duas uniões roscadas macho
Æ 12 x 7 ou 15 x 21.

Misturador Integrado:Duas entradas de água (quente e fria) com uma alavanca que controla o débito e a mistura da água quente e fria. Ligações de entrada e instalação idênticos ao misturador simples.

Misturador Termostático:Permite fazer uma regulação exata e constante da temperatura desejada. Os misturadores modernos estão equipados com discos de cerâmica sem desgaste. Estes discos substituem as tradicionais buchas em borracha utilizadas nas torneiras tradicionais mais baratas.

Furação

Bacia ou lavatório em cerâmica

Colocar o lavatório sobre uma superfície estável e na sua posição normal.

Localizar por transparência a localização da pastilha de furação.

Marcar o seu centro aproximado.· Utilizando uma broca para alvenaria com ponta de carbono Æ 8 mm ou utilizando uma chave de fendas philips como um punção, descolar a pastilha batendo delicadamente com um martelo. A pastilha pré-cortada deverá saltar sem dificuldade.

Se a ferramenta utilizada perfurar a pastilha sem a descolar, alargar o orifício cuidadosamente com um pequeno escopro

• Marcar a localização do orifício e em seguida fazer vários furos tangenciais à periferia do orifício .
• Remover a parte central do orifício e retificar o diâmetros com a ajuda de uma lima tipo "cauda de rato" ou em meia-cana

Bancada em madeira

• Proceder como para a bacia em aço inox· Concluir o trabalho com uma grosa para madeira.

Bancada em azulejo

• Proceder como para a bacia em aço inox mas fazer os furos com uma broca com ponta de carbono e colando uma fita adesiva sobre a área a perfurar para evitar danificar os bordos do orifício .

Uniões Especiais

• Em tubo: 2 diâmetros, rosca fêmea
• Com joelho: 2 diâmetros rosca macho ou fêmea
• Excêntricas: 2 diâmetros, macho ou fêmea .

Aparafusar a peça de aplicação (patere) no furo feito na parede e no qual foi introduzida uma bucha. Os orifícios são função dos diâmetros de entrada da torneira e da ligação mandrilada (as ligações podem ser macho-macho ou macho-fêmea)

Com canalizações embebidas.

·O tubo de cobre nunca é embebido na parede sem revestimento sendo normalmente instalado dentro de uma tubagem flexível em plástico.

A torneira é aparafusada na rosca fêmea do patere.

Instalar a torneira nas uniões e canalizações ao chumbar ou fixar as canalizações. Deste modo as canalizações ficam bem alinhadas com o eixo da torneira.

Em seguida desmontar a torneira para fazer o acabamento final da parede. Se a distância entre-eixos das canalizações for diferente do entre-eixos da torneira (misturador) utilizar uniões excêntricas para fazer a ligação (ver abaixo).

Graças à rotação dos joelhos das suas uniões permitem ligar o misturador a canalizações que têm um entre-eixos diferente do da torneira.

Existem diversos tipos de uniões:

Ligação por soldadura a quente ou a frio.

Nunca ligar por soldadura os tubos de um aparelho que tenha discos de cerâmica.União com gola mandrilada.As ligações são feitas por uniões roscadas (macho e fêmea). Os dois elementos roscados são enfiados em cada extremidade dos tubos a unir e são em seguida apertados um ao outro.

As uniões com gola mandrilada incluem uma junta de fibra para garantir a estanquicidade. Podem ser fabricadas com um torno de mandrilar.A união com gola pode ser utilizada para:

•  ligar 2 tubos entre si
•  ligar um tubo a uma torneira

Dois tubos de diâmetros diferentes podem ser ligados deste modo interpondo entre as duas golas uma união de redução macho-macho.

Ligar uma torneira É composto por duas peças roscadas que se apertam sobre uma peça central. As peças roscadas são colocadas junto à extremidades dos tubos, sendo interposta entre elas um anel bicónico. A estanquicidade da união é obtida pelo aperto da peça bicónica entre as duas peças da união com um chanfro.

A estanquicidade é obtida pelo aperto das duas peças roscadas sobre uma união de redução ou união roscada que esmaga os bicones contra os tubos.

O princípio é o mesmo que para a união com bicone mas os anéis bicónicos são substituídos por anilhas encurvada em aço e por uma junta em borracha. Por aperto, a anilha endireita-se e aloja-se no fundo plano da porca.

Este tipo de união permite fazer a junção de tubos e diâmetros diferentes:

Para garantir a estanquicidade:

Enrolar algumas voltas de fita de teflon na parte macho da união e no sentido do aperto da rosca.É possível também utilizar cordão de linho ou juta ou uma pasta para juntas.

Apertar a torneira na rosca fêmea de um patere.

Para ligar dois tubos de diâmetros diferentes,existem uniões de redução intermédios para soldar ou roscar qualquer que seja o tipo de união.
