Técnicas de Utilização do Multímetro

O multímetro é um equipamento fundamental no dia a dia dos profissionais da eletricidade, porém alguns cuidados são essenciais para manter a segurança nos trabalhos. Ter um equipamento danificado por mal uso ou até mesmo um acidente com explosão do equipamento não é nada legal. Ficar atento a categoria de segurança antes de adquirir um multímetro também é uma atitude relevante em relação a segurança.

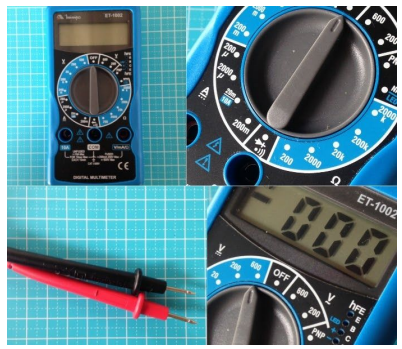

Cheque sempre seu multímetro antes de iniciar os trabalhos. É importante fazer um check list de itens de segurança, por exemplo:

- Verificar se a chave seletora está funcionando normalmente, mudando para todas as escalas e se as escalas estão bem legíveis.

- Verificar as pontas de prova, principalmente se não estão rompidas e se não estão com mal contato em alguma parte do cabo. Eu recomendo curto circuitar as pontas de prova com a escala de resistência selecionada (pode ser até com o bip sonoro ligado) se não bipar, desconfie dessa ponta de prova.

- Verifique o visor, se está em bom estado e se está legível para realizar a leitura.

- Verifique a bateria e se possível, troque as de tempo em tempo.

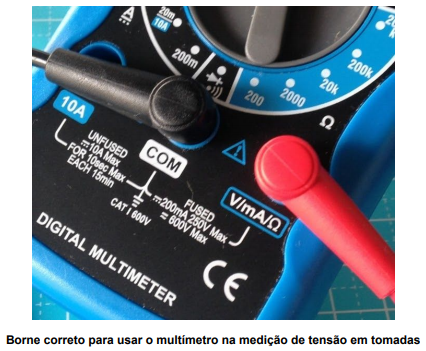

Muito cuidado ao realizar este tipo de medição, primeiro verifique se as pontas de prova do multímetro se encontram conectadas nos bornes corretos, como na foto abaixo.

Ajuste a escala para 600 Vac e conecte as pontas onde for realizar a medição. Nas instalações elétricas residenciais podem existir tensões de 127 e 220 Vac, ao conectar as pontas de prova em uma tomada por exemplo, o valor da tensão aparecerá imediatamente no multímetro.

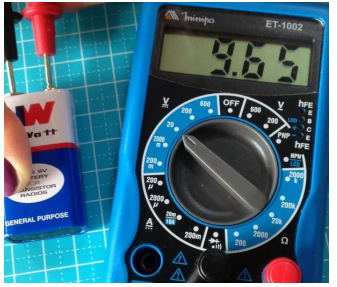

Tensão contínua é a tensão de pilhas, baterias e fontes de alimentação cc. Compare o valor medindo com os valores nominais destas fontes de alimentação para saber se estão ok, como na imagem abaixo, onde realizamos a medição em uma fonte de 9v.

Há duas formas de se medir uma corrente elétrica.

A primeira (e mais fácil) é utilizando um alicate amperímetro, para medir com ele é só passá-lo no cabo, selecionar a escala e fazer a medição. Porém a maioria dos alicates amperímetros mede apenas em AC, então atente-se na hora de comprar um. Se você for precisar de um modelo que faça medição em DC é provável que gaste um pouco mais na aquisição do equipamento.

A grande vantagem dos alicates amperímetros em minha opinião é a segurança e praticidade, pois se trata de um método não invasivo onde a medição é feita por fora, sem a necessidade de abrir o circuito e conectar em série.

Você também pode medir corrente AC ou DC utilizando um multímetro convencional, porém aqui você vai ter que redobrar os cuidados com a segurança, pois esse é considerado um método invasivo, onde terá que inserir o multímetro no circuito que deseja medir a corrente.

Outra desvantagem é que normalmente existe uma limitação de 10A para medir. Leia o manual do seu equipamento antes de iniciar qualquer medição a fim de saber suas limitações, algumas informações como o tempo Máximo de duração da medição, a corrente máxima e se ele mede em AC ou DC, pode ser encontrada na parte inferior do multímetro com na foto abaixo, mas ainda assim recomendo a leitura do manual de instruções para saber todos os detalhes antes de iniciar qualquer medição.

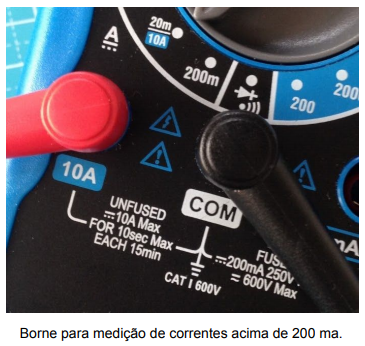

Para medir com o multímetro onde sabemos que a corrente é maior que 200 ma (para este modelo utilizado no exemplo), é necessário trocar as pontas de prova para os terminais de medição de corrente.

Medindo corrente com o multímetro - esquema de ligação

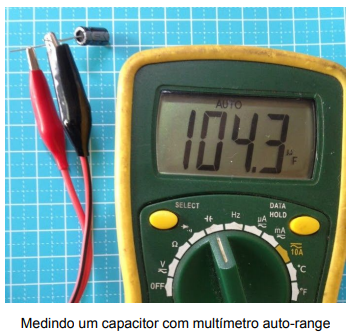

Vários multímetros disponíveis no mercado já vêm com a função de medições de capacitância, neste caso é só selecionar a escala e conectar as pontas de prova no capacitor e medir. Cuidado com capacitores que possam estar carregados, descarregue-os com o auxílio de um resistor antes de medir.

Para testar um transistor com um multímetro você vai precisar do datasheet dele para consultar o hfe que significa o ganho do transistor e saber o tipo dele (npn ou pnp).

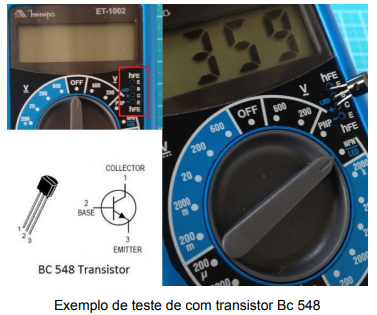

Agora é só encaixar na posição correta base, coletor e emissor e selecionar a escala hfe, ela irá mostrar o valor correspondente ao ganho do transistor. Compare este valor medido com o datasheet se estiver aproximado significa que o transistor está ok.

Testar cabos é muito fácil, você pode selecionar a escala de resistência com o bip sonoro. Encoste uma ponta em uma extremidade do Cabo ou pino da tomada e encoste a outra ponta no outra, a resistência deverá ficar próxima de zero e o bip sonoro deverá tocar.

No caso de teste de rabicho de tomadas observe se os cabos que está testando são correspondentes, faça movimentações com o cabo para verificar se existem partes do Cabo que se rompem conforme movimenta.

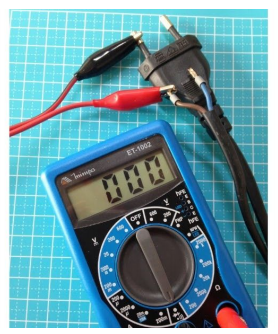

Testando um plugue de tomada monofásica com o multímetro

Para testar se o cabo está em curto:

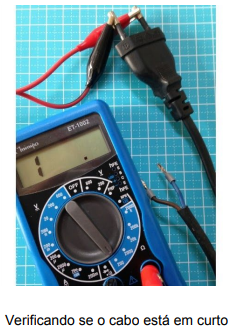

Com ele desconectado em hipótese nenhuma ele deve dar continuidade com outro cabo se isso acontecer significa que ele está em curto. Veja a imagem abaixo:

Interruptores são elementos de chaveamento de circuitos elétricos, é através dele que ligamos e desligamos as coisas, ou melhor, as cargas.

O uso excessivo dos interruptores (várias manobras durante o dia) pode ocasionar fadiga do mecanismo interno inibindo seu funcionamento, ou mau dimensionamento (corrente muito acima da capacidade do interruptor) também pode fazer com que ele pare de funcionar.

Um interruptor em bom estado vai sempre permitir passagem de corrente elétrica na posição de ligado e a não permitir na posição de desligado, e, para testar vamos usar a escala de teste de continuidade (do bip) e vamos posicionar as pontas de prova do multímetro nos terminais do interruptor.

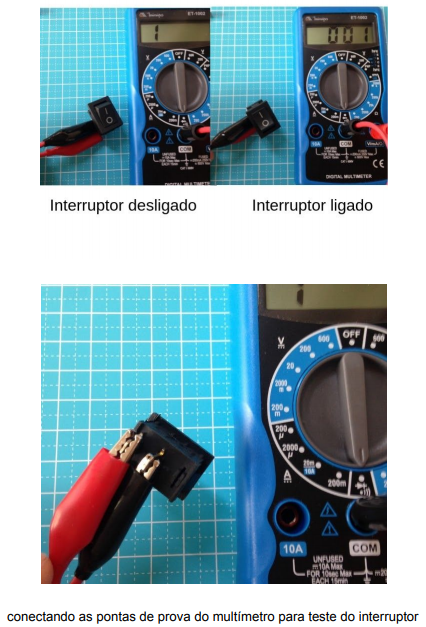

Quando acionamos o interruptor para ligar devemos escutar o bip e valor do display fica em 0,00,e ao desligar o interruptor bip para e o valor volta em 1 a esquerda. Feito isso agora sabemos que o interruptor está bom. Se por acaso ele não tocar o bip ou o bip ficar constantemente acionado sabemos que o interruptor se encontra danificado.

Este tipo de teste pode ser estendido para outras variações de interruptor como: Chaves, botões, fim de curso, contatos de relés etc.

Para que tenhamos uma medição correta de resistores usando o multímetro é muito importante que ele já esteja fora da placa de circuito impresso. É importante também que saibamos como identificar o valor do resistor e sua tolerância através do código de cores de resistores.

Usando multímetros com auto-range tudo fica mais fácil, pois é só conectar as pontas de prova nos terminais do resistor para medir e comparar com o valor nominal do mesmo.

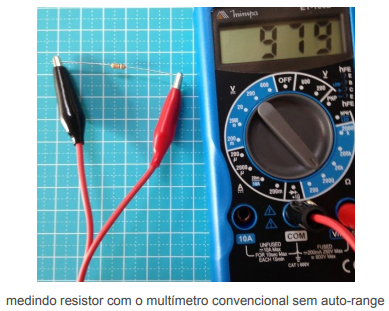

Se você estiver medindo com um multímetro convencional você terá de escolher a escala mais adequada para medir. No multímetro da foto temos as escalas de 200, 2000, 20k, e 2000k. Neste caso como exemplo vamos medir um resistor de 1k ou 1000Ω com 5% tolerância. Então vamos escolher a escala de 2000 porque é a imediatamente maior que o valor do resistor disponível no multímetro que estamos usando no exemplo para medição.

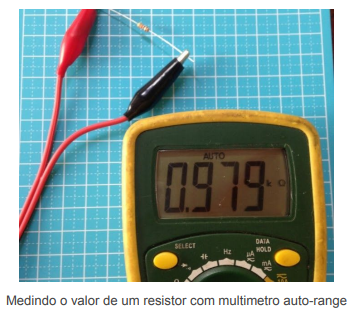

Veja no foto que o valor medido do resistor é de 979 Ω sendo que o valor nominal do resistor é de 1000 Ω e a tolerância é de 5%, e sendo que a tolerância de 5% para mais ou para menos nos da um valor a acrescentar ou a diminuir de 50 Ω, logo sabemos que se o valor da resistência medida ficar entre 950 Ω e 1050 Ω o resistor esta ok e como nosso resistor no exemplo está com 979 Ω quer dizer que ele está bom.

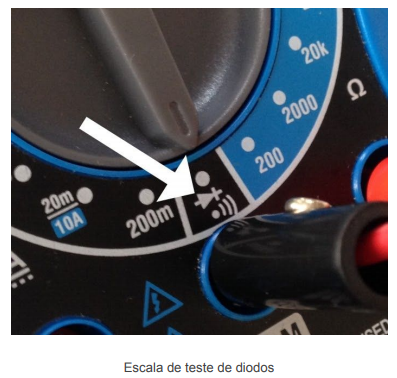

Para realizar testes em diodos com o multímetro vamos selecionar a escala de teste de diodos que o símbolo é exatamente o símbolo do diodo.

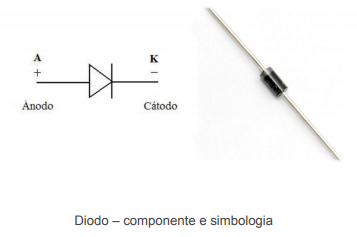

O diodo é composto por 2 terminais o anodo e o catodo, o lado do catodo é o lado onde se encontra a faixa, veja na foto abaixo o símbolo e a imagem do componente.

O funcionamento do diodo basicamente é dado pela condução de corrente elétrica somente por um sentido, do anodo para o catodo.

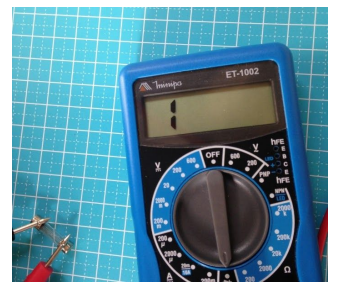

Com o multímetro já na escala de teste de diodo vamos conectar a ponta de prova vermelha do multímetro (positivo) no terminal anodo do diodo e a ponta de prova preta (negativa) do multímetro no terminal catodo do diodo. Com isso o (caso o diodo esteja em bom estado) multímetro irá mostrar uma tensão 0,4 V normalmente, mas pode variar um pouco, se estiver aberto não irá indicar o número 1 do lado esquerdo (o display não se altera) e se estiver em curto o display irá mostrar 0,00. No caso o nosso multímetro a tensão é mostrada em milivolts veja na foto abaixo.

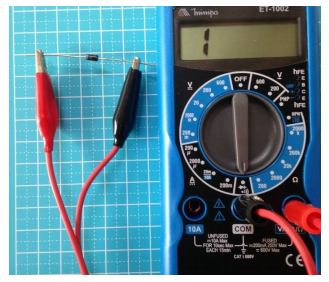

Para finalizar vamos inverter as pontas de prova e agora o resultado deve ser como se o circuito estivesse em aberto, nada muda no display. Se o diodo estiver em curto vai acontecer como já disse antes, o display irá mostrar 0,00.

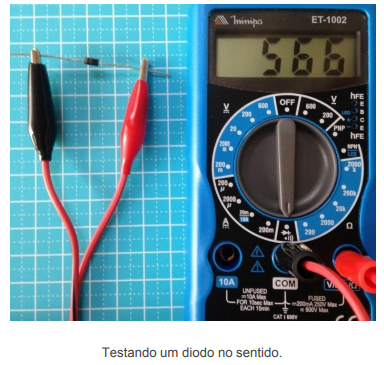

Testando um diodo no sentido reverso

Fusíveis são fáceis de testar, pois assim como cabos elétricos eles são condutores de eletricidade com a característica que ao sofrer um aquecimento do seu elo fusível provocado por um aumento excessivo de corrente este elo se desfaz abrindo o circuito.

Sabendo disso então podemos usar a função de apito sonoro de teste de continuidade e posicionar a ponta de prova nas extremidades se a resistência for igual a zero ou soar o apito do biiiiiiip que dizer que está ok, se não está queimado e deverá ser substituído.

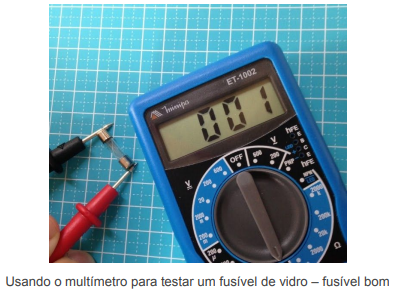

Usando o multímetro para testar um fusível de vidro – fusível queimado

Alguns tipos de fusíveis como o diazed e o NH tem indicadores de rompimento, porém eu não acredito 100% nesta indicação e já presenciei várias vezes fusíveis queimados sendo que o indicador estava lá todo bonitão intacto, por isso mais uma vez digo sempre duvide, ou acredite duvidando.
