Nr 13 Operador de Caldeira

NR 13 - Caldeiras, Vasos de Pressão e Tubulações e Tanques Metálicos de Armazenamento

1 Nr 13 Operador de Caldeira

Introdução

NR-13 é a norma regulamentadora 13 do Ministério do Trabalho e Emprego do Brasil, e tem como objetivo condicionar inspeção de segurança e operação de vasos de pressão, caldeiras e tubulações.

Foi criada em 8 de junho de 1978, sofrendo revisões pela portarias SSMT n.°2, de 8 de maio de 1984,SSMT n.°23, de 27 de dezembro de 1994, pela Portaria SIT n.º 57, de 19 de junho de 2008 e pela portaria MTE nº 594 de 28 de Abril de 2014(incluindo também as tubulações na norma, entre outras mudanças significativas).

2 Disposições gerais

A partir das portaria determinadas têm entre as disposições gerais:

NR-13.1.1. Caldeiras de vapor são equipamentos destinados a produzir e acumular vapor sob pressão superior à atmosférica, utilizando qualquer fonte energéticas, exceto os refervedores e equipamentos similares utilizados em unidade de processos industriais;

NR-13.1.2. Para efeito desta NR, considera " Profissional Habilitado" aquele que tem competência legal para o exercício das profissões:engenheiro de projeto de construção, acompanhamento de operação e manutenção, inspeção e supervisão de inspeção de caldeiras e vasos de pressão, em conformidade com a regulamento profissional vigente no país;

NR-13.1.3. A Pressão Máxima de Trabalho Permitida-PMTP ou Pressão Máxima de Trabalho Admissível- PMTA é o de maior valor de pressão compatível com o código de projeto, a resistência dos materiais utilizados, as dimensões do equipamento e de seus parâmetros operacionais;

13.6.2 Constitui risco grave e iminente a falta de qualquer um dos seguintes itens:

a) válvula ou outro dispositivo de segurança com pressão de abertura ajustada em valor igual ou inferior à PMTA, instalada diretamente no vaso ou no sistema que o inclui;

b) dispositivo de segurança contra bloqueio inadvertido da válvula quando esta não estiver instalada diretamente no vaso;

c) instrumento que indique a pressão de operação;

13.6.3 Todo vaso de pressão deve ter afixado em seu corpo em local de fácil acesso e bem visível, placa de identificação indelével.

a) fabricante;

b) número de identificação;

c) ano de fabricação;

d) pressão máxima de trabalho admissível;

e) pressão de teste hidrostático;

f) código de projeto e ano de edição.

3 DOCUMENTAÇÃO

13.6.3.1 Além da placa de identificação, deverão constar, em local visível, a categoria do vaso.

- Prontuário do Vaso de Pressão

- Registro de Segurança

- Projeto de Instalação Projetos de Alterações ou Reparo

- Relatórios de Inspeção

4 Informativo

Esta NR deve ser aplicada aos seguintes equipamentos:

a) qualquer vaso cujo produto "P.V" > 8, onde "P" é a máxima pressão de operação em kPa e "V" o seu volume geométrico interno em m³;

b) vasos que contenham fluido da classe "A", especificados no Anexo IV, independente das dimensões e do produto "P.V".

Esta NR não se aplica aos seguintes equipamentos:

a) cilindros transportáveis, vasos destinados ao transporte de produtos, reservatórios portáteis de fluido comprimido e extintores de incêndio;

b) os destinados à ocupação humana;

c) câmara de combustão ou vasos que façam parte integrante de máquinas rotativas ou alternativas, tais como bombas, compressores, turbinas, geradores, motores, cilindros pneumáticos e hidráulicos e que não possam ser caracterizados como equipamentos independentes;

d) dutos e tubulações para condução de fluido;

e) serpentinas para troca térmica;

f) tanques e recipientes para armazenamento e estocagem de fluidos não enquadrados em normas e códigos de projeto relativos a vasos de pressão;

g) vasos com diâmetro < 15 cm para fluidos das classes "B", "C" e "D", conforme especificado no Anexo IV.

13.7.1 Todo vaso de pressão deve ser instalado de modo que todos os drenos, respiros, bocas de visita e indicadores de nível, pressão e temperatura, quando existentes, sejam facilmente acessíveis.

13.7.2 Quando os vasos de pressão forem instalados em ambientes fechados, a instalação deve satisfazer os seguintes requisitos:

a) dispor de pelo menos 2 (duas) saídas amplas, permanentemente desobstruídas e dispostas em direções distintas;

b) dispor de acesso fácil e seguro para as atividades de manutenção, operação e inspeção, sendo que, para guarda corpos vazados, os vãos devem ter dimensões que impeçam a queda de pessoas;

c) dispor de ventilação permanente com entradas de ar que não possam ser bloqueadas;

d) dispor de iluminação conforme normas oficiais;

e) possuir sistema de iluminação de emergência.

13.7.7 O "Projeto de Instalação" deve conter pelo menos a planta baixa do estabelecimento, com o posicionamento e a categoria de cada vaso e das instalações de segurança.

13.8.1 Todo vaso de pressão enquadrado nas categorias “I” ou “II” deve possuir manual de operação próprio ou instruções de operação contidas no manual de operação de unidade onde estiver instalado, em língua portuguesa e de fácil acesso aos operadores, contendo no mínimo:

a) procedimentos de partidas e paradas;

b) procedimentos e parâmetros operacionais de rotina;

c) procedimentos para situações de emergência;

d) procedimentos gerais de segurança, saúde e de preservação do meio ambiente.

13.8.2 Os instrumentos e controles de vasos de pressão devem ser mantidos calibrados e em boas condições operacionais.

13.8.2.1 Constitui condição de risco grave e iminente o emprego de artifícios que neutralizem seus sistemas de controle e segurança.

13.8.4 Será considerado profissional com "Treinamento de Segurança na Operação de Unidades de Processo“:

• Possuir certificação;

• 2 anos de experiência em vasos de categoria l e ll;

• Ter 1º grau completo.

13.8.8 Todo profissional com "Treinamento de Segurança na Operação de Unidade de Processo" deve cumprir estágio prático, supervisionado, na operação de vasos de pressão com as seguintes durações mínimas: 300 horas para vasos de categorias “I” ou “II”; 100 horas para vasos de categorias “III”, “IV” ou “V’.

5 Segurança na Manutenção de Vasos de Pressão

13.9.4 Todas as intervenções que exijam soldagem em partes que operem sob pressão devem ser seguidas de teste hidrostático;

13.9.4.1 Pequenas intervenções superficiais podem ter o teste hidrostático dispensado, a critério do "Profissional Habilitado“;

13.9.5 Os sistemas de controle e segurança dos vasos de pressão devem ser submetidos à manutenção preventiva ou preditiva.

13.10.3.2 Vasos com enchimento interno ou com catalisador podem ter a periodicidade de exame interno ou de teste hidrostático ampliada, de forma a coincidir com a época da substituição de enchimentos ou de catalisador, desde que esta ampliação não ultrapasse 20% do prazo estabelecido.

13.10.3.3 Vasos com revestimento interno higroscópico devem ser testados hidrostaticamente antes da aplicação do mesmo, sendo os testes subsequentes substituídos por técnicas alternativas.

13.10.3.4 Quando for tecnicamente inviável, o teste hidrostático pode ser substituído por outra técnica de ensaio não-destrutivo ou inspeção que permita obter segurança equivalente.

13.10.3.6 Vasos com temperatura de operação inferior a 0ºC e que operem em condições nas quais a experiência mostre que não ocorre deterioração, ficam dispensados do teste hidrostático periódico, sendo obrigatório exame interno a cada 20 (vinte) anos e exame externo a cada 2 (dois) anos.

13.10.3.7 Quando não houver outra alternativa, o teste pneumático pode ser executado, desde que supervisionado pelo PH e cercado de cuidados especiais por tratar-se de atividade de alto risco.

13.10.4 As válvulas de segurança dos vasos de pressão devem ser desmontadas, inspecionadas e recalibradas por ocasião do exame interno periódico.

13.10.5 A inspeção de segurança extraordinária deve ser feita nas seguintes oportunidades:

a) sempre que o vaso for danificado por acidente ou outra ocorrência que comprometa sua segurança;

b) quando o vaso for submetido a reparo ou alterações importantes, capazes de alterar sua condição de segurança;

c) antes de o vaso ser recolocado em funcionamento, quando permanecer inativo por mais de 12 (doze) meses;

d) quando houver alteração do local de instalação do vaso

6 Anexo 1-A

Currículo mínimo para

1 - Noções de grandezas físicas e unidades.

2 - Caldeiras - considerações gerais.

3 - Operação de caldeiras.

4 - Tratamento de água e manutenção de caldeiras.

5 - Prevenção contra explosões e outros riscos.

6 - legislação E normalização.

ANEXO I-B

Currículo mínimo para treinamento de Segurança na operação de unidades de Processo.

1 - Noções de grandezas físicas e unidades.

2 - Equipamentos de processo.

3 - Eletricidade.

4 - Instrumentação.

5 - Operação de unidade.

6 - Legislação e normalização.

7 ANEXO 2

Requisitos para Certificação de "Serviço Próprio de Inspeção de Equipamentos" Antes de colocar em prática os períodos especiais entre inspeções, estabelecidos nos subitens

13.5.4 e 13.10.3 desta NR, os "Serviços Próprios de Inspeção de Equipamentos" da empresa, organizados na forma de setor, seção, departamento, divisão, ou equivalente, devem ser certificados pelo Instituto Nacional de Metrologia, Normalização e Qualidade Industrial – INMETRO diretamente ou mediante "Organismos de Certificação" por ele credenciados, que verificarão o atendimento aos seguintes requisitos mínimos expressos nas alíneas "a" a "g". Esta certificação pode ser cancelada sempre que for constatado o não atendimento a qualquer destes requisitos:

a) existência de pessoal próprio da empresa onde estão instalados caldeira ou vaso de pressão, com dedicação exclusiva a atividades de inspeção, avaliação de integridade e vida residual, com formação, qualificação e treinamento compatíveis com a atividade proposta de preservação da segurança;

b) mão-de-obra contratada para ensaios não-destrutivos certificada segundo regulamentação vigente e para outros serviços de caráter eventual, selecionada e avaliada segundo critérios semelhantes ao utilizado para a mão-de-obra própria;

c) serviço de inspeção de equipamentos proposto possuir um responsável pelo seu gerenciamento formalmente designado para esta função;

d) existência de pelo menos 1 (um) "Profissional Habilitado", conforme definido no subitem 13.1.2;

e) existência de condições para manutenção de arquivo técnico atualizado, necessário ao atendimento desta NR, assim como mecanismos para distribuição de informações quando requeridas;

f) existência de procedimentos escritos para as principais atividades executadas;

g) existência de aparelhagem condizente com a execução das atividades propostas.

Norma Regulamentadora

Uma norma técnica (ou padrão) é um documento, normalmente produzido por um órgão oficial acreditado para tal, que estabelece regras, diretrizes, ou características acerca de um material, produto, processo ou serviço. A obediência a uma norma técnica, tal como norma ISO ou ABNT, quando não referendada por uma norma jurídica, não é obrigatória.

Organização

As normas técnicas podem ser organizadas em tipos e as autoridades normativas em hierarquias.

Hierarquia e órgãos regulamentadores

A precedência entre órgãos oficiais é a mesma que há entre normas, conforme a seguinte hierarquia.

• Norma internacional (ISO)

• Norma nacional

• Norma regional

• Norma organizacional

A Organização Internacional para Padronização (ISO) é a entidade internacional responsável pelo diálogo entre as várias entidades nacionais de normatização, por exemplo:

• Alemanha - Deutsches Institut für Normung e.V. (DIN)

• Brasil - Associação Brasileira de Normas Técnicas (ABNT)

• Estados Unidos - American National Standards Institute (ANSI)

• Portugal - Instituto Português da Qualidade (IPQ)

A certificação (no sentido de verificar se um produto ou processo adere a uma norma técnica) também respeita a hierarquia, que se manifesta na rede de órgãos certificadores. Exemplo: quando uma empresa deseja certificar o seu Sistemas de Gestão da Qualidade, digamos ISO 9000, deve fazê-lo através de organismos de certificação internacionalmente reconhecidos, por exemplo o American Bureau of Shipping, o Bureau Veritas Quality International, a Det Norske Veritas, o Lloyd's Register, a Société Générale de Surveillance, a Fundação Carlos Alberto Vanzolini, TUV Rheinland, APCER, EIC, EBI iD, a BRTUV entre outros.

8 Tipos

• Normas de Base - de âmbito geral;

• Normas de Terminologia - referentes a termos, geralmente acompanhadas de definições;

• Normas de Ensaio - referentes a métodos de ensaio, por vezes acompanhadas de disposições complementares a ela referentes, tais como amostragem e métodos estatísticos;

• Normas de Produto - referentes a requisitos de um produto;

• Normas de Processo - referentes a requisitos de um processo produtivo;

• Normas de Serviço - referentes a requisitos da prestação de um serviço.

Uso

"Norma técnica em uso" (ou "padrão de fato") é a norma efetivamente utilizada:

1. Porque os implicados aderem a ela.

2. O contrário também ocorre, portanto pode-se dizer que a existência de uma norma técnica publicada não implica que ela é utilizada, ou mesmo que seja correta.

3. Porque ela se encontra atualizada.

4. Elas são frequentemente revistas, revisadas e republicadas (atualizadas). Quando não expresso o contrário, é suposto que a versão mais atual é que está sendo referida (ou sendo empregada).

Em Ciências sociais, incluindo economia, uma norma técnica é considerada útil se ela for a solução de um problema de coordenação: ela emerge das situações nas quais todas as partes podem realizar ganhos mútuos, mas somente através da realização de decisões mutuamente consistentes.

Exemplos: parte ganhos mútuos problema solução Empresas da Indústria mecânica. Suprimentos intercâmbio, ganhos de estoque, etc. Compatibilidade de seção e passo do parafuso. Normas técnicas sobre seção e passo do parafuso Indústria farmacêutica e comunidade médica Possibilitar prescrições médicas, troca de fornecedores, etc. Uniformidade da droga

Norma técnica da droga

Por serem também soluções desse tipo de problema, os "padrões de referência", tais como o quilo-grama-padrão, são também referidos como "norma técnica". De fato, se o padrão não fosse referido num documento de especificação técnica, não haveria como formalizar para as partes interessadas os procedimentos de uniformização.

9 Destacando os principais tópicos da NR 13.

Esta Nr deve ser aplicada aos seguintes equipamentos:

a) todos os equipamentos enquadrados como caldeiras conforme item 13.4.1.1;

b) vasos de pressão cujo produto V seja superior a 8 (oito), onde P é a pressão máxima de operação em kPa e V o seu volume interno em m3;

c) vasos de pressão que contenham fluido da classe A, especificados no item 13.5.1.2, alínea “a)”, independente das dimensões e do produto P.V;

d) recipientes móveis com P.V superior a 8 (oito) ou com fluido da classe A, especificados no item 13.5.1.2, alínea “a)”;

e) tubulações ou sistemas de tubulação interligados a caldeiras ou vasos de pressão, que contenham fluidos de classe A ou B conforme item 13.5.1.2, alínea “a)” desta NR.

Da postergação da inspeção periódica

Por motivo de força maior e com justificativa formal do empregador, acompanhada por análise técnica e respectivas medidas de contingência para mitigação dos riscos, elaborada por Profissional Habilitado – PH ou por grupo multidisciplinar por ele coordenado, pode ocorrer postergação de até 6 (seis) meses do prazo previsto para a inspeção de segurança periódica da caldeira.

Profissional habilitado

Para efeito desta NR, considera-se Profissional Habilitado – PH aquele que tem competência legal para o exercício da profissão de engenheiro nas atividades referentes a projeto de construção, acompanhamento da operação e da manutenção, inspeção e supervisão de inspeção de caldeiras, vasos de pressão e tubulações, em conformidade com a regulamentação profissional vigente no País.

Todos os reparos ou alterações em equipamentos abrangidos por esta NR devem respeitar os respectivos códigos de projeto e pós-construção e as prescrições do fabricante no que se refere a:

a) materiais;

b) procedimentos de execução;

c) procedimentos de controle de qualidade;

d) qualificação e certificação de pessoal.

Os sistemas de controle e segurança das caldeiras e dos vasos de pressão devem ser submetidos à manutenção preventiva ou preditiva.

O empregador deve comunicar ao órgão regional do Ministério do Trabalho e Emprego e ao sindicato da categoria profissional predominante no estabelecimento a ocorrência de vazamento, incêndio ou explosão envolvendo equipamentos abrangidos nesta

NR que tenha como consequência uma das situações a seguir:

a) morte de trabalhador(es);

b) acidentes que implicaram em necessidade de internação hospitalar de trabalhador(es);

c) eventos de grande proporção.

Os trabalhadores, com base em sua capacitação e experiência, devem interromper suas tarefas, exercendo o direito de recusa, sempre que constatarem evidências de riscos graves e iminentes para sua segurança e saúde ou de outras pessoas, comunicando imediatamente o fato a seu superior hierárquico.

A comunicação deve ser encaminhada até o segundo dia útil após a ocorrência e deve conter:

a) razão social do empregador, endereço, local, data e hora da ocorrência;

b) descrição da ocorrência;

c) nome e função da(s) vítima(s);

d) procedimentos de investigação adotados;

e) cópia do último relatório de inspeção de segurança do equipamento envolvido;

f) cópia da comunicação de acidente de trabalho (CAT).

10 DA CLASSIFICAÇÃO DAS CALDEIRAS

CALDEIRAS A VAPOR

São equipamentos destinados a produzir e acumular vapor sob pressão superior à atmosférica, utilizando qualquer fonte de energia, projetados conforme códigos pertinentes, excetuando-se refervedores e similares.

Para os propósitos desta NR, as caldeiras são classificadas em 3 (três) categorias, conforme segue:

a) caldeiras da categoria A são aquelas cuja pressão de operação é igual ou superior a 1960 kPa (19,98 kgf/cm2);

b) caldeiras da categoria C são aquelas cuja pressão de operação é igual ou inferior a 588 kPa (5,99 kgf/cm2) e o volume interno é igual ou inferior a 100 l (cem litros);

c) caldeiras da categoria B são todas as caldeiras que não se enquadram nas categorias anteriores.

Toda caldeira deve ter afixada em seu corpo, em local de fácil acesso e bem visível, placa de identificação indelével com, no mínimo, as seguintes informações:

a) nome do fabricante;

b) número de ordem dado pelo fabricante da caldeira;

c) ano de fabricação;

d) pressão máxima de trabalho admissível;

e) pressão de teste hidrostático de fabricação;

f) capacidade de produção de vapor;

g) área de superfície de aquecimento;

h) código de projeto e ano de edição.

11 ITENS OBRIGATÓRIOS DA CALDEIRA

As caldeiras devem ser dotadas dos seguintes itens:

a) válvula de segurança com pressão de abertura ajustada em valor igual ou inferior a PMTA, considerados os requisitos do código de projeto relativos a aberturas escalonadas e tolerâncias de calibração;

b) instrumento que indique a pressão do vapor acumulado;

c) injetor ou sistema de alimentação de água independente do principal que evite o superaquecimento por alimentação deficiente, acima das temperaturas de projeto, de caldeiras de combustível sólido não atomizado ou com queima em suspensão;

d) sistema dedicado de drenagem rápida de água em caldeiras de recuperação de álcalis, com ações automáticas após acionamento pelo operador;

e) sistema automático de controle do nível de água com Inter travamento que evite o superaquecimento por alimentação deficiente

DO MANUAL DE OPERAÇÃO

Toda caldeira deve possuir manual de operação atualizado, em língua portuguesa, em local de fácil acesso aos operadores, contendo no mínimo:

a) procedimentos de partidas e paradas;

b) procedimentos e parâmetros operacionais de rotina;

c) procedimentos para situações de emergência;

d) procedimentos gerais de segurança, saúde e de preservação do meio ambiente.

As caldeiras devem ser submetidas a inspeções de segurança inicial, periódica e extraordinária.

A inspeção de segurança inicial deve ser feita em caldeiras novas, antes da entrada em funcionamento, no local de operação, devendo compreender exame interno, seguido de teste de estanqueidade e exame externo.

A inspeção de segurança periódica, constituída por exames interno e externo, deve ser executada nos seguintes prazos máximos:

a) 12 (doze) meses para caldeiras das categorias A, B e C;

b) 15 (quinze) meses para caldeiras de recuperação de álcalis de qualquer categoria;

c) 24 (vinte e quatro) meses para caldeiras da categoria A, desde que aos 12 (doze) meses sejam testadas as pressões de abertura das válvulas de segurança.

A inspeção de segurança inicial deve ser feita em caldeiras novas, antes da entrada em funcionamento, no local de operação, devendo compreender exame interno, seguido de teste de estanqueidade e exame externo. As caldeiras devem obrigatoriamente ser submetidas a Teste Hidrostático – TH em sua fase de fabricação, com comprovação por meio de laudo assinado por PH, e ter o valor da pressão de teste afixado em sua placa de identificação.

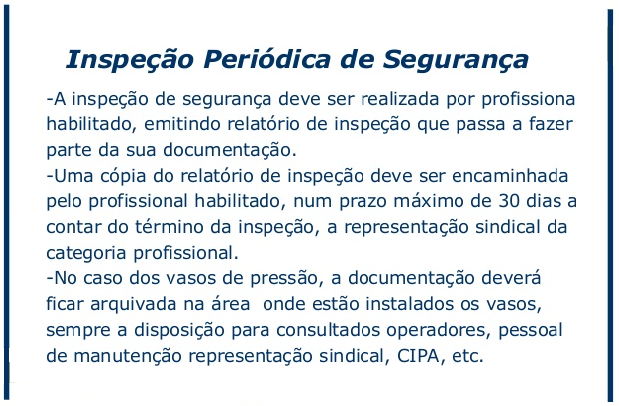

12 Inspeção periódica

A inspeção de segurança periódica, constituída por exames interno e externo, deve ser executada nos seguintes prazos máximos:

a) 12 (doze) meses para caldeiras das categorias A, B e C;

b) 15 (quinze) meses para caldeiras de recuperação de álcalis de qualquer categoria;

c) 24 (vinte e quatro) meses para caldeiras da categoria A, desde que aos 12 (doze) meses sejam testadas as pressões de abertura das válvulas de segurança.

Estabelecimentos que possuam Serviço Próprio de Inspeção de Equipamentos – SPIE, conforme estabelecido no Anexo II, podem estender seus períodos entre inspeções de segurança, respeitando os seguintes prazos máximos:

a) 24 (vinte e quatro) meses para as caldeiras de recuperação de álcalis;

b) 24 (vinte e quatro) meses para as caldeiras das categorias B e C;

c) 30 (trinta) meses para caldeiras da categoria A;

d) 40 (quarenta) meses para caldeiras especiais conforme, definição no item 13.4.4.6.

As válvulas de segurança instaladas em caldeiras devem ser inspecionadas periodicamente conforme segue:

a) pelo menos 1 (uma) vez por mês, mediante acionamento manual da alavanca, em operação, para caldeiras das categorias B e C, excluídas as caldeiras que vaporizem fluido térmico e as que trabalhem com água tratada conforme previsto no item 13.4.3.3;

13 INSPEÇÃO EXTRAORDINÁRIA

A inspeção de segurança extraordinária deve ser feita nas seguintes oportunidades:

a) sempre que a caldeira for danificada por acidente ou outra ocorrência capaz de comprometer sua segurança;

b) quando a caldeira for submetida à alteração ou reparo importante capaz de alterar suas condições de segurança;

c) antes de a caldeira ser recolocada em funcionamento, quando permanecer inativa por mais de 6 (seis) meses;

d) quando houver mudança de local de instalação da caldeira.

No máximo, ao completar 25 (vinte e cinco) anos de uso, na sua inspeção subsequente, as caldeiras devem ser submetidas a uma avaliação de integridade com maior abrangência para determinar a sua vida remanescente e novos prazos máximos para inspeção, caso ainda estejam em condições de uso.

Imediatamente após a inspeção da caldeira, deve ser anotada no seu Registro de Segurança a sua condição operacional, e, em até 60 (sessenta) dias, deve ser emitido o relatório, que passa a fazer parte da sua documentação, podendo este prazo ser estendido para 90 (noventa) dias em caso de parada geral de manutenção.

O empregador deve informar à representação sindical da categoria profissional predominante no estabelecimento, num prazo máximo de 30 (trinta) dias após o término da inspeção de segurança, a condição operacional da caldeira.

Mediante o recebimento de requisição formal, o empregador deve encaminhar à representação sindical predominante no estabelecimento, no prazo máximo de 10 (dez) dias após a sua elaboração, a cópia do relatório de inspeção.

Vasos de Pressão

Vasos de pressão são equipamentos que contêm fluidos sob pressão interna ou externa, diferente da atmosférica.

Classes do fluido dos vasos

Os fluidos contidos nos vasos de pressão são classificados conforme descrito a seguir:

Classe A: fluidos inflamáveis; fluidos combustíveis com temperatura superior ou igual a 200 ºC(duzentos graus Celsius); fluidos tóxicos com limite de tolerância igual ou inferior a 20 (vinte) partes por milhão (ppm); hidrogênio; acetileno.

Classe B: fluidos combustíveis com temperatura inferior a 200 ºC (duzentos graus Celsius); fluidos tóxicos com limite de tolerância superior a 20 (vinte) partes por milhão (ppm).

Classe C: vapor de água, gases asfixiantes simples ou ar comprimido.

Classe D: outro fluido não enquadrado acima.

Grupo dos vasos

Os vasos de pressão são classificados em grupos de potencial de risco em função do produto P.V, onde P é a pressão máxima de operação em MPa e V o seu volume em m3, conforme segue:

Grupo 1 – P.V ≥ 100

Grupo 2 – P.V < 100 e P.V ≥ 30

Grupo 3 – P.V < 30 e P.V ≥ 2,5

Grupo 4 – P.V < 2,5 e P.V ≥ 1

Grupo 5 – P.V < 1

14 Vasos de pressão

Todo vaso de pressão deve ter afixado em seu corpo, em local de fácil acesso e bem visível, placa de identificação indelével com, no mínimo, as seguintes informações:

a) fabricante;

b) número de identificação;

c) ano de fabricação;

d) pressão máxima de trabalho admissível;

e) pressão de teste hidrostático de fabricação;

f) código de projeto e ano de edição.

Quando os vasos de pressão forem instalados em ambientes fechados, a instalação deve satisfazer os seguintes requisitos:

a) dispor de pelo menos 2 (duas) saídas amplas, permanentemente desobstruídas, sinalizadas e dispostas em direções distintas;

b) dispor de acesso fácil e seguro para as atividades de manutenção, operação e inspeção, sendo que, para guarda-corpos vazados, os vãos devem ter dimensões que impeçam a queda de pessoas;

c) dispor de ventilação permanente com entradas de ar que não possam ser bloqueadas;

d) dispor de iluminação conforme normas oficiais vigentes;

e) possuir sistema de iluminação de emergência.

Vasos de pressão com temperatura de operação inferior a 0 ºC (zero grau Celsius) e que operem em condições nas quais a experiência mostre que não ocorre deterioração devem ser submetidos a exame interno a cada 20 (vinte) anos e exame externo a cada 2 (dois) anos.

15 Resumo

CALDEIRAS DE RECUPERAÇÃO DE ÁLCALIS – caldeiras a vapor que utilizam como combustível principal o licor negro oriundo do processo de fabricação de celulose, realizando a recuperação de químicos e geração de energia.

EMPREGADOR – empresa individual ou coletiva, que, assumindo os riscos da atividade econômica, admite, assalaria e dirige a prestação pessoal de serviços; equiparam-se ao empregador os profissionais liberais, as instituições de beneficência, as associações recreativas ou outras instituições sem fins lucrativos, que admitem trabalhadores como empregados.

EXAME – atividade conduzida por PH ou técnicos qualificados ou certificados, quando exigido por códigos ou normas, para avaliar se determinados produtos, processos ou serviços estão em conformidade com critérios especificados.

EXAME EXTERNO – exame da superfície e de componentes externos de um equipamento, podendo ser realizado em operação, visando avaliar a sua integridade estrutural.

EXAME INTERNO – exame da superfície interna e de componentes internos de um equipamento, executado visualmente, com o emprego de ensaios e testes apropriados para avaliar sua integridade estrutural.

INSPEÇÃO DE SEGURANÇA PERIÓDICA – inspeções realizadas durante a vida útil de um equipamento, com critérios e periodicidades determinados por PH, respeitados os intervalos máximos estabelecidos nesta Norma.

MANUTENÇÃO PREDITIVA – manutenção com ênfase na predição da falha e em ações baseadas na condição do equipamento para prevenir a falha ou degradação do mesmo.

MANUTENÇÃO PREVENTIVA – manutenção realizada a intervalos predeterminados ou de acordo com critérios prescritos, e destinada a reduzir a probabilidade de falha ou a degradação do funcionamento de um componente.

PESSOAL QUALIFICADO – profissional com conhecimentos e habilidades que permitam exercer determinadas tarefas, e certificado quando exigível por código ou norma.

PRESSÃO MÁXIMA DE TRABALHO ADMISSÍVEL (PMTA) – é o maior valor de pressão a que um equipamento pode ser submetido continuamente, de acordo com o código de projeto, a resistência dos materiais utilizados, as dimensões do equipamento e seus parâmetros operacionais.

PROGRAMA DE INSPEÇÃO – cronograma contendo, entre outros dados, as datas das inspeções de segurança periódicas a serem realizadas.

PROJETOS DE ALTERAÇÃO OU REPARO – PAR – projeto realizado por ocasião de reparo ou alteração que implica em intervenção estrutural ou mudança de processo significativa em caldeiras, vasos de pressão e tubulações.

REPARO – intervenção realizada para correção de danos, defeitos ou avarias em equipamentos e seus componentes, visando restaurar a condição do projeto de construção.

SPIE – Serviço Próprio de Inspeção de Equipamentos.

TESTE DE ESTANQUEIDADE – tipo de teste de pressão realizado com a finalidade de atestar a capacidade de retenção de fluido, sem vazamentos, em equipamentos, tubulações e suas conexões, antes de sua entrada ou reentrada em operação.

TESTE HIDROSTÁTICO – TH – tipo de teste de pressão com fluido incompressível, executado com o objetivo de avaliar a integridade estrutural dos equipamentos e o rearranjo de possíveis tensões residuais, de acordo com o código de projeto.

TUBULAÇÕES – conjunto de linhas, incluindo seus acessórios, projetadas por códigos específicos, destinadas ao transporte de fluidos entre equipamentos de uma mesma unidade de uma empresa dotada de caldeiras ou vasos de pressão.

VASOS DE PRESSÃO – são reservatórios projetados para resistir com segurança a pressões internas diferentes da pressão atmosférica, ou submetidos à pressão externa, cumprindo assim a sua função básica no processo no qual estão inseridos; para efeitos desta NR, estão incluídos:

OPERADOR DE CALDEIRA: Todo operador de caldeira deve cumprir um estágio prático, na operação da própria caldeira que irá operar, o qual deverá ser supervisionado, documentado e ter duração mínima de:

a) caldeiras da categoria A: 80 (oitenta) horas;

b) caldeiras da categoria B: 60 (sessenta) horas;

c) caldeiras da categoria C: 40 (quarenta) horas.
