Manutenção da Máquina de Costura Reta Singer Direct Drive

• Antes de colocar a máquina em funcionamento, confirme se todas as especificações de segurança relevantes estão adequadas às especificações e normas técnicas de seu país.
• Amáquinanãodevefuncionarsem seus dispositivos de segurança.
• A máquina só deve ser colocada em funcionamento por pessoas com treinamento adequado.
• Para sua própria segurança, é recomendável que sejam utilizados óculos de segurança durante o funcionamento da máquina.
• Desligue a máquina ou desconecte-a da tomada nas seguintes situações:
• Ao passar a linha pela agulha e substituir a linha ou o laçador.
• Ao substituira agulha,o pé-calcador, a chapa do tecido, dentes, placa deslizante.
• Durante a manutenção da máquina.
• Quando o operador estiver trabalhando com a máquina.
• Se houver contato do óleo lubrificante com os olhos ou a pele, lave com água gelada em abundância. Se houver ingestão, procure auxílio médico imediatamente.

• Reparos, adaptações ou manutenção devem ser realizados somen- te por pessoas com treinamento adequado.
• Manutenção e reparo em equipamentos elétricos devem ser realizados somente por pessoas qualificadas. Se algum componente elétrico estiver danificado, a máquina deve ser parada imediatamente.
• Antes de iniciar o pleno funcionamento da máquina, um teste deve ser conduzido para se assegurar de que a máquina e o operador são capazes de realizar a tarefa.
• A máquina não deve ser posicionada próxima a uma fonte de ruído, tais como máquina de solda ultra-sônica e outros.
• A máquina somente deve ser colocada em funcionamento com o cabo de força, os conectores e o aterramento adequado.
• A máquina deve ser utilizada para costurar apenas os materiais indicados no manual de instruções, seguindo as indicações de manejo

• Para evitar risco de choque elétrico, não abra a caixa de terminais do motor e nem toque nos componentes montados dentro da caixa de terminais.
• Para evitar ferimentos, nunca opere a máquina sem a tampa da correia, ou estando qualquer outro dispositivo de segurança removido.
• Para evitar possíveis ferimentos, quando a máquina estiver em operação, mantenha os dedos, a cabeça e as roupas longe do volante, correia e motor. Além disso, nada deve ser colocado próximo a essas partes.
• Para evitar ferimentos, não coloque os dedos próximo dos laçadores enquanto a máquina estiver em funcionamento.
• O laçador gira em alta velocidade enquanto a máquina está em funcionamento. Para evitar possíveis ferimentos nas mãos, mantenha- as longe do laçador enquanto a máquina estiver funcionando. Além disso, desligue a máquina ao substituir a linha.

• Para evitar possíveis ferimentos, tenha cuidado ao baixar ou erguer o cabeçote da máquina.
• Para evitar acidentes em função de uma partida abrupta da máquina, desligue-a sempre que for deitá-la ou remova a tampa da correia e a correia.
• Se é equipada com um servomotor, a sua máquina não produz ruídos enquanto não for acionada. Para evitar um possível acidente em função de uma partida inesperada, assegure-se de que a máquina esteja desligada.
• Para evitar risco de choque elétrico, nunca opere a máquina sem o aterramento adequado.
• Para minimizar o risco de acidentes ou danos nos componentes elétricos causados por descarga elétrica, desligue a máquina antes de desconectá-la ou conectá-la à tomada.
• Limpe a máquina periodicamente.

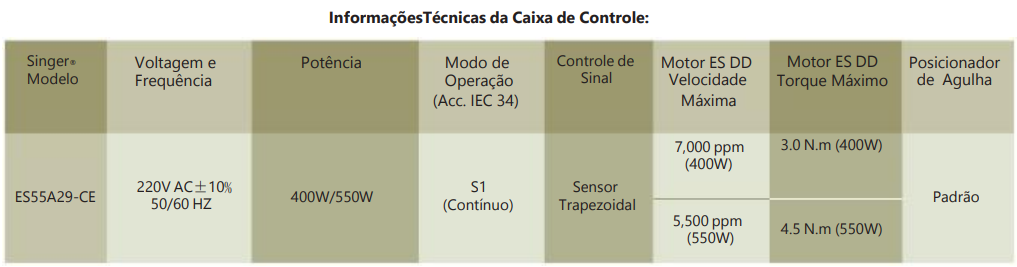

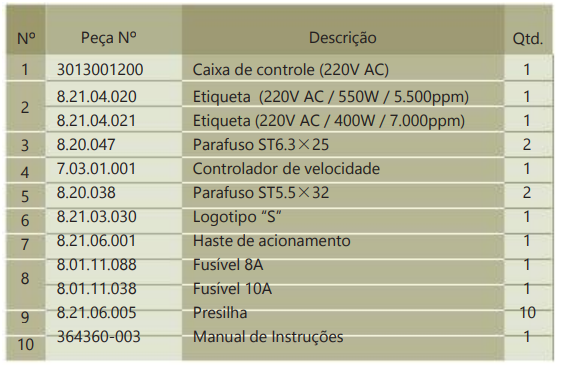

Caixa de Controle para o motor com correia e para o motor Energy Saving Direct Drive.

Modelo: ES55A29-CE

P/N: 3013001200

A; Ligação da caixa de controle

A caixa de controle deve ser ligada em 220VAC.

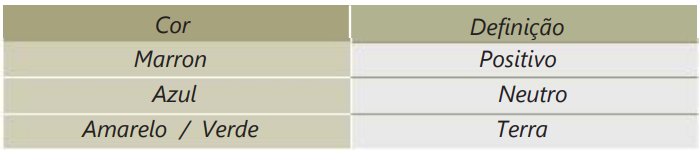

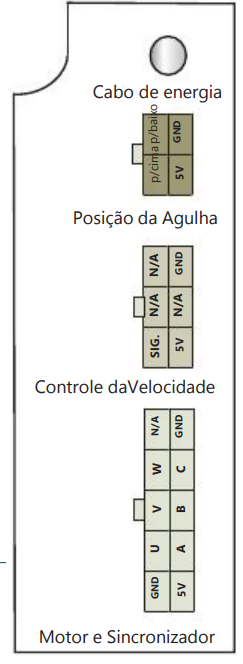

As disposições dos cabos são:

IMPORTANTE:Verifique se a tomada a ser utilizada está na voltagem correta, 220VAC e se está corretamente aterrada.

O sistema de controle de energia é aplicado extensivamente na indústria de vestuário e na máquina de costura industrial.

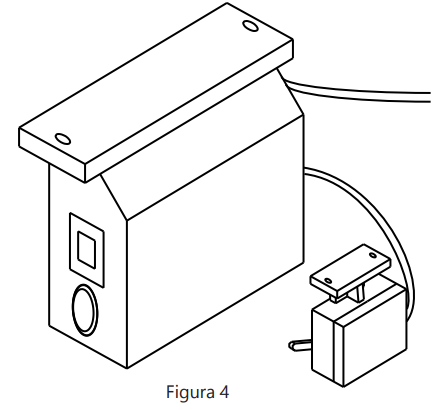

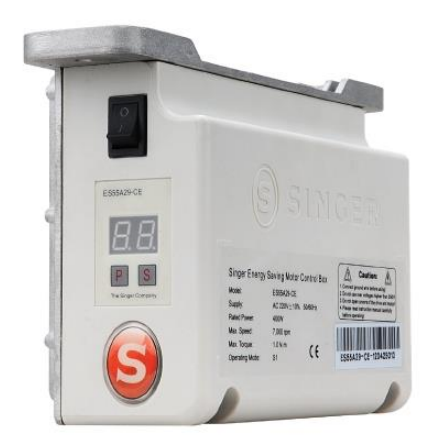

A: A Caixa de Controle e o Controlador deVelocidade (figura 4).

Este sistema tem vantagens de economia de energia, alta eficiência e bom desempenho. É o melhor substituto do motor de fricção, que é muito usado em máquinas de costura industrial.

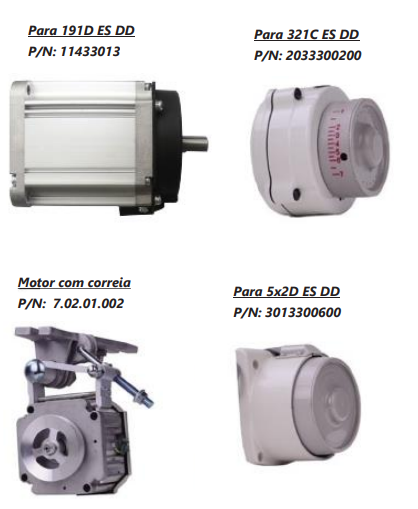

B. Motor.

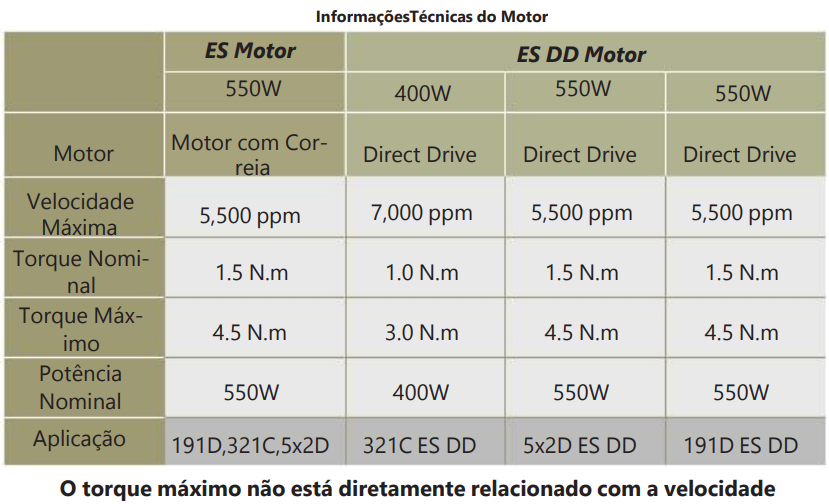

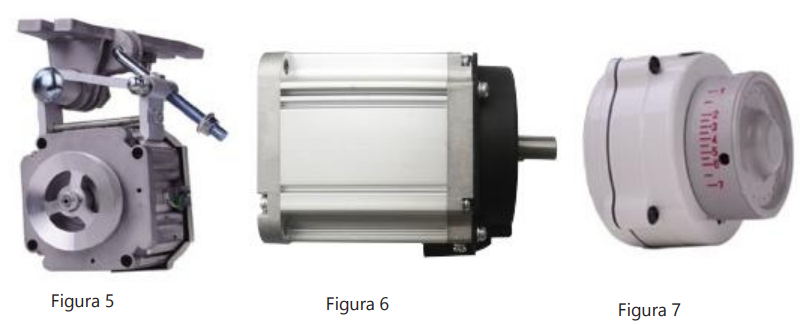

O modelo com correia (figura 5) e os modelos direct drive (figuras 6 e 7)

C.Acessórios.

Posicionador com sincronizador e detector (figura 8), com funções de fornecer sinal para a caixa de controle e posicionar a agulha.

* Para os modelos 191D, 321C e 5X2D ESDD, não é necessário montar o posicionador, pois ele já está montado.

A. Instalação do motor completo (figura 9)

1. Encaixe os 3 parafusos nos furos existentes na mesa da máquina de costura. Fixe o motor na mesa. Ajuste a posição do motor, para inserir a correia entre a polia do motor e o volante.
2. Ajuste a flexibilidade da correia, pressionando-a com uma força de 1 Kg. A correia deve ceder aproximadamente 1 cm. Após o ajuste coloque a tampa da correia

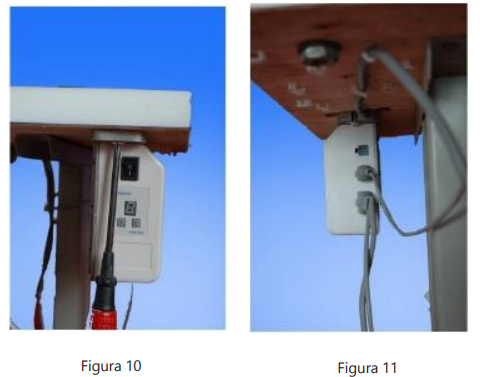

B. Instalação da caixa de controle (Figura 10 e 11)

Faça dois furos de um centímetro de profundidade com uma broca 3 embaixo da mesa, no lado direito. A distância entre eles deve ser de 195mm. Parafuse a caixa de controle nestes furos. Faça a conexão dos cabos na caixa de controle. Fixe os cabos com as presilhas, pregando as mesmas embaixo da mesa (figuras 10 e 11).

C. Instalação do pedal (figura 12)

Confirme a posição perpendicular do pedal. Ajuste a posição do pedal em aproximadamente 15 graus, através das hastes.

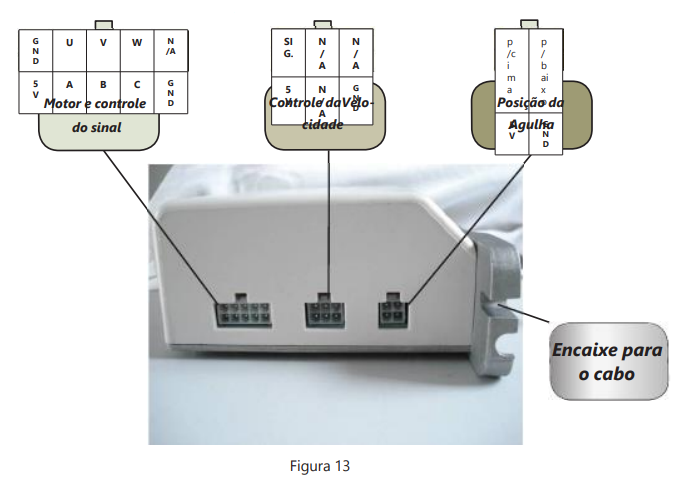

D. Conexão do sistema (Figura 13)

Conecte a caixa de controle em uma tomada com voltagem de 220VAC com aterramento adequado. Atrás da caixa de controle, conecte os cabos do motor, do controle de velocidade e do sincronizador. Quando estiver pronto confirme as conexões e a posição das presilhas que fixam os cabos.

A. Instalação da motor:

 Motor direct drive e sincronizador da posição da agulha completo

B. Instalação da caixa de controle:

 Para efetuar a instalação da caixa de controle e conexão do sistema, verifique o capítulo 4.1.

C. Ajuste da posição de parada da agulha:

Conecte a máquina e ligue o interruptor da caixa de controle. Gire o volante da máquina e pare quando a agulha estiver na posição mais alta. Solte o posicionador vermelho e ajuste sua posição com a marca vermelha. Aperte o parafuso. De forma similar, gire o volante da máquina e pare quando a agulha estiver na posição mais baixa. Solte o parafuso do posicionador azul e ajuste sua posição com a marca verde. Aperte o parafuso.

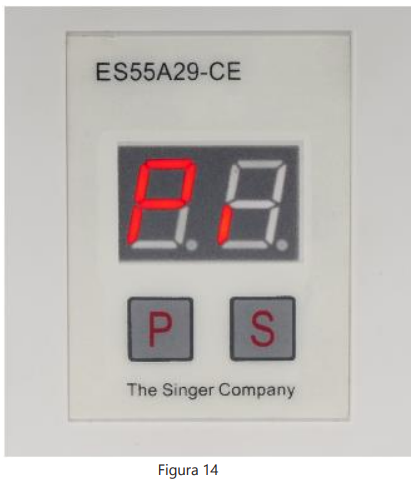

A. O painel de manuseio tem 2 dígitos no visor (figura 14).

1. Ligar a Máquina:

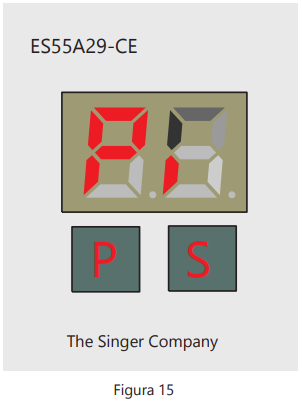

Quando ligar o interruptor, o visor mostra“P”. Este é o modo ligado (figura 15)

2. Ajuste da Velocidade do Motor

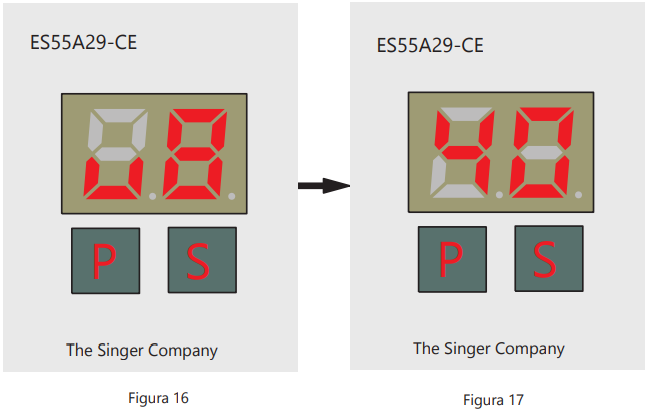

• Aperte “P”, o visor mostra “v8” (figura 16), em seguida irá mostrar a configuração da velocidade, que neste caso é “40”.
• Aperte “S” para ajustar a velocidade. (o motor vai girar na velocidade mostrada aqui) (figura 17)

3. Ajuste da Posição de Parada daAgulha

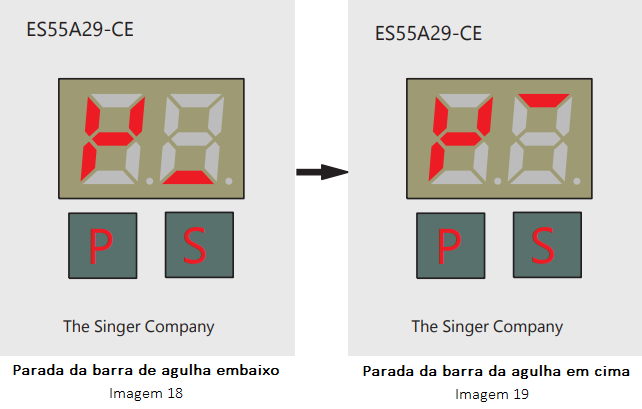

Aperte”P” novamente, então o visor irá mostrar “y”; este é o parâmetro da posição da barra da agulha; Apertando “S”, 2 vezes, o segundo dígito do visor irá mostrar a posição de parada da barra da agulha. Para mudar a posição da, aperte o “S” novamente. Quando a barra estiver parado embaixo, e for necessário levantar a agulha, aperte o pedal para trás.

4. Ajuste da Direção da Rotação:

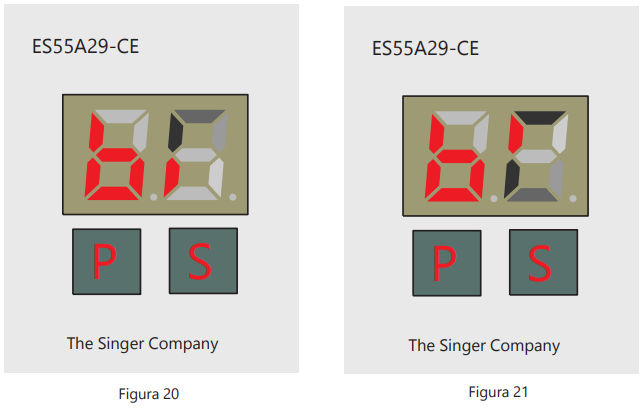

Aperte “P” novamente, o visor mostra “b” e no Segundo dígito a direção da rotação. Direção Horária (figura 20). Direção anti-horária (figura 21)

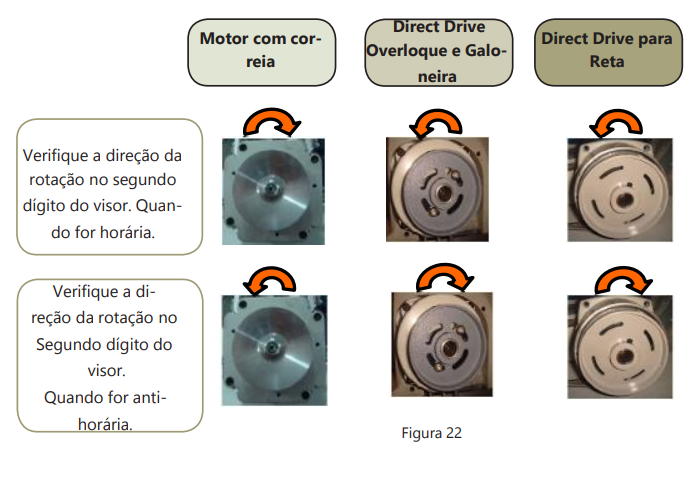

5. Direção da rotação dos diferentes tipos de aplicação dos motores: (figura 22)

6. Salve a informação:

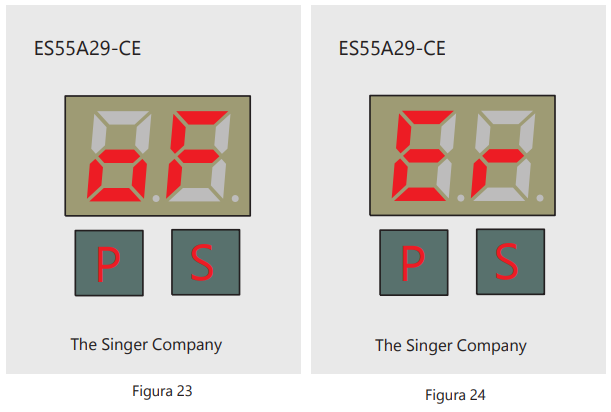

Quando todas as informações estiverem prontas, aperte “P”, o visor irá mostrar “oF”. Neste caso as informações estão salvas corretamente (figura 23). Caso contrário, o visor mostra “Er”. Neste caso ocorreu falha e as informações não foram salvas corretamente (figura 24). Desligue a máquina e ligue novamente. Refaça os itens de 1 à 6.

7. Configurações de fábrica:

Quando a caixa de controle não estiver funcionando corretamente, aperte e segure “S” por aproximadamente 5 segundos. O visor mostra “oF”, que significa“OK”.Com isso você voltou a configuração para o padrão de fábrica.

No caso da máquina não funcionar, a manutenção e o manuseio deverá ser feito por profissional treinado.

A. A caixa de controle está ligada mas não funciona:

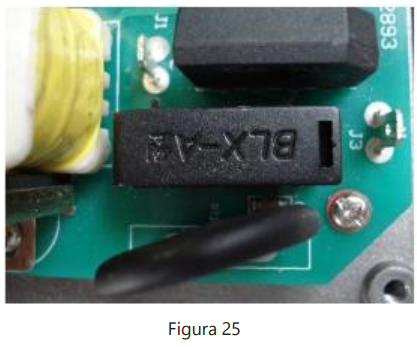

Verifique o cabo com o plugue da tomada, as conexões e o fusível. Desligue a máquina da tomada, abra a tampa da caixa de controle, abra a tampa do suporte do fusível (figura 25). Substitua o fusível por um novo. Respeitar as características do fusível.

Importante: O cabo de energia deverá estar desconectado da tomada, para fazer qualquer reparo interno na caixa de controle.

B. A caixa de controle está ligada, mas o motor não funciona, quando o pedal é acionado:

• Verifique se as conexões dos cabos na caixa de controle estão feitas corretamente. Verifique se o controlador da velcidade não está quebrado.

C. A velocidade do motor às vezes está rápida e às vezes está lenta:

• Verifique se a correia está livre e com a flexibilidade correta.Verifique o encaixe da correia na polia e no volante. Verifique se o controlador de velocidade está ajustado corretamente.

D. O motor parou de repente durante o funcionamento:

• Verifique se a máquina está com a parte mecânica, muito pesada. Então verifique se as conexões da caixa de controle e do controlador de velocidade estão corretamente conectadas ao motor.Verifique o controlador de velocidade.

E. O motor poderá parar de funcionar quando o controlador estiver acionado:

1. Verifique se a máquina está trabalhando no modo “0”.Caso esteja em outro modo a instalação está fora do ajuste do sincronizador.

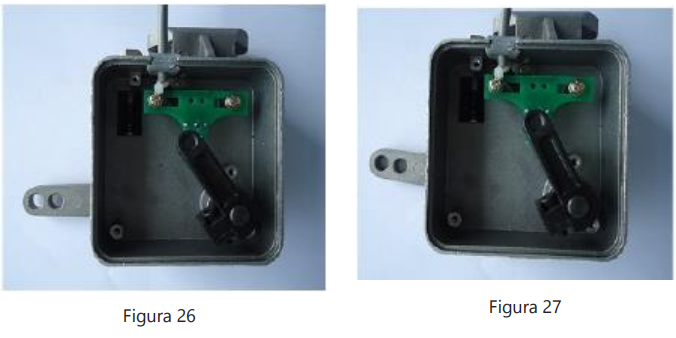

2. Verifique a posição do posicionador de velocidade e ajuste conforme mencionado abaixo. Abra a tampa plastica do controlador de velocidade e solte o parafuso. Então ajuste a posição da alavanca na posição da máquina trabalhando (figura 26). Posicione o braço na direita, sobre o sensor (figura27). Caso contrário, ajuste a posição novamente, no sentido horário.

F. Visor mostra “E1”:

• Esta mensagem indica que o motor está falhando.Verifique se o material que está sendo costurado não é muito grosso (pesado) e também a necessidade de lubrificação da máquina.

G. Visor mostra “E2”:

• Esta mensagem indica que o motor está com baixa ou alta tensão. Verifique se a voltagem está entre 200V e 240V.

H. Visor mostra “E3”:

• Esta mensagem indica que é necessário desligar, esperar 5 segundos e depois ligar a máquina novamente. I.

Visor mostra “E4”:

• Esta mensagem indica que o motor está com problemas.Verifique se a conexão dos cabos da caixa de controle está feita corretamente ou danificada.

J. Caso seja necessário substituir o fusível, desligue a máquina, e use um modelo igual ao que está sendo substituído.

K. Caso mostre outro código de erro não mencionado, contate a revenda.
