A ergonomia em odontologia

Desde o despontar da História, o homem vem lutando para avaliar o fardo de seus esforços diários; considerada a longa extensão do percurso feito, seu progresso tem sido constante e seguro.

Muito desse progresso se deve à aplicação de certos princípios aos projetos de máquinas, equipamentos, sistemas e tarefas, com o objetivo de melhorar a segurança, saúde, conforto e eficiência do trabalho.

Esses princípios estão regidos por um conjunto de regras que recebe o nome genérico de Ergonomia.

A Ergonomia (ergon – trabalho; nomos – regras) é a “ciência que estuda as leis naturais do trabalho humano”, isto é, a interação do homem ao ambiente de trabalho e deste ao homem.

Permite estudar o trabalho em termos do “sistema homem-máquina-ambiente”. Assim, configura-se a vastidão poliprofissional que compõe a Ergonomia: o homem, mediante a aplicação de conhecimentos de psicologia, anatomia, fisiologia, antropometria, toxicologia, biomecânica; a máquina, com conhecimentos de desenho industrial engenharia mecânica, eletrônica, informática e gerência industrial; e o ambiente, através da adequação de fatores como iluminação, temperatura, ruídos e cores.

Quando todo esse conjunto atua harmonicamente tem-se o trabalho sendo produzido da maneira mais natural possível, com qualidade de vida da equipe profissional.

Na maioria das vezes, nota-se que o profissional CD está muito mais preocupado com o que está fazendo do que como está fazendo.

Assim, doenças do sistema ósteo-muscular (dores nas costas, bursite, tenossinovites) e as psicológicas (estresse, p. ex.) podem ser atribuídas ao mau projeto e ao uso inadequado de equipamentos, sistemas e tarefas.

A Ergonomia contribui decisivamente para reduzir esses problemas. Na atualidade, os equipamentos odontológicos são muito bem projetados. Resta, portanto, fazer com que sejam adequadamente utilizados, para que os sistemas se tornem eficazes e as tarefas ou ações sejam produtivas.

Em Odontologia, a Ergonomia tem como objetivos racionalizar o trabalho, eliminar manobras não produtivas, produzir mais e melhor na unidade de tempo, proporcionar maior conforto e segurança ao paciente.

Órgãos internacionais como IEA (International Ergonomics Association), ISO (Internacional Standardization Organization) e FDI (Federation Dentaire International) homologaram as normas e diretrizes oficiais extraídas das conclusões de estudos, bem como catalogaram os conceitos ergonômicos aplicados à Odontologia.

Embora fundamentais à boa prática odontológica, notam-se serem escassos os cursos de Odontologia que oferecem uma Disciplina ou mesmo um conteúdo programático que contemple esses conhecimentos.

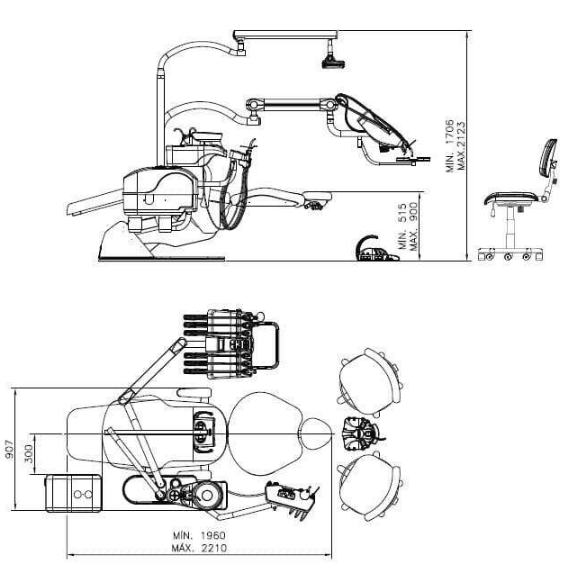

Exemplo de cadeira odontológica

Veja a seguir como é aplicado a ergonomia no consultório odontológico.

A pesquisa prévia antes de instalar o consultório é de suma importância, pois a escolha de uma boa localização é fundamental para o crescimento do consultório.

 Existem alguns objetivos que podem ser seguidos ao iniciar sua vida profissional: para onde vou? Como proceder? Quando chegarei lá? Que tipo de clínica pretendo? Quais os meios? Quais as etapas?

A pesquisa de mercado visa coletar informações de natureza profissional, social e cultural.

Entidades como IBGE, CFO, APCD, ABO, Prefeituras, entre outras, podem contemplar dados a respeito da relação habitantes/ profissionais CD, especialidades nas cidades-alvo da pesquisa, existência de serviços públicos (Divisão Odontológica do Estado e das Prefeituras) e assistenciais (SESC, Sindicatos e outros) que podem acenar com a possibilidade de um emprego inicial, como base para firmar-se profissionalmente no local. Há que verificar-se o número e tipo e laboratórios e casas de artigos odontológicos; tipo e diversificação de comércio, número de agências bancárias (indicam a potencialidade econômica da região). Atente-se para os serviços de saúde local, bem como a qualidade dos serviços públicos. Importante a presença de lazer: clube sociais e/ou desportivos. Muito importante o nível e a qualidade dos recursos educacionais. Não se esqueça de que você poderá constituir sua família nesse local e esses recursos serão fundamentais na educação dos filhos.

Culminando essa pesquisa, atente para o detalhamento cultural presente na cidade. Isto é importante na complementação de sua formação intelectual.

Definida a cidade, há que se eleger o ponto de instalação profissional. Centro ou bairro? Isto depende de seus objetivos e subjetivos. Edifício ou casa térrea? Ambos oferecem vantagens e desvantagens. Há que se pensar no fator segurança, nos custos de manutenção (condomínio e outras despesas), bem como na possibilidade de futura ampliação de suas instalações. Há que se pensar na facilidade de acesso e estacionamento de seus pacientes.

Analisar-se o que é mais expressivo: fluxo de pessoas ou de veículos. Via do tipo bulevar (“calçadão”) ou rua/ avenida? Isto tudo irá influenciar integralmente a sua indicação profissional: onde e como colocar a sua placa indicativa? Em edifício, o saguão de entrada contém o painel indicativo. E se for em casa térrea? Não se esqueça de que sua indicação na fachada dos muros limitantes do imóvel, bem como a colocação de sua placa no jardim ou mesmo do tipo “totem” na calçada são muito estratégicos para a visualização de seus pretensos pacientes.

Saiba que a Portaria do CFO publicada em 01/08/98 liberou todas as formas de propaganda, inclusive outdoors. Apenas é vedado anunciar preços e forma de pagamento dos tratamentos.

Atualmente o marketing é a peça chave para a divulgação da empresa e mostrar seu diferencial de trabalho. É interessante buscar ajuda profissional para ter uma orientação a respeito de como trabalhar o marketing do consultório e assim obter melhores resultados.

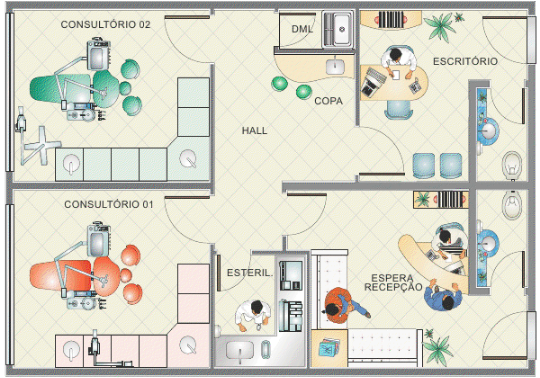

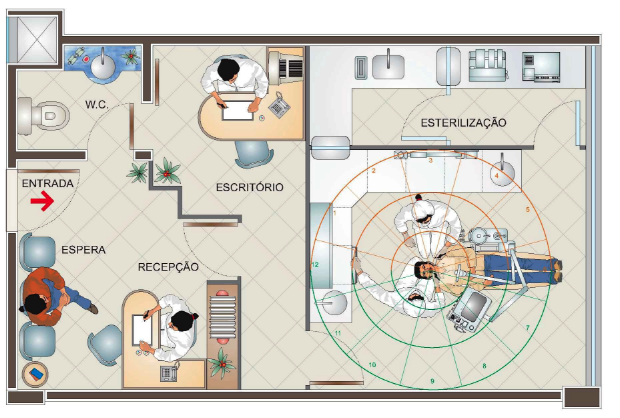

Para obter a melhor distribuição de espaços no consultório, deverá ser escolhido um local que permita a instalação ergonômica dos equipamentos, propiciando condições ideais de ambientação e de integração ao trabalho, melhorando sua qualidade e produtividade. Por isto, a instalação do consultório demanda dois importantes fatores: a adequação do imóvel e a infra-estrutura (representada por água, ar comprimido e eletricidade).

A adequação do imóvel representa o primeiro passo. Dependendo da cidade, existem edifícios onde se encontram salas previamente concebidas para consultórios odontológicos, com áreas que variam desde as necessidades mínimas para um CD (sala de recepção, sala de clínica, sanitário)  até à instalação ideal ou sofisticada: sala de recepção:  sanitário de paciente: escritório: 2 salas de clínica: cada, sanitário da equipe: laboratório ou similar copa.

Sala de consultório sofisticada:

Sala de consultório simples:

Em qualquer destas alternativas, há que se atentar para o fluxo interno: a disposição das salas deve ser bem elaborada, de modo a evitarem-se pontos de atrito entre os ocupantes. Muito importante a admissão do paciente: seu trajeto entre a entrada e seu atendimento deve ser mais curto, evitando-se sua circulação em diagonal pela sala de recepção.

Este é o primeiro ponto de contatarão entre o pretenso paciente e o consultório. Quanto mais adequado estiver o ambiente físico, mais agradável será a permanência de pessoas.

Assim, a primeira preocupação é quanto à área a ser destinada à sala de recepção de acordo com o fluxo de pacientes. O piso e paredes deverão ser revestidos em material refratário e de fácil limpeza. A escolha, por exemplo, de piso frio deverá ser muito criteriosa, pois este deve ser absolutamente não escorregadio. Da mesmo maneira, não se recomenda o uso de carpete ou forração similar, por razões óbvias: a probabilidade de retenção de poeiras e/ou manchamentos decorrentes do uso contínuo. Pisos tipo emborrachados tendem a sofrer desgaste nos locais de uso mais constante.

A escolha poderá recair sobre materiais do tipo sintético simulando madeira, com muita variedade de padrões que certamente irão compor agradavelmente o ambiente.

As paredes poderão ser simplesmente revestidas de massa corrida, pintadas com tinta acrílica, que permite fácil higienização. Também o revestimento de madeira sintética ou ampliações fotográficas devidamente impermeabilizadas compõem muito bem, aliados à facilidade de limpeza.

Comodidades: Sempre que possível, utilize apenas poltronas para individualizar cada usuário. Outra solução é utilizar-se banco de alvenaria contínuo, alternando-se um assento/ encosto com um revisteiro. Também muito importantes as variações necessárias para odontopediatria no caso de você atender adultos e crianças: estas necessitam identificar-se com o seu mundo, ou este local não oferecerá o menor atrativo para o pequeno paciente.

Os detalhes de iluminação, temperatura, ruídos e cores serão detidamente analisados no capítulo “Ambiente físico e produtividade”.

Outra consideração igualmente importante é que o paciente não deva ter acesso direto da sala de recepção à sala de clínica, mas sim pelo escritório. Explica-se: quando este acesso se faz diretamente da recepção à sala clínica, corre-se o risco de a) constrangimento do paciente que está sendo atendido, no caso de um terceiro bater à porta por alguma razão e b) se este terceiro tomar conhecimento, visualmente, da intervenção que está sendo realizada no paciente, isto poderá caracterizar quebra de sigilo profissional (Art. 154 do Código Penal Brasileiro) com seriais implicações ao profissional.

Assim, a presença do escritório contribui sobremaneira para: a) ser uma área neutra entre o ambiente social – sala de recepção – e o ambiente profissional – sala de clínica; b) primeiros contatos entre o profissional e um pretenso paciente; c) fazer-se o inquérito de saúde, inclusive obtendo-se o perfil psicológico deste que nos procura; d) local para fazer-se diagnóstico, prognóstico, planos de tratamento e recebimento de honorários; e) recepção de terceiros, respeitando-se a individualidade do paciente que está sendo atendido na sala clínica; f) utilização de recursos instrucionais áudio-visuais; g) uso particular de telefone; h) arquivos de documentos e fichas.

Dependendo da disponibilidade da área, o escritório pode ter dimensões que variam, para conter adequadamente a mesa e cadeira do profissional, cadeira para terceiros, armário para arquivo e diversos, negatoscópio e telefone.

Importante salientar que as características de piso e paredes devam ser similares às da sala de recepção.

Se houver um único sanitário, que este fique adstrito ao escritório e não à sala de recepção. Explica-se: dada a individualidade do escritório, se alguém da equipe ou aguardando na sala de recepção necessitar usar o toalete, pode fazê-lo sem constrangimento.

Outra recomendação útil: se possível, que tenha admissão e saída independentes, para que o paciente atendido não retorne pela recepção.

• Sala clinica: Sua concepção deve conter todo o detalhamento da infraestrutura (água, energia, ar comprimido e esgoto) e do ambiente físico, para ser adequadamente funcional.
• Água: há que atentar-se para o local de emergência da tubulação na sala clínica, bem como o reservatório específico para motores de alta rotação. É necessário haver registro específico para a sala clínica.
• Eletricidade: é necessário haver um quadro de disjuntores para tomadas, motores, iluminação e ar condicionado; com isto, evita-se a descontinuidade do fluxo de trabalho, se houver problema em algum circuito específico

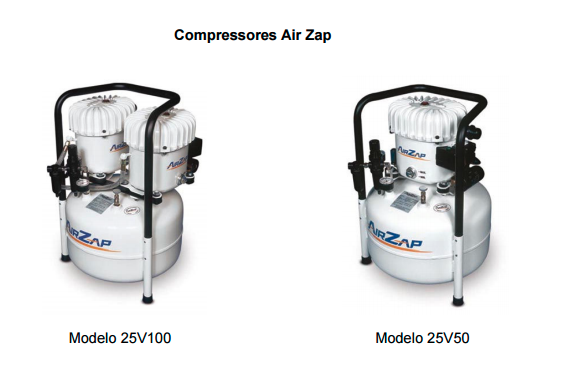

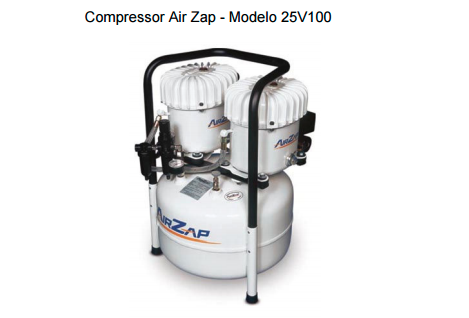

• Ar comprimido: absolutamente necessário ao trabalho. Pode ser fornecido mediante compressor modelo odontológico ou convencional, ou mediante cilindros de ar estéril. Se for modelo odontológico, há que ser aquele que tenha ótimo desempenho e baixo nível de ruídos.


Deve-se atentar para o local de emergência da tubulação na sala clínica, bem como os cuidados na manutenção; há os tipos que são lubrificados a óleo e outros que apresentam lubrificação mediante pó de grafite.

O revestimento acústico colabora ainda mais para que possa ser instalado na própria sala de clínica.

Maiores detalhes dos tipos de compressores serão expostos no capítulo “O equipamento de concepção ergonômica”.

• Esgoto: em princípio, este deve ter pelo menos o dobro do diâmetro da tubulação de água, sendo dotado de filtro que impeça qualquer probabilidade de entupimento. Seu acesso, bem como o local de saída, devem ser bastante facilitados, para permitir inspeção eventual.

Convém ressaltar que o ponto de emergência da tubulação de água, ar comprimido, energia elétrica, esgoto e o comando dos sugadores deva estar contido no Módulo de Comando, situado a 30 cm do eixo longitudinal na lateral esquerda da base da cadeira, próximo aos pés, considerando o CD destro; atualmente, há equipamentos cujo módulo de comando encontra-se embutido na base da cadeira clínica.

Exemplo de equipamento de comando:

• Aspectos e praticidades: sua dimensão ideal é em torno de 9m², para permitir abrigar todo o equipamento, o CD, o ACD e o paciente, evidenciando a funcionalidade. O esquema de circulação do paciente deve ser estratégico: sua admissão e saída devem ser mediante porta à direita ou à frente da cadeira clínica, para que não interfira na área de ação de CD e ACD. A distribuição do equipamento estará de acordo com a posição da cadeira clínica: esta deverá estar na horizontal  ao longo eixo da sala, o que permitirá a distribuição dos armários de estoque, em forma de L ou U, de acordo com a necessidade ou preferência do CD.


Áreas ou zonas de trabalho:

A seguir veja como é dividido as áreas e zonas de trabalho entre CD (cirurgião dentista) e ACD ( auxiliar de cirurgião dentista).

• Área do dentista, também chamado de operacional;
• Área estática;
• Área do auxilar ou do ACD;
• Área de transferência que fica a frente do paciente ( entre dentista e auxiliar ).

A área operacional é aquela em que o dentista atua.
A área estática é um espaço vazio, entre dentista e auxiliar, podendo ser usado pelo dentista em manobras raras.
A área do auxiliar pode ter por perto uma armário move, com os instrumentos e materiais usados. É importante orientar que tal aparato não deve interferir com a correta posição do auxiliar.
A área de transferência é aquela onde ocorre a troca de instrumentos entre AC e ACD.

Para melhor estabelecer os limites das diversas zonas usa- se como referencia a marcação das horas, tendo- se a boca do paciente como centro. Os limites das áreas são:

Área operacional: entre 8 e 11 horas.
Área estática: entre 11 e 2 horas.
Área do auxiliar: entre 2 e 5 horas.
Área de transferência: entre 5 e 8 horas.

Importante enfatizar que, de acordo com o CVS (Centro de Vigilância Sanitária), é absolutamente imperiosa a presença de dois lavatórios mesmo que o CD trabalhe só: um destina-se à higienização de suas mãos e outro à lavagem do instrumental a ser esterilizado, ambos com liberação automatizada de água.

Ressalta-se que o piso e as paredes devam ser de material o mais refratário possível.

Os detalhes sobre iluminação, temperatura, ruídos e cores serão expostos no próximo capítulo.

O desempenho de uma tarefa profissional é condicionado, entre outras, por condições gerais do ambiente físico, tais como iluminação, temperatura, ruídos e cores.

Os estudos sistemáticos sobre os aspectos ergonômicos, visando a melhoria de produtividade, demonstram a necessidade de adequar-se convenientemente o ambiente físico de trabalho.

Iluminação: deve proporcionar atmosfera agradável. Se possível, que tenha a presença de iluminação natural. Na impossibilidade, procure promover iluminação artificial adequada, mediante lâmpadas comuns (filamento aquecido) ou “lâmpadas econômicas” (luz amarela), com nível adequado, para permitir correta visibilidade na leitura ou lazer na recepção.

Temperatura: o ar-condicionado é um substituto da ventilação natural renovando o ar ambiental, resfriando ou aquecendo o ambiente, procurando-se manter a umidade relativa desejada.

Ruídos: devem apresentar um nível sonoro agradável, produzido, por exemplo, por música instrumental. Impõe-se o isolamento acústico em relação à sala de clínica.

Cores: respeitadas as preferências individuais, estes ambientes devem ter predomínio de tons quentes nas superfícies mais amplas, pois isto confere uma sensação aconchegante e agradável ao ocupante.

Iluminação: as condições de visibilidade dos objetos devem ser tais que permitam ao observador a realização da tarefa visual com segurança, precisão, rapidez e eficiência.

Preferencialmente, a sala de clínica deve apresentar dois tipos de iluminação: natural e artificial.

A iluminação natural ideal é aquela obtida quando a janela situa-se numa posição em que oferece a iluminação proveniente da direção Norte: isto permitirá excelente qualidade de iluminação, bem como evitará a incidência de raios solares diretos dentro da sala de clínica. É também importante para a seleção de cores de dentes artificiais, desde que em horário compatível.

Além disso, a iluminação natural tem seu efeito psicológico sobre os indivíduos: sua ausência torna-se opressiva tanto para o paciente quanto à equipe profissional.

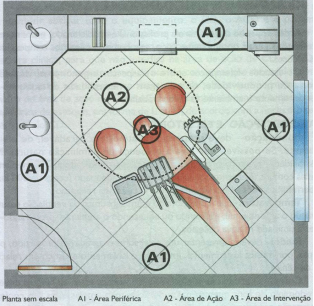

A iluminação artificial permite complementar a iluminação natural. A sala de clínica deve apresentar, basicamente, três diferentes intensidades de iluminação:

Área periférica (A1): é aquela situada nos limites da sala, com aproximadamente 500 lux de iluminação;)1
Área de ação (A2): compreende o espaço onde se situam os elementos de trabalho do CD e ACD (0,5 m em torno do apoio de cabeça do paciente), com intensidade luminosa entre 800 e 1000 lux;
Área de intervenção (A3): compreende a boca do paciente, com um nível mínimo de 15.000 lux.


As áreas periféricas e de ação devem receber iluminação por lâmpadas tubulares fluorescentes. Algumas condições, em conjunto, definem a qualidade da iluminação, entre as quais, não deve modificar as cores com que os objetos se mostram, em comparação à luz natural.

Um tipo de lâmpada tubular fluorescente adequado à prática odontológica é a G.E Duramax super luz do dia 40 W 5.500º K (6 lâmpadas para uma sala clínica com até 10m²); outro tipo bastante satisfatório é a G.E. High Output (HO) super luz do dia 85 W 5.500 Kº (3 lâmpadas para uma sala clínica com até 10m²); ambas proveem intensa iluminação de excelente qualidade e reproduzem adequada discriminação de cores devido à temperatura de cor: 5.500 ºK.

A área de intervenção (cavidade bucal) deve receber iluminação com nível mínimo de 8.000 lux. Essa intensidade é conseguida com refletores de luminosidade fria: apresentam lâmpadas de tungstênio-halogêneo ou LEDs (semicondutores que geram luz fria com grande vida útil a partir de uma baixíssima quantidade de energia, irradiando grande intensidade de luz).

Temperatura: é imprescindível a utilização de aparelho de ar condicionado para manter-se o conforto térmico (21/22 º C) e a estabilidade dos materiais odontológicos em uso. Além disto, renova o ar saturado com substâncias químicas volatilizadas e microrganismos em suspensão, presentes na sala de clínica.
Ruídos: os níveis ideais de ruídos situam-se entre 60 e 70 dB (decibéis); entre 70 e 90 dB aumenta a sensação de desconforto (atenção! Os motores de alta rotação convencionais situam-se na faixa de 82 a 86 dB); entre 90 e 140 dB, alto risco da acuidade auditiva; aos 140 dB situa-se o limite da dor, com sério risco de dano irreversível da membrana timpânica

Na sala de clínica temos os ruídos ambientais (motores: compressor de ar, dependendo do tipo; aparelho de baixa rotação, condicionador de ar), turbinas de alta rotação, sucção de alta potência e outros; recomenda-se a substituição de aparelhos ruidosos, do local da sua instalação, etc. Os ruídos externos compreendem todas as formas de poluição sonora: ruas de trânsito intenso e outras, sendo de mais difícil controle.

De com os estudos realizados pelo Canadian Color Studio (Toronto, Canadá), indicam que o profissional trabalhando em ambiente cromaticamente concebido pode render cerca de 10% a mais; as cores inadequadas podem influir negativamente do rendimento do trabalho.
Ao contrário do que ocorre na sala de recepção, a sala de clínica deve apresentar, sempre que possível, cores frias (verde, azul); os tons pastéis em verde são especialmente recomendados para obter-se uma atmosfera repousante, complementada pela harmonia cromática dos demais componentes (piso, equipamento e ornamentos).

Um detalhe importante: a cor branca ou gelo deve ser evitada, pois devido ao fato de ser extremamente reflexiva, leva à fadiga visual, globo ocular injetado, tendência a esfregar os olhos. Mesmo o guardanapo colocado no paciente deve apresentar cor fria. A cor branca é aceita, no máximo, para o teto da sala de clínica.

Sugestão de cores para a sala clínica:

Paredes: bege claro (é a cor que mais adequadamente reflete a iluminação);
Equipamento: bege mais claro, com pintura semi-brilho e estofamento verde água;
Armários: (estoque e clínico) na mesma cor do equipamento, em fórmica fosca, com tampo também verde água;
Piso: verde mate


É importante notar, especialmente na sala de clínica, onde a equipe permanece em média oito horas ao dia, que as cores devam obedecer a critério científico, para criar uma atmosfera aconchegante, acolhedora, de forma a permitir uma produtividade satisfatória.

Em princípio, todo trabalho pode ser simplificado, racionalizado. Na Odontologia acontece a mesma coisa. Se cada ato profissional for decomposto, veremos que ele abrange tempos, ações e movimentos. Quanto mais o tempo for melhor aproveitado e quanto mais consistentes e racionalizados forem os movimentos, mais produtivo será o trabalho.

Em Odontologia, temos:

Tempo (ou turno) profissional: é aquele dedicado ao exercício da profissão, com atendimento aos pacientes ou dedicando-se ao aperfeiçoamento (cursos, congressos, jornadas e similares);

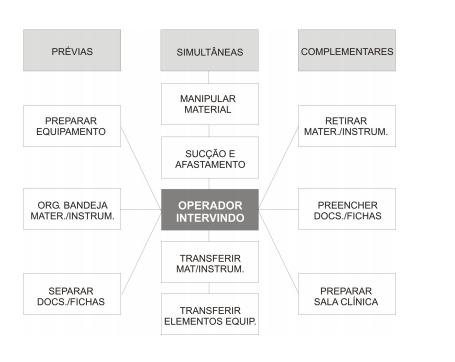

Tempo despendido produtivo: compreende as ações prévias, simultâneas e complementares à realização do trabalho;
Tempo despendido improdutivo: também conhecido como tempo de espera. É aquele que interrompe o fluxo de trabalho, tal como aguardar a chegada do paciente, a indução anestésica, a substituição de brocas, o tempo de presa do material, etc. Nem sempre este tempo pode ser eliminado, mas sim minimizado.

O conjunto de atos destinados à produção de um trabalho compreende dois tipos de ação: as diretas (ou irreversíveis) e as indiretas (ou reversíveis).

As ações diretas são as realizadas na boca do paciente, exclusivamente pelo CD. Exigem conhecimento tecno-científico universitário, sendo fundamentais na geração do produto final.

As ações indiretas são realizadas fora ou dentro da boca, porém não requerem formação universitária por quem realiza. São as ações que, preferentemente, devem ser delegáveis a outra pessoa adequadamente preparada para essas tarefas, ou seja, a ACD (auxiliar de consultório dentário). Estas ações indiretas são três tipos: as prévias, as simultâneas e as complementares a qualquer intervenção, e podem ser sintetizados no seguinte fluxograma:

Quando ambos os tipo de ações, as diretas e as indiretas são realizadas simultaneamente, tem-se o aumento de produtividade, bem como a situação de conforto e a melhoria de qualidade de trabalho, com manifesta diminuição do processo de fadiga.

A classificação geral da movimentação (cinética) da mão compreende os movimentos de:

1- dedos

2- dedos e punho

3- dedos, punho e antebraço

4- dedos, punhos, antebraço e braço

5 - dedos, punhos, antebraço, braço e ombro, movimento este implicando mudança de postura do profissional.

Em odontologia, é clássico afirmar-se que o movimento ideal é aquele contido até ao nº 3 ou seja, aquele em que o CD realiza suas tarefas (alcança, move, gira, posiciona, aplica pressão, apreende e descarta instrumentos) mantendo os cotovelos o mais próximo possível do tronco, isto é, que o instrumental, o material e as pontas ativas estejam dentro do chamado espaço ideal de apreensão (aproximadamente a 0,5 m da boca do paciente).

O movimento nº 4 é realizado dentro do chamado espaço máximo de apreensão (todo o conjunto de trabalho está além de 0,5 m da boca do paciente), o que exige a extensão de todo o braço: isto envolve um número adicional de músculos, o que propicia o desencadeamento precoce do processo de fadiga; a repetir-se com frequência passa a ser francamente agressivo, promovendo episódios inflamatórios que podem culminar nas lesões por esforço repetitivo (LER).

A atenção deve ser redobrada à coluna vertebral durante a realização do procedimento: os movimentos de lateralidade devem ser reduzidos e os de torção, abolidos.

A utilização adequada de pessoal auxiliar e a racionalização de técnicas, bem como o ajuste às limitações fisiológicas do corpo relativamente aos movimentos dele requeridos, devem estar presentes no planejamento do procedimento a ser realizado.

Para que isto ocorra, algumas condições precisam estar presentes:

• Equipamento adequado, onde os princípios ergonômicos tenham sido observados na concepção da cadeira, do mocho, das pontas ativas, da unidade auxiliar, do refletor e do armário clínico;
• Distribuição racional do equipamento e do instrumento nas áreas de ação do CD e de ACD;
• Posturas ergonômicas de trabalho;
• Utilização eficiente de pessoal auxiliar, inclusive na função instrumentadora.

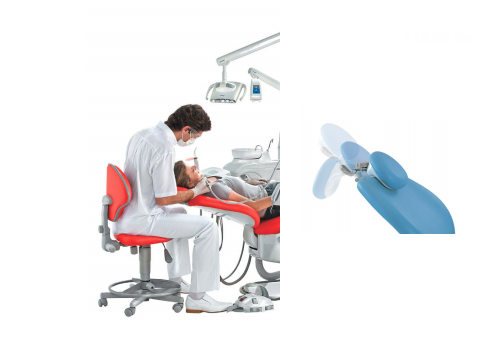

Cadeira Clínica:
Este importante componente do equipamento deve preencher determinados requisitos, quais sejam:

sua forma deve ser reta e simples, permitindo que o paciente seja confortavelmente instalado. Deve permitir posicionamento horizontal do usuário (a chamada posição supina). Isto mantém seu corpo totalmente apoiado, facilitando o acesso do profissional ao campo de trabalho; o apoio de cabeça deve ser ajustável, propiciando a visão direta a todos os segmentos da cavidade bucal, seja na mandíbula ou na maxila, na distância correta de visibilidade.

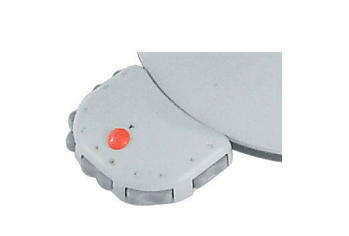

• O comando deve ser elétrico, tanto para sua elevação e descenso quanto para o reajustes horizontais. Este comando, se possível, deve ser um dispositivo tipo pedal localizado na parte posterior da base da cadeira, para ser acionado tanto por CD quanto por ACD.

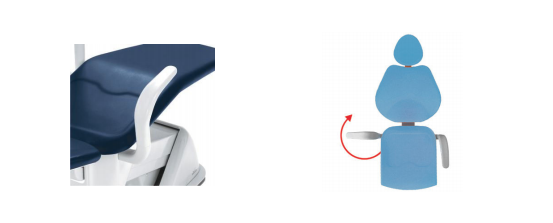

• O apoio de braços da cadeira deve ter design moderno, com movimentação ou não, permitindo fácil acesso do paciente.

Este componente deve preencher os seguintes requisitos:

sua base deve ter preferentemente 5 rodízios, para permitir deslocamento sem risco de queda. A altura do assento deverá permitir que o profissional com variação de estatura de 1,50 m a 1,80 m possa sentar-se corretamente, isto é, com o fêmur paralelo ao solo, o que permitirá que a circulação de retorno (hemodinâmica) se processe naturalmente, sem risco de compressão das safenas, situadas na porção póstero-interna da coxa. O diâmetro do assento poderá ser em torno de 30 cm, de consistência semi rígida. Sua elevação pode ser à gás ou mecânica. O encosto deve proporcionar correto apoio à coluna vertebral lombar, apresentando regulagens em altura e profundidade de acordo com o biótipo do usuário. Os mochos de CD e de ACD devem ter as mesmas características.

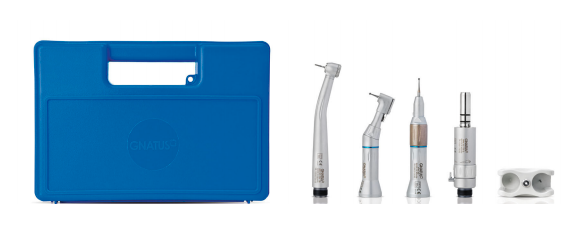

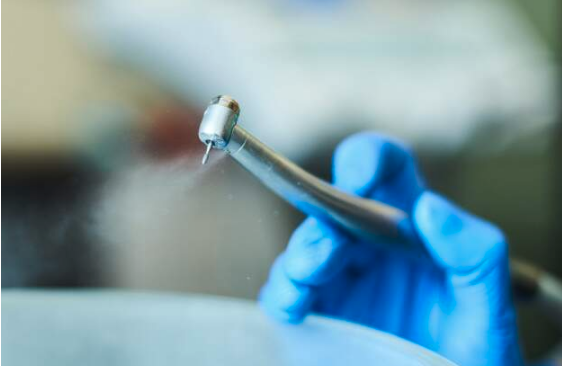

É o nome utilizado nas canetas de alta e baixa rotação, bem como da seringa tríplice.

As características ideais de uma caneta de alta rotação compreendem: extratorque, nível de ruído até 75 dB, de 3 a 4 orifícios de resfriamento, sistema friction grip com saca brocas ou push-button de liberação de broca, acoplamento de mangueira tipo Borden para facilitar a maneabilidade do instrumento. Muito importante é que, se possível, a mangueira não seja espiralada ou curta, para evitar contra-pressão ao usar o aparelho. A pressão de ar de trabalho deve ser em torno de 32 e 35 Ibs, com RPM acima de 400 mil.

A caneta de baixa rotação, seja a peça reta ou o contra-ângulo, também deva ser impulsionada a ar, pois, psicologicamente é mais bem aceita pelo paciente. Presença ou não de sistema de resfriamento.

O esquema de lubrificação deva ser rigorosamente obedecido, a critério do fabricante. Muito importante o sistema de esterilização: estas pontas ativas devem ser passíveis de autoclavagem.

A seringa tríplice sempre impõe o recobrimento de sua ponta, para evitar contágio entre pacientes.

É composta pela unidade suctora (suctor e salivador) e a cuspideira. Unidade de Água Syncrus Alcance 4T BV UE.

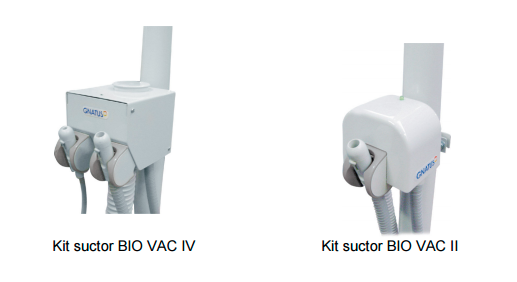

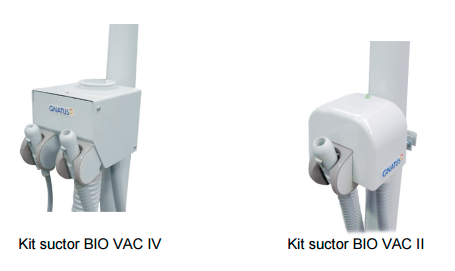

Imagem suctora e cuspideira:

O suctor é o dispositivo para a sucção de alta potência, destinado ao trabalho com campo seco. Esta potência deve ser propiciada por bomba à vácuo, que pode suprir 4 consultórios simultaneamente (BIO VAC IV) ou 2 consultórios simultaneamente (BIO VAC II)

Em qualquer tipo de atendimento, observe-se que o paciente não deve levantar-se para cuspir: a sucção deverá ocorrer o tempo todo. O kit Suctor deve apresentar alternativas de acoplamento em coluna ou em laterais de armários.

Imagem salivador:

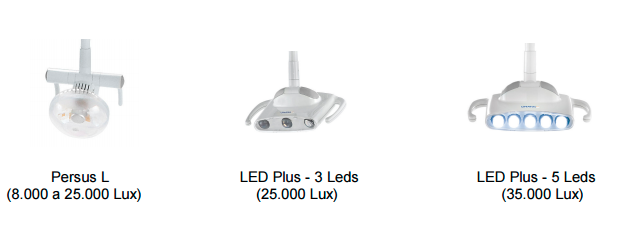

Durante a intervenção sempre impõe-se a presença de iluminação fria, mediante o conjunto de lâmpadas de tungstênio-halogêno ou LEDs (semicondutores que geram luz fria com grande vida útil a partir de uma baixíssima quantidade de energia, irradiando grande intensidade de luz).

A intensidade luminosa deve variar de um mínimo de 8 mil até 35 mil lux, níveis que permitem a adequada iluminação de todos os quadrantes da cavidade bucal. Seu acionamento pode ser:

• Mediante interruptor com haste longa, impondo seu recobrimento como medida de biossegurança;
• Mediante acionamento através do pedal de comando da cadeira.
• O braço do refletor deve ter extensão suficiente para que o foco luminoso recaia verticalmente na boca do paciente, quando na posição supina.

São elementos do equipamento que permitem complementar o trabalho racionalizado. Contêm a bandeja de instrumentos e materiais, que devem ser dispostos de acordo com a sequência de uso na intervenção a ser realizada. Assim, por exemplo, um procedimento de dentística restauradora abrange cinco fases: anestesia, preparo, isolamento, forramento e restauração. Cada uma destas fases demanda o instrumental e o material necessários, o que permite organizar a bandeja adequadamente num trabalho a quatro mãos. Se levarmos esse raciocínio para todos os tipos de intervenção clínica, teremos a aplicação dos princípios de produtividade na sua plenitude.

 São os equipamentos principais para um atendimento de alta qualidade

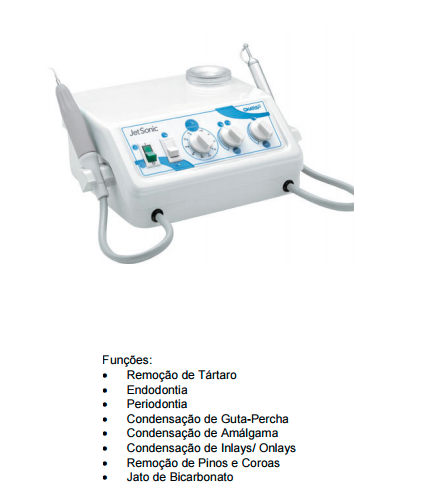

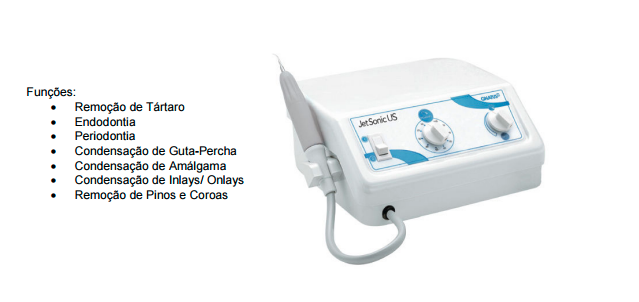

Ultra-som e jato de bicarbonato. Sistema piezoelétrico. Aparelho que reúne características de ultra-som convencional com multifunções, proporcionando máxima eficiência clínica em diversas especialidades.

Ultra-som piezoelétrico:

Atenção especial deve ser dada a um importante elemento do equipamento: o compressor de ar. Como na maioria das vezes este componente está na sala de clínica ou próximo a ela, impõe-se que, além de alta eficiência, tenha um nível de ruído muito compatível, satisfatório (entre 50 e 60 dB) a ponto de sequer ser percebido pela equipe e o paciente.

Como recomendação de biossegurança é extremamente necessário fazer a esterilização correta. Esse é um processo capaz de destruir todas as formas de vida microbiana como bactérias, fungos e vírus, inclusive na sua forma vegetativa e esporulada.

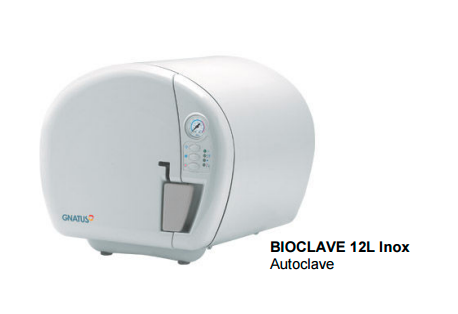

Os métodos de esterilização mais comuns em Odontologia são o uso de calor seco (estufa) e o calor úmido (autoclave), sendo este último o meio mais eficaz e prático. A eficiência de cada método estará na dependência das recomendações do fabricante do produto, bem como na sequência rotineira do protocolo de esterilização (GUANDALINI, S. L. et al. “Como controlar a infecção na Odontologia”. Gnatus Divulgação, Londrina, 1997, 88p.)

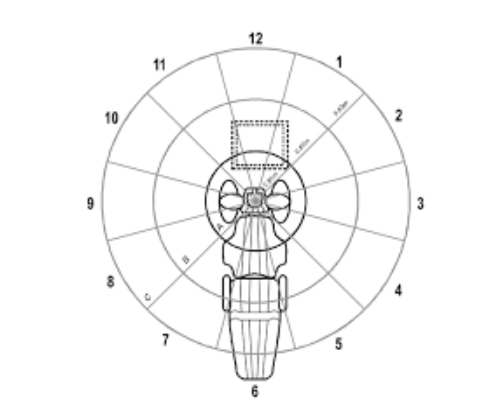

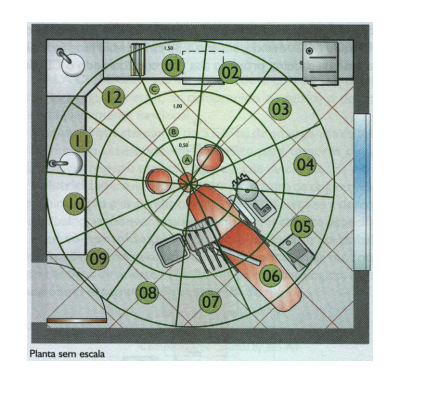

Para a análise da distribuição do equipamento na sala clínica, as entidades ISO/ FDI convencionaram dividir a sala idealizando um mostrador de relógio: o centro corresponde ao eixo dos ponteiros e à boca do paciente, quando em posição supina, e círculos concêntricos (A), (B) e (C) de raios 0.5, 1.0 e 1.5 metros respectivamente, que se destinam à localização dos elementos do equipamento.

 Eixo 6-12 horas: divide a sala em duas áreas, à direita e à esquerda da cadeira. Estas áreas são destinadas ao CD e à ACD, respectivamente.

• Área limitada pelo círculo (A): os instrumentos e as pontas ativas do equipo devem estar situados nela, compreendendo a área de transferência (espaço ideal de apreensão). Aí também devem estar os mochos.
•  Área limitada entre círculos (A) e (B): é a área útil de trabalho, alcançada nos movimentos com o braço estendido (espaço máximo de apreensão).
• Área limitada entre os círculos (B) e (C): indica a área da sala clínica, não devendo exceder os 3 m de diâmetro para não se tornar anti-ergonômica. Aí se localizam os lavatórios e armários fixos, sendo que suas gavetas, quando abertas, devem alcançar o círculo (B).

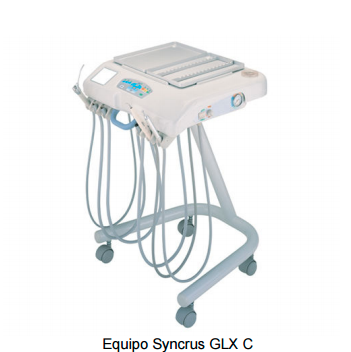

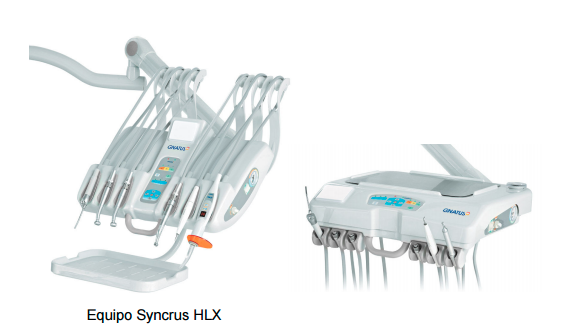

Um equipo de concepção ergonômica pode ser classificado em semi-móvel e totalmente móvel.

 Equipo semi-móvel é conectado à estrutura da cadeira mediante uma haste/ coluna, permitindo assim ascensão/descenso. A partir da coluna, uma haste com ajuste para movimento horizontal e vertical contém o equipo com as pontas ativas, tantas quantas forem necessárias. Apresenta uma ou mais alças para permitir sua aproximação à posição adequada ao trabalho do CD, seja destro ou sinistro (canhoto).

O modelo totalmente móvel compõe-se de uma plataforma sobre rodízios. A partir dessa base, uma coluna sustenta o equipo, a uma altura padrão. Mediante alças, o conjunto pode ser movimentado à vontade, também seja o CD destro ou canhoto.

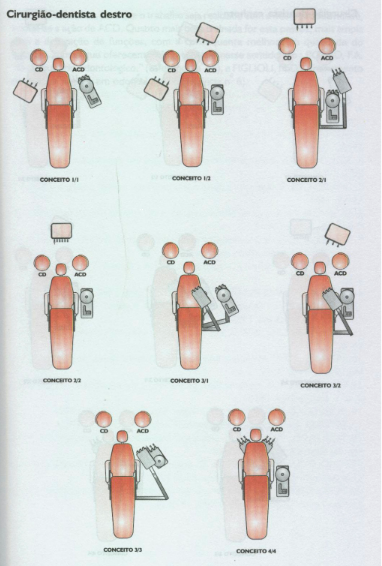

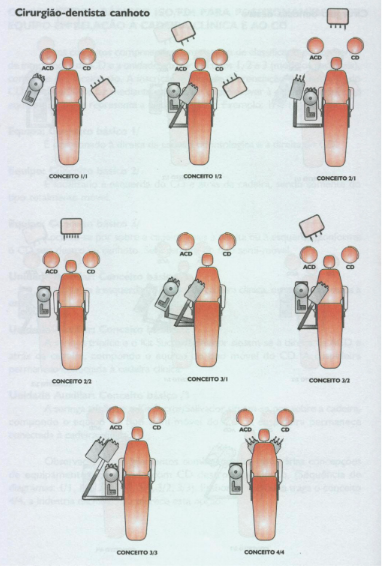

Esses conceitos classificam o equipamento de intervenção do CD e a unidade auxiliar em tipos 1, 2, e 3 (modelos nacionais), conforme sua localização. A inscrição gráfica de diferenciação do elemento do CD e o da ACD se faz mediante uma barra: a esquerda é o equipo e à direita representa a unidade auxiliar. Exemplo: 1/1, 1/2, 2/1, etc.

• É posicionado à direita da cadeira odontológica e à direita do CD.
• É localizado à esquerda do CD e atrás da cadeira, sendo somente do tipo totalmente móvel.

Localiza-se por sobre a cadeira, mais à direita ou à esquerda, conforme o CD seja destro ou canhoto. Será sempre do tipo semi-móvel.

• Localiza-se à esquerda da ACD e da cadeira clínica, estando conectada a esta.
• A seringa tríplice e o Kit Suctor/Salivador situam-se à direita da ACD e atrás da cadeira, compondo o equipo do tipo móvel do CD. A cuspideira permanece conectada à cadeira.
• A seringa tríplice e o Kit Suctor/Salivador situam-se por sobre a cadeira, compondo o equipo do tipo semi-móvel do CD. A cuspideira permanece conectada à cadeira clínica.

 Estes elementos combinados formam várias concepções de equipamentos, de acordo com CD destro ou canhoto. Sequência de diagramas: 1/1, 1/2, 2/1, 2/2, 3/1, 3/2, 3/3. Embora o diagrama traga o conceito 4/4, a indústria nacional não oferece esta opção.
