REGULAGEM DE PULVERIZADORES AGRÍCOLAS DE BARRAS

Antes da regulagem do pulverizador observar:

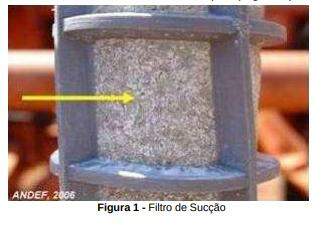

• Verificação da limpeza do(s) filtro(s) de sucção do pulverizador se estiver sujo realizar a limpeza (Figura 1);

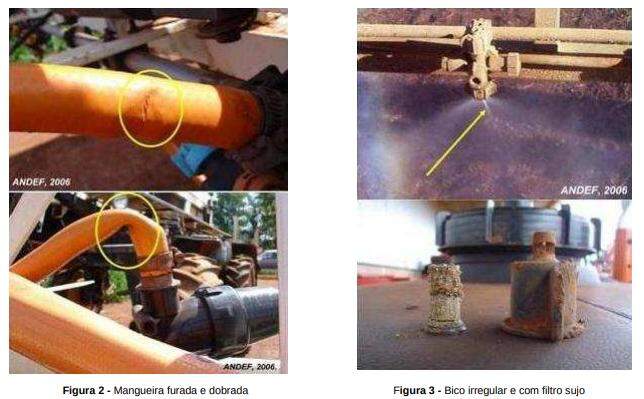

• Verificação das mangueiras condutoras de calda se não estão furadas ou dobradas, para evitar vazamentos e redução no volume aplicado (Figura 2);
• Verificação do regulador de pressão, principalmente os componentes: sede de válvulas, válvulas e molas, se não estão gastas ou presas por impurezas;
• Verificar a manutenção da bomba se não há vazamentos e se está lubrificada (nível de óleo ou graxa);
• Aferições dos bicos da barra de pulverização se são todos do mesmo tipo, se não estão gastos, se não diferem em mais de 10% de vazão e se os filtros estão limpos (Figura 3).

Método de Calibração:

1. Marque 50 metros no terreno a ser tratado;
2. Abasteça o pulverizador;
3. Escolha a marcha de trabalho do trator;
4. Ligue a tomada de potência do trator (TDP);
5. Acelere o motor trator até a rotação correspondente a 540 rpm na tomada de potência (TDP);

6. Inicie o movimento do trator no mínimo 5 metros antes do ponto marcado;
7. Anote o tempo gasto para percorrer os 50 metros;
8. Em terrenos com topografia irregular repita a operação várias vezes e tire a média;
9. Com o trator parado, na aceleração utilizada para percorrer os 50 metros, abra os bicos e regule a pressão de acordo com a recomendada para os diferentes tipos de bicos:
9.1 Bicos cone - de 75 a 200 lbf/pol2;
9.2 Bicos leque - de 30 a 60 lbf/pol2;
10. Colete o volume dos bicos no tempo igual ao gasto para percorrer os 50 metros;
11. Repita essa operação em diversos bicos para obter uma média do volume;

Exemplo: Pulverizador de barras de 18m de largura com espaçamento entre bicos de 0,5m e volume do tanque de 500L. Tempo gasto para percorrer os 50m, 25 segundos e volume médio coletado nos bicos de 0,3L. Indicação do volume de calda por hectare, segundo dados da bula do produto que será aplicado 110L/ha com dosagem do produto de 2L//ha.

Área (A): Comprimento Área Teste x Largura da Barra A: 50m x 18m = 900m²

Número de Bicos (NB):
Largura da Barra / Espaçamento entre Bicos
NB: 18m / 0,5 = 36 bicos

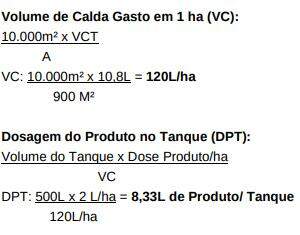

Volume Calda da Área Teste (VCT):
Volume Médio Coletado nos Bicos x Número de Bicos
VC: 0,3L x 36 bicos = 10,8

1º - Se o volume obtido for abaixo do desejado, aumentar a pressão, diminuir a velocidade (mantenha 540rpm na tomada de potência - TDP) ou troque os bicos por outros de maior vazão;

2º - Se o volume obtido for superior ao desejado, diminuir a pressão, aumentar a velocidade (mantenha 540rpm na tomada de potência - TDP) ou troque os bicos por outros de menor vazão.

ATENÇÃO PARA AUMENTAR OU DIMINUIR A VELOCIDADE, TROQUE A MARCHA NÃO ALTERANDO A ACELERAÇÃO.

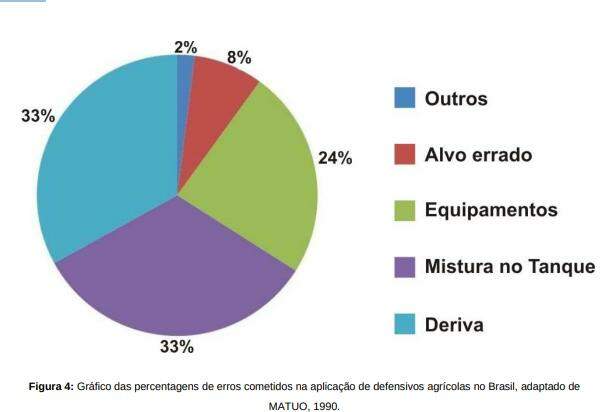

A figura abaixo mostra as principais fontes de erros cometidos nas aplicações de defensivos agrícolas.
