Catálogo de Madeiras Brasileiras para a Construção Civil I

Grupo: pode incluir as espécies Dipteryx odorata, D. ferrea e D. punctata;

Outros nomes: camaru, camaru-ferro, cambaru, cambaru-ferro, champanha, cumaru-amarelo, cumaru-da-folha-grande, cumaru-escuro, cumaru-ferro, cumaru-rosa, cumaru-roxo, cumaru-verdadeiro, cumbari, cumbaru-ferro, muirapagé;

Ocorrência: Brasil - Amazônia, Acre, Amapá, Amazonas, Mato Grosso, Pará, Rondônia;

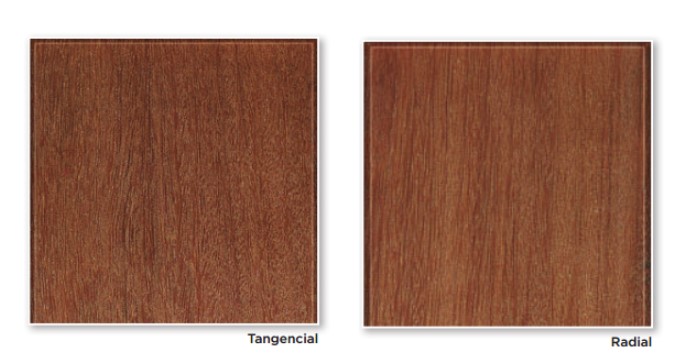

Características sensoriais: cerne e alburno distintos pela cor, cerne castanho-claro-amarelado; brilho moderado; cheiro e gosto imperceptíveis; densidade alta; dura ao corte; grã revessa; textura fina a média, aspecto fibroso atenuado; superfície pouco lustrosa.

• Parênquima axial: visível sob lente, paratraqueal aliforme de extensão losangular, ocasionalmente confluente;

• Raios: visíveis apenas sob lente no topo e na face tangencial, finos, numerosos, estratificados;

• Vasos: visíveis a olho nu, pequenos a médios; poucos; porosidade difusa; solitários, geminados, e múltiplos de 3 a 6; obstruídos por óleo-resina;

• Camadas de crescimento: pouco distintas, demarcadas por zonas fibrosas;

Durabilidade natural: o cerne apresenta alta resistência ao ataque de organismos xilófagos (fungos apodrecedores e cupins). Em ensaios de campo com estacas em contato com o solo, esta espécie apresentou alta durabilidade aos organismos xilófagos e foi considerada com durabilidade superior a 12 anos de serviço em contato com o solo. Apresentou baixa resistência, em ensaios de campo, aos xilófagos marinhos;

Tratabilidade: impermeável às soluções preservativas; o cerne não é tratável com creosoto (óleo solúvel) e nem com CCA (hidro solúvel), mesmo em processo sob pressão.

Trabalhabilidade: a madeira de cumaru é difícil de ser trabalhada, mas recebe excelente acabamento no torneamento. Acabamento ruim nos trabalhos de plaina e lixa é difícil de ser perfurada. Devido à natureza oleosa, a madeira apresenta dificuldade em ser colada. Aceita polimento, pintura, verniz e lustre;

Secagem: é relativamente fácil de secar ao ar, com pequena tendência a racha superficialmente, apresenta empenamento moderado. A secagem artificial é lenta, porém praticamente isenta de defeitos;

Densidade De Massa:

Aparente a 15% de umidade: 1090 kg/m3 / Básica: 908 kg/m3.

Contração:

Radial: 5,3% / Tangencial: 8,2% / Volumétrica: 13,6%.

Flexão:

• Resistência;

- Madeira verde: 123,8 MPa;

- Madeira a 15% de umidade: 178,3 MPa;

• Limite de proporcionalidade - Madeira verde: 83,8 MPa;

• Módulo de elasticidade - Madeira verde: 18547 MPa.

Compressão Paralela Às Fibras:

• Resistência:

- Madeira verde: 59,3 MPa;

- Madeira a 15% de umidade: 94,2 MPa;

• Limite de proporcionalidade - Madeira verde: 44,5 MPa;

• Módulo de elasticidade - Madeira verde: 19306 MPa

• Cisalhamento - Madeira verde: 14,2 MPa;

• Dureza Janka - Madeira verde: 9787 N;

• Tração normal às fibras - Madeira verde: 7,5 MPa;

• Fendilhamento - Madeira verde: 1,1 MPa;

• Dureza Janka - Madeira verde: 9787 N;

•Tração normal às fibras - Madeira verde: 7,5 MPa;

• Fendilhamento - Madeira verde: 1,1 MPa (11 kgf/cm2)
