PROCEDIMENTOS DE SEGURANÇA PARA ANDAIMES

Devido ao dimensionamento da carga máxima suportada pelas sapatas com rodízios e pela solicitação das Normas de Segurança que exigem que: “As torres de andaimes não podem exceder, em altura, a 4 (quatro) vezes a menor dimensão da base de apoio, quando não estaiadas”.

O projeto do Andaime foi dimensionado para suportar com segurança as cargas máximas de trabalho, aos quais estarão sujeitos a esta altura. Lembrando que os trabalhos com andaimes da categoria ao qual o Andaime Tipo Plataforma pertence - “Simplesmente Apoiados”- não poderão exceder a altura de 8 (oito) metros ao ar livre e 12 metros de altura em todos os espaços fechados. Sendo que a altura máxima da plataforma de trabalho em espaços fechados é de, no máximo, 10(dez) metros, conforme EN 1004 (norma européia). A torre de andaime deverá ser corretamente estaiada a partir de 4 metros de altura.

Conforme Norma: “Toda torre de andaime não pode exceder, em altura, 4 (quatro) vezes a menor dimensão da base de apoio, quando esta não for estaiada.” Em casos extremos onde o estaiamento não poderá ser efetuado, a Norma deve ser observada corretamente. Porém, o andaime Tipo Plataforma oferece a possibilidade de ampliação da Base de Apoio, com a montagem da base adicional frontal para ambos os lados. Com a montagem desta, a dimensão da base de apoio do andaime aumenta e conseqüentemente sua altura máxima também.

O Andaime Tipo Plataforma Padrão possui altura máxima de 8 (oito) metros para configuração sobre rodízios. Porém, sendo necessária a realização do trabalho acima citado, o mesmo poderá ser montado temporariamente com a configuração de 9 (nove) metros com rodízio, com redução de sua capacidade de carga máxima e observando que a montagem de base adicional frontal para ambos os lados da torre é obrigatória.

Considerando a estatura média de um usuário de 1,65 m, o andaime de 8 (oito) metros de altura tem sua altura efetiva mínima de 7,5 metros.

A durabilidade do andaime pode variar de acordo com a conservação do mesmo pelo usuário. Por exemplo: O andaime exposto freqüentemente ao tempo, ou mesmo armazenado de forma irregular são fatores importantes para a redução da vida útil do Andaime Tipo Plataforma e seus componentes. O andaime é construído na sua totalidade em Aço SAE 1020. Quando sua proteção superficial é danificada, este com certeza entrará em processo de oxidação (ferrugem) exposto ao tempo. Tal oxidação, dependendo de seu grau de apresentação poderá ocasionar a redução de suas características de resistência mecânica, colocando em risco o uso do andaime pelo usuário. Por isso que o Andaime deve ser sempre inspecionado por pessoa qualificada antes de sua utilização.

Ele tem sua vida útil reduzida de acordo com a carga aplicada ao andaime ao qual está montado, ou mesmo quando da utilização do mesmo sobre piso com rugosidade elevada. (Áspero, Liso, etc.)

O pino poderá sofrer esmagamento (redução de diâmetro), flexão irreversível (deformação plástica do componente, vulgo, torto), perda ou deformação do grampo de fixação ou até cisalhamento (rompimento). O pino trava deverá ser substituído por outro, novo, ou mesmo por outro de idênticas características técnicas. Quando este sofrer uma redução em seu diâmetro de aproximadamente 20%, ou qualquer outra ocorrência citada acima, recomendamos substituí-lo imediatamente.

A massa das configurações abaixo são:

• 4 metros com sapata fixa: 238,2 Kg
• 6 metros com sapata fixa: 301,3 Kg
• 8 metros com sapata fixa: 446,1 Kg
• 10 metros com sapata fixa: 509.2 Kg
• 4 metros com sapata de rodízio: 245,8 Kg
• 6 metros com sapata de rodízio: 427,6 Kg
• 8 metros com sapata de rodízio: 572,4 Kg

O Andaime, foi desenvolvido para não utilizar nenhum tipo de ferramenta em sua montagem ou desmontagem. Seus componentes possuem sistemas automáticos de travamento e engates rápidos

Com pessoal treinado para trabalhos em altura, já foram feitas medições e montagens para 4 metros que levaram cerca de 4 minutos e para 6 metros chegou-se a 7 minutos. Para alturas superiores depende muito das condições da área e piso, bem como da experiencia dos profissionais envolvidos. A produtividade é importante, mas o mais importante é que a montagem seja feita com todas as condições de segurança, respeitando-se a norma e o ritmo dos profissionais trabalhando em equipe.

Conforme Norma NBR 6494, “Devem ser tomadas precauções especiais, durante a montagem, movimentação e utilização de andaimes próximos às redes elétricas. Toda a fiação elétrica para iluminação e força utilizada em andaimes deve ser em cabo isolado. Tais cuidados são importantes para se evitar riscos de choque elétrico pelo usuário, devido á matéria prima usada na construção do andaime ser em material condutor. (Metal) O operação de aterramento deve ser feita por profissional habilitado, com acompanhamento da Segurança do Trabalho.

A capacidade de carga estática máxima do Andaime Tipo Plataforma é de 1500 Kg distribuídos uniformemente sobre a plataforma de trabalho. Tal capacidade se reduzirá em torno de 15% a cada montante de 2 metros de altura a partir do solo.

O Andaime Tipo Plataforma possui 2 (duas) formas de regulagens para superar os desníveis de terreno. A regulagem fina em 100 mm, proporcionada pela Sapata Ajustável e a regulagem especial de 1500 mm, gerada pelo posicionamento desnivelado da Lateral no Quadro na montagem da base (apoio) da torre de andaime.

A quantidade de pessoas que poderão trabalhar na plataforma de trabalho fica restringida pelo peso suportado pela plataforma, em cada nível do andaime, onde a mesma será montada e pelo espaço necessário para a realização do trabalho pelo usuário de forma segura. Recomenda-se a utilização da plataforma de trabalho, em no máximo por duas pessoas (área de 1 metro quadrado por pessoa) mais equipamentos.

É proibido pelas Normas de Segurança o trabalho de pessoas em diferentes níveis de plataformas de trabalho de uma mesma torre de andaime. Pode ocorrer a queda acidental de algum componente sobre os trabalhadores em níveis inferiores de trabalho.

Este Procedimento fornece informações gerais sobre os componentes, Montagem, Inspeção e uso de Andaimes Modulares e Tubulares.

A finalidade dos andaimes é possibilitar posições de trabalho seguras em locais elevados. Para eliminar o risco de exposição a quedas o andaime deve possuir:

• Guarda-corpo;
• Corrimão;
• Plataforma completa.
• Para diminuir o risco de queda de materiais ou ferramentas do andaime, este deve ter rodapé rígido e travado. Caso as condições do local não o permitam deve-se isolar a área ao redor com etiqueta: “ENTRADA RESTRITA”
• Antes de montar um Andaime considere os riscos de fontes elétricos, mecânicas, pneumáticas, térmicas e químicas, em áreas próximas, aéreas ou não. Considere ainda interferências com outros trabalhos.
• Não é permitida a utilização de andaimes sob chuva ou ventos fortes.
• Andaimes não devem ser usados para apoio temporário de equipamentos.
• Materiais como tijolos, blocos de concreto e outros, não devem ser empilhados sobre plataformas de andaimes (máximo de 3 tijolos ou blocos por pilha).

são compostos de módulos Pré-Fabricados, Contraventados transversais e elementos de travamento a fim de manter as partes firmes nos lugares.

são feitos de tubos de vários comprimentos unidos por acopladores especiais para suportar praticamente qualquer tipo de plataforma de trabalho.

• A supervisão deve treinar os funcionários para a montagem de andaimes e supervisioná-la sempre que forem executar esta tarefa.
• Caso seja necessário montar andaimes mais altos do que 15 metros, este deverá ser aprovado pelo Engenheiro de Segurança ou Engenheiro de Produção.
• Somente profissional habilitado poderá projetar andaimes mais altos do que 35 metros.
• Quando não for possível eliminar riscos de queda, use equipamentos de proteção, ao montar, desmontar e modificar andaimes.
• Examine a superfície onde o andaime será montado e coloque as sapatas em local firme e adequado para suportar o máximo de carga pretendida. Se for solo natural devem-se colocar placas de madeira para distribuir o peso do andaime e evitar afundamento.

• Pranchões do andaime e blocos de alvenaria não são fundações apropriadas para andaimes.
• Parafusos reguladores devem ser instalados somente entre a placa da base e a estrutura vertical. Eles nunca devem ser usados junto com roldanas. Parafusos reguladores não devem ser estendidos além de 30 cm.
• A posição e a quantidade de contraventamentos não apenas restringem o movimento lateral, mas também determinam à resistência do andaime. Os contraventamentos devem ter um tamanho tal que automaticamente alinhem e esquadrem os membros do andaime de forma que este esteja sempre aprumado, esquadrinhado e rígido.
• Quando a altura do andaime for maior que 3 vezes o lado menor de sua base, este deve ser fixo à construção ou estrutura na altura de cada lance (um sim, um não) e a cada 9 metros horizontalmente.

• Corrimão (de 1,0 m de altura);
• Guarda-corpo rígido e seguro;
• Piso de pranchões ou pré-fabricados de no mínimo 4 cm de espessura providos de cantoneiras ou taliscas fixadas nas suas extremidades de modo a impedir que se desloquem da base de apoio;
• Rodapés rígidos e travados.
• Os acessos às plataformas dos andaimes podem ser feito por escadas acopladas aos andaimes (de preferência) ou por escadas portáteis.
• Escadas portáteis de acesso a andaimes tubulares devem ter inclinação de 4:1 para evitar que um tubo horizontal interfira com o uso da escada.
• Deve ser possível aos usuários do andaime passar da escada de acesso à plataforma sem necessidade de passar sobre o guarda-corpo. Deve ser providenciada uma abertura para entrada.
• Andaimes móveis devem ser montados sobre superfícies lisas. Caso as condições do local não o permitam, devem-se providenciar perfis “U” metálicos como trilhos para as rodas.
• Durante a montagem e uso de andaimes móveis, devem-se manter suas rodas travadas. Não é permitida a presença de pessoas ou carga sobre o andaime móvel durante o seu deslocamento

• A carga máxima do andaime consiste na soma do peso dos operários e materiais sobre o andaime, mais o peso do andaime.
• Os andaimes e seus componentes devem ser capazes de suportar no mínimo 4 vezes a carga máxima pretendida.
• Os materiais devem ser igualmente distribuídos nas superfícies das plataformas (e não concentrados numa pequena área).
• No caso de andaimes móveis, o fator limitante no cálculo da carga máxima permitida é a capacidade das rodas. Como esta capacidade é variável, verifique a especificação do fabricante para as rodas em uso.

• O andaime deve ser inspecionado visualmente todos os dias pelos encarregado responsável da equipe do respectivo trabalho ou técnico de segurança, para verificação de possíveis defeitos que possam afetar a integridade de sua estrutura e autorizar seu uso diariamente ou toda vez que mudar de local de trabalho.
• Os componentes devem ser inspecionados antes da montagem e durante a desmontagem dos andaimes.
• Qualquer peça com defeito deve ser imediatamente descartada.

• Trincas, em especial perto do vão central de corrimão, contraventamentos e tubo de aço;
• Devem-se procurar indicações de que arcos de solda possam ter riscado os componentes;
• Os componentes dos andaimes devem estar retos sem empenos, dobras, dentes e ferrugem comprometedores;
• As soldas feitas pelo fabricante devem estar livres de trincas e nas extremidades dos tubos não devem ter quebras ou rachaduras;
• Plataformas pré-fabricadas não devem ter parafusos ou rebites soltos, estrutura empenada torta ou amassada;
• Os pranchões devem estar livres de apodrecimento, fendas e cortes na madeira;
• Não deve haver danos em parafusos, travas de ferro e cantoneiras;
• Todos os dispositivos de conexão rápida devem ser inspecionados para constatar se operam adequadamente;
• As rodas devem ter superfície de rolamento lisa, torniquete agindo livremente e mecanismo de travamento em boas condições;
• Não é permitido fazer modificações nem soldas em peças de andaimes.

• Antes de usar o andaime, o Supervisor da montagem deverá fixar uma etiqueta de Liberação de uso do andaime que deverá ser colocada próxima à escada de acesso do andaime de maneira a ficar bem visível às pessoas que irão utilizá-lo. É proibido a utilização de qualquer andaime sem a devida liberação.

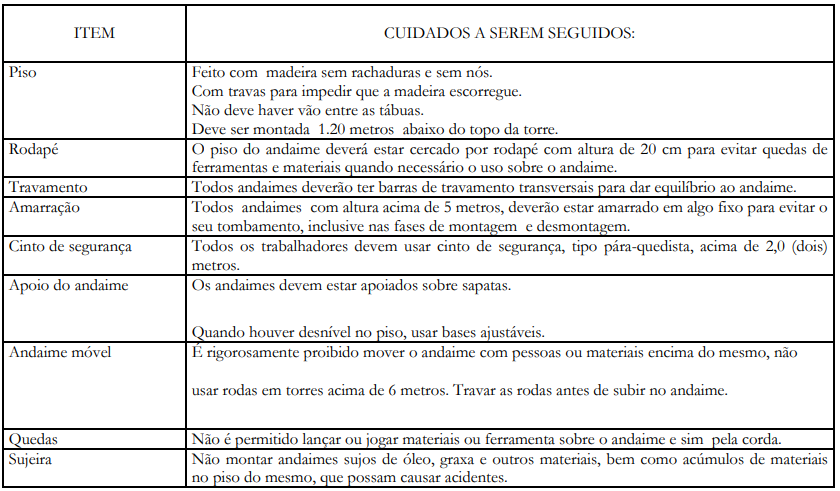

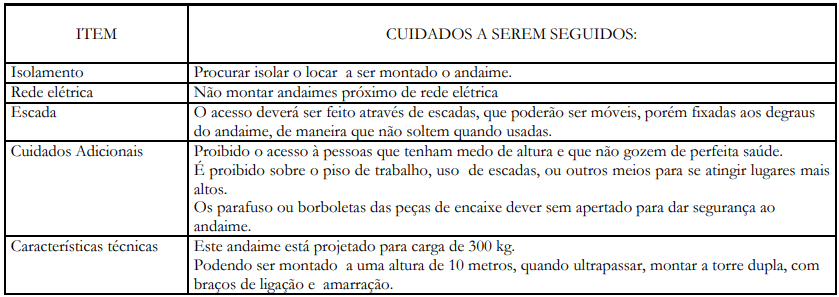

Verificar sempre:

• Tábuas soltas e trincadas;
• Falta de guarda-corpo;
• Falta de travamento;
• Se o andaime está amarrado;
• Se à falta de uso dos E.P.I.s.
