1 ESCOLHA DO LOCAL DE INSTALAÇÃO DA UNIDADE INTERNA

• A unidade deverá ser instalada no local onde o ar insuflado possa circular de maneira uniforme em todo o ambiente;
• Evite que o ar externo entre em contato com a unidade;
• Evite a obstrução da entrada ou saída do ar;
• Evite fumaça ou vapor de água;
• Evite a possível geração, penetração, permanência ou vazamento de gases inflamáveis;
• Evite a proximidade de equipamentos de alta frequência (como soldadores de alta frequência, etc.);
• Evite locais onde sejam frequentemente usadas soluções ácidas;
• Evite locais onde sejam frequentemente usados certas pulverizações especiais;
• Não instale acima de instrumentos musicais, televisores, computadores ou outros itens valiosos;
• Não instale nenhum dispositivo de alarme contra incêndio, perto da saída de ar da unidade (durante o funcionamento, o dispositivo de alarme pode ser indevidamente acionado pelo ar quente movimentado pela unidade).

VERIFIQUE SE EXISTE ESPAÇO SUFICIENTE PARA A INSTALAÇÃO E MANUTENÇÃO

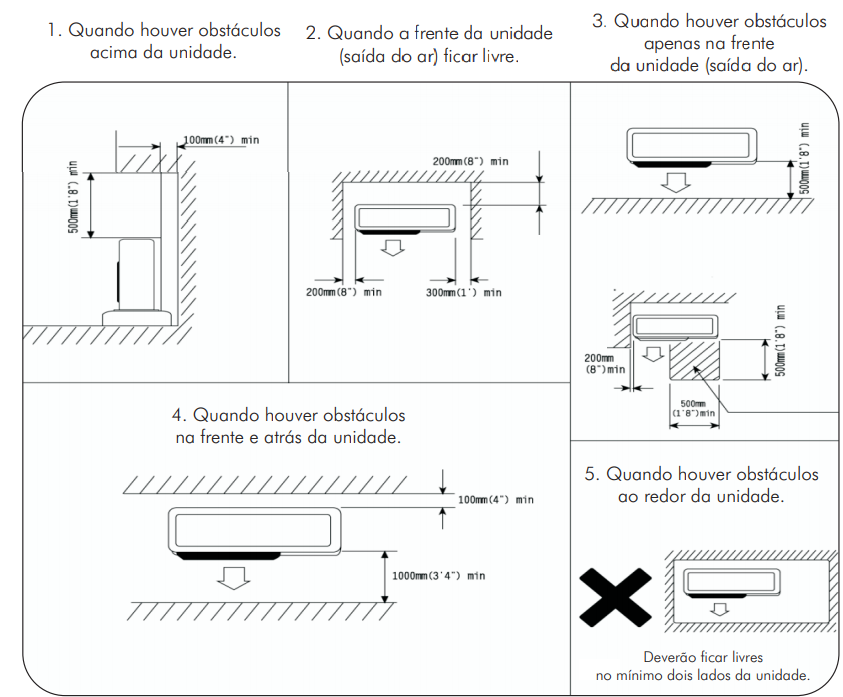

• Recomendamos verificar se existe espaço suficiente entre a unidade e as paredes para garantir o funcionamento adequado e a segurança da instalação.

LIMITES DE ALTURA DAS UNIDADES INTERNA E EXTERNA

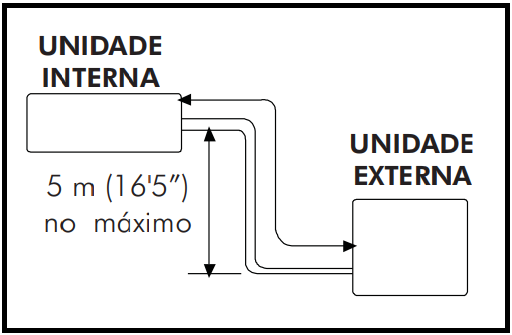

• Tanto a unidade interna quanto a unidade externa poderão ficar mais elevadas, mas a diferença na altura deverá atender às exigências indicadas.
• Tente reduzir ao máximo a curvatura das tubulações, para evitar uma possível diminuição do rendimento das unidades.

ESCOLHA DO LOCAL DE INSTALAÇÃO DA UNIDADE EXTERNA

• Instale a unidade externa em um local que possa suportar o peso do aparelho e não permita muita vibração ou ruído;
• Instale a unidade em um local onde não fique exposta a chuva ou sol direto e permita ventilação adequada;
• O ruído provocado pela unidade não afetará as imediações;
• Não instale a unidade em estruturas que não sejam metálicas;
• Não instale a unidade em locais sujeitos a geração, passagem, permanência ou vazamento de gases inflamáveis;
• Permita a drenagem da água que se condensa na bandeja inferior durante o funcionamento;
• Evite que a saída do ar fique diretamente contra os ventos locais.

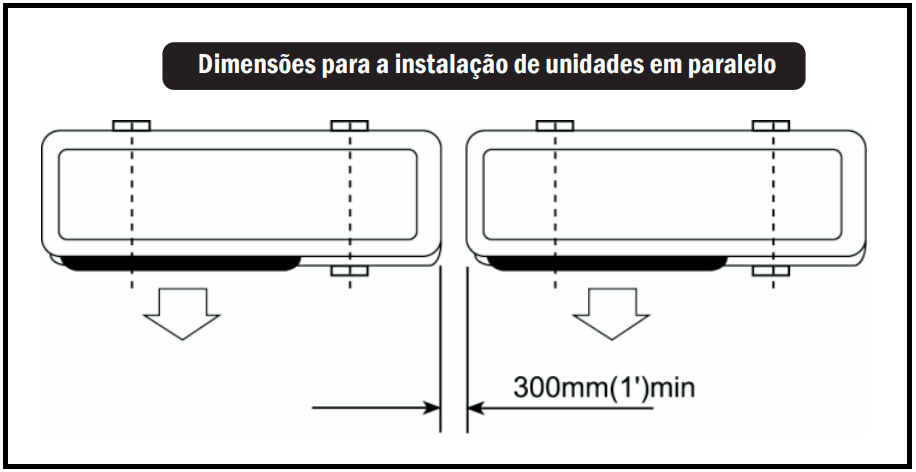

2 Detalhes do espaço necessário ao redor da unidade externa

ACESSÓRIO DE INSTALAÇÃO DA UNIDADE INTERNA

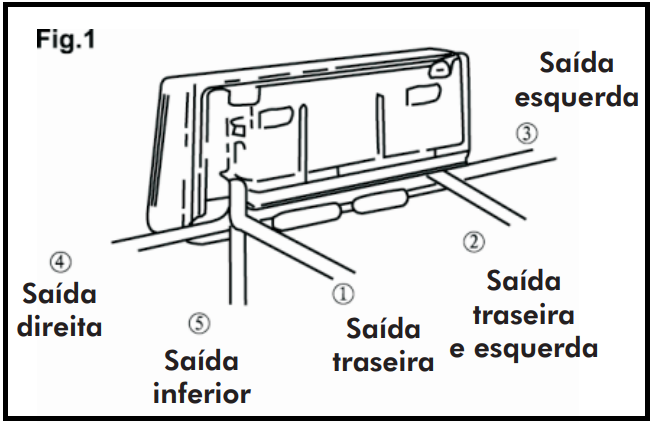

As tubulações poderão ser conectadas nas direções 1, 2, 3, 4 e 5, conforme ilustrado na Fig. 1. Caso as tubulações sejam conectadas nas direções 3, 4 e 5, deverá ser aberto um sulco no local adequado da base de sustentação.

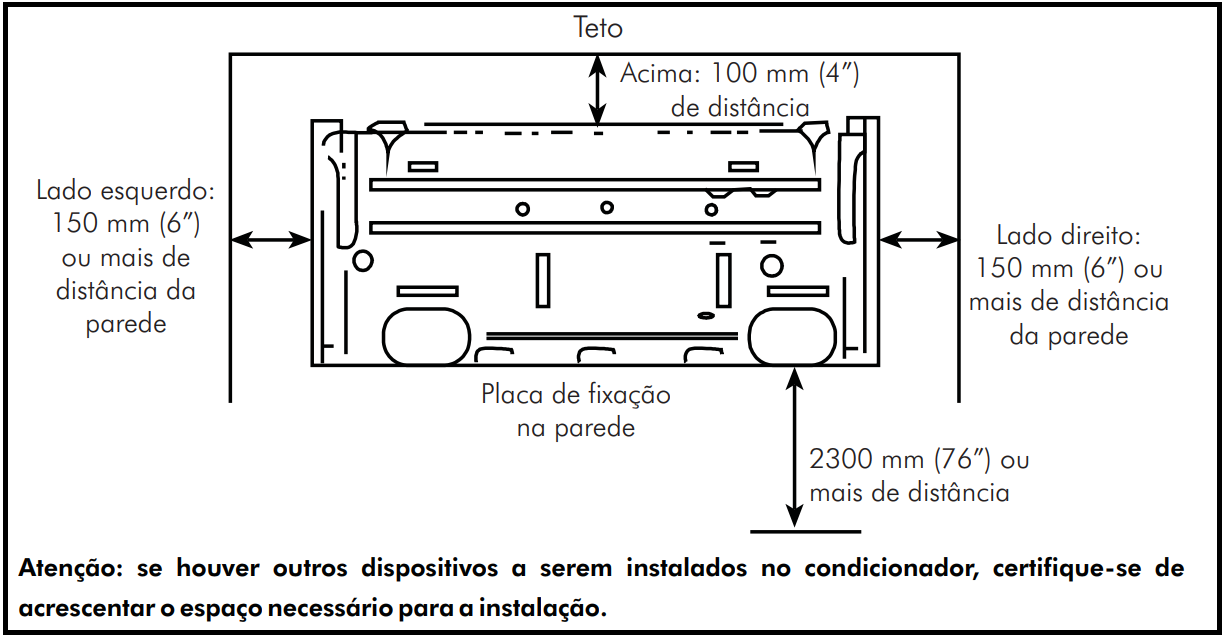

1. Instalação da placa de fixação na parede Fixe firmemente a placa de montagem na parede, usando parafusos. Confira o nivelamento da placa. A inclinação da placa de montagem pode prejudicar a drenagem uniforme da água condensada.
2. Perfuração dos orifícios na parede Perfure os orifícios em pontos ligeiramente abaixo da placa de montagem, com um diâmetro de 65 mm (2-3/5”) e o orifício da borda externa 5 - 1 0 m m (1/5-/5”) mais baixo (Fig. 2), de forma que a água condensada possa escorrer continuamente para fora. Corte no comprimento adequado a tubulação que atravessará a parede, na medida da espessura da parede mais 3-5 mm (1/10-1/5”), e insira a tubulação conforme ilustrado na Fig. 2.
3. Instalação da tubulação de drenagem Instale as tubulações da unidade interna, de acordo com a direção do orifício na parede. Envolva firmemente com fita adesiva a tubulação de drenagem e as tubulações. Certifique-se de que a tubulação de drenagem fique sob as tubulações (Fig. 3). (Caso uma parte da tubulação de drenagem fique dentro do aposento, poderá ocorrer alguma condensação de água na superfície, se a umidade ambiente for muito elevada.)

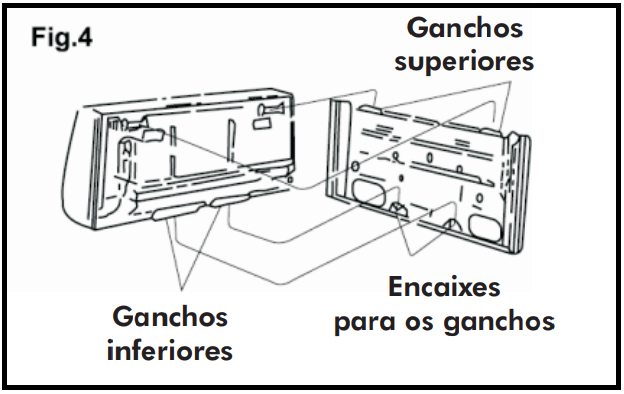

4. Instalação da unidade interna Passe os fios de conexão, as tubulações e a tubulação de drenagem, através do orifício na parede. Pendure a unidade interna nos ganchos superiores da placa de fixação na parede, de forma que os ganchos inferiores da unidade interna coincidam com os encaixes inferiores da placa de fixação na parede (Fig. 4).

ACESSÓRIO DE INSTALAÇÃO DA UNIDADE EXTERNA

• Tente despachar a unidade externa para o local de instalação, ainda na embalagem original;
• Uma vez que o centro de gravidade da unidade não coincide com o centro do ponto de instalação, deverão ser tomadas precauções especiais quando forem usados cabos para suspender a unidade;
• A unidade externa não deverá ser inclinada mais de 45º durante o transporte. (Não deixe a unidade externa na posição horizontal.);
• Use parafusos de expansão, para fixar os suportes de instalação na parede;
• Use parafusos e porcas para fixar firmemente a unidade externa nos suportes e mantenha a unidade nivelada;
• Caso a unidade seja instalada no alto de uma parede ou no teto de um edifício, os suportes terão que ser firmemente fixados para resistir as vibrações normais de operação e aos ventos mais fortes.

3 CONEXÃO DAS TUBULAÇÕES COMUNS E VÁCUO

Conexão das tubulações comuns

• Não deverá ser permitida a entrada de poeira, materiais estranhos, ar ou umidade, no sistema de condicionamento do ar. A conexão da tubulação com a unidade externa deverá ser realizada com o máximo de atenção. Tente evitar ao máximo o excesso de curvas; caso contrário poderá haver endurecimento ou rachadura das tubulações de cobre. A conexão das tubulações deverá ser realizada com ferramentas adequadas, de forma a garantir os torques de aperto corretos. O torque excessivo poderá danificar as juntas, ao passo que o torque insuficiente poderá resultar em vazamentos.

Purga do ar com a bomba de vácuo

1. Verifique se a conexão das tubulações foi corretamente executada; retire o tampão da válvula de carga e conecte o manômetro do coletor e a bomba de vácuo à válvula de carga, usando as mangueiras de serviço.
2. Abra a válvula do lado de baixa pressão do manômetro do coletor, acionando em seguida a bomba de vácuo. Provoque o vácuo na unidade interna e nas tubulações de conexão, até que a pressão caia abaixo de 1,5 mm/Hg (medir com vacuômetro). Uma vez atingido o vácuo desejado, feche a válvula do lado de baixa pressão do coletor e desligue a bomba de vácuo.
3. Desconecte as mangueiras de serviço e reinstale o tampão da válvula de carga.
4. Retire as tampas obturadoras e abra totalmente a válvula dupla e a válvula tripla, usando uma chave para válvulas.
5. Aperte as tampas obturadoras da válvula dupla e da válvula tripla, exercendo os torques.

Adição de refrigerante

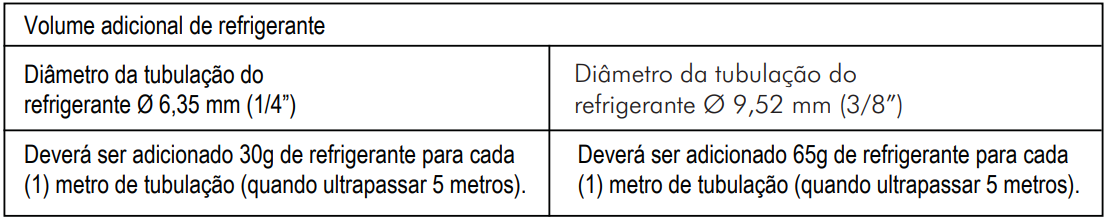

Será necessário adicionar mais refrigerante, se a tubulação medir mais de 5 metros (16'5”) de comprimento. Esta operação só poderá ser realizada por um profissional técnico; quanto ao volume adicional.

Inspeção quanto a vazamentos

Uma vez concluída a conexão com as tubulações, use um aparelho de inspeção quanto a vazamentos ou água com sabão para examinar cuidadosamente se algumas das conexões está vazando. Este passo é importante para se confirmar a qualidade da instalação. Caso seja constatado algum vazamento, a correção adequada deverá ser realizada imediatamente.
