Procedimento Operacional da Pintura Industrial (PIN)

Objetiva orientar a forma de execução de pinturas em superfícies metálicas e de madeiras, e padronização de cores, conforme orientação da legislação e critérios internos adotados pela Cesan nas obras de expansão e manutenção dos sistemas de água e esgoto.

Este procedimento aplica-se a todas as obras e unidades internas da Cesan

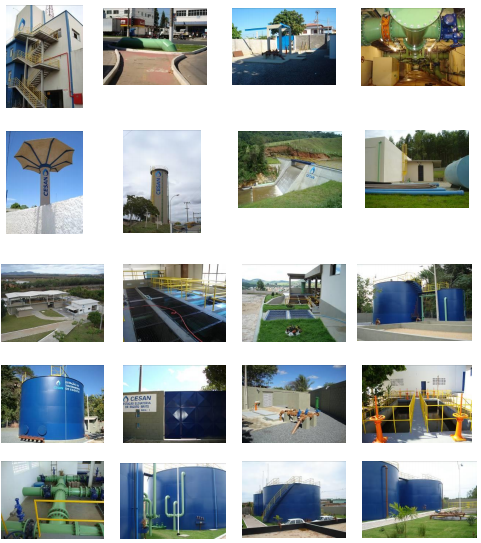

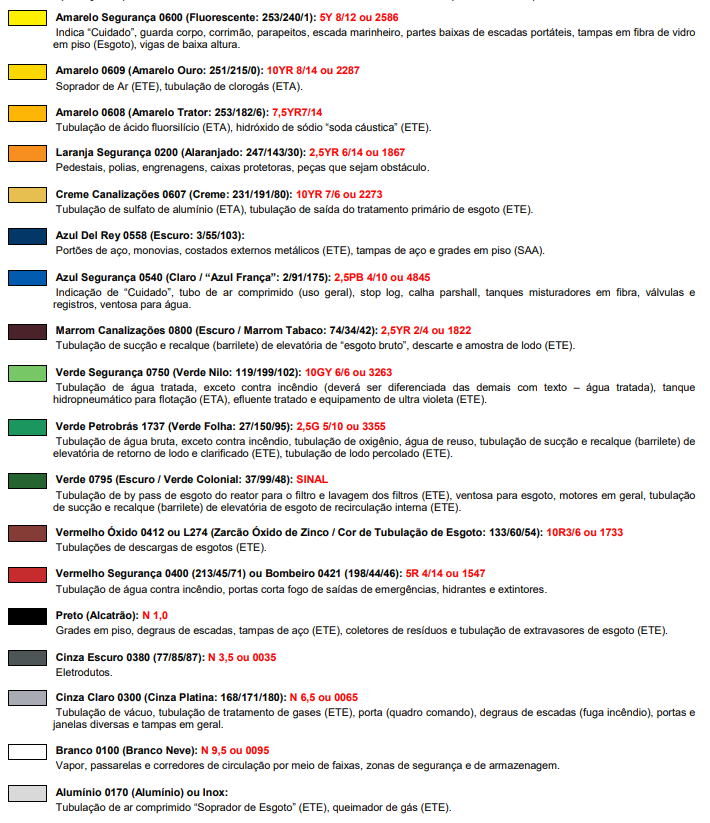

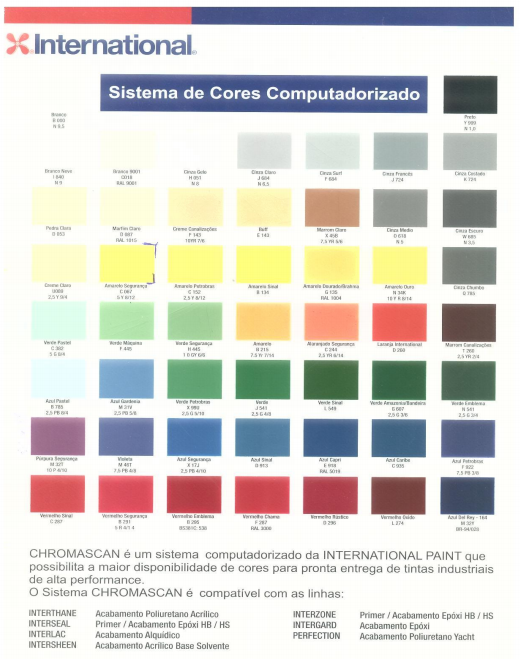

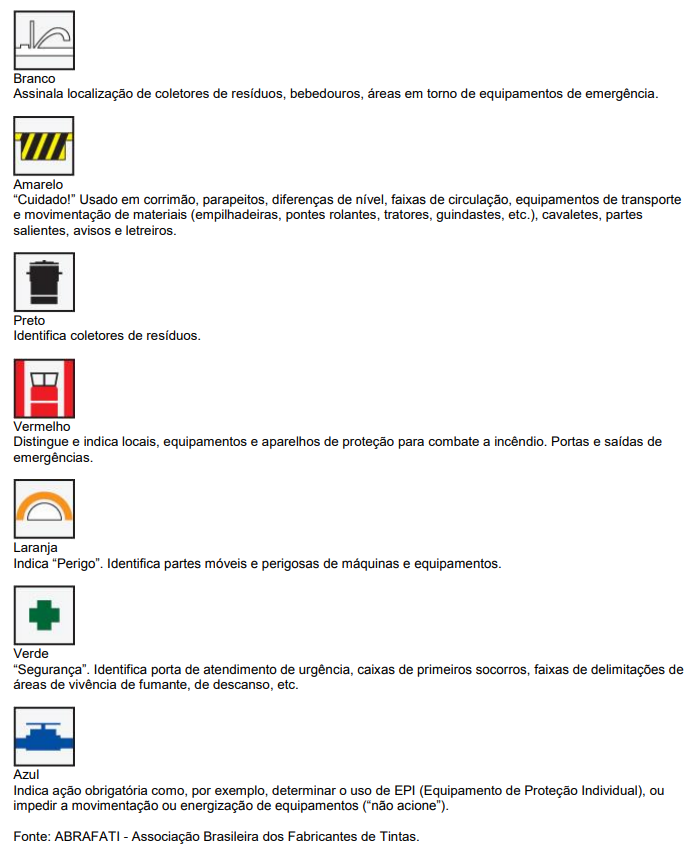

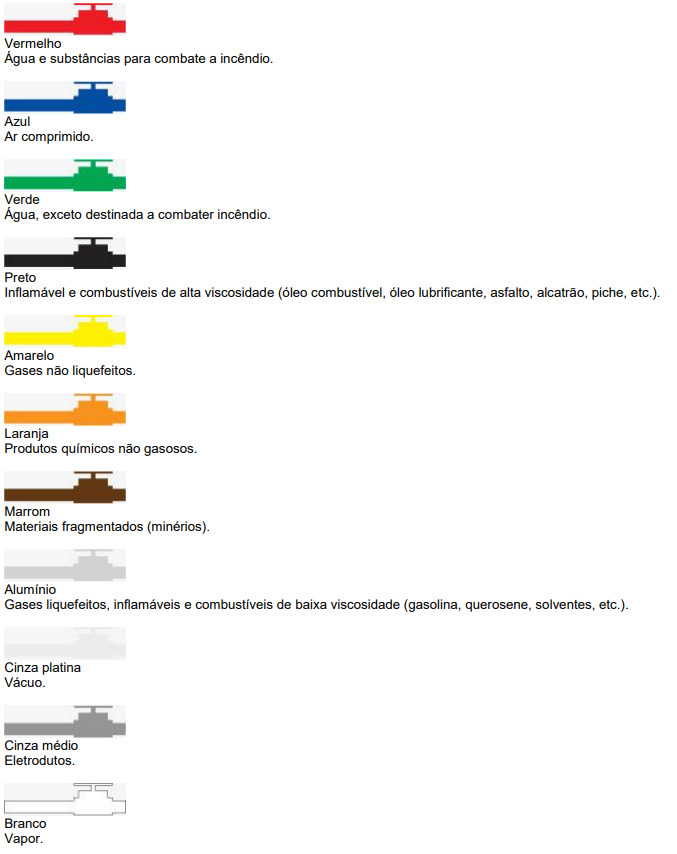

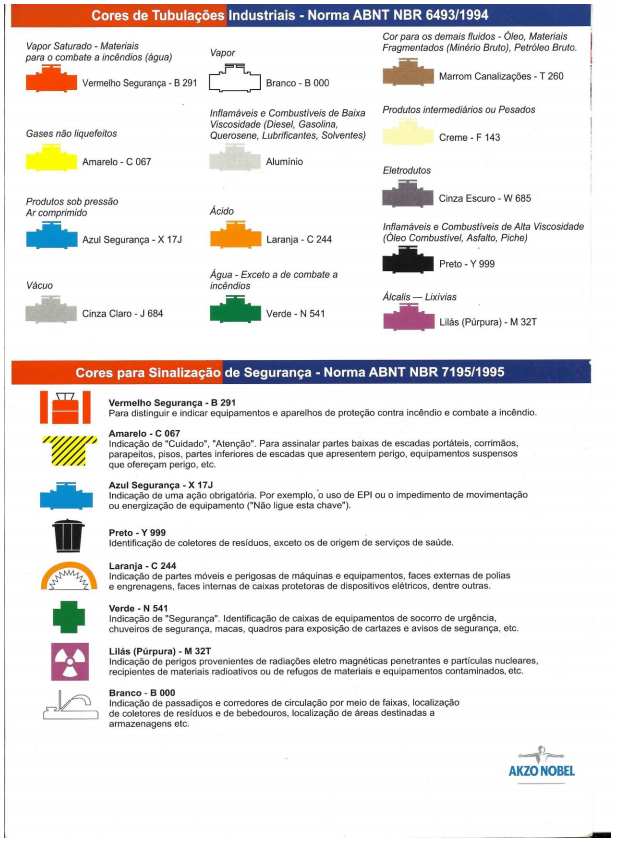

OBS: Cor da Tinta (nome de mercado: RGB-vermelho/verde/azul): nº padrão ou petrobrás (quando existir) 00 . Aplicações (demais detalhes, consultar a NR 26 e modelos usados pelo mercado).

• Arquitetônicas: que oferecem estética e parcial proteção, utilizadas na construção civil e instalações não sujeitas a ataques agressivos.
• Industriais: que aliam o efeito estético ao protetivo tanto na manufatura quanto na manutenção industrial.

• Proteção por Barreira: quando a película forma uma barreira entre o substrato e o ambiente.
• Proteção Anódica: quando se utilizam pigmentos inibidores de corrosão (zarcão, cromato de zinco e outros).
• Proteção Catódica: quando se utilizam primers ricos em zinco sendo este sacrificado em benefício do ferro.

A palavra corrosão vem do latim “corrodere” = corroer, roer e descreve um processo de ataque destrutivo aos materiais, por processos físicos, químicos ou eletroquímicos, e que se apresenta predominantemente em metais devido a seu largo emprego pelas indústrias na fabricação de equipamentos. Entende-se por corrosão a tendência natural que um material metálico tem em retornar a sua composição primária. O motivo é que a maioria dos metais são quimicamente instáveis em relação ao meio a que ficarão expostos. Na atmosfera, a corrosão é provocada pela umidade e presença de sais, ácidos, álcalis e diversos produtos químicos. Quanto maior for a contaminação do meio, maior será a corrosão, fator que observamos com freqüência nas regiões industriais e orla marítima, em função de serem ambientes extremamente agressivos. Os prejuízos causados pela corrosão têm conseqüências verdadeiramente gigantescas, quando se observa que ¼ da produção mundial de aço, destina-se a reposição de materiais consumidos por ela, além de causar problemas quanto à segurança e também a estética, desvalorizando os equipamentos. No combate a corrosão, a proteção pela pintura é o método mais empregado, pois nele aliam-se as vantagens de eficiência, facilidade de execução e baixos custos, aos efeitos estéticos e decorativos que a pintura confere aos equipamentos pintados.

O desempenho de um revestimento anticorrosivo está diretamente ligado a escolha adequada do tipo de tinta e do adequado preparo de superfície. Uma superfície limpa, seca, isenta de contaminantes e ferrugem, é uma base perfeita para uma boa performance de um sistema de pintura. Alguns dos métodos de preparo de superfície estão aqui resumidos e deverão ser avaliados, determinando-se o grau de preparo mais adequado para diferentes situações.

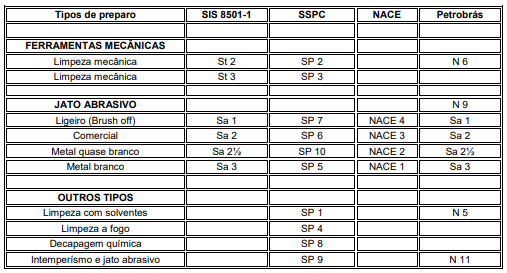

Para a perfeita preparação de superfícies de aço, foram estabelecidas normas internacionais entre as quais se destacam as seguintes:

• NORMA ISO 8501-1 - PREPARATION OF STEEL SUBSTRATES BEFORE APPLICATION PF PAINTS AND RELATED PRODUCTS.
• NORMA NACE RM 01 70 - NATIONAL ASSOCIATION OF CORROSION ENGINEERS.

Grau A: Superfície de aço inteiramente recoberta por carepa de laminação, intacta aderente e sem corrosão.
Grau B: Superfície de aço com princípio de corrosão e da qual a carepa de laminação começa a destacar-se.
Grau C: Superfície de aço de onde a carepa de laminação foi eliminada pela ação da corrosão ou pode ser removida por raspagem, podendo apresentar pequenas cavidades visíveis.
Grau D: Superfície de aço da qual a carepa de laminação tenha sido removida pela ação da corrosão, e que apresenta grande formação de cavidades visíveis.

Antes de preparar a superfície por um dos métodos a seguir, é essencial a remoção de todo óleo, graxa e contaminantes em geral, através de limpeza com solventes, detergentes, emulsões, vapor, etc. Vale salientar que este processo não remove ferrugem nem escamas. Quanto à segurança, são necessárias precauções quando do uso de solventes, não só pela inflamabilidade, como também pela sua toxidez.

Raspagem, lixamento ou escovamento manual de forma cuidadosa, para remoção de toda carepa de laminação solta, oxidação, respingos de solda e outras impurezas. Limpa-se a seguir com ar comprido ou escova limpa, deixando a superfície com leve brilho metálico, porém com riscos.

Raspagem, lixamento ou escovamento manual ou mecânico de forma cuidadosa. A limpeza deve-se proceder da mesma maneira que o padrão St 2, porém, de uma forma mais minuciosa. Após a limpeza e escovamento, a superfície apresentará intenso brilho metálico, porém com riscos.

O jato é aplicado rapidamente e remove a carepa de laminação solta e outras impurezas. Este tratamento não se aplica a superfícies que apresentam grau A de intemperísmo.

Jateamento cuidadoso a fim de remover praticamente toda a laminação, óxidos e partículas estranhas. Caso a superfície possua cavidades (pites) apenas ligeiros resíduos poderão ser encontrados no fundo da cavidade, porém 2/3 de uma área de 1 polegada quadrada deverão estar livres de resíduos visíveis. Após o tratamento a superfície deve apresentar uma coloração acinzentada. Este padrão não se aplica a superfícies com grau A.

Jateamento total ao metal branco. Elimina-se toda carepa de laminação, óxidos e outras partículas estranhas de modo que a superfície fique totalmente livre de resíduos visíveis. Após a limpeza, a superfície deverá apresentar cor cinza.

Jateamento total ao metal branco. Elimina-se toda carepa de laminação, óxidos e outras partículas estranhas de modo que a superfície fique totalmente livre de resíduos visíveis. Após a limpeza, a superfície deverá apresentar cor cinza clara e uniforme

1. Tipo de equipamento a ser utilizado no jateamento incluindo citação dos filtros separadores e bicos.
2. Indicação dos solventes e materiais utilizados.

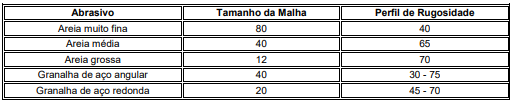

3. Tipo e granulometria do material abrasivo, em função dos perfis de rugosidade a serem obtidos com o jateamento.
4. Escolha e controle do abrasivo utilizado.
5. Limpeza final após o jateamento, antes da aplicação dos sistemas de pintura.

1. Arredondamento de cordões e eliminação de pingos de solda e vãos entre chapas.
2. Remoção de óleos, graxas ou quaisquer contaminantes, utilizando-se panos limpos embebidos em solventes apropriados.

3. Jateamento:

3.1) Jateamento com “areia” por meio de ar comprimido. A areia deverá estar seca, peneirada, isenta de argila, mica, sal, pó, umidade ou outras contaminações. A areia deve apresentar granulometria que confira a superfície o perfil de rugosidade adequado ao sistema de pintura (atualmente está em desuso).

3.2) Jateamento com granalha de aço por meio de ar comprimido. A granalha (angular ou esférica) deve apresentar granulometria que confira à superfície, perfil de rugosidade adequado ao sistema de pintura a ser aplicado.

3.3). Após o jateamento, a superfície deve ser limpa por meio de escova, aspirador de pó ou jato de ar seco de forma a remover as partículas soltas.

3.4). A aplicação da primeira demão deve ser feita antes que apareça qualquer sinal de oxidação e na mesma jornada de trabalho que foi feito o jateamento. Deve ser observado o intervalo máximo de 6 horas (ambiente industrial leve) e 4 horas (ambiente industrial agressivo) entre o início do jateamento abrasivo e o termino da aplicação da primeira demão.

Não devem ser executados trabalhos de jateamento em superfícies sujeitas a ficarem molhadas antes da pintura, ou quando as superfícies estiverem a uma temperatura menor que 3°C acima do ponto de orvalho, ou ainda quando a umidade relativa do ar exceder a 85 %, a menos que seja utilizado o jateamento abrasivo úmido ou hidrojateamento, onde nestas duas situações deverá ser consultada a área técnica.

A superfície deverá ser limpa, seca e isenta de contaminantes e ferrugem, para uma obter um bom acabamento de pintura, além da escolha adequada do tratamento anticorrosivo e tipo de tinta a ser usado para cada material específico.

Após a preparação da superfície e limpeza, aplicamos primer (zarcão: peças de “ferro” / galvit: peças galvanizadas e epóxi: peças em aço e em geral conforme projeto); após aplicação do primer conforme projeto, aplicamos a pintura de acabamento com tintas de acabamento que deverão ser diluídas com solventes específicos (alquídicas – esmalte sintético: adequada para áreas administrativas / epóxi e poliuretano acrílico – PU: usadas nas áreas industriais, sendo o PU o mais adequado para superfícies expostas ao tempo, por ser mais resistentes aos raios solares).

As orientações descritas acima não descartam a utilização de normas específicas e nem prescrições técnicas de projetos e editais de licitação para execução de pinturas, que venham ser necessários o perfeito acabamento e durabilidade das superfícies tratadas.
