Padrões de Representação Gráfica para Produtos do Vestuário

A aplicação de padrões na construção de desenhos técnicos e soluções nos procedimentos de construção de representação gráfica permitiu um melhor desempenho nas atividades, por parte dos alunos, no que diz respeito à elaboração dos desenhos, a produtividade, qualidade e variações na criação de modelos, bem como na otimização dos trabalhos na modelagem, corte, produção e confecção das peças de roupas.

É pelo domínio de uma linguagem gráfica e visual, que o futuro desenhista de moda mostra as formas estéticas com movimentos, cores e texturas, pelo croqui, que no contexto do vestuário é o desenho artístico do modelo da roupa. Porém, obrigatoriamente deve vir acompanhado de seu complemento, ou seja, do desenho técnico que representa as formas funcionais (diagramadas ou planificadas), onde se visualiza todas as especificações do produto com os detalhes e rigor técnico exigidos em outras áreas de conhecimento.

Para o educador, o interesse em aprofundar este assunto colocou-se em refletir sobre esta problemática, que enriquece o método de ensino e de aprendizagem. A preocupação com os estudantes foi para que fossem autônomos em suas buscas, preparando-os para que sejam profissionais com sólida formação. Portanto o estudo de procedimentos didáticos e pedagógicos, do desenho técnico, teve a intenção de motivar o uso de padrões na construção da representação técnica. Assim, ofereceu-se aos alunos do curso de Moda da UDESC, um método que facilitou a interpretação do modelo da peça de roupa.

A aquisição da competência relativa aos materiais e técnicas possibilitou a transformação de um modelo em um protótipo, conseqüentemente, pronto para produção em escala industrial.

De acordo com Lakatos, o conhecimento científico deve ser obtido através da experiência e não apenas pela razão, trata-se de um saber ordenado logicamente, formado em sistemas de idéias (teorias) e não deve ser definitivo.

Sendo assim, o método utilizado na presente pesquisa baseou-se numa abordagem sistêmica e gradual, permitindo desta forma a absorção pouco a pouco da compreensão sobre a construção de padrões de representação gráfica técnica e sua aplicabilidade nas disciplinas de desenho técnico de moda, através de estudo teórico e prático. Assim executou-se os seguintes passos metodológicos:

1° -Revisão Bibliográfica: Nesta etapa buscou-se levantar na pesquisa bibliográfica, o referencial teórico por meio de fontes bibliográficas e documentais disponível que contribuísse para as etapas seguintes do processo metodológico.

2° - Procedimentos: esta etapa consistiu na pesquisa prática realizada com alunos de desenho de moda da Universidade do Estado de Santa Catarina - UDESC - onde se desenvolveu e trabalhou-se diferentes procedimentos de padronização na construção do desenho técnico.

3° - Análise dos dados levantados. Resultados obtidos e considerações finais. 4° - Referências Bibliográficas.

O que precisamente buscou-se pesquisar além das reflexões feitas sobre desenho técnico, desenho, expressividade e criatividade, foram novas possibilidades e soluções para a construção do desenho técnico e para criação de moda. Portanto, precisou-se primeiramente trabalhar a figura humana planificada com medidas específicas para a modelagem, bem como trabalhar tipos e espessuras de linhas, cotas estabelecendo-se assim as padronizações. Com esta aprendizagem metodológica, o aluno conseguiu fazer um elo de ligação entre o desenho da criação, desenho técnico e a modelagem.

Os preceitos da metodologia cientifica orientou a montagem estrutural desta pesquisa, o que possibilitou obter-se os resultados que serão apresentados a seguir:

Procedimentos e Resultados:

O profissional da área da moda seria completamente ineficaz sem um domínio preciso da representação gráfica, pois a falta da mesma resultaria no fracasso para a transmissão dos projetos desenvolvidos. Apontam que a importância da linguagem gráfica pode ser observada ao compará-la com a linguagem verbal, visto que seria extremamente difícil uma pessoa ter a imagem precisa do objeto em sua mente descrito somente com palavras. Provavelmente, o indivíduo teria necessidade de se dispor de um lápis e papel para auxiliá-lo na construção de um esboço, oferecendo com isso uma forma mais eficaz de mostrar seus pensamentos (French &Vierck).

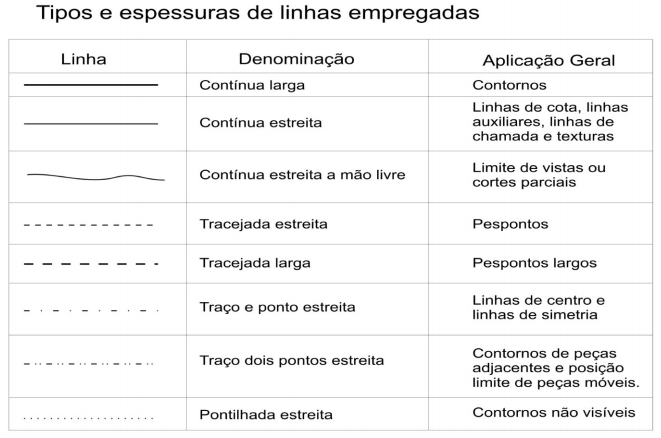

Esta parte do estudo versa sobre a pesquisa prática que se realizou com alunos da disciplina Desenho Técnico do Curso de Moda da UDESC. Aqui se apresenta algum procedimento utilizado para a pesquisa e seus resultados. Portanto, para que os alunos, futuros desenhistas de moda agentes desta ação, conseguissem construir a representação gráfica técnica, pelo desenho, utilizando a padronização, estabeleceu-se alguns critérios. Um deles é que as linhas dos desenhos devem ser legíveis, apresentar contrastes uma das outras para uma melhor percepção do desenho. Como se pode ver na figura n° 01. Para sua elaboração seguiu-se, em alguns casos, a norma já estabelecida pela ABNT (Associação Brasileira de Normas Técnicas), específicas para a área da moda, e em outras foi utilizado padrões pesquisados.

A importância da representatividade gráfica se apresenta nas palavras de Suono, Silva e Paschoarelli, que afirmam que em função de certos princípios de representação gráfica universal em determinadas áreas, ela acaba se tornando uma linguagem extremamente importante de projetos entre os designers e aqueles que têm o papel de executar os processos pertinentes para a produção do produto.

Como a grande maioria dos desenhos técnicos são construídos utilizando-se medidas de proporção da figura humana, construiu-se a figura humana planificada como mostra a figura n° 02, aqui mostra-se a figura de frente, mas também foi construída a figura de costa e lateral, como pode-se verificar nas imagens xerocadas, anexadas nesta pesquisa. A figura planificada é utilizada como suporte para os desenhos técnicos. Na construção da figura humana planificada utilizou-se medidas já existentes na ABNT para a área do vestuário, e outras medidas utilizadas para a modelagem das roupas.

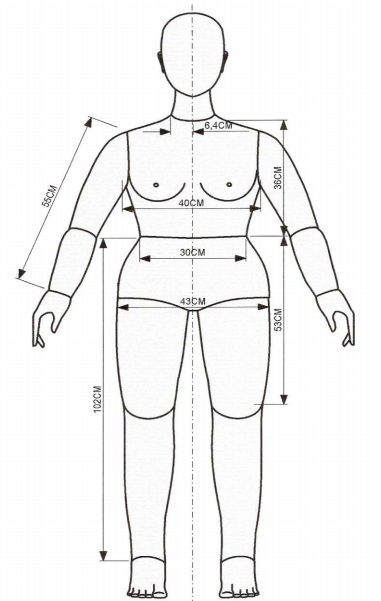

Tamanho 36 - Frente

Corpo humano feminino com medidas anatômicas planificadas

As figuras masculinas e infantis foram desenhadas utilizando-se medidas da proporção da figura humana, porém também planificada, como se pode ver na figura n° 03 e figura n° 04. Dessa maneira o aluno conseguiu visualizar a figura sem volume, já que os desenhos técnicos das peças de roupa são desenhos planos e diagramados mostrando a peça do vestuário como se estivesse apoiada em uma superfície plana.

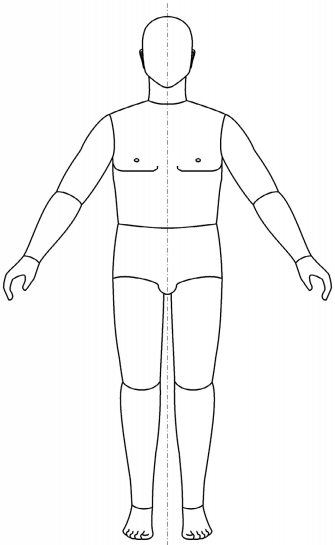

Tamanho 40 - Frente

Corpo humano masculino com medidas anatômicas adaptadas

Tamanho 8 - Frente

Corpo infantil com medidas anatômicas planificadas

Constatou-se durante o estudo, que uma das dificuldades do aluno era visualizar as alturas específicas de cada peça de roupa em relação ao corpo para representa-las graficamente. Assim, utilizando-se a figura humana planificada, elaborou-se linhas limítrofes de todas as peças desde calças e vestidos, até limites de mangas curtas e longas. Dessa forma, a utilização do desenho técnico explicitando cortes, modelagem e execução, é completo e detalhado, com descrição da forma e do tamanho de cada peça. Para esta construção gráfica, foi utilizada medida de várias peças de roupa e transferidas para a figura planificada. Para esta transferência os pesquisadores preocuparam-se em aplicar a padronização somente quando não existiam normas já consagradas da ABNT, o resultado pode ser visto na figura abaixo.

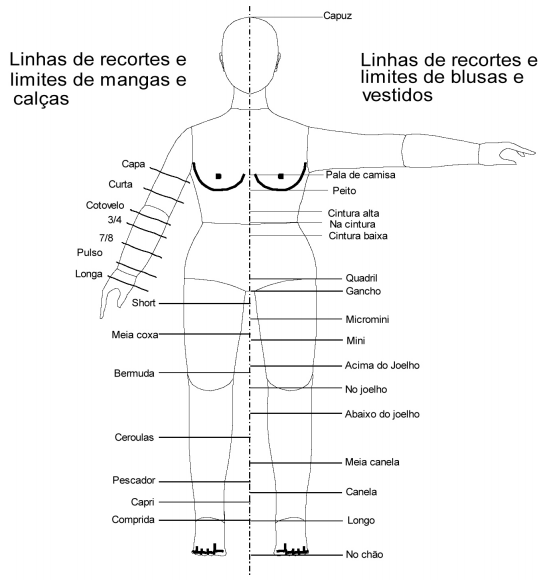

Linhas de recorte e limite das roupas

Com os suportes já elaborados, iniciou-se a aplicação dos padrões de construção na representação gráfica de peças do vestuário. Partiu-se do ensino e aprendizagem da simetria, utilização dos suportes, padrões, linhas e cotas, nesse caso, quando tivesse o protótipo pronto. Representou-se graficamente o passo a passo de várias peças, como se pode ver no exemplo da figura n° 06 no modelo de uma jaqueta de frente, e de costas figura n° 07. Em ambos os casos utilizou-se o suporte da figura humana planificada, e como havia o protótipo pronto, trabalhou-se com as medidas de cotagem.

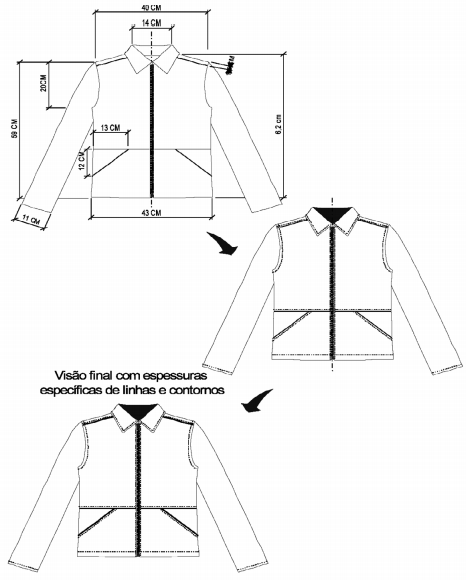

Jaqueta Nylon - frente

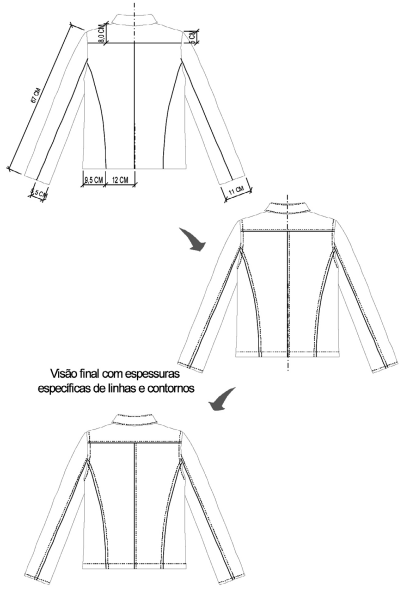

Jaqueta Nylon - Costas

No caso específico do uso das cotas, foi tirada a medida da peça de roupa pronta (protótipos). As medidas transformadas em escalas foram utilizadas para a construção do desenho da peça. Na figura n° 08 visualiza-se o desenho da figura humana masculina planificada sendo utilizada como suporte para o desenho de uma calça jeans, peça de roupa do vestuário masculino

Muitos aspectos relacionados à transmissão de uma boa informação estão presentes na indústria de moda. Como se pode constatar, uma delas é a representação gráfica do produto em questão de desenvolvimento e de produção em grande escala.
