Manual de serviços 1

Básico de Mecânica Aplicada em Reparação de Motocicletas

1 Introdução

Este manual foi elaborado pela Sundown para ser utilizado pelas suas revendas autorizadas, em seu departamento técnico onde se pressupõe que seus mecânicos tenham conhecimentos básicos de mecânica aplicada em reparação de motocicletas bem como a utilização das ferramentas adequadas para cada processo. Sem esses conhecimentos qualquer tentativa de reparo ou serviço poderá acarretar problemas ou dificuldades em uso ou segurança.

2 Informações Gerais I

Modelo/Ano

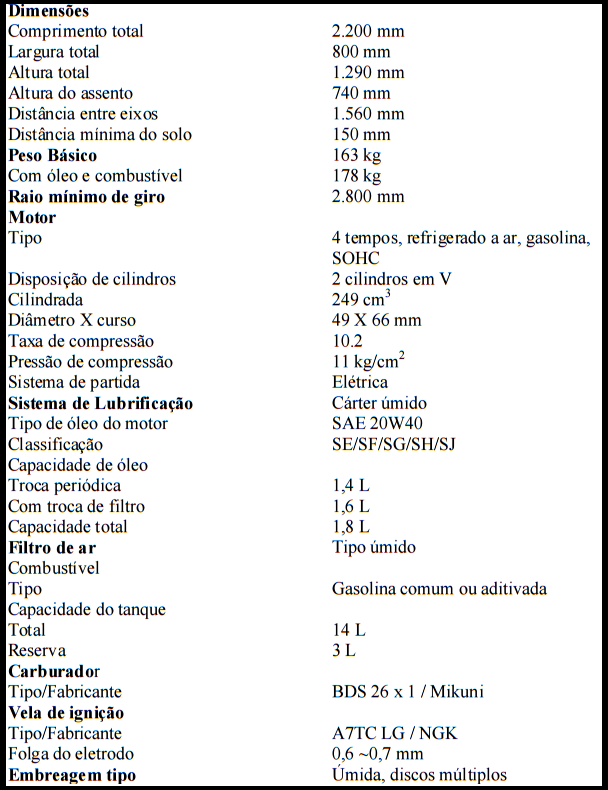

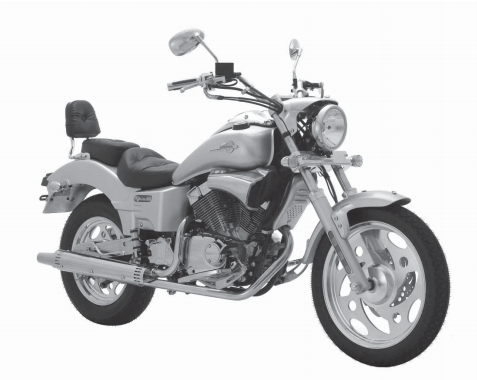

VBlade 250cc – Ano 2005/Modelo 2006

monóxido de carbono

Se houver necessidade de ligar o motor para efetuar algum serviço, certifique-se que o local seja bem ventilado. Nunca deixe o motor em funcionamento em áreas fechadas.

gasolina

Trabalhe em áreas bem ventiladas. Mantenha cigarros, chamas ou faíscas afastados da área de trabalho ou de onde a gasolina estiver armazenada.

componentes quentes

As peças do motor e do sistema de escapamento esquentam e permanecem quentes por algum tempo após o funcionamento do motor. Use luvas protetora ou espere até que o motor e o sistema de escapamento esfriem antes de manusear as peças.

óleo do motor/transmissão usado

O óleo do motor usado pode causar câncer de pele se permanecer em contato com a mesma por longos períodos. Embora isso não seja provável, a menos que o óleo usado seja manuseado diariamente, recomendamos lavar as mãos com água e sabão logo após o seu manuseio. Mantenha-o fora do alcance de crianças.

número de série do chassi

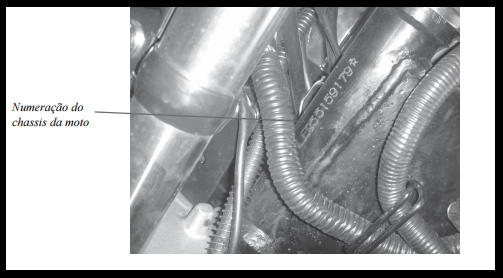

O número de série do chassi está gravado no lado direito da coluna de direção.

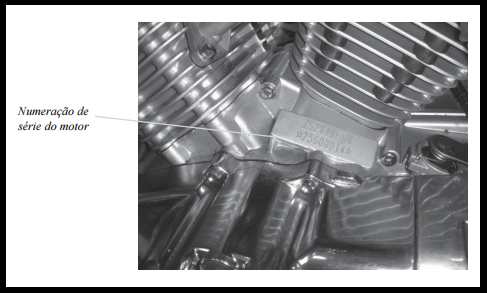

número de série do motor

O número de série do motor está gravado no lado esquerdo inferior do motor.

fluído de freio

Não derrame fluído de freio sobre superfícies pintadas, peças plásticas ou de borracha. Coloque um pano sobre estas peças sempre que o sistema for reparado. Mantenha-o fora do alcance de crianças.

regras de serviço

1. Use peças genuínas Sundown ou peças e lubrificantes recomendados pela mesma ou seus equivalentes. Peças que não atendem às especificações de desenho da Sundown podem danificar a motocicleta.

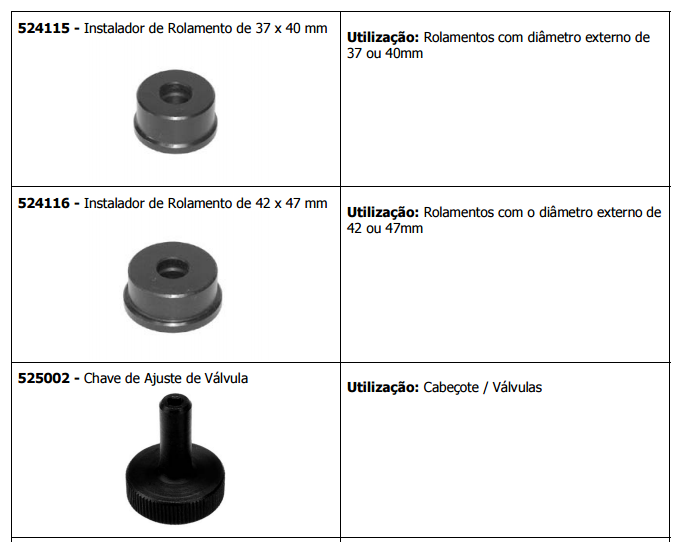

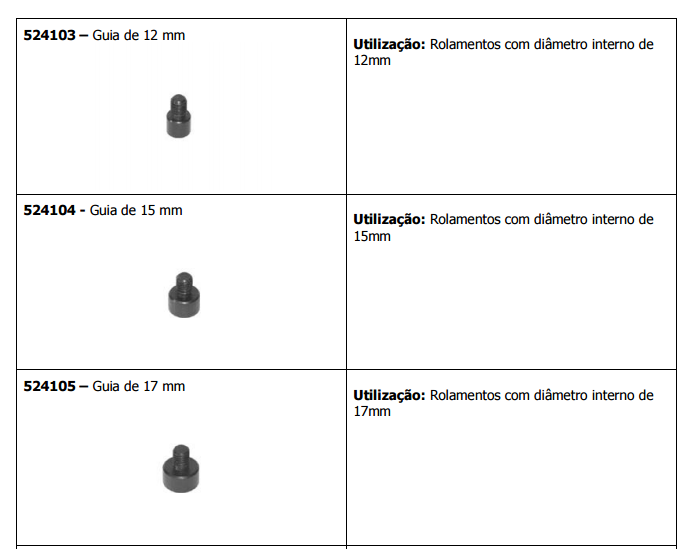

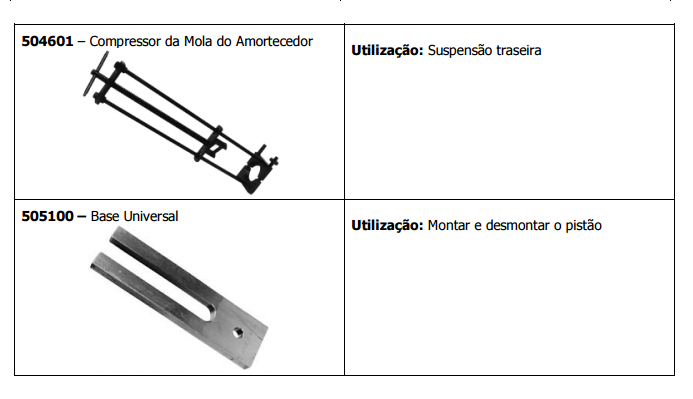

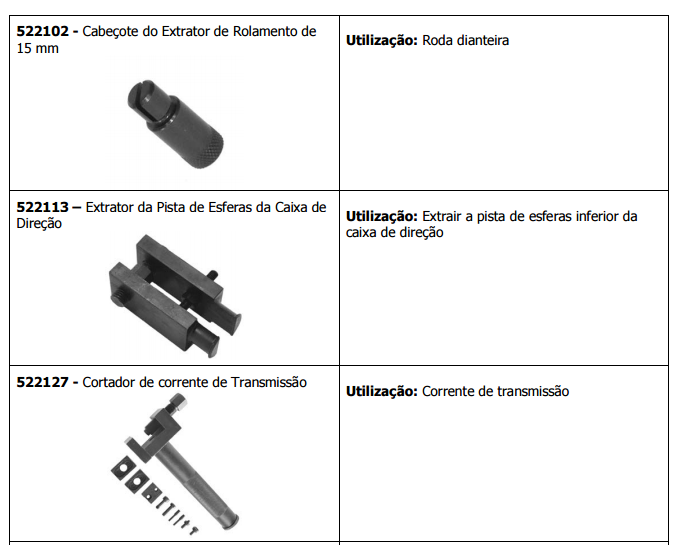

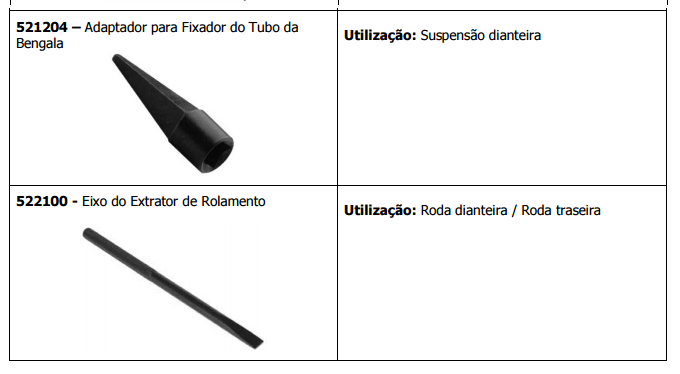

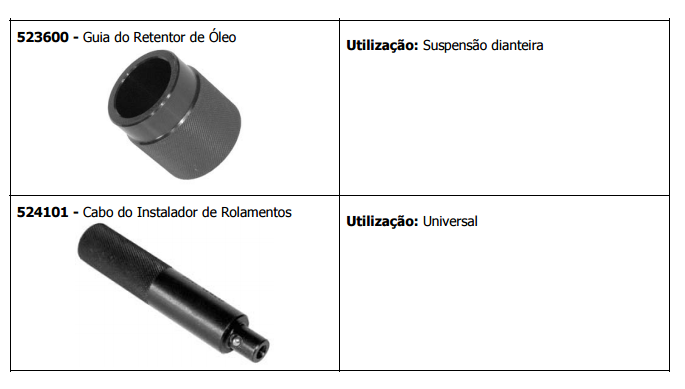

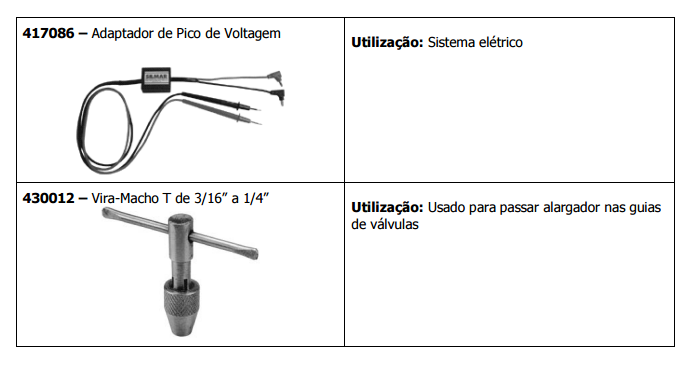

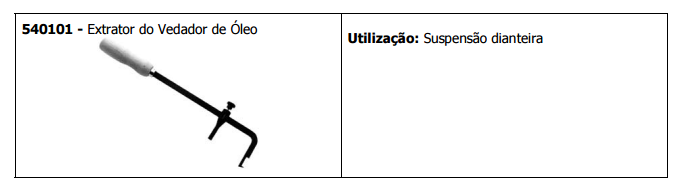

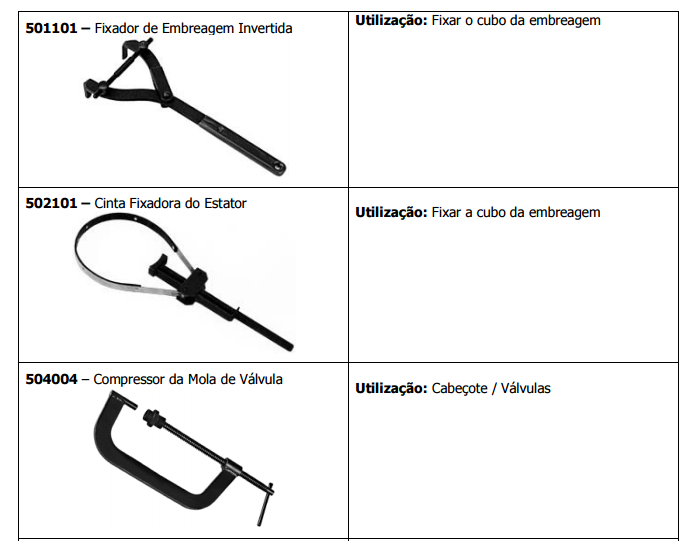

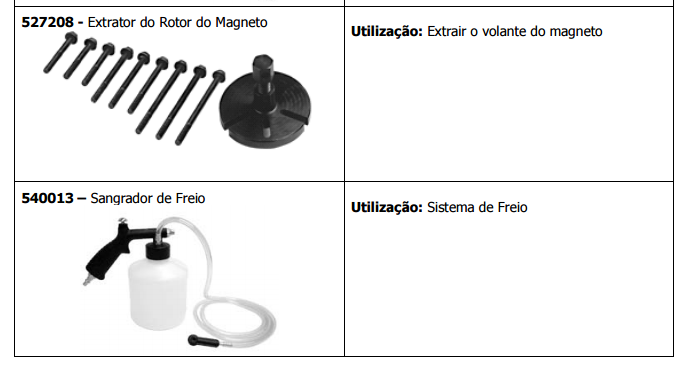

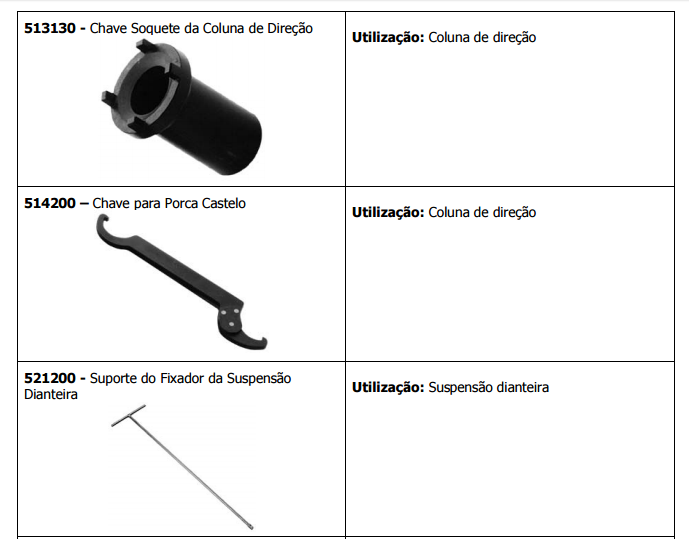

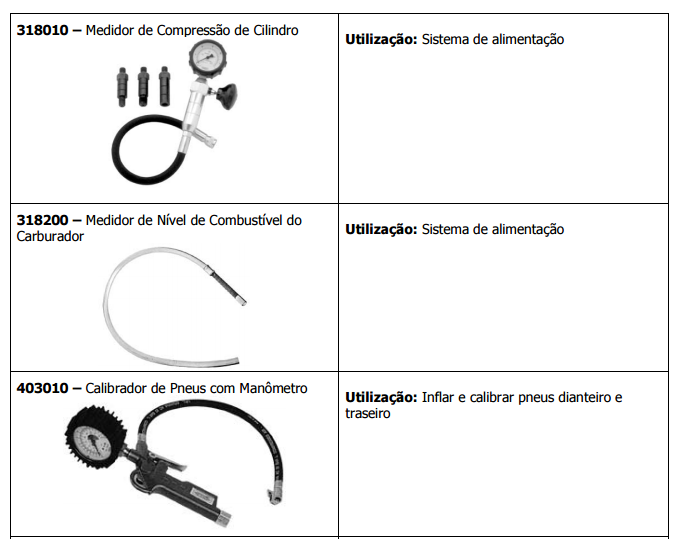

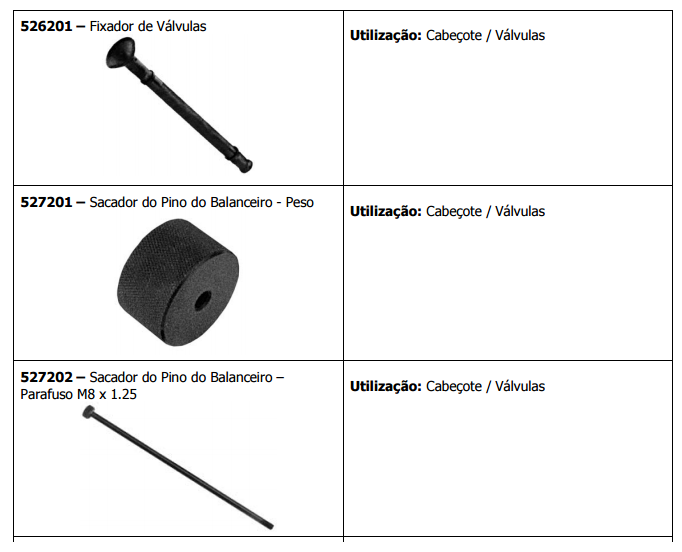

2. Use as ferramentas especiais designadas para este produto.

3. Use somente ferramentas métricas ao efetuar serviços na motocicleta. Parafusos e porcas não são intercambiáveis com os de outras normas. O uso de ferramentas e fixadores incorretos pode danificar a motocicleta.

4. Instale novas juntas, anéis de vedação, cupilhas e placas de trava durante a remontagem.

5. Ao apertar parafusos ou porcas em série, comece pelos de diâmetro maior ou pelos parafusos internos.Aperte-os no torque especificado em sequência diagonal e cruzada em duas ou três etapas, a menos que uma seqüência diferente seja especificada.

6. Limpe as peças com solvente de limpeza após a desmontagem. Lubrifique as superfícies deslizantes antes da remontagem.

7. Após a montagem, verifique todas as peças quanto a instalação e o funcionamento adequados.
