O PAVIMENTO RODOVIÁRIO

Em obras de engenharia civil como construções de rodovias, aeroportos, ruas, etc, a superestrutura é constituída por um sistema de camadas de espessuras finitas, assente sobre o terreno de fundação, considerado como semi-espaço infinito e designado como sub-leito (SENÇO, 1997). Segundo SANTANA (1993), Pavimento é uma estrutura construída sobre a superfície obtida pelos serviços de terraplanagem com a função principal de fornecer ao usuário segurança e conforto, que devem ser conseguidos sob o ponto de vista da engenharia, isto é, com a máxima qualidade e o mínimo custo.

Para SOUZA (1980), Pavimento é uma estrutura construída após a terraplanagem por meio de camadas de vários materiais de diferentes características de resistência e deformabilidade. Esta estrutura assim constituída apresenta um elevado grau de complexidade no que se refere ao cálculo das tensões e deformações.

Segundo a NBR-7207/82 da ABNT tem-se a seguinte definição:

"O pavimento é uma estrutura construída após terraplenagem e destinada, econômica e simultaneamente, em seu conjunto, a:

a) Resistir e distribuir ao subleito os esforços verticais produzidos pelo tráfego;

b) Melhorar as condições de rolamento quanto à comodidade e segurança;

c) Resistir aos esforços horizontais que nela atuam, tornando mais durável a superfície de rolamento."

Quando o pavimento é solicitado por uma carga de veículo Q, que se desloca com uma velocidade V, recebe uma tensão vertical so (de compressão) e uma tensão horizontal to (de cisalhamento), conforme figura 01 (SANTANA, 1993). A variadas camadas componentes da estrutura do pavimento também terão a função de diluir a tensão vertical aplicada na superfície, de tal forma que o sub-leito receba uma parcela bem menor desta tensão superficial (p1). A tensão horizontal aplicada na superfície exige que esta tenha uma coesão mínima.

Essencialmente pode-se classificar a estrutura de um pavimento em:

São aqueles constituídos por camadas que não trabalham à tração. Normalmente são constituídos de revestimento betuminoso delgado sobre camadas puramente granulares. A capacidade de suporte é função das características de distribuição de cargas por um sistema de camadas superpostas, onde as de melhor qualidade encontram-se mais próximas da carga aplicada. Um exemplo de uma seção típica pode ser visto na figura 02, a seguir. No dimensionamento tradicional são consideradas as características geotécnicas dos materiais a serem usados, e a definição da espessura das várias camadas depende do valor da CBR e do mínimo de solicitação de um eixo padrão(8,2 ton.).

São constituídos por camadas que trabalham essencialmente à tração. Seu dimensionamento é baseado nas propriedades resistentes de placas de concreto de cimento Portland, as quais são apoiadas em uma camada de transição, a sub-base. A determinação da espessura é conseguida a partir da resistência à tração do concreto e são feitas considerações em relação à fadiga, coeficiente de reação do sub-leito e cargas aplicadas. São pouco deformáveis com uma vida útil maior. O dimensionamento do pavimento flexível é comandado pela resistência do sub-leito e do pavimento rígido pela resistência do próprio pavimento. Seção característica pode ser visto na figura 03.

Situação intermediária entre os pavimentos rígidos e flexíveis. É o caso das misturas solo-cimento, solo-cal, solo-betume dentre outras, que apresentam razoável resistência à tração. Para (MEDINA, 1997), consideram-se tradicionalmente duas categorias de pavimentos:

• Pavimento flexível: constituído por um revestimento betuminoso sobre uma base granular ou de solo estabilizado granulometricamente.
• Pavimento rígido: construído por placas de concreto (raramente é armado) assentes sobre o solo de fundação ou Sub-base intermediária.

Quando se tem uma base cimentada sob o revestimento betuminoso, o pavimento é dito semi-rígido. O pavimento reforçado de concreto asfáltico sobre placa de concreto é considerado como pavimento composto. Segundo MEDINA (1997), perde-se o sentido a definição das camadas quanto às suas funções específicas e distintas umas das outras, à medida que se passou a analisar o pavimento como um sistema de camadas e a calcular as tensões e deformações. A partir daí começou-se a considerar a absorção dos esforços de tração pelas camadas de rigidez como o concreto asfáltico.

Ainda, segundo MEDINA (1997), “A mecânica dos pavimentos é uma disciplina da engenharia civil que estuda os pavimentos como sistemas em camadas e sujeitos a cargas dos veículos. Faz-se o cálculo de tensões, deformações e deslocamentos, conhecidos os parâmetros de deformabilidade, geralmente com a utilização de programas de computação. Verifica-se o número de aplicações de carga que leva o revestimento asfáltico ou a camada cimentada à ruptura por fadiga” (figura 04)

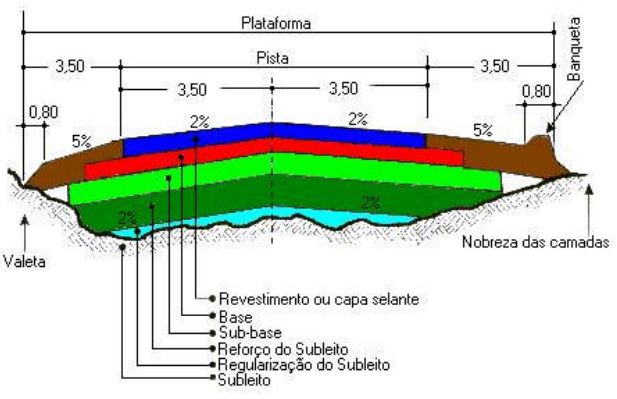

A nomenclatura descrita a seguir refere-se às camadas a aos componentes principais que aparecem numa seção típica de pavimentos flexíveis e rígidos.

Sub-leito: É o terreno de fundação onde será apoiado todo o pavimento. Deve ser considerado e estudado até as profundidades em que atuam significativamente as cargas impostas pelo tráfego (de 60 a 1,50 m de profundidade). Se o CBR do sub-leito for <2% , ele deve ser substituído por um material melhor, (2% CBR 20) até pelo menos 1,00 metro. Se o CBR do material do sub-leito for 20% , pode ser usado como sub-base.

Leito:

É a superfície do sub-leito (em área) obtida pela terraplanagem ou obra de arte e conformada ao greide e seção transversal.

Regularização do sub-leito (nivelamento):

É a operação destinada a conformar o leito, transversal e longitudinalmente. Poderá ou não existir, dependendo das condições do leito. Compreende cortes ou aterros até 20 cm de espessura.

Reforço do sub-leito:

É a camada de espessura constante transversalmente e variável longitudinalmente, de acordo com o dimensionamento do pavimento, fazendo parte integrante deste e que, por circunstâncias técnico econômicas, será executada sobre o sub-leito regularizado. Serve para melhorar as qualidades do sub-leito e regularizar a espessura da sub-base.

Sub-base:

Camada complementar à base. Deve ser usada quando não for aconselhável executar a base diretamente sobre o leito regularizado ou sobre o reforço, por circunstâncias técnico-econômicas. Pode ser usado para regularizar a espessura da base.

Base:

Camada destinada a resistir e distribuir ao sub-leito, os esforços oriundos do tráfego e sobre a qual se construirá o revestimento.

Revestimento:

É camada, tanto quanto possível impermeável, que recebe diretamente a ação do rolamento dos veículos e destinada econômica e simultaneamente:

• a melhorar as condições do rolamento quanto à comodidade e segurança;
• a resistir aos esforços horizontais que nele atuam, tornando mais durável a superfície de rolamento.

Deve ser resistente ao desgaste. Também chamada de capa ou camada de desgaste.

Acostamento:

Parte da plataforma contígua à pista de rolamentos, destinado ao estacionamento de veículos, ao transito em caso de emergência e ao suporte lateral do pavimento. Nos pavimentos rígidos também são feitas as operações de regularização do sub-leito e reforço, quando necessário. A camada de sub-base tem o objetivo de evitar o bombeamento dos solos do sub-leito. A placa de concreto de cimento tem a função de servir ao mesmo tempo como base e revestimento.
