Instrumentos de medição elétrica e elétrica automotiva

Quando falamos de instrumentos de para medir energia elétrica é normal pensarmos apenas no multímetro ou no alicate amperímetro, afinal estes são um dos equipamentos que são mais usados e que praticamente possui pelo menos um dos dois instrumentos de medição.

A seguir você conhece outros instrumentos de medição usados na eletricidade e entender a sua função.

Iremos entender os instrumentos de medição mais usados na elétrica,mostra as suas respectivas aplicações e qual a diferença entre determinados instrumentos de medição.

Instrumentos de medida ou instrumentos de medição, como o próprio nome diz, são aparelhos usados para realizar a medida de determinadas grandezas.

Os vários tipos de instrumento de medidas elétricas podem ser de campo ou de bancada, analógicos ou digitais e com diferentes graus de precisão. Entre os diversos tipos de instrumentos de medição, podemos citar como exemplo:

• Multímetro
• Alicate amperímetro
• Terrômetro
• Voltímetro
• Amperímetro
• Ohmímetro

• Wattímetro
• Frequencímetro
• Capacímetro
• Indutímetro
• Osciloscópio
• Analisador de espectro

A quantidade e variedade de instrumentos de medidas elétricas é enorme, sendo que cada um destes instrumentos possui aplicações e características distintas, mesmo sendo tipos iguais de instrumentos,como por exemplo os multímetros, que mesmo sendo capazes de medir as mesmas grandezas servem para um serviço  e para outro não. Exemplo disso são as categorias dos multímetros.

Com esses instrumentos de medição podemos avaliar,controlar e transmitir a grandeza elétrica a ser medida, mas para isso é fundamental duas características de operação destes dispositivos que é a exatidão e a precisão, onde:

A exatidão de um instrumento de medida é o quão próximo o valor que é indicado pelo instrumento está próximo do valor exato, sendo assim, que esperamos medir.Um exemplo, se queremos medir a tensão de uma bateria que de fato tem (V, ao realizarmos esta medição esperamos encontrar algo em torno disso, como 9,1 ou 8,9,logo , o valor medido é muito próximo do valor verdadeiro.

Já a precisão de um instrumento de medida é o que diz se os valores medidos estão próximos entre si, porém não é necessário que as medições estejam próximas ao valor verdadeiro.

Seguindo o exemplo anterior, ao fazer algumas medidas sob as mesmas condições por exemplo, poderíamos encontrar 9,30V,9,31 ou 9 ,33 por exemplo. Dessa maneira esse instrumento é preciso, porque as os valores das medições estão próximos, porém o valor verdadeiro ou que queremos medir é 9V e as amostras estão indicando valores próximos de 9,3V, ou seja, podemos concluir que esse instrumento é preciso, mas não é exato.

Se o verdadeiro valor fosse de 9,3V, ou seja, se quiséssemos medir 9,3 V este instrumento seria preciso e exato.

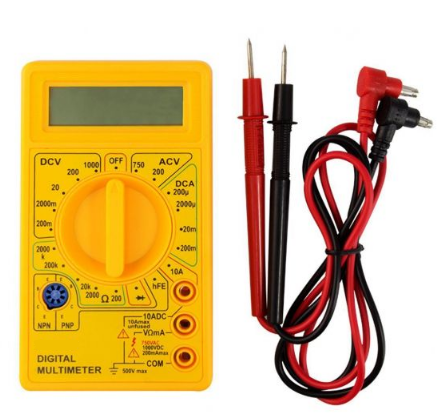

O multímetro é o aparelho responsável por realizar a medição de diversas grandezas elétricas e até não-elétricas através do uso de sensores,como por exemplo medir a temperatura usando um termopar.

Os multímetros possuem várias funções além das tradicionais medições de tensão,resistência,corrente e continuidade, podemos encontrar em um bom multímetro opções para medir a frequência,temperatura,capacitância e indutância por exemplo.

Medir a corrente elétrica com um multímetro não é muito simples e seguro, além disso a maior parte dos multímetros não possuem a capacidade de realizar medição de corrente elétrica superior a 20A e também é preciso seccionar o circuito para fazer a medição de corrente elétrica, ou seja, devido a essas circunstâncias se torna inviável medir corrente elétrica com um multímetro.

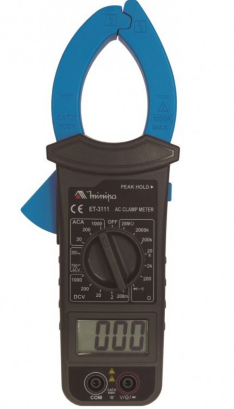

Para resolver este problema existe um instrumento que se chama alicate amperímetro, que ajuda na medição em situações na quais é difícil interromper o circuito, realizar medição de corrente com valores elevados e garantir a segurança de quem está fazendo a medição.

As bobinas que são presentes nos braços do alicate identificam a variação do campo eletromagnético, sendo assim a corrente elétrica é calculada pelo aparelho e exibida no mostrador.Além de medir corrente elétrica, o alicate amperímetro também é capaz de medir resistência elétrica e tensão elétrica.

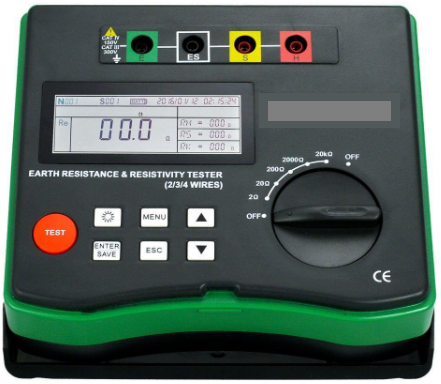

O terrômetro é um instrumento que é capaz de medir a resistência do aterramento elétrico, sendo um instrumento muito sensível e que exige cuidado ao ser manuseado.

Entre as muitas aplicações do terrômetro as mais comuns que podemos destacar são: a medição de resistência de terra em indústrias, edifícios, residências, sistemas de SPDA, antenas e subestações, permitindo avaliar a qualidade de um sistema de aterramento, como por exemplo a eficiência de um sistema de aterramento.

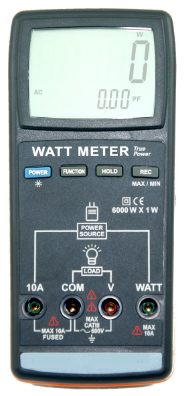

O wattímetro é um instrumento que é feito para realizar a medição de potência elétrica, fator de potência, distorção harmônica, resistência, temperatura, frequência, tensão e corrente. Sendo um instrumento muito versátil, por conter várias funcionalidades para diversas aplicações

O osciloscópio é um instrumento de medição que permite visualizar, em um display, sinais elétricos, ou seja, formas de ondas.Com o osciloscópio é possível usar os recursos do instrumento, para obter informações completas e de extrema relevância para uma determinada aplicação como por exemplo, determinar valores de tensão e valores temporais de um sinal; determinar a frequência de um sinal, determinar a componente contínua (CC) e alternada (CA) de um sinal, detectar a interferência de ruídos em um sinal e eliminá-lo, além ser possível traçar curvas características de circuitos e componentes.

A parte elétrica de um carro há muito tempo já era de grande importância na área automotiva, estando cada vez mais presente nos automóveis atuais e com muita tecnologia envolvida, isso sem contar nos carros elétricos.

Sabendo a importância que tem a elétrica automotiva iremos ver os componentes que fazem parte da elétrica automotiva.

A elétrica automotiva é muito importante, porque a sua utilização não está limitada apenas a fazer o carro se movimentar, vai muito mais do que isso.Podemos citar diversas utilidades, mas todas elas são basicamente para proporcionar cada vez mais conforto e segurança aos ocupantes do veículo.

Se não houver a elétrica automotiva, o carro não poderia ter funções simples como por exemplo, ar condicionado,som,farol,luz de freio,luzes do painel avisando possíveis falhas no veículo, além de diversas funções.

Agora que vimos a importância da elétrica automotiva, precisamos compreender melhor as funções de algumas partes que foram esta área.

A bateria é essencial para seu o funcionamento. É na bateria do carro que está armazenada a energia usada para alimentar a parte elétrica do automóvel e possibilitar o funcionamento de diversas funções do veículo que de pendem de energia elétrica. Por isso quando a bateria falha, praticamente todos os sistemas do carro falham, como por exemplo, partida, sistemas de sensores, sistemas de monitoramento e outras.

A bateria é uma fonte de energia elétrica que gera corrente contínua, diferente do tipo de energia que temos em nossas casas, que é corrente alternada. Ela tem como característica a capacidade de oferecer uma corrente relativamente alta e ser de baixa tensão, por isso os cabos conectados na bateria são de maior seção e não sofremos choque elétrico se tivermos contato direto com os terminais da bateria por exemplo.

É muito importante destacar que existe um elemento fundamental para o funcionamento da bateria, que é o alternador. Dentre várias funções do alternador, podemos citar que uma delas é gerar energia elétrica para recarregar a bateria do veículo.

Para darmos partida no motor do carro é necessário uma quantidade de energia elétrica muito alta, porém essa alta quantidade de carga é necessária uma única vez, apenas no momento para dar partida do motor.

Quando a partida é dada, um comando é enviado ao veículo para que a bateria forneça energia elétrica para uma peça acoplada ao motor à combustão que é o motor de arranque. Esta peça é responsável pelos primeiros giros e que iniciam a ignição, permitindo a continuidade do funcionamento do carro a partir da combustão interna do motor.

O circuito de carga é a parte da elétrica automotiva que tem relação com o alternador e ele também é responsável por gerar energia para recarregar a bateria do carro.

O alternador funciona somente com o motor ligado, por isso ele só garante a recarga da energia gasta pela bateria enquanto a combustão está acontecendo. Este é o motivo da bateria descarregar se deixarmos o som ou os faróis do carro ligados sem o motor do carro estar acionado.

O painel de fusíveis serve para manter seguro o sistema elétrico do carro, é como se fosse o quadro de disjuntores que encontramos nas instalações elétricas. Caixa de fusíveis também é responsável pela segurança das funções de bordo como por exemplo, vidro elétrico, faróis, limpador de para-brisa, ar condicionado, além de muitas outras funções do carro.
