Equipamentos eletrônicos de segurança

Um sistema de alarme nada mais é do que um sistema de segurança eletrônica com o objetivo de proteger o patrimônio. Este sistema geralmente é formado por sensores, botão de pânico, sirene e central de alarme. Nesta apostila vamos aprender o funcionamento de cada um desses equipamentos e como é a sua interação com a central de alarme, a central de monitoramento e os usuários.

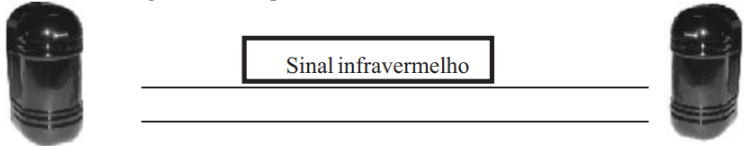

Sensor Infra Vermelho Passivo:Sua aplicação consiste em proteger as áreas periféricas. Funciona como uma barreira invisível composta por um duplo feixe, onde uma parte emite o raio infravermelho (transmissor) e a outra recepciona (receptor). Os locais mais comuns de sua aplicação são: muros, corredores, grades. Exemplo:

Sensor Infra Vermelho Passivo:É um equipamento usado para proteção de áreas internas, locais fechados, sem variação de temperatura e movimento, pois captam calor em movimento. Seu alcance gira em torno de 12m de distância e 85º de abertura horizontal e vertical. Este equipamento pode funcionar com ou sem fio através de um receptor de sinais.

Sensor Infra Vermelho Passivo Dual:Este equipamento é utilizado principalmente em áreas externas. Com característica próxima do sensor passivo comum, este equipamento se diferencia dos demais na questão do disparo, ele só irá disparar se houver ao mesmo tempo, movimento e calor, por isso é conhecido como dupla tecnologia. Ele funciona com fio e sem fio.

Sensor Infra Vermelho Passivo Pet Imunet:Com característica comum aos demais sensores passivos, a diferença é que ele está imune à presença de animais de até 15 kg e preparado contra rastejo de pessoas.

Sensor Magnético:Tem como finalidade proteger locais específicos, através de uma combinação de imãs, tais como: portas, janelas, alçapão, portões. Sua especificação é determinada pelo local que será instalado,podendo ser do tipo blindado, aparente, de embutir e industrial.

Cerca Pulsativa (Cerca elétrica):A Cerca Pulsativa tem como objetivo proteger o perímetro e os acessos, através de uma cerca eletrificada ( Alta Voltagem e Baixa Amperagem). Uma central de choque emite choque pulsativo em toda fiação, o disparo ocorrerá quando houver o corte da tensão, que pode ocorrer no rompimento dos fios ou aterramento da fiação. Suas aplicações mais comuns são: muros, grades, fachadas, locais altos e longe do alcance das crianças.

Botão de Pânico fixo:Como o próprio nome diz, sua utilização esta restrita a esta situação, é o contato imediato entre o usuário e a central de monitoramento, confirmado através de uma senha e contra-senha. Geralmente fixo em locais diversos como: mesas, balcões

Botão de Pânico Móvel:Um pequeno Chaveiro portátil, fácil de ser utilizado e discreto. Por ser portátil pode ser levado para qualquer lugar dentro do raio de alcance do receptor.

Receptor de sinais:Este equipamento tem como objetivo recepcionar os eventos emitidos pelos botões portáteis e sensores sem fio, transmitindo para a central de alarme os eventos ocorridos dentro dos sistemas. Seu alcance varia de acordo com seu fabricante e a existência de barreira física.

Sirene eletrônica:A sirene tem como objetivo disparar em caso de invasão e criar uma situação de pânico, elemento surpresa no invasor, através do ruído sonoro que gira em torno de 120 decibéis.

Sensor de fumaça:Utilizado para detectar principio de incêndio, através da fumaça, sua aplicação mais comum em áreas internas, locais com materiais de alta combustão, cozinhas industriais, depósitos e outros.

Sensor de temperatura:Este sensor funciona como um termômetro controlado e é utilizado em locais em que a temperatura precisa estar sempre monitorada para não causar problemas. Exemplo: CPD, Frigorífico...

Sensor de quebra de vidro:Este sensor é usado para detectar quebra de vidros através do som emitido. Ele é encontrado em locais em que existem bastante vidros, como por exemplo: Joalherias, Lojas de Shopping...

Central de Alarme:É o equipamento que gerencia todos os eventos, (o Cérebro do Sistema), nela são ligados todos os periféricos do sistema. Ela é responsável por enviar todos os eventos para Central de Monitoramento e disparar a sirene no local quando houver invasão. A central de alarme é composta por transformador e bateria gel 12 V.

Painel de controle (teclado):: É o equipamento que realiza a interface entre a central de alarme e o usuário. Tem como finalidade mostrar o Status do sistema para o usuário e programar a central de alarme.

O Zoneamento do sistema de alarme nada mais é do que a divisão por zonas ou locais dos equipamentos existentes no sistema. O Zoneamento é feito na central de alarme e serve para auxiliar o monitoramento na hora de tomar decisões e dar informações sobre o local.

Transmissão de Eventos

A transmissão de eventos nada mais é do que o modo em que a central de alarme manda todos os seus eventos para a central de monitoramento. Esta transmissão de eventos da central de alarme para a central de monitoramento pode ser realizada por diferentes meios de comunicação. São eles:

• Linha telefônica.
• Backup celular.
• Rádio Freqüência.

Para que o sistema de alarme esteja realmente seguro é recomendável pela segurança que a transmissão deve ser feita por no mínimo dois desses sistemas. Exemplo: Linha telefônica e backup celular.

Este serviço consiste em dar atendimento ao cliente através do telefone, tanto no auxilio de operação do sistema, como em caso de alarme ou pânico. Os sinais ou eventos de alarme emitidos pelo sistema de segurança são recebidos pela central de monitoramento através de uma linha telefônica conectada a um modem, que por sua vez transmite as informações para um computador.

Quando um alarme chega na central de monitoramento, imediatamente o operador recebe na tela do monitor uma série de procedimentos que devem ser seguidos passo a passo. Estes procedimentos são individuais e contém particularidades de cada cliente. Outra função da Central de monitoramento é a realização de testes periódicos em todos os clientes, a fim de testar os equipamentos, a comunicação e os procedimentos.

Como sabemos, em um sistema de alarme a maioria dos acionamentos são falsos. Mas como fazer para diferenciar um alarme falso de um alarme verdadeiro? O procedimento de senha e contra-senha serve justamente para isso. Quando um alarme é recebido pela central de monitoramento, imediatamente o operador liga para o cliente e lhe faz uma pergunta (que já foi definida previamente), se a resposta do cliente for a correta, o operador se apresenta e relata o ocorrido, se a resposta não for correta, o operador seguirá os procedimentos pré-definidos para uma situação de alarme real.

A ficha de procedimento é o item mais importante para a central de monitoramento, pois é nela que são preenchidos todos os dados do cliente, tais como: endereço, ponto de referência, telefones úteis, senha e contra senha, etc. Todos esses dados irão abastecer o software do computador da Central de monitoramento. A ficha deve se preenchida pela pessoa responsável do local, pois contém informações importantes e restritas para serem utilizadas em caso de alarme e ou acionamento do botão de pânico. É imprescindível o total preenchimento desta ficha.

Simples: No caso de alarme, o operador entra em contato no local através dos telefones registrados, realiza o procedimento de senha e contra-senha, e se necessário entra em contato com a policia pelo telefone 190.

Especial: Neste tipo de prestação de serviço o procedimento obedece à mesma rotina do monitoramento simples, com a diferença de que em caso de alarme real, uma viatura da empresa de monitoramento se desloca até o local do alarme para fazer acompanhamento e fornecer informações à central de monitoramento.

Ronda diária: Este tipo de monitoramento obedece à mesma rotina do monitoramento especial e acrescenta o procedimento de ronda. Estas rondas diárias são feitas segundo os critérios das empresas de monitoramento, optando por varias vezes ao dia pelo período de 24 horas ou por “Serviço de Fechamento”, que consiste na presença da Ronda na chegada e saída do responsável pelo local. Todas as rondas realizadas são registradas através de um bastão de ronda, e ao fim do mês é apresentado um relatório ao cliente.

Todo sistema de segurança formado por câmeras ou micro câmeras, onde são monitoradas e gravadas as imagens geradas, pode ser chamado de um sistema de circuito fechado de televisão.

A seguir iremos ver os diferentes equipamentos que podem compor este sistema, bem como os diferentes sistemas de CFTV existentes no mercado da segurança eletrônica.

Câmera CCD P&B / Color:A câmera funciona como um olho observador de um determinado local, cuja eficiência está atrelada à atenção do operador, assim como, com a gravação das imagens. Existem vários tipos de câmeras, a mais eficiente para segurança é a câmera Preto e Branco, devido à quantidade de luz necessária para uma boa visualização de um determinado local. Com cerca de 0,05 Lux, ou 5% de uma lâmpada de 60 watts, é possível ver determinados objetos ou pessoas.

Micro câmera P&B / Color:A Micro câmera tem sua aplicação em áreas internas e a facilidade de se esconder da identificação do público em geral, devido o seu tamanho. É utilizada com o mesmo objetivo das câmeras CCD, mas em áreas onde não há variação de luz ou pouca variação, pois sua lente é fixa, e não absorve claridade externa. As melhores micro câmeras são em Preto e Branco quanto à definição de imagem. Existem as color com utilização restrita às áreas com bastante iluminação, as digitais de boa qualidade, inclusive para locais com muita ou pouca claridade, a sem fio com a utilização de um transmissor e um receptor de sinal, e a inovação, que são as que trocam as lentes para 4, 8, 12 e 25 mm.

Lentes:As lentes são divididas em dois grupos, autoíris e íris manual, as lentes autoíris absorvem a variação de claridade do local e compensa, para que a imagem fique mais homogênea, já as lentes manuais têm o seu íris fixo. As lentes também variam de tamanho, que começa com 2,8mm, 4 mm, 6 mm, 8 mm, 12 mm, 16 mm, 25 mm, entre outras, e também a Lente Varifocal. Estas lentes na medida em que aumentam a distância, diminuem o ângulo de visão. A Lente Zoom, é um recurso para melhorar a visualização a distância através de um controlador manual, onde operador aproxima a imagem conforme sua preferência.

Câmera Speed Dome:: Com tecnologia avançada e com alguns acessórios, esta câmera permite que se tenha uma boa visualização de imagem, além de muitos recursos. Por essa razão, ela é uma câmera de grande aceitação no mercado, porém a questão custo ainda é um fator determinante na aquisição, pois, uma câmera completa chega a custar US$ 7,000.00, com Pan-tilt, Zoom óptico e digital, desembaçador. Por ter todos esses recursos e ser discreta, ela é muito utilizada em aeroportos, hipermercados, bancos, lojas de conveniência e outros.

Sequencial de imagens:: Serve para visualizar várias câmeras de forma sequencial, ou seja, uma após outra, no tempo de intervalo definido pelo operador. Quanto à quantidade de câmeras, pode variar de quatro até oito câmeras, e em alguns casos até doze, conforme a instalação. Não é recomendado o uso de uma grande quantidade de câmeras, devido à perda de imagens, pois aquilo que é visto no monitor será gravado, por isso em alguns casos utiliza-se outro tipo de equipamento mais apropriado

Quad:Dividir a tela do monitor em quatro partes é a função deste equipamento, permitindo visualizar todas ao mesmo tempo. Pode ser em preto e branco ou color dependendo do tipo de câmera instalada.

Multiplexador:Este equipamento de alta tecnologia serve para multiplexar as imagens, ou seja, mostrar na tela do monitor múltiplas imagens, que varia de nove até dezesseis câmeras ao mesmo tempo. Estas pequenas imagens podem aparecer no monitor no formato de quad, duoquad, sequencial e tela cheia. Outro recurso existente é o detetor de movimento, onde o operador seleciona uma área, e quando houver movimento naquele local, soará um bip que exibirá em tela cheia a câmera que teve a sua área demarcada invadida, avisando assim o operador. O multiplexador também permite personalizar o sistema através da nomeação de câmeras, colocando hora, data e outros.

Vídeo Falso:Com finalidade de preservar as imagens gravadas no local, foi inserido no mercado de segurança o vídeo falso, com utilização de vídeo de uso doméstico e com uma instalação básica, o propósito é desviar atenção do ladrão e não permitir que leve a fita verdadeira, para que não seja prejudicada a identificação do autor do delito.

Câmera Falsa:Com aspecto bem parecido com a câmera verdadeira, a utilização dessa câmera tem como objetivo inibir ações que prejudiquem o patrimônio, pois para o público em geral, não há diferença alguma entre a falsa e a verdadeira

Caixa de Proteção:Existem vários modelos: a grande, a pequena, a de metal e também as blindadas. Já para micro câmera existe um modelo apropriado chamado Dome, uma mini cúpula com detalhes de plástico de cor escura, ela serve para locais internos e pequenos: elevadores, recepção e outros.

Time Lapse:O time lapse funciona como um vídeo cassete, com a diferença no tempo de gravação, que vão de 12 a 960 horas ou 40 dias ininterruptos, utilizando uma fita de vídeo comum. Outra diferença está na qualidade da gravação de imagens que é muito superior à do vídeo cassete

Monitor de imagens:Este equipamento profissional consiste em mostrar ao usuário as imagens captadas pelas câmeras ou micro câmeras, podendo se colorido ou preto e branco conforme o tipo das câmeras. e também em diversos tamanhos 12”,14”,17” e 29 polegadas, com uma durabilidade de 8 a 10 anos aproximadamente sem ser desligado, mantendo a qualidade das imagens.

Os sistemas de CFTV digitais têm como principal objetivo atuar com recursos semelhantes aos equipamentos convencionais, porém agregam recursos que os diferencia dos sistemas analógicos: espaço físico reduzido, isto é, temos praticamente todos os equipamentos que compõe um sistema analógico (Mux, T/L, controladores, etc.) em um único módulo; gravação das imagens em disco rígido ou outros meios de back up (CD-R, DAT, disquete, etc.), assim o uso de fitas não é mais necessário, diminuindo espaço físico para armazenamento e ainda menor manutenção nos mecanismos; qualidade de gravação superior, comparados com o sistema analógico; velocidade de gravação; versatilidade; rápida localização das imagens gravadas; conectividade, transmissão das imagens através dos meios de comunicação mais utilizados no mundo: redes (LAN/WAN), Internet, linha discadas; capacidade de gravação por detecção de movimento, agendamento e outros; passível de controle remoto; controle de câmeras móveis (PTZ), local ou remotamente.

DVR (Digital Vídeo Recorder):O DVR nada mais é do que um servidor fechado de imagens de alta resolução com aplicativos diferenciados que captura, grava, faz tratamento e transmite imagens.

Placa de captura:A placa de captura funciona como uma placa de vídeo, que é espetada no slot do computador com uma configuração apropriada. Ela captura, trata, grava, exibe e transmite as imagens assim como o DVR, porém com menos recursos e qualidade em suas imagens. Aprincipal diferença entra as duas tecnologias está

A central de Monitoramento para o CFTV funciona com um grande olho e tem como principal função apoiar a segurança patrimonial, pois consegue ver pontos que a segurança patrimonial não consegue. É de responsabilidade da Central de Monitoramento também realizar backup de imagens importantes para investigação policial ou até mesmo para controle de ocorrências.
