Proteção ao Soldador I

As atividades de soldagem são um desafi o constante aos profi ssionais de saúde e segurança do trabalho. Calor excessivo, movimentos repetitivos, projeções de partículas, fagulhas e respingos, eletricidade, fumos de soldagem, radiações infravermelhas, ultravioleta e luz visível intensa são riscos que acompanham os profi ssionais que exercem estas atividades. A especifi cação de Equipamentos de Proteção Individual (EPIs) para os soldadores deve ser extremamente criteriosa, oferecendo ao profi ssional a proteção mais efetiva possível, sem interferir no seu desempenho durante o trabalho.

Os fi ltros convencionais de luz, feitos de vidro, protegem o profi ssional contra as radiações da soldagem, mas chegam a bloquear a luz visível incidente quando fora da operação. Isso faz com que o soldador levante e abaixe a máscara de soldagem por várias vezes para visualizar outras operações que não a elaboração do cordão ou ponto de solda. As máscaras de solda de escurecimento automático permitem que o profi ssional enxergue através do fi ltro de luz sob condições normais de luminosidade, reduzindo consideravelmente a frequência de movimentos que ele faz com a máscara. Ganha-se em ergonomia, proteção visual e facial e produtividade, já que há maior facilidade na visualização do posicionamento dos eletrodos, da quantidade de metal depositado e na rapidez de mudança de um ponto para outro quando não se está produzindo o cordão ou ponto de solda. No entanto, especifi car máscaras de solda de escurecimento automático para uma atividade de soldagem não depende só do tipo de fi ltro de luz. É importante levar em conta a amperagem de trabalho, o tipo e a frequência da soldagem, o layout do ambiente, a presença de outras operações próximas – como esmerilhamento e outras soldagens –, o comprimento médio do cordão, o tempo médio de “arco aberto” por cordão, entre outros fatores. Se não observadas adequadamente todas essas variáveis, o investimento em máscaras eletrônicas pode se mostrar pouco otimizado, de uso limitado ou até inadequado a determinadas operações.

Para a escolha adequada da máscara eletrônica, é importante que sejam considerados atributos de desempenho, como a velocidade de comutação (intervalo de tempo de mudança de claro para escuro), consistência de escurecimento, durabilidade, resistência, robustez, atendimento pós-venda, tempo de garantia, entre outras características que respeitem a necessidade e o conforto do operador, além do patrimônio da empresa. Neste catálogo, além de conhecer a linha completa de soluções para soldagem da 3M com foco em máscaras de solda de escurecimento automático, você irá obter todas as informações necessárias para especifi car o equipamento mais apropriado para o uso dos profi ssionais da sua empresa.

Conte sempre com a 3M para auxiliá-lo nessa especificação.

É o intervalo de tempo para mudança de estado claro para estado escuro e vice-versa. Para as máscaras 3M SpeedglasMR da linha 9100, o tempo de comutação de claro para escuro é de 0,1 milésimo de segundo (ms) – 50 vezes mais rápido que o tempo indicado pelas normas vigentes. A velocidade de comutação de estado escuro para claro pode variar de 40 ms – normalmente aplicável a solda do tipo ponteamento – até 1.300 ms – aplicável a soldas longas e de grande deposição de metal, em que existe um tempo maior para a dissipação de radiação infravermelha do cordão. Quanto mais rápida a comutação, melhor a produção em solda ponto. Entretanto, para cordões longos devemos esperar a dissipação da radiação para retomar o estado claro do fi ltro.

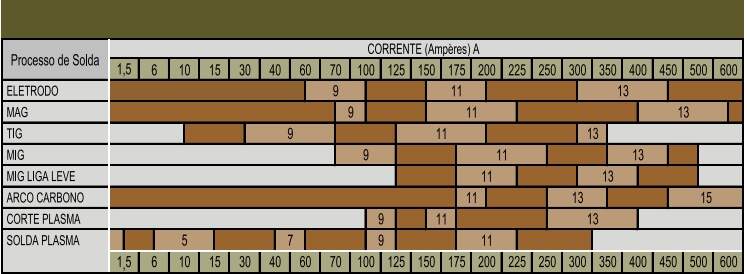

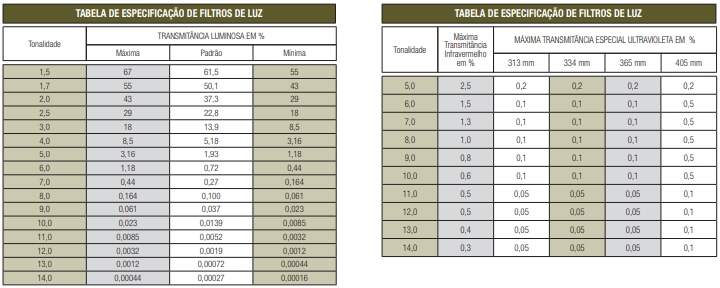

A tonalidade a ser escolhida depende do tipo de solda e da amperagem utilizada, já que, para cada atividade de soldagem de cordão longo, cordão curto ou mesmo solda ponto, existe uma quantidade de energia sendo produzida. As normas EN 379:2003 e ANSI Z87:2003 estabelecem algumas recomendações quanto à tonalidade para a proteção. Confi ra a tabela da EN 379:2003, que traz mais detalhes:

Todo fi ltro de luz do tipo de escurecimento automático necessita de alguma forma de energia elétrica para o acionamento das placas de cristal líquido, que promovem o escurecimento de acordo com a tabela anterior. Baterias internas alimentam as camadas de cristal líquido e promovem sua polarização, retendo assim a passagem da luz. Alguns fi ltros possuem, no lado externo, um sistema de captação da energia gerada pelo arco elétrico para economia das baterias internas, aumentando sua durabilidade. Por maior que seja a economia, depois de determinado período as baterias perderão sua carga e a capacidade de escurecer um fi ltro de luz. Por isso fi ltros de luz de escurecimento automático que permitam substituição de bateria são a opção mais econômica e durável.

Acessório muito eficiente para o aumento da produtividade. Toda máscara de solda atua como um protetor facial, envolvendo o rosto do soldador; com a respiração, ocorre a troca do oxigênio interno pelo dióxido de carbono da exalação, causando após algum tempo de trabalho a necessidade de se levantar a máscara para renovação do ar – o que causa ao soldador, nesse momento, a sensação de falta de ar. A existência de um difusor de CO² aumenta o tempo de permanência com a máscara abaixada, incrementando o tempo de trabalho por conta da melhor ventilação interna e do menor acúmulo de calor no processo. Além disso, o difusor de CO² proporciona maior produtividade, já que diminui a fadiga do soldador ao longo do dia e também reduz a possibilidade de embaçamento da máscara. Dessa forma, reduz-se o risco de exposição do soldador a radiações e fagulhas provenientes de outros soldadores ao redor.

Trata-se de uma camada de vidro, com tratamento metalizado, com a capacidade de refl etir toda a energia de radiações ultravioleta e/ou infravermelha geradas pelo arco voltaico no processo de solda. Durante todo o tempo em que o profi ssional estiver com o fi ltro de interferência entre o arco de solda e os olhos, ele estará protegido contra essas duas radiações com nível de tonalidade igual a 13 para os produtos da Linha 3M SpeedglasMR.

Tonalidade de escurecimento é uma graduação dada para especifi car a proteção que um fi ltro de luz oferece, ou seja, o grau de determinada quantidade de luz que um fi ltro tem a capacidade de bloquear. À quantidade de luz que atravessa pelo fi ltro, expressa em porcentagem, dá-se o nome de transmitância luminosa. Os fi ltros de luz, de acordo com sua classifi cação, atendem às características da tabela ao lado quanto à passagem de determinada porcentagem de radiação do espectro visível.

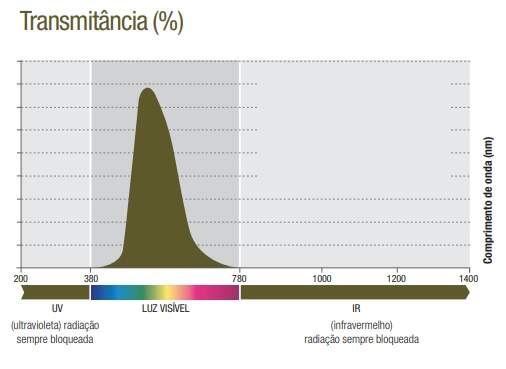

Os fi ltros de luz 3M SpeedglasMR mantêm o soldador protegido contra radiações UV e IR provenientes das operações de soldagem. A proteção permanece constante com o fi ltro no modo claro e escuro e também com o fi ltro desligado. A curva ao lado mostra que a transmitância luminosa no modo claro é predominantemente verde. Daí a cor “verde” do fi ltro de luz.

A polarização do cristal líquido impede a passagem da luz. Quanto maior o número de camadas de cristal líquido presentes em um fi ltro de luz, melhor será a sua capacidade e precisão na retenção e no bloqueio da radiação luminosa, distribuindo a passagem de luz de maneira equilibrada em toda a área do fi ltro. Isso evita porções diferenciadas de passagem de luz nas laterais, por exemplo, ou mesmo em forma de listras, bem como impede a difração angular, que é a passagem de luz de modo diferenciado quando o soldador se expõe a uma radiação incidente angular não frontal.

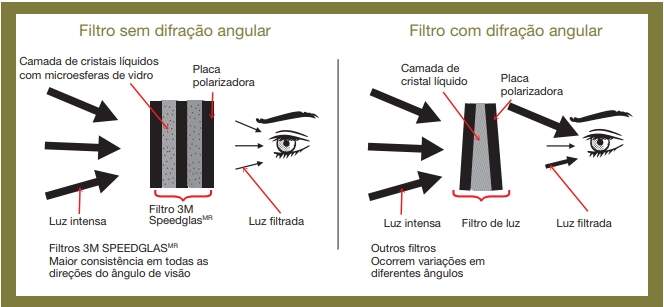

A fi ltração da transmitância luminosa (luz visível) nos fi ltros de luz se dá por meio da torção nemática nos conjuntos de cristal líquido, que são separados entre si por películas polarizadoras. Quando as placas de vidro que contêm o cristal líquido não são separadas de forma equidistante entre si, aparece o que chamamos de “efeito ângulo”, porque o fi ltro de luz não fi ltra com a mesma efi cácia os raios de luz visíveis provenientes de fontes fora da linha de centro do fi ltro de luz. O resultado disso são variações na tonalidade de escurecimento, sendo percebida como “mais clara” nas bordas e mais escura mais ao centro do fi ltro de luz. Este efeito de variação na tonalidade causa desconforto ao soldador, em razão de uma incidência difusa de radiação visível, proveniente das bordas do fi ltro de luz. Para evitar esse tipo de efeito, procure sempre especifi car fi ltros que tenham tecnologia comprovada na combinação e montagem dos conjuntos de cristal líquido nos fi ltros de luz. Nos fi ltros da Linha 3M SpeedglasMR, os conjuntos de cristal líquido são montados e separados equidistantemente por meio de microesferas de vidro que garantem que o efeito ângulo não apareça.

3 camadas de cristal líquido fi ltram melhor que 2 camadas:

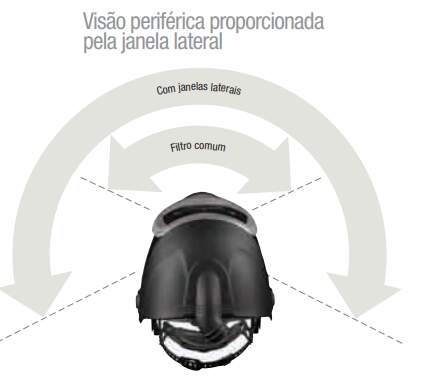

As janelas laterais auxiliam na visão periférica da área de trabalho e proporcionam proteção por conta do campo de visão aumentado. Com elas o soldador pode perceber e se defender de algum objeto vindo em sua direção. Pode-se ainda fazer montagens mais precisas e deslocar peças e máquinas com maior segurança e precisão. As janelas laterais são exclusividade das Máscaras 3M SpeedglasMR. Possuem tonalidade de escurecimento 5-6 e podem ser bloqueadas quando não forem necessárias.

Proteção Respiratória: De acordo com as recomendações do Programa de Proteção Respiratória, publicado pela Fundacentro, e como instrumento da Instrução Normativa nº 1 de 11 de abril de 1994, todo soldador deve utilizar um respirador para proteção contra fumos de solda e contra gases e vapores quando houver. O uso do respirador deve se dar durante todo o período em que o operador estiver no ambiente e não somente quando ele estiver com o arco de solda aberto, pois os fumos permanecem em suspensão durante horas e não são visíveis a olho nu. O respirador recomendado é do tipo descartável, reutilizável ou motorizado com fi ltro no minímo do tipo P2, ou ainda com a linha de ar comprimido com ar respirável grau D.

De acordo com o Programa de Conservação Auditiva da sua empresa, um protetor auditivo deve ser selecionado para o nível de exposição no ambiente, lembrando que em processo de soldagem ocorrem muitas variações de ruído no ambiente, sendo que esse protetor deve ser usado durante todo o tempo em que o indivíduo estiver exposto no ambiente.

A Norma ANSI Z.87:1, estabelecida pelo Ministério do Trabalho e Emprego e que diz respeito à proteção contra impacto de partículas voláteis, radiação ultravioleta, infravermelha e luminosidade intensa, recomenda o uso de óculos de segurança contra impactos sempre que se utilizar proteção facial do tipo basculante. Assim, é necessária a utilização de óculos de segurança juntamente com a máscara de solda e/ou o protetor facial, exceto quando este equipamento for do tipo combinado com respirador motorizado ou linha de ar.

ANTES: Com a máscara na posição abaixada, proporcionando segurança contra riscos de radiação lateral (indireta) ou partículas de lixamento, o soldador tem uma visão clara através do fi ltro de autoescurecimento. Ambas as mãos fi cam livres para posicionar precisamente o eletrodo e as peças.

DURANTE: O filtro muda para posição escura em 0,1 milésimo de segundo da abertura do arco elétrico, protegendo contra radiações e fagulhamentos diretos.

APÓS: O fi ltro automaticamente retorna à posição clara após realizado o cordão de solda, permitindo uma visão clara da poça de solda bem como a preparação para o próximo cordão. Proteção à visão que aumenta a performance.

O Filtro de Autoescurecimento 3M SpeedglasMR elimina o cansaço e a tensão no pescoço do soldador, não necessitando levantar a máscara para enxergar o cordão de solda, aumentando a precisão do posicionamento do eletrodo, reduzindo a necessidade de lixamento e retrabalho. Os soldadores poderão alcançar espaços apertados com a proteção vestida na face todo o tempo. A visão clara e constante faz com que a difícil tarefa de soldar se torne fácil de realizar.

Durabilidade é a palavra certa quando se trata do Filtro de Autoescurecimento 3M SpeedglasMR. Visão confortável de maneira constante para o soldador, protegendo contra as radiações (UV/IR) ultravioleta e infravermelha. Sistema automático de reação à intensidade da luz.

Conheça já a Linha de Máscaras 3M SpeedglasMR 9100:

• Conforto superior

• Balanceamento e estabilidade

• Qualidade ótica e amplos campos de visão

• Maior proteção de orelhas e pescoço

• Novo sistema de visor basculante com protetor facial transparente

• Novas opções de máscaras para uso com sistemas de proteção respiratória motorizados e linha de ar mandado 3M.

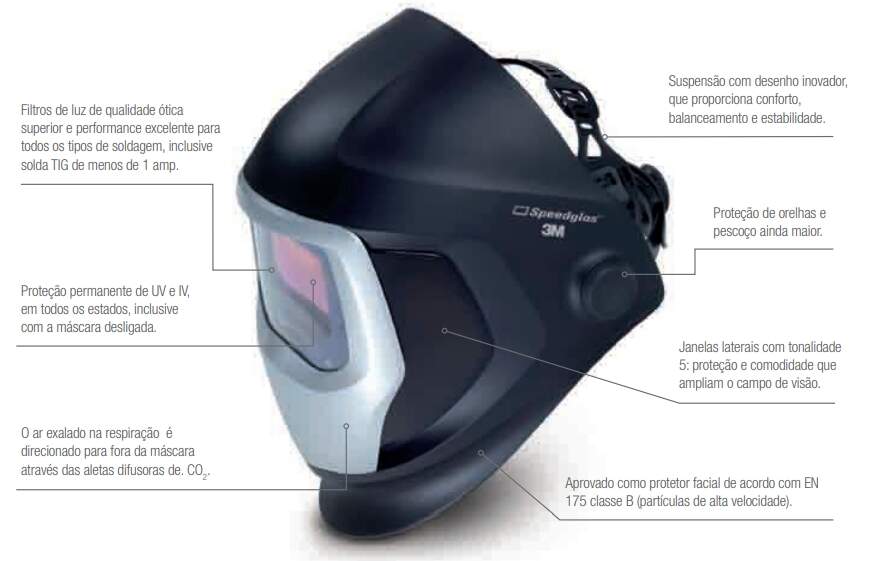

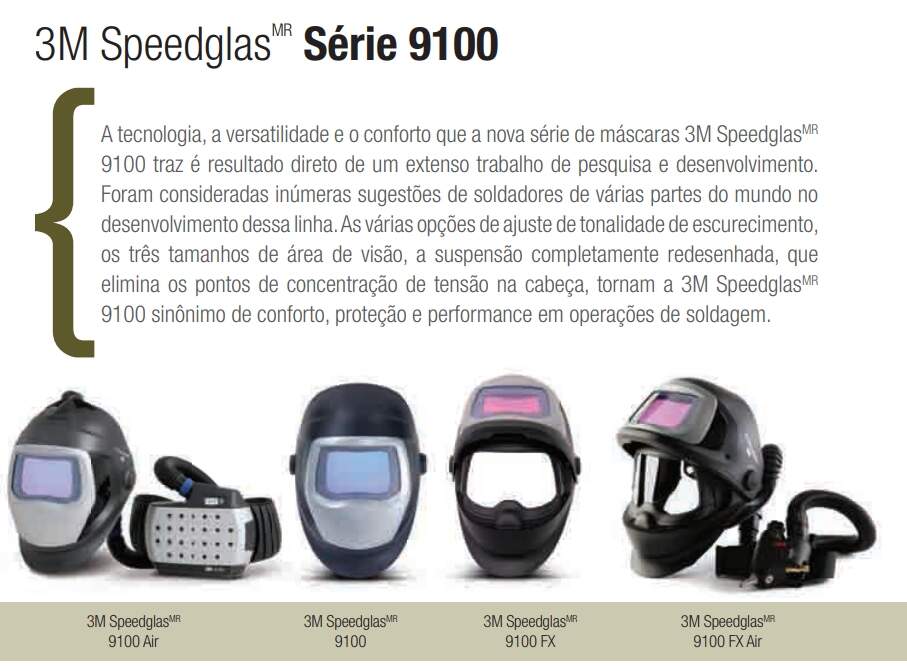

As reconhecidas máscaras 3M SpeedglasMR receberam alterações e fi caram ainda melhores. São três novos modelos que atendem a praticamente todas as necessidades dos soldadores. Pra você que é usuário chegou o momento certo de conhecer e experimentar a tecnologia, o conforto e a inovação das novas máscaras 3M SpeedglasMR 9100. Para conhecer e experimentar a tecnologia, o conforto e a inovação das máscaras 3M SpeedglasMR 9100, contate já um distribuidor 3M ou entre em contato conosco!

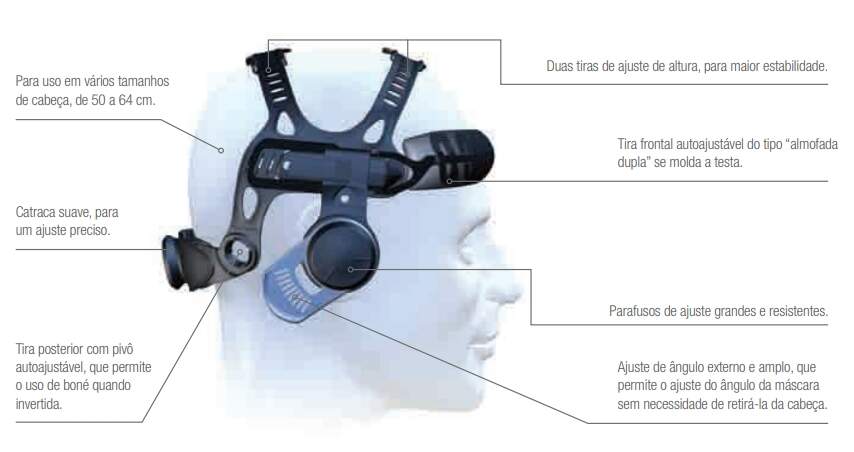

A suspensão que se molda à sua cabeça: Todas as suspensões de máscaras de solda 3MSpeedglasMR 9100 oferecem inúmeras opções de ajustes, para tornar o seu uso o mais confortável e conveniente possível. A cabeça é uma região que concentra grande número de nervos, artérias e acu-pontos. Aplicar pressão em algum desses pontos pode ocasionar aumento de fadiga e até dores de cabeça. A suspensão das máscaras 9100 foi desenhada para evitar pressão nesses pontos mais vulneráveis da cabeça. E, além disso, proporciona um enorme range de opções de ajuste de raio, recuo, posicionamento de fi ltros de luz que permitem que cada soldador “molde” sua máscara de acordo com sua própria necessidade. Menos pressão e maior opção de ajustes signifi cam mais conforto e produtividade por todo o dia de trabalho.

Garante mais conforto ao usuário em posição estacionada: O sistema de pivôs garante o travamento da máscara na posição levantada. Para baixá-la, basta um leve deslocamento para que ela volte à posição abaixada.

A Série 3MSpeedglasMR 9100 continua com sua tradição e reputação de oferecer ao soldador um fi ltro de luz de qualidade ótica superior, que inclui tonalidade uniforme e mínima distorção ótica ao longo de toda a área do fi ltro de luz. Selecionando o mais adequado conjunto de ajustes para cada tarefa, o soldador reduz a fadiga e melhora a produtividade e qualidade da operação de soldagem. Por isso os fi ltros de luz SpeedglasMR 9100 oferecem vários níveis de ajuste, de tonalidade, atraso, sensibilidade de detecção de arco, etc.

• O filtro 3MSpeedglasMR 9100 XX é 30% maior que qualquer fi ltro de luz existente no mercado.

• Sete opções de tonalidade escura, incluindo 9-13 (variável), 5 para oxicorte e 8 para microplasma e solda TIG de baixa amperagem.

• Excelente performance para soldas TIG de baixa amperagem, mesmo abaixo de 1 amp.

• Todas as tonalidades podem ser travadas no modo escuro. Por exemplo, você pode travar sua máscara na tonalidade 3, para ter um protetor facial para lixamento.

• Exclusivo e inovador sistema “Tack-welding”, que torna a solda ponto mais confortável e produtiva.

A capacidade de proteger os olhos e a face dos soldadores contra radiações, calor e fagulhas ao mesmo tempo em que permite visão clara e precisa do trabalho fazem da 3MSpeedglasMR 9100 uma das principais ferramentas de sua operação de soldagem.

Nova máscara de solda para uso com Sistemas de Proteção Respiratória:

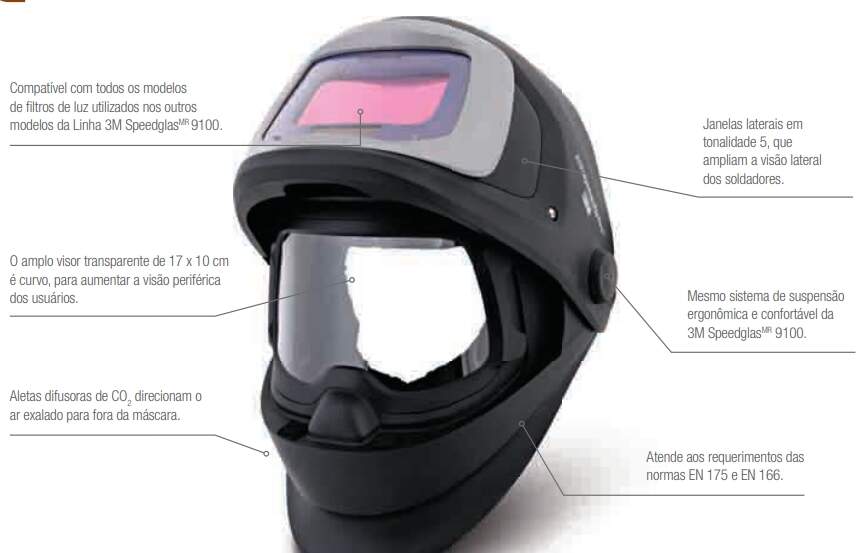

Visão lateral mais ampla com painel frontal basculante: As máscaras 3M SpeedglasMR 9100 FX combinam a praticidade e o conforto de uma máscara de solda de escurecimento automático com a proteção e o campo de visão de um protetor facial transparente.  Além de proporcionar maior campo de visão comparado aos modelos anteriores, esta máscara foi projetada para oferecer um amplo campo de visão em todas as direções.

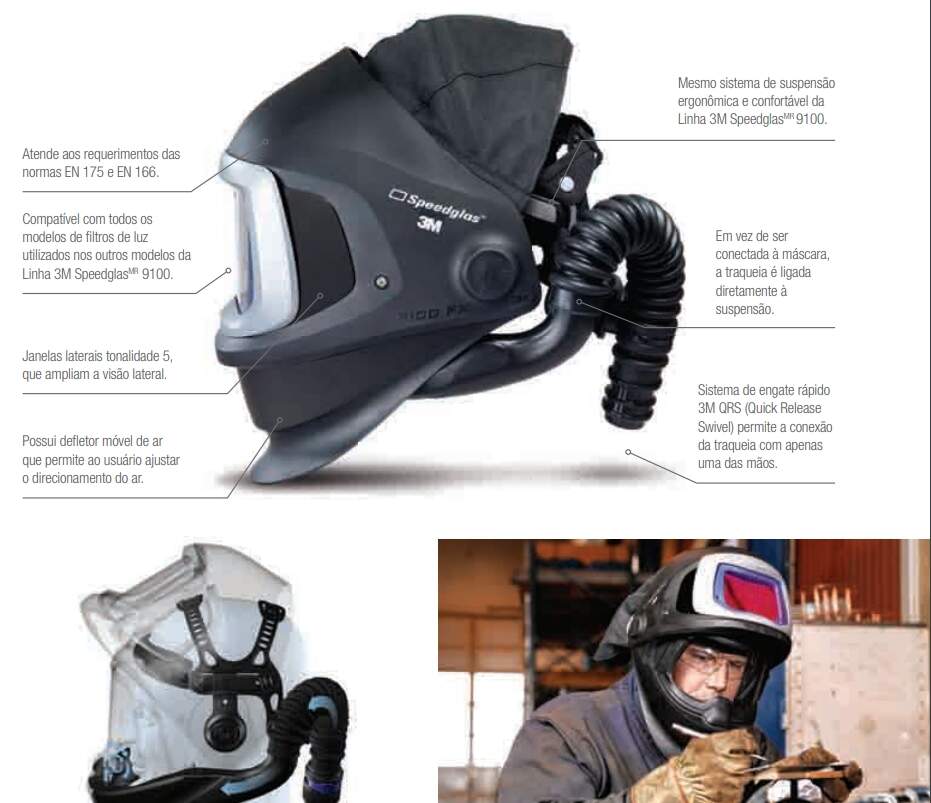

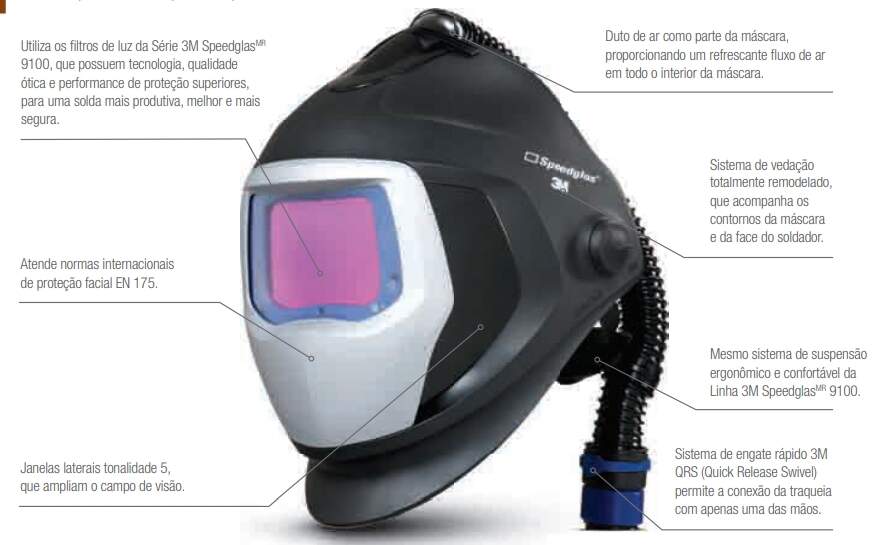

O melhor da Série 9100 em uma única máscara: O modelo 3M SpeedglasMR 9100 FX Air foi desenvolvido para uso conectado a sistemas de proteção respiratórios motorizados ou do tipo linha de ar mandado. Possui um inovador sistema de direcionamento de ar que garante conforto e proteção respiratória ao usuário, além de oferecer a proteção combinada de máscara de solda e proteção facial por meio do sistema basculante onde é montado o fi ltro de luz.
