História da Fibra

Em 1870, o físico inglês Jonh Tyndall, demonstrou o princípio de guiamento da luz através de uma experiência muito simples, utilizando um recipiente furado com água, um balde e uma fonte de luz, Tyndall observou que o feixe de água que sairá iluminado através do furo do recipiente, assim tivemos o primeiro relato da transmissão de luz.

Em 1956:

O termo Fibra Óptica foi empregado pela primeira vez, pelo Dr. N. S. Kapany que fazia parte de uma equipe do Laboratório Bell (USA), composta por ele e pelos Doutores, A. L. Schawlow e C. H. Townes, quando apresentaram os planos para a construção do primeiro LASER, a ser usado em Sistemas de Telecomunicações.

Características de Transmissão:

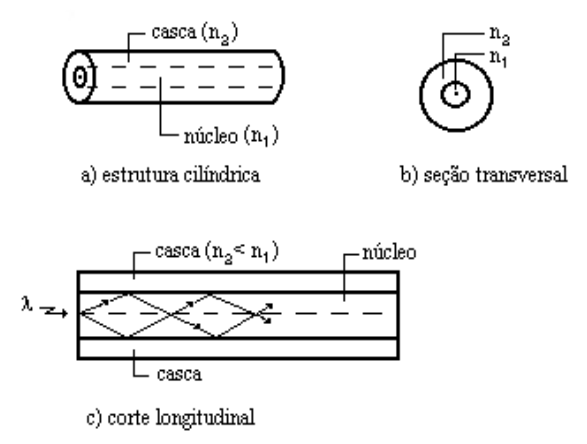

Fibra óptica é um filamento de sílica ou plástico com capacidade de transmitir luz. Tal filamento pode apresentar diâmetros variáveis, dependendo da aplicação, indo desde diâmetros ínfimos, da ordem de micrômetros

• Banda passante potencialmente enorme
• Perdas de transmissão muito baixas
• Isolação elétrica
• Pequeno tamanho e peso
• Segurança da informação e do sistema

• Fragilidade das fibras ópticas sem encapsulamentos
• Dificuldade de conexão das fibras ópticas
• Acopladores tipo T com perdas muito altas
• Impossibilidade de alimentação remota de repetidores
• Falta de padronização dos componentes ópticos

Três características são de importância maior no transporte de informação na fibra:

• Largura de Banda;
• Dispersão;
• Atenuação.

Oferece uma medida da quantidade de informação que uma fibra é capaz de transportar dentro de uma certa taxa de bit sem erros

Dispersão é a expansão ou espalhamento dos modos em um pulso de luz, à medida em que ele progride ao longo da fibra.

A dispersão modal em fibras multimodo é o resultado de diferentes comprimentos de caminhos de luz tomados pelos vários modos (multimodo), enquanto elas trafegam ao longo da fibra a partir da fonte até o receptor.

Pulsos de luz em cabos de fibra óptica estão sujeitos a perdas de potência enquanto trafegam ao longo da fibra. Essa atenuação ocorre como resultado da absorção de potência por impurezas dentro do próprio vidro e a dispersão de luz. É medida em decibel por quilômetro (dB/km). Ela é proporcional ao comprimento e é afetada pelo comprimento de onda da luz contida no pulso.

Uma fibra ótica pode ser:

• Monomodo;
• Multimodo.

• OPGW;
• ADSS.

Características:

• Tipo mais comum em cabeamentos primários inter e intra edifícios;
• Tem núcleo de 50 ou 62,5 µm e casca de 125 µm;
• Alcance limitado a 2km para cabeamento estruturado;
• Geralmente utiliza LED como transmissor.

Características:

• Tem núcleo de 8 a 9 µm e casca de 125 µm;
• Alcance limitado a 3km para cabeamento estruturado;
• Geralmente utiliza laser como transmissor;
• Utiliza comprimentos de onda de 1.310 ou 1.550 nm;

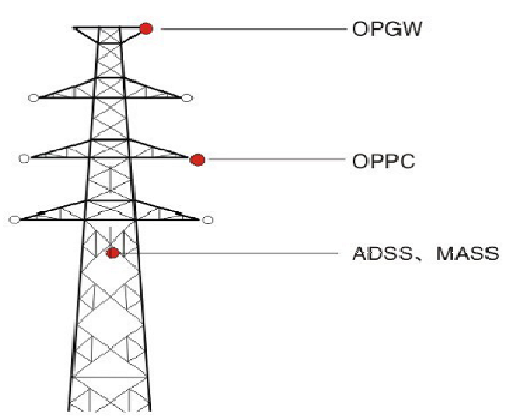

Função original dos cabos pára-raios exercer a blindagem contra DA diretas nos condutores fase, além de suportar feixe de FO.

Função original dos cabos ADSS ou Dielétricos utilzar um cabo com caracteristicas isolantes em pequenos lances, além de suportar feixe de FO.

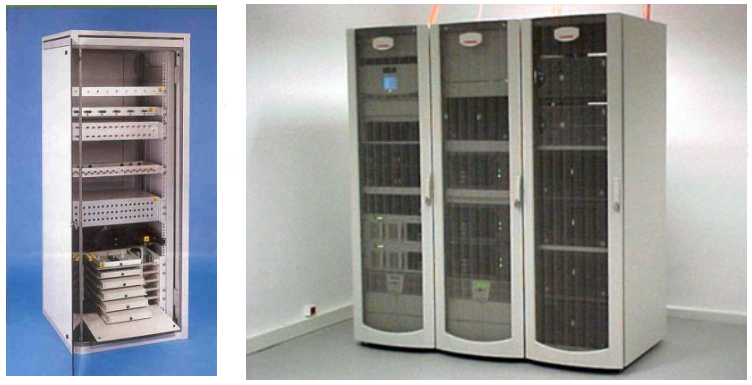

Há dois tipos de terminações utilizadas:

• O Bloco 110;
• O Patch Panel.

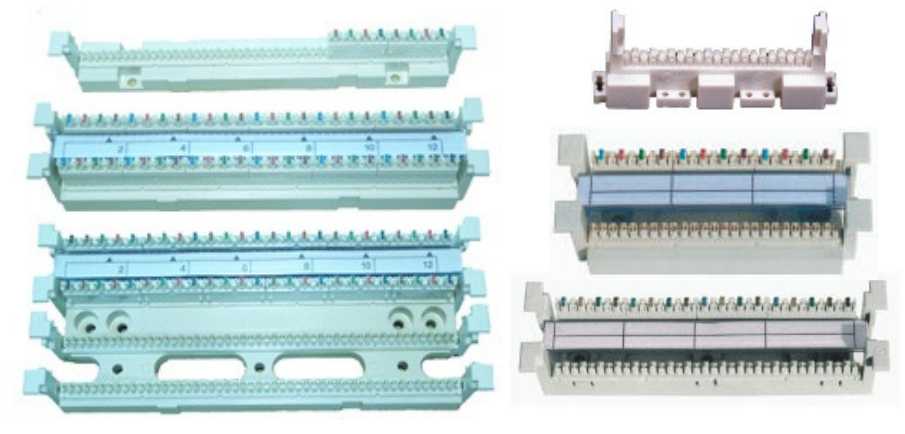

O dispositivo de terminação é usado tanto em aplicações de cabeamento de voz como de dados. O cabeamento primário é normalmente terminado em blocos 110 em racks ou paredes em incrementos de 25, 50 ou 100 pares. Há também o bloco para aplicação residencial com 10, 24 ou 32 pares.

Os painéis de conexão (patch panels) utilizam conexões 110 na parte traseira e conexões modulares na parte frontal. Ele está disponível em 12, 24, 48 e 96 portas.

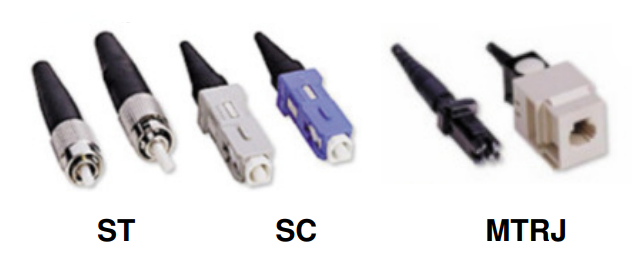

Fibra óptica:

• ST: travamento tipo “baioneta”.
• SC: aprovado para novas instalações; pode formar conexões duplex.
• MTRJ: conector SFF (Small Form Factor) utilizado em portas de ativos mais recentes.

Existem basicamente dois cabos de composto por fibras ópticas é o OPGW e o ADSS.

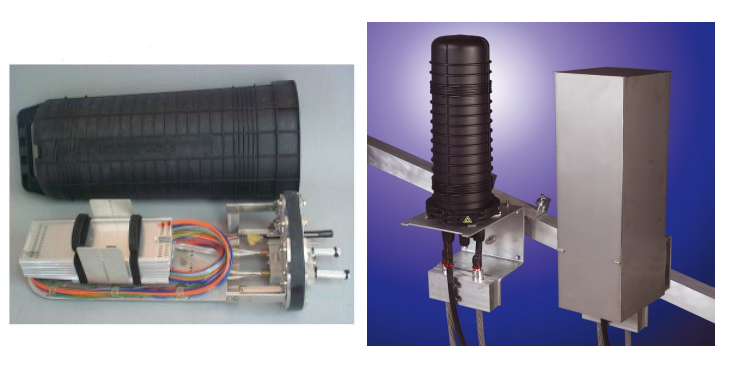

Práticas corretas de terminação de cabos (conectorização) são vitais para a completa e precisa transferência de sinais analógicos e digitais.

Equipamento que realiza a fusão da fibra com outra.

Os principais equipamentos utilizados em testes de cabos ópticos são:

• Fonte de luz multimodo: usam um LED como emissor de luz; emitem luz nos comprimento de onda 850nm e/ou 1300nm.
• Fonte de luz monomodo: usam um diodo laser como emissor de luz; emitem luz nos comprimento de onda 1310nm e/ou 1550nm.

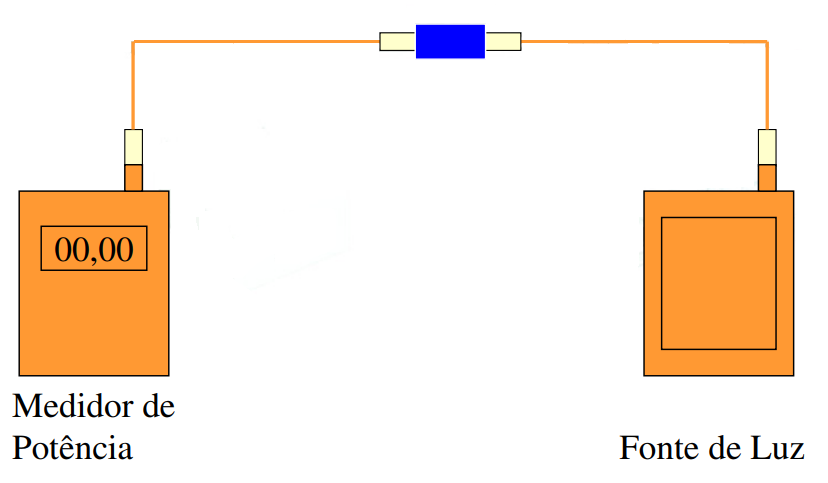

• Medidor de potência (power meter): possuem detetores de luz e medem a potência da luz recebida em dBm (alguns medem também em dB, permitindo “zerar” a referência); podem ser multimodo e/ou monomodo; usados para medir a atenuação óptica.

Testes em Cabos Ópticos - Atenuação:

OTDR (Reflectômetro Óptico no Domínio do Tempo): usado para caracterizar fibras ópticas; localiza defeitos e falhas; determina a perda óptica em qualquer ponto da fibra.

• Usados para caracterizar fibras ópticas.
• Localiza defeitos e falhas.
• Determina a perda óptica em qualquer ponto da fibra.
• Realiza milhares de medições ao longo da fibra.
• Apresenta o resultado na forma de gráfico, com uma linha descendente (da esquerda para a direita), distância no eixo horizontal e nível de sinal no eixo vertical.

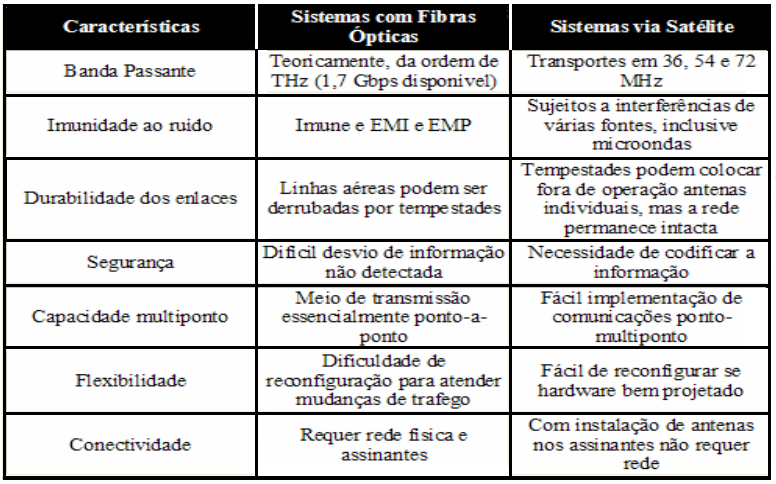

Fibra & Satélite:

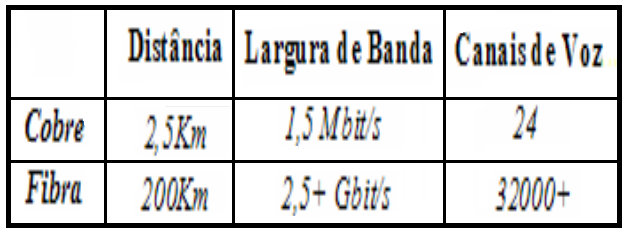

Fibra & Cobre:
