Esquadrias de Alumínio

Consiste no fornecimento e instalação de esquadrias de portas, portões, janelas, basculantes etc., fabricadas em alumínio.

As esquadrias de alumínio podem ser confeccionadas em escala industrial ou sob encomenda, com perfis estrudados, sólidos ou abertos, tubulares ou fechados e semi-tubulares (parcialmente fechados). Podem também ser fabricadas pela associação dos perfis com laminados de alumínio e chapas.

O alumínio é um dos elementos químicos de meia ocorrência na natureza. O minério que possui maior concentração deste elemento é a Bauxita, de aspecto semelhante ao barro.

A bauxita é submetida a moagem, seguida por diversos processos que a transformam em alumina ou óxido de alumínio. A eletrólise finaliza o processo para a obtenção do alumínio com alto teor de pureza (99,5%), que, no estado líquido, é misturado com outros elementos obtendo-se ligas, geralmente sob forma de lingotes.

Para a fabricação dos laminados (chapas) e extrudados (perfis), esses lingotes passam por fusão, com moldagem, extrusão, esticamento para uniformização e, finalmente, corte em tamanhos padronizados.

Características físicas do alumínio.

Peso específico: 0,27 T/m3
Ponto de fusão: 658 °C
Módulo de elasticidade: 7 T/m2
Coeficiente de dilatação: 23,6 x 10-6

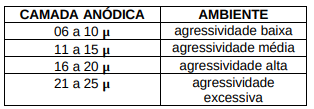

Tipo de acabamento superficial dos perfis que consiste em, através da eletrólise, depositar uma camada anódica de alumina na superfície dos perfis, protegendo-os contra os ataques químicos, e proporcionando maior brilho. A espessura da camada de anodização depende do ambiente de exposição conforme classificação a seguir:

Corresponde à proteção da anodização, evitando a ação do ar atmosférico sobre a superfície dos perfis. Consiste em se banhar o perfil, já anodizado, em água destilada em ebulição, proporcionando a dilatação térmica da camada de alumina com o conseqüente fechamento dos poros.

É conseguido através da imersão dos perfis em tanques com soluções a base de ácido fosfórico, ácido nítrico e outros.

Utiliza-se pintura eletrostática, líquida ou em pó. É executada em cabina, com pistola pressurizada, e seca em estufa a altas temperaturas. As tintas mais utilizados são a base de epóxi, poliéster, poliuretano e náilon, sendo selecionadas conforme a agressividade do meio onde serão instaladas as esquadrias.

É feita com fins estéticos apenas, através da deposição, sobre o alumínio, de alguns metais, como níquel, zinco, cobre, cromo etc., como forma de acabamento mais nobre.

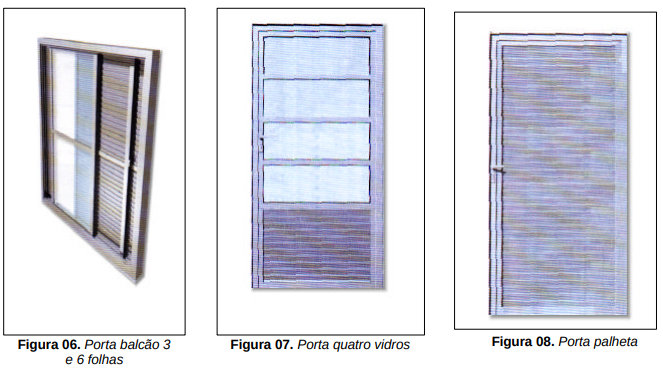

As portas de alumínio podem ser de abrir ou de correr, conforme definição do projeto.

Podem ser simples, de uma folha, ou duplas, com vidros, com venezianas, vazadas com desenhos geométricos ou um mix desses tipos.

As esquadrias deverão ser recebidas em embalagens individuais. Serão inspecionados, no recebimento, quanto à qualidade, ao tipo, à quantidade total, ao acabamento superficial, às dimensões e à obediência ao projeto.

Deverão ser armazenados em local seco e coberto, na posição vertical, sobre calços nunca localizados no meio dos vãos, para que não ocorram deformações e avarias.

Materiais como tintas, solventes e graxas, cimentos e cal, devem ser estocados em outros compartimentos.

A montagem das esquadrias de alumínio se fará na seguinte sequência:

1. Inicialmente, serão assentados os contramarcos. Sua função é garantir a vedação e a regularização do vão em termos de dimensões, prumos e níveis. Serão fixados com buchas e parafusos, cuja bitola e quantidade serão especificadas pelo fabricante. Poderão, ainda, ser fixados através de chumbadores de penetração em aberturas no concreto ou nas alvenarias, tomadas com argamassa traço T1. As peças fixadas através de chumbadores, serão escoradas e mantidas no prumo até o completo endurecimento da argamassa.
2. Sobre os contramarcos serão assentados os marcos, que correspondem ao quadro periférico visível das esquadrias. Estas peças, no caso de janelas e portas de correr, funcionam como trilhos ou guias das folhas móveis. Em janelas ou portas de abrir, funcionam como batentes. Serão fixados aos contramarcos por encaixe ou através de parafusos.

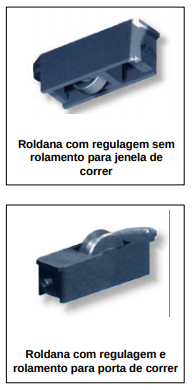

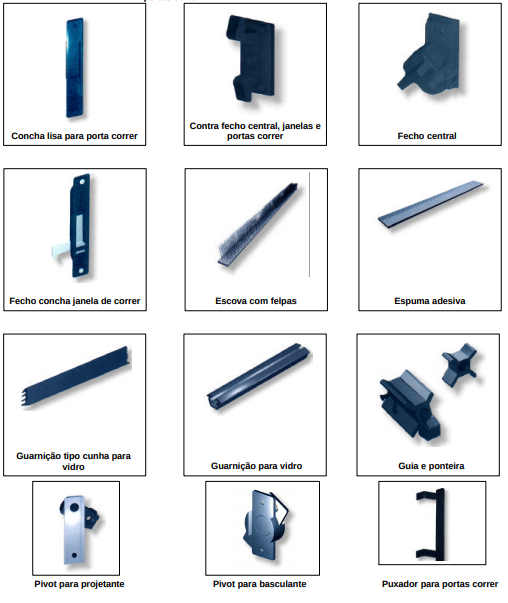

3. Sobre os marcos serão instalados os quadros móveis (“folhas”) através de sistemas de rodízios internos (denominados “roldanas”), no caso de peças de correr, ou de pinos tipo macho e fêmea (“guias” e “ponteiras”), no caso de peças de abrir.
4. Nos quadros móveis serão, por fim, instalados os vidros ou venezianas característicos da esquadria.

Deverá ser procedida uma avaliação de desempenho das esquadrias quanto aos seguintes aspectos funcionais:

] Estanqueidade à água de chuva;
] Estanqueidade ao ar;
] Estanqueidade a insetos e poeira;
] Isolamento sonoro;
] Iluminação;
] Ventilação;
] Facilidade de manuseio;
] Facilidade de manutenção;
] Durabilidade;
] Resistência aos esforços de uso;
] Resistência às cargas de vento.

As esquadrias de alumínio serão medidas após instaladas e aceitas pela Fiscalização, conforme as unidades da Planilha Contratual, estando incluídos nos preços todos os seus acessórios e ferragens.

O pagamento será feito por preço unitário contratual, conforme medição aprovada pela Fiscalização.
