Uso de Refrigerantes Naturais em Sistemas de Refrigeração e Ar Condicionado

Refrigeração de Grande Porte - Chiller

1 Aplicações nos Setores de Ar Condicionado e Refrigeração Industrial 1

Chillers com Carga Reduzida de R-717

Chillers com Trocadores a Placas (PHEs)

• Cargas Reduzidas de R-717 (Até 95%)

• Sistemas montados na fábrica

• Menores custos de manutenção

♦ Aplicações:

♦ Indústria Alimentícia (Laticínios, Bebidas, Abatedouros, etc)

♦ Indústrias Química e Petroquímica

♦ Sistemas Cascata – R-744/R-717

♦ Supermercados

♦ Sistemas de Ar Condicionado

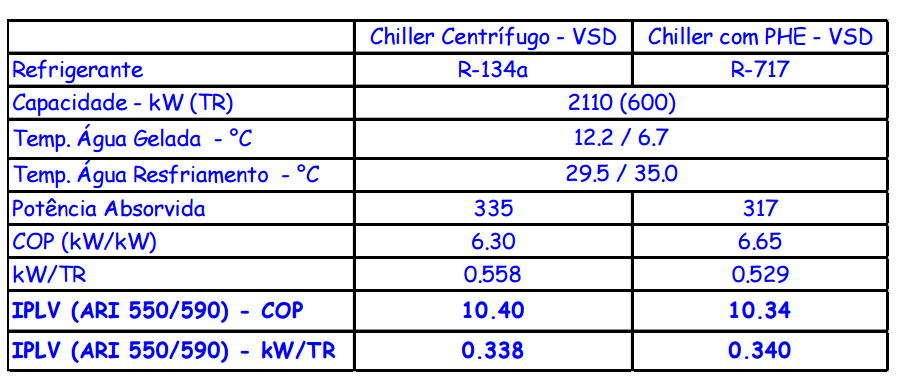

Chillers com PHEs Ar Condicionado Industrial

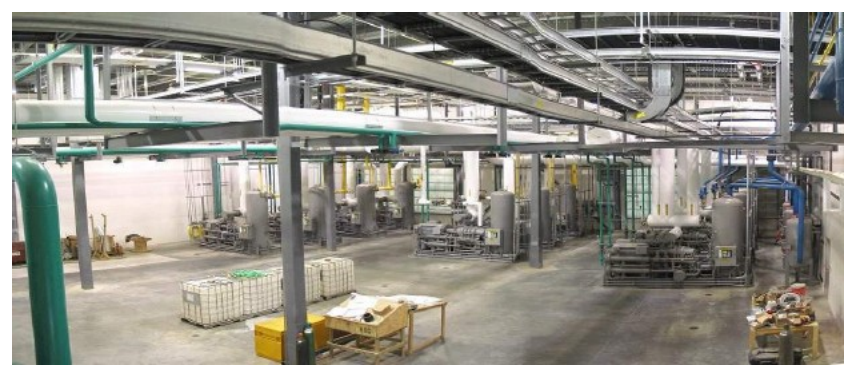

Chillers com Carga Reduzida de R-717

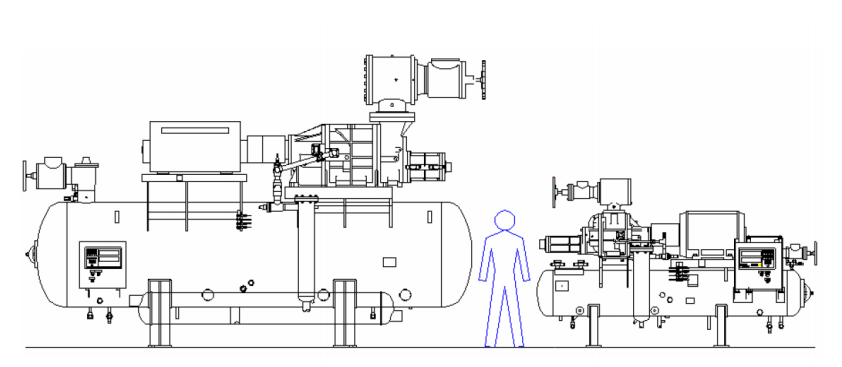

Equipamentos com Carga Reduzida de R-717

Árvore de Válvulas

CO2 na História da Refrigeração

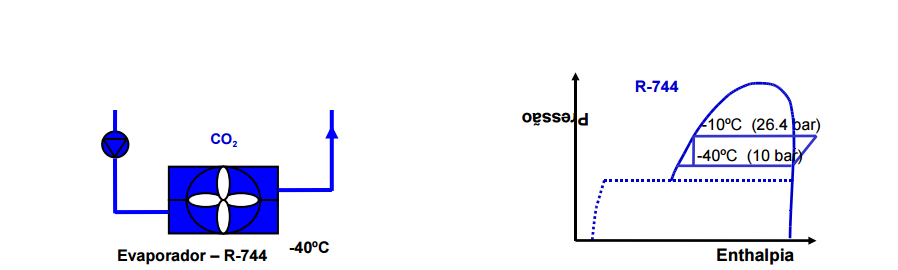

Processos Termodinâmicos com CO2

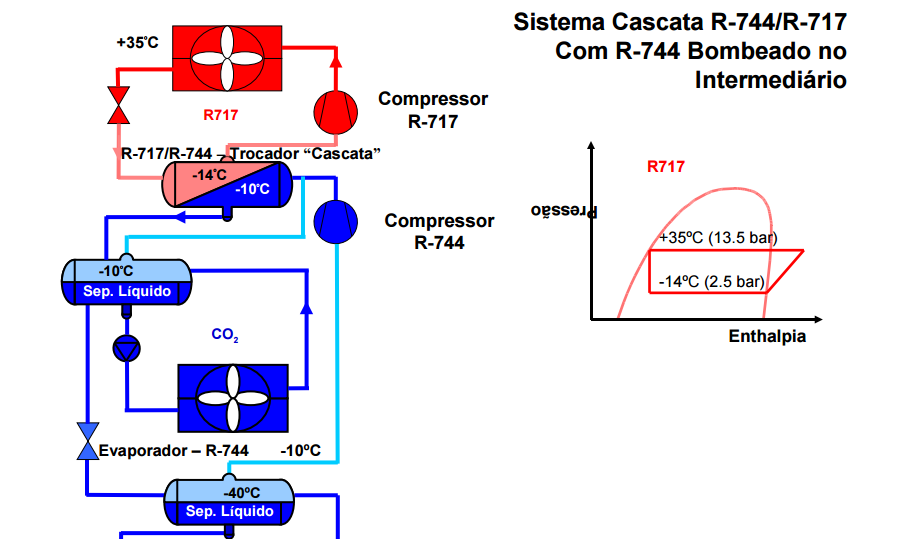

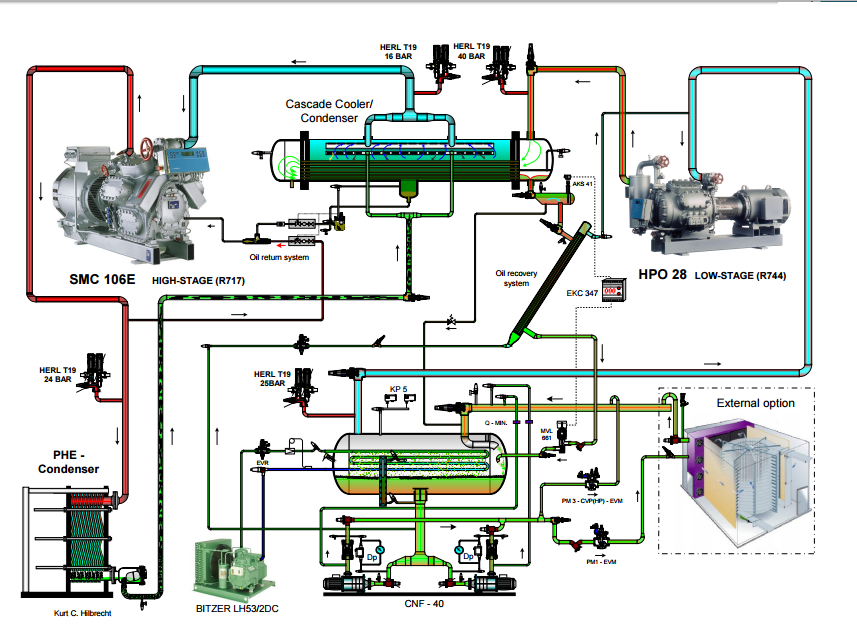

Sistema R-744/R-717 - Cascata

2 Aplicações nos Setores de Ar Condicionado e Refrigeração Industrial 2

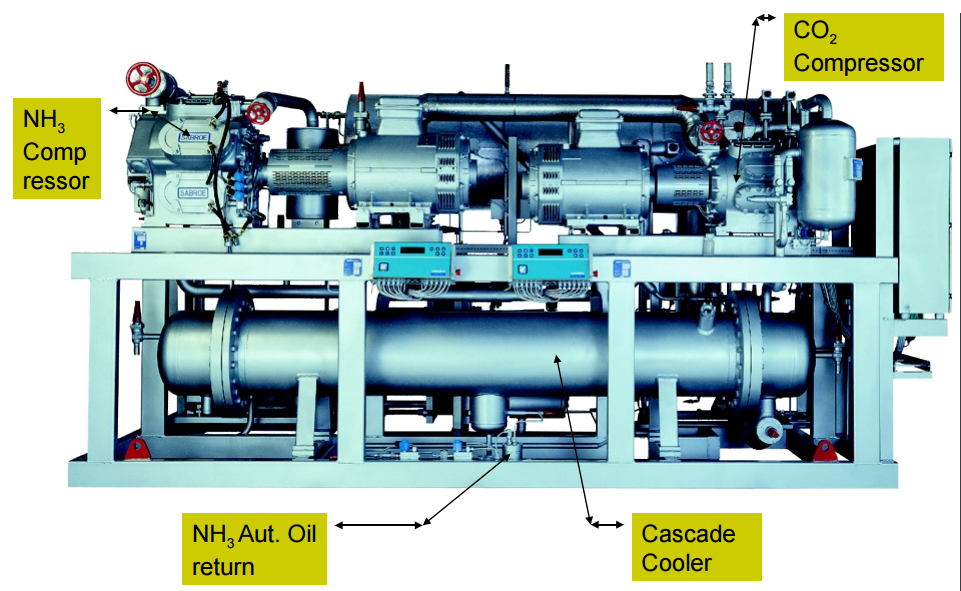

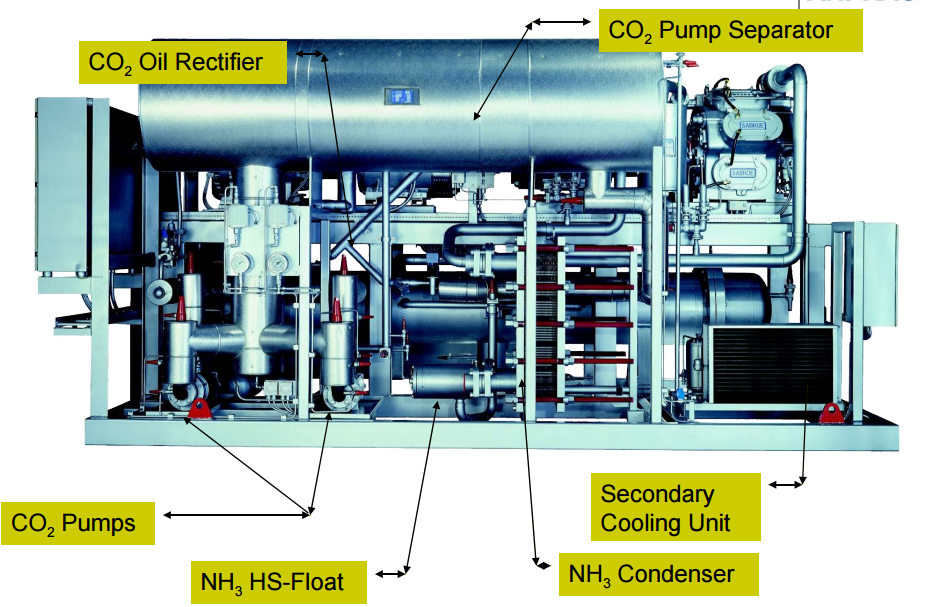

Sistema R-744/R-717 - Cascata

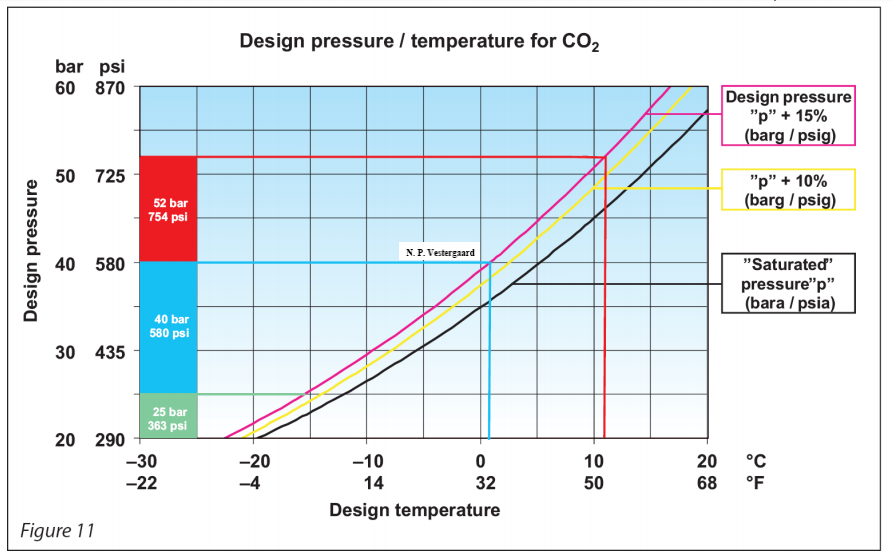

Pressões de Projeto

Requisitos de Projeto

• Condensador Cascata – Plate & Shell/ Shell & Tube/ PHE.

• Compressor – Deslocamento Volumétrico/ Relação de Compressão/ Tipo de Óleo/ Rolamentos/ Mancais/ Comprimento de Rotor.

• Separadores de Líquido – Materiais/ Menores Dimensões.

• Válvulas – Iguais às de R-717 (exceto gás quente – 52 bar g)/ Diâmetros Menores.

• Evaporadores – Materiais/ Eficiência/ Taxa de Recirculação.

• Degelo – Gás Quente/ Água/ Elétrico.

• Tubulação – Diâmetros Menores/ -55ºC/ Especificações de Solda.

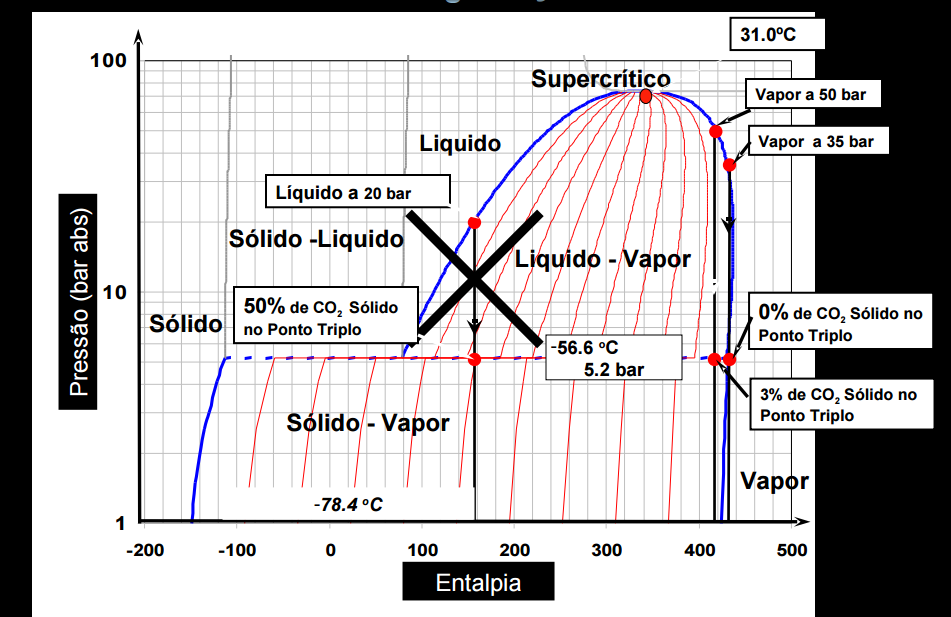

• Dispositivos de Alívio – Solidificação.

Pressões de Projeto

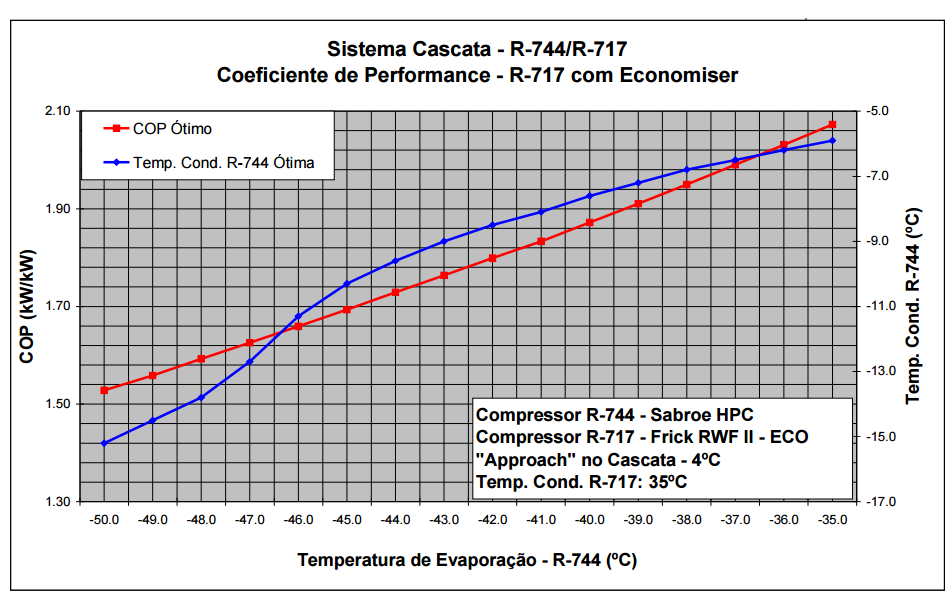

COP Otimizado

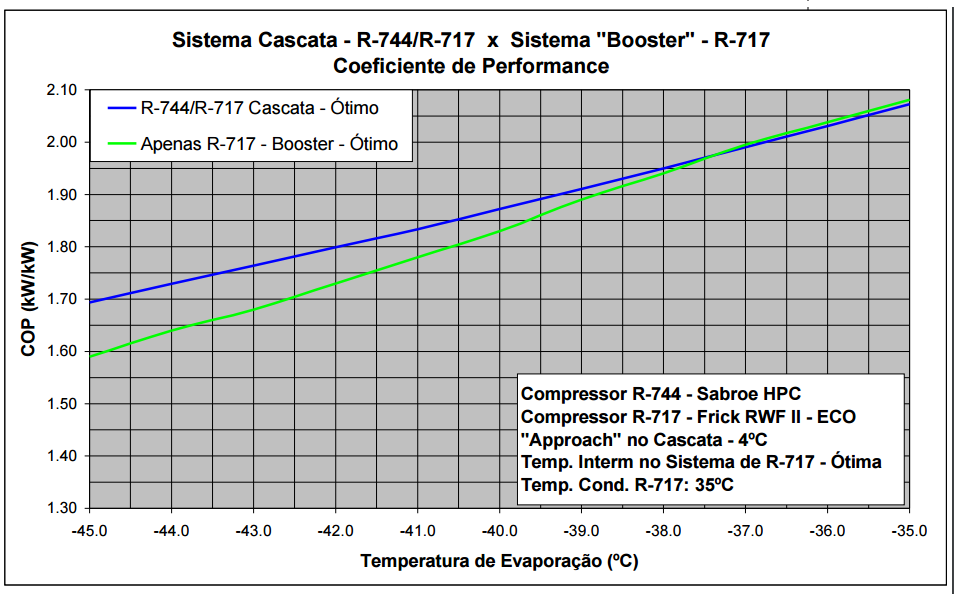

COP – R-744/R-717 Cascata x R-717 “Booster”

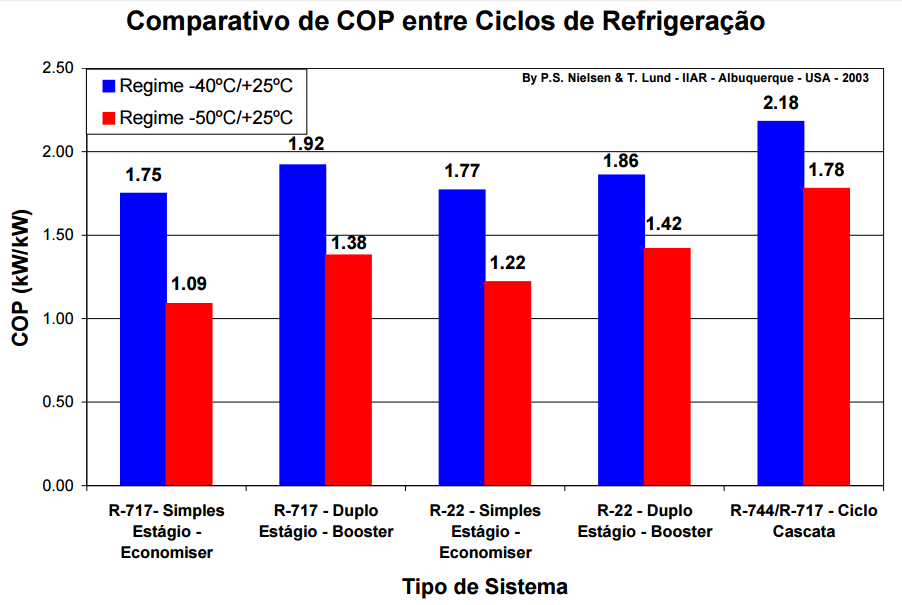

Comparativo de COP – Vários Sistemas

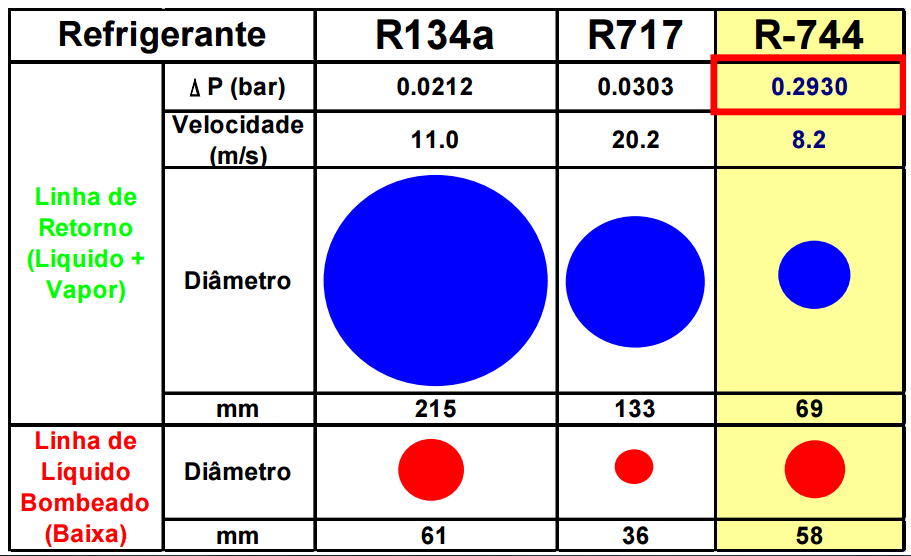

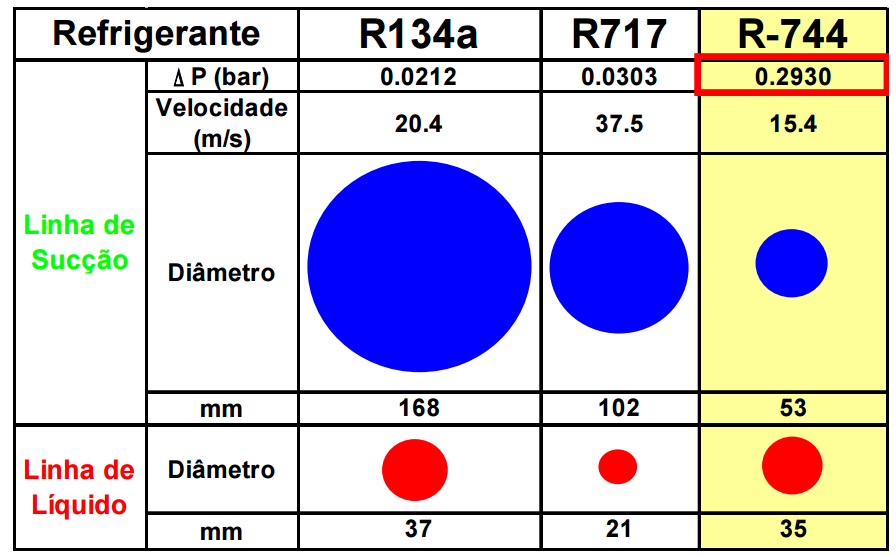

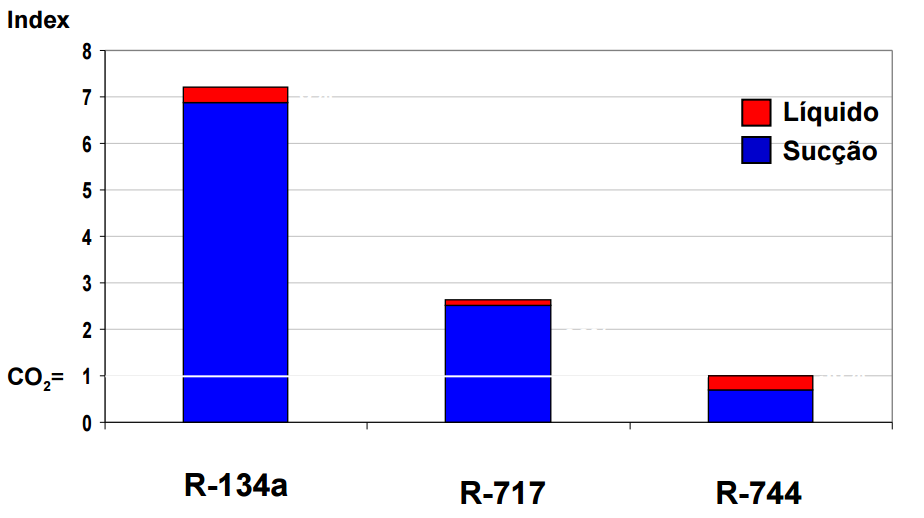

Comparação de Diâmetros de Linhas

Válvulas de Segurança

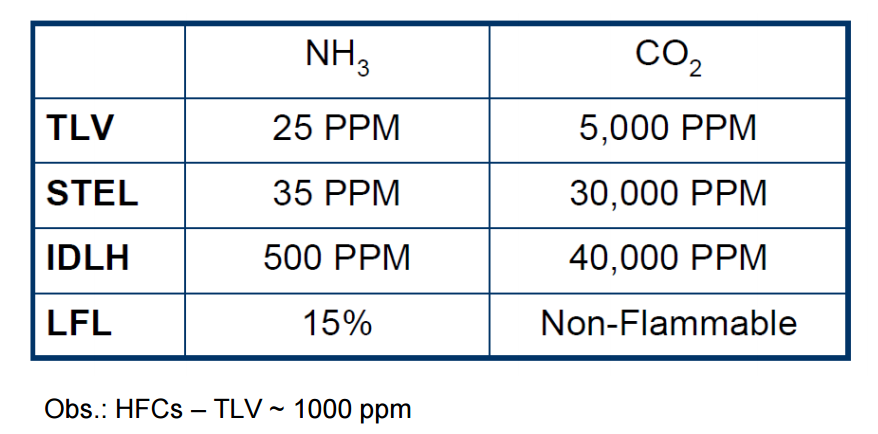

Segurança

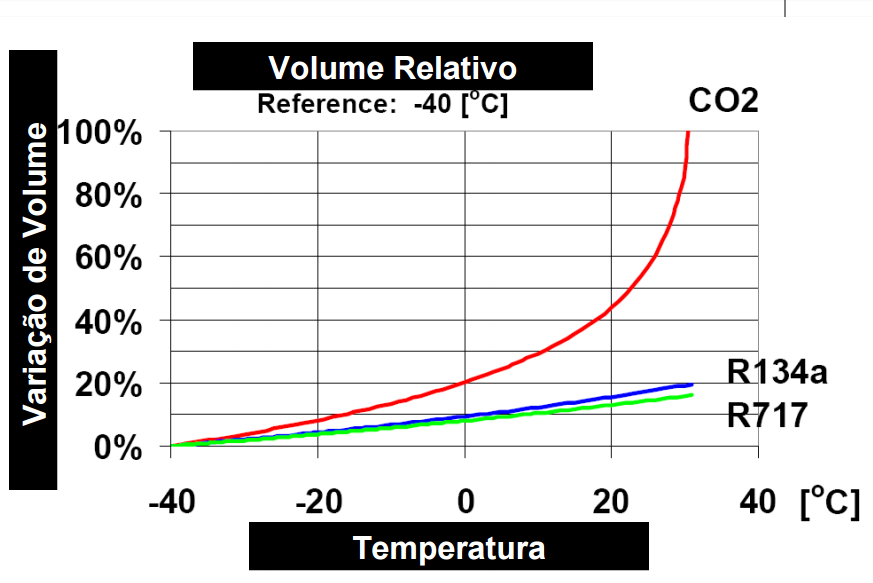

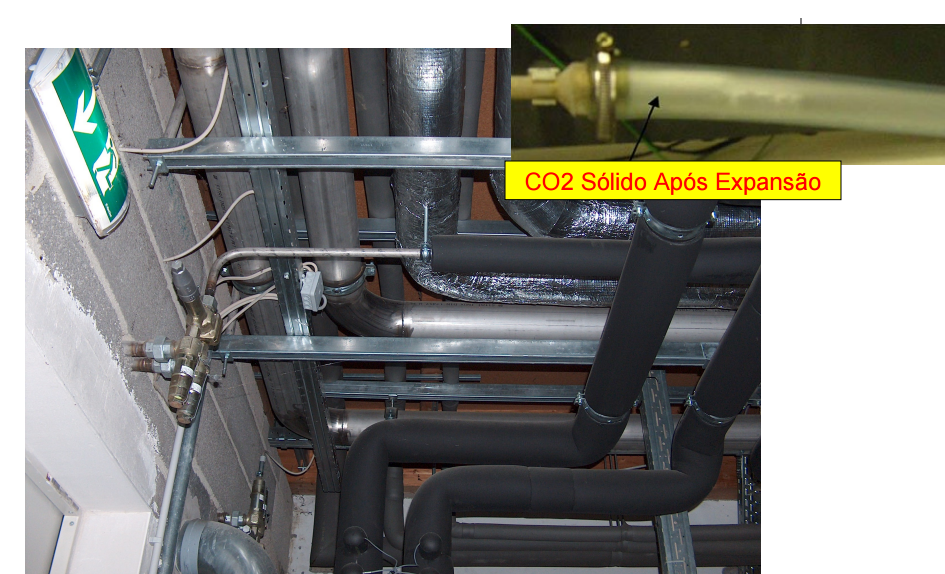

Expansão de CO2 – Líquido Enclausurado

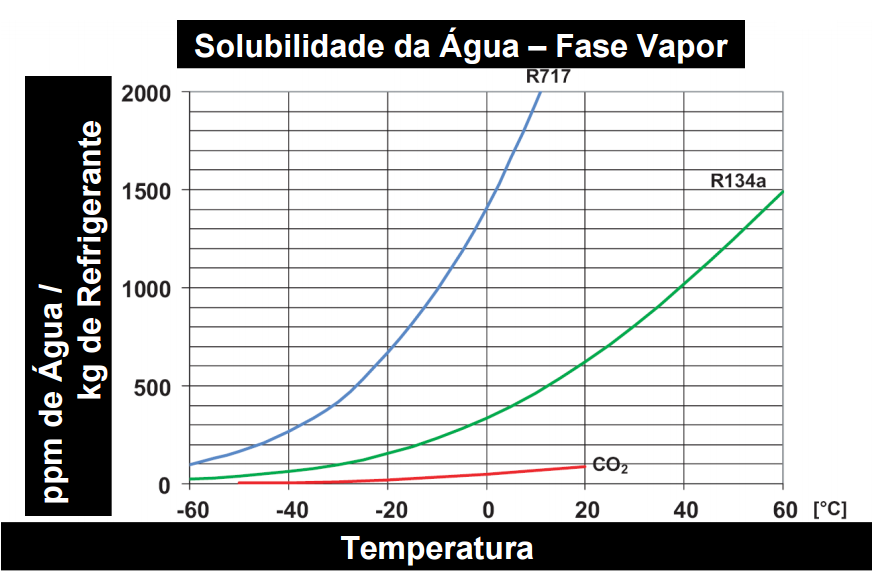

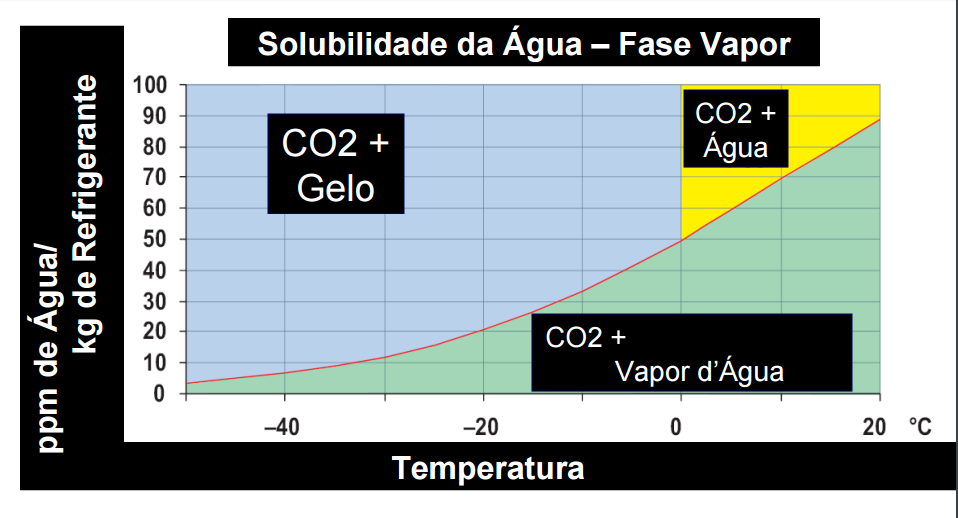

Solubilidade com Água

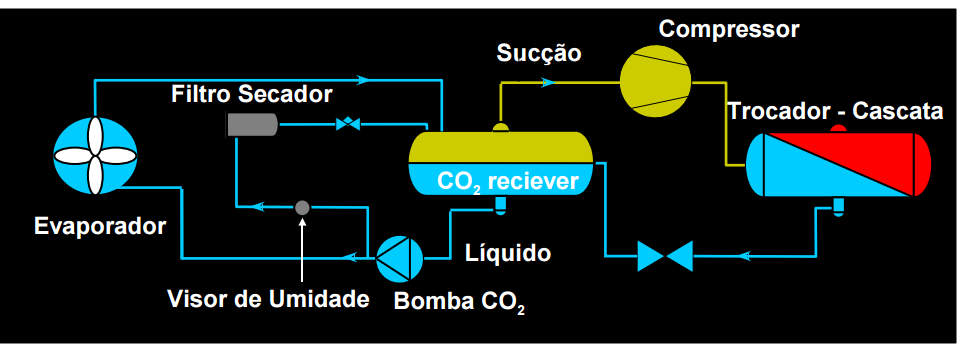

Filtro Secador/ Visor de Umidade

3 Aplicações Nos Setores De Ar Condicionado E Refrigeração Industrial 3

Refrigerante Primário – (Ciclo Sub-Crítico):

• Baixas Temperaturas – Sistema Cascata (-35ºC a -55ºC)

• Alto COP para sistemas abaixo de -35ºC

• Deslocamento Volumétrico até 10 vezes menor que R-717

• Linhas muito menores/ Separadores de Líquido Menores/ Evaporadores Menores

• Baixa Toxicidade (Classe - A1 (ASHRAE-34) – TLV = 5000 ppm > HFCs)

• Não inflamável

• Alta Pressão (40 - 52 bar em Ciclos Sub-críticos)

• Novas Tecnologias na concepção do Sistema – Engenharia x Tradição

• Inodoro - Em caso de vazamento, não há alarme pelo odor

• Alta Solubilidade com Água

Refrigerante Secundário:

• Temperaturas Intermediárias (-20.0ºC a 0.0ºC)

• Fluxo Bifásico

• Altos Coeficientes de Transferência de Calor

• Linhas muito menores

O Exemplo da Nestlé

Indústria Alimentícia/ Bebidas

♦ R-717, Amônia e NH3

♦ Chillers com Carga de R-717 muito Reduzida

♦ Fluidos Secundários (-15.0ºC a 0.0ºC)

♦ R-744 - ??? – Grande Futuro !

♦ Legislação

♦ Segurança  CB-55 – Norma NBR 16069

Indústria de Processos

♦ HCs – (R-1270) – Áreas Classificadas

♦ R717 – Chillers com “PHE” – Empresas Européias

♦ HFCs – Processos de Água Gelada – Chillers Centrífugos

♦ R-22 começa a perder espaço em novos sistemas

4 Aplicações Nos Setores De Ar Condicionado E Refrigeração Industrial 4

Ar Condicionado Industrial

♦ HFCs – Chillers Centrífugos/ Parafuso

♦ R717 – Chillers com “PHE” – Empresas Européias

♦ R-22 está praticamente fora em novos sistemas
