MÁQUINA DE LAVAR ROUPA - Manual do Usuário

Sistema Direct Drive O sistema Direct Drive (motor DD) elimina o uso da correia e da polia, ligando o motor diretamente ao cesto. Isso permite que se ofereça uma garantia de 6 movimentos A máquina de lavar roupa consegue efetuar várias ações no cesto ou uma combinação de ações diferentes dependendo do programa de lavagem selecionado. Combinado com a velocidade controlada de rotação e a habilidade do tambor rodando tanto para a esquerda como para a direita, a performance de lavagem da máquina é notavelmente melhorada, proporcionando-lhe sempre resultados perfeitos. Proteção contra os vincos Com a rotação do cesto, a roupa move-se para cima e para baixo, lavando a sujeira e evitando, ao mesmo tempo, que as peças de roupa fiquem emaranhadas umas nas outras

Aquecedor integrado O aquecedor interno aquece automaticamente a água para a temperatura mais adequada a cada um dos ciclos.

Mais econômica através de um Sistema de Lavagem Inteligente O Sistema de Lavagem Inteligente detecta a quantidade de carga e a temperatura da água e em seguida determina o nível ideal da água e o tempo de lavagem para reduzir ao mínimo o consumo de energia e água.

Bloqueio para crianças Utilize o sistema de Bloqueio para crianças para impedir que as crianças pressionem qualquer botão para mudar o programa durante o funcionamento.

Sistema de controle de velocidade de baixo ruído Através da detecção da quantidade de carga e equilíbrio, distribui a carga de maneira uniforme para reduzir ao mínimo o nível de ruído da centrifugação.

Para minimizar o risco de incêndio no cesto, no processo de secagem,considere o seguinte:

• As peças que tenham manchas de azeite ou óleo de culinária, ou que tenham sido emergidos nestes produtos, são um risco potencial de incêndio, e não devem ser colocadas no cesto para o processo de secagem. As peças com óleo podem inflamar espontaneamente, em especial quando expostas a fontes de calor, como é o caso do cesto utilizado para secagem. As peças aquecem, causando uma reação de oxidação com o óleo. A oxidação gera calor. Se este calor não consegue escapar, as peças aquecem e podem inflamar. Se as peças com óleo forem empilhadas, acumuladas ou guardadas, poderá evitar-se que o calor se escape e dê origem a um eventual incêndio. Caso seja inevitável que os tecidos contendo azeite ou óleo de culinária, ou que tenham sido contaminados por produtos destinados ao cuidado capilar, sejam colocados no cesto para o processo  de secagem, devem ser primeiramente lavados em água quente, com um sabão forte. Este processo irá reduzir – embora não eliminar – o risco de incêndio. O ciclo ’baixa temp’ no cesto, no processo de secagem, deve ser utilizado para reduzir a temperatura das peças colocadas no seu interior. Estas não devem ser retiradas do cesto, empilhadas ou guardadas enquanto quentes.

As peças que foram previamente limpas, lavadas, embebidas ou manchadas com petróleo, gasolina, diluentes utilizados em limpeza a seco, ou outros produtos inflamáveis ou explosivos, não devem ser colocadas no cesto enquanto o mesmo estiver quente e ou para iniciar um processo de secagem. As substâncias altamente inflamáveis habitualmente utilizadas em ambiente doméstico, incluem acetona, álcool petróleo/gasolina, querosene, tira manchas (algumas marcas), benzina, ceras e decapantes

• Os artigos contendo espuma de borracha (também conhecida por espuma de látex) ou materiais idênticos, contendo borracha texturada de forma similar, não devem ser colocadas no cesto enquanto o mesmo estiver quente e ou para iniciar um processo de secagem Os materiais em espuma de borracha podem, quando aquecidos, incendiar-se por combustão espontânea.

• Os amaciantes de roupa, ou outros produtos idênticos não devem ser utilizados no cesto para o processo de secagem, a fim de eliminar os efeitos da eletricidade estática, a menos que tal prática seja especialmente recomendada pelo fabricante do amaciante de roupa ou do produto.

A roupa íntima com reforços em metal não deve ser colocada no cesto para o processo de secagem. Podendo danificar a sua máquina de lavar e secar se os reforços em metal se soltarem durante a secagem. Sempre que possível, poderá ser utilizado uma espécie de cabide de secagem para essas peças.

As peças em plástico, como as toucas de banho, ou os babadores de bebê à prova de água também não devem ser colocadas no cesto enquanto o mesmo estiver quente e ou para iniciar um processo de secagem.

Os artigos com teor em borracha, quaisquer roupas almofadadas com espuma de borracha, almofadas, galochas e tênis com revestimento de borracha também não devem ser colocados no cesto enquanto o mesmo estiver quente e ou para iniciar um processo de secagem.

1. Remova a caixa de papelão e a embalagem de isopor.

2. Eleve a máquina de lavar e remova a base de transporte.

3. Remova a fita de segurança do cabo de alimentação e da mangueira de drenagem.

4 interior do cesto.

Os materiais de embalagem (plásticos), são perigosos para as crianças, pois podem provocar asfixia. Guarde esse material fora do alcance das crianças.

Para prevenir os danos internos durante o transporte, os 4 parafusos especiais estão bloqueados. Antes de ligar a máquina de lavar roupa, retire os parafusos juntamente com os tampões de borracha. Se não forem retirados, podem provocar vibração, ruído e um funcionamento defeituoso.

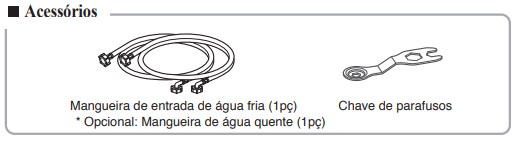

1. Desparafuse os 4 parafusos com a chave fornecida.

2. Retire os 4 parafusos juntamente com os tampões de borracha retorcendo ligeiramente o tampão.

3. Tape os buracos com os tampões fornecidos

Localização

t Nível do :
O desnível admissível debaixo da máquina de lavar é de 1°
t Fonte de alimentação elétrica :
Deve estar dentro de 1,5 metros de cada lado da localização
da máquina de lavar. Não sobrecarregue a tomada com mais
de um aparelho.
t Espaço livre adicional :
É necessário para os modelos de parede, porta e janela
(10 cm: parte traseira / 2 cm: lados direito e esquerdo)
Não coloque nem armazene produtos de lavandaria na parte
superior da máquina de lavar roupa em nenhum momento.
Podem danificar o acabamento dos comandos.

Instale a máquina em um piso duro e plano. Certifique-se de que a circulação do ar ao redor da máquina não está impedida por tapetes, carpetes, etc. t Nunca tente corrigir desnivelamentos do com pedaços de madeira, papelão ou materiais semelhantes, colocados por baixo da máquina. t Se não puder evitar colocar a máquina junto a um fogão a gás ou forno, entre os dois aparelhos deverá aplicar um isolante (85 X 60 cm), coberto por folha de alumínio, do lado que estiver virado para o fogão ou forno. t A máquina não deve ser instalada em divisões em que a temperatura possa descer abaixo dos 0°C. t Ao instalar a máquina, certifique-se de que esta fica facilmente acessível ao técnico, em caso de avaria. t Com a máquina instalada, ajuste os quatro pés utilizando a chave de parafusos fornecida, garantindo que o aparelho fique estável e que mantém uma distância de cerca de 20mm entre a parte superior da máquina e a parte inferior de uma eventual bancada ou prateleira. t Este equipamento não foi concebido para ser usado em barcos nem em instalações móveis.

t Não utilize um cabo de extensão ou um adaptador duplo. t Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante ou pelos seus representantes de serviço ou pessoa igualmente qualificada com a finalidade de evitar qualquer perigo. t Desligue sempre a máquina da tomada e feche a alimentação de água depois da utilização. t Ligue a máquina a uma tomada com ligação ao terra de acordo com as normativas de cabos atuais. O aparelho deve-se colocar de forma que a tomada seja facilmente acessível. Os reparos da máquina de lavar devem ser executados apenos por pessoal qualificado. Reparos feitos por pessoal não qualificado, podem causar falhas técnicas ou ferimentos. Contate o serviço de assistência técnica da sua localidade. Não instale a máquina em divisões da casa onde possam ocorrer temperaturas negativas. Os tubos podem congelar e quebrar devido à pressão. As temperaturas negativas podem desregular os comandos eletrônicos do aparelho. Se adquiriu a máquina de lavar em pleno Inverno, com temperaturas negativas, deixe ficar o aparelho à temperatura ambiente de sua casa durante algumas horas, antes de proceder à sua instalação e posterior funcionamento.

CUIDADOS a ter com o Cabo de Alimentação A maioria dos aparelhos devem ser ligados através de um circuito dedicado, ou seja, um circuito de saída único, que apenas alimente aquele aparelho e que não tenha outras saídas ou extensões. Para ter a certeza, veja a página de especificações deste manual de instruções. Não sobrecarregue as tomadas de corrente nas paredes. Quando as tomadas estão sobrecarregadas, soltas, ou danificadas, se existirem extensões, cabos com fendas, ou se o isolamento dos cabos estiver danificado ou quebrado, os cabos constituem um grave perigo. Qualquer destas situações pode provocar um choque elétrico ou um incêndio. Verifique periodicamente o cabo do aparelho e se apresentar danos ou deterioração, desligue-o, deixe de utilizar o aparelho e mande substituir o cabo pelo serviço autorizado. Proteja o cabo de desgastes físicos ou mecânicos, como torções, esticões, dobras, ficar preso entre uma porta, ou ser pisado com qualquer móvel ou com os pés. Preste especial atenção ao plugue, tomadas, e ao ponto onde o cabo sai do aparelho.

Este aparelho não deve ser utilizado por crianças ou pessoas com capacidades físicas ou psíquicas limitadas sem o devido acompanhamento

Ligação da mangueira de alimentação de água

t A pressão do fornecimento de água deve estar entre os 100 kPa e 1000 kPa (1,0 - 10,0 kgf / cm²).
t Não dobre ou amasse a mangueira de entrada ao ligá-la à válvula.
t Se a pressão da alimentação de água for superior a 1000 kPa, deve-se instalar um dispositivo
redutor de pressão.
t Verifique periodicamente o estado da mangueira e substitua-a se for necessário.

Passo1: Verifique se a entrada da mangueira está selada com borracha.

t São fornecidos dois anéis com a mangueira de entrada de água no conector da válvula com o objetivo de evitar vazamento de água. Verifique se há vazamento de água nas ligações da máquina de lavar roupa abrindo a torneira completamente.

Aperte o conector da mangueira na torneira de água.

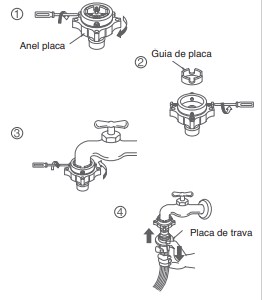

1. Desaperte o anel adaptador e os 4 parafusos adaptáveis de segurança. 2. Empurre o adaptador para o fim da torneira para que o anel vedante forme uma conexão segura. Aperte a placa e os 4 parafusos. 3. Empurre a mangueira de fornecimento de água para cima para que os anéis vedantes dentro da mangueira possam aderir por completo à torneira que é apertada girando para a direita.

Tipo-B : Conectar a mangueira de rosca à torneira sem rosca

1. Desaperte o anel adaptador e os 4 parafusos adaptáveis de segurança. 2. Remova a guia da placa se a torneira for muito larga para encaixar o adaptador. 3. Empurre o adaptador para o fim da torneira para que o anel vedante forme uma ligação segura. Aperte a placa e os 4 parafusos. 4. Puxe a placa de trava para baixo, empurre a entrada da mangueira na direção do adaptador e liberte a placa de trava. Certifique-se que o adaptador fica preso no devido local.

Depois da mangueira de água estar ligada à torneira, abrir a torneira para remover qualquer vestígio de sujeira, deixe a água correr para um balde e verifique a temperatura da água.

Tipo-C : Conectar a mangueira de contato à torneira sem rosca

Passo3: à máquina de lavar

• Assegure-se de a mangueira não está torcida nem dobrada. Quando sua lavadora tem 2 entradas • A mangueira com conector vermelho é para água quente. • Se a lavadora tem 2 entradas, energia pode ser economizada usando água quente da residência.

Depois de terminar a ligação, se houver vazamento de água da mangueira, repita os mesmos passos. Utilize uma torneira mais convencional possível para abastecimento da água. Caso haja apenas água fria para alimentação da lavadora, pode ser ligado apenas 1 mangueira na entrada de cor azul, não sendo necessário a instalação das 2 mangueiras (água quente e fria).

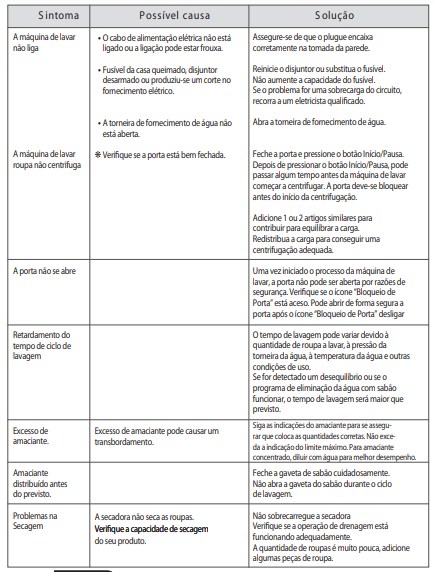

Verifique a capacidade de secagem do seu produto. Para tornar Verifique a capacidade de secagem do seu produto. Para tornar Se a residência do cliente não possuir instalação para água quente, poderá utilizar somente 01 (uma) mangueira de entrada de água (cor azul). Não sendo necessário a instalação de uma torneira com 02 (duas) saídas. Caso o cliente deseje lavar com água quente a máquina aquecerá a água implicando em uma desvantagem de economia de energia.

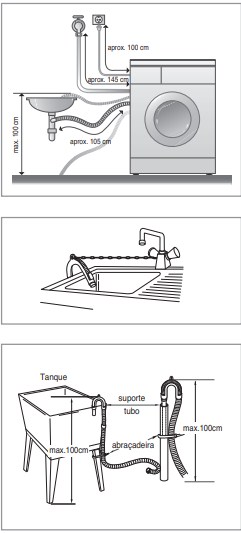

• A mangueira de drenagem não deve estar mais de 100 centimetros acima do piso. Caso contrário, a água da máquina de lavar não será drenada ou drenará menos.

• No caso da mangueira de drenagem ser muito comprida, por favor, não o introduza na máquina de lavar. Pode causar ruído anormal.

Quando instalar a mangueira de drenagem fixe-o bem com uma corda ou corrente.

• A fixação correta da mangueira de drenagem protegerá o piso de danos devidos a de água.

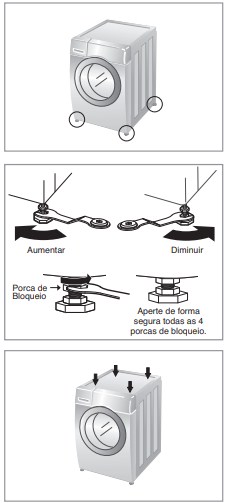

1. O nivelamento correto de uma máquina de lavar roupa impede o ruído e a vibração excessivos. Instale o aparelho sobre uma superfície de piso sólido e nivelado, de preferência no canto de uma dependência.

O piso de madeira ou o assoalho suspenso podem contribuir para uma vibração excessiva ou para erros de equilíbrio da carga.

2. Se o piso não estiver nivelado, ajuste os pés de nivelamento conforme for necessário (não introduza pedaços de madeira, etc. debaixo dos pés). Assegure-se de que os quatro pés estão estáveis no e, em seguida, verifique se o eletrodoméstico está perfeitamente nivelado (utilize um nível de bolha de ar)

• Uma vez nivelada a máquina de lavar, aperte as porcas de bloqueio na direção da base da máquina de lavar. Todas as porcas devem estar apertadas.

Verificação em diagonal Ao empurrar para baixo e na diagonal as beiras da placa superior da máquina de lavar roupa, a máquina não deve mexer um centímetro acima ou abaixo em absoluto. (Verifique isto nas duas direções) Se a máquina balançar ao empurrar a placa superior da máquina na diagonal, ajuste novamente os pés

Caso a máquina de lavar esteja instalada numa plataforma elevada, deve estar fixa de forma segura para eliminar o risco de queda.

Piso em cerâmica

 A superfície de instalação tem de estar limpa, seca e nivelada.
 Instale a máquina em um piso duro e plano.

Pavimentos cerâmicos (pavimentos escorregadios) t Posicione ambos os pés da máquina no Tread Mate e nivele a máquina de modo a adaptá-la. (Corte o Tread Mate em seções de 70x70 mm e cole cada uma delas ao pavimento seco onde a máquina vai ser colocada.) t Tread Mate é um material auto-adesivo, utilizado em escadas e degraus, para evitar o risco de escorregamento.

Piso de madeira

O piso de madeira é particularmente suscetível à vibração. t Para evitar as vibrações, recomendamos que coloque protetores de borracha por baixo de cada pé, a pelo menos 15mm de distância da máquina, seguros a pelo menos 2 tábuas com parafusos. t Se possível, instale a máquina num dos cantos da dependência, onde o é mais estável. t Coloque os protetores de borracha para reduzir a vibração.

Se instalar e nivelar corretamente a máquina, assegurará um funcionamento regular e confiável por longos anos. A máquina tem de estar absolutamente nivelada, na horizontal, e t Não deverá "balançar" quando carregada com roupa. t A superfície de instalação tem de estar limpa, sem qualquer resíduo de cera ou outro revestimento escorregadio. t Não deixe que os pés da máquina se molhem. Se tal acontecer, a máquina poderá escorregar do local onde se encontra.

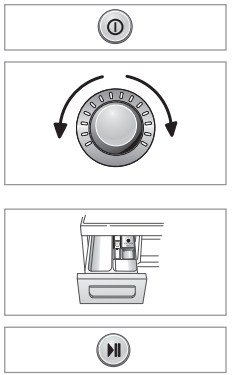

1. Selecionar a roupa.

2. Abrir a porta e colocar a roupa.

Nota: Caso seja necessário adicionar / retirar mais roupa quando a máquina já iniciou o ciclo de lavagem, siga o seguinte procedimento: 2.1. Pressione a tecla "INíCIO / PAUSA" 2.2. Aguarde a porta ser destravada automaticamente; 2.3. Abra a porta e coloque / retire as roupas; 2.4. Feche a porta; 2.5. Pressione a tecla "INíCIO / PAUSA" A máquina continua o ciclo de lavagem no mesmo ponto em que o ciclo foi pausado.

3. Pressione o botão de Liga / Desliga.

4. Selecionar o programa. (Consultar páginas 17~19)

Selecione agora as opções. (Consultar páginas 21~26)

Programas Adicionais ■ Temperatura ■ Velocidade de Rotação ■ Outras funções

Adicionar sabão.

(Consultar páginas 27~28)

6. Pressionar o botão Início/Pausa.

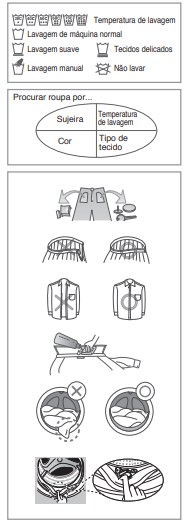

1. Etiquetas de cuidados Procure a etiqueta de cuidados das suas roupas. Esta indicalhe o conteúdo do tecido da sua roupa e como se deve lavar.

2. Classificação Para obter os melhores resultados, classifique a roupa em cargas que se possam lavar no mesmo ciclo de lavagem. A temperatura da água e a velocidade de centrifugação e os diferentes tecidos necessitam de ser lavados de diferentes formas. Separe sempre as cores escuras das claras e brancas. Lave-as em separado, pode dar-se uma transferência de cores e fios, o que provocará a coloração do branco, etc. Se for possível, não lave peças muito sujas com uma ligeiramente suja. • Sujeira (Pesada, Normal, Ligeira) Separe as peças conforme a quantidade de sujeira. • Cor (Branco, Claros, Escuros) Separe os tecidos brancos dos tecidos de cor. • Fios (Produtores ou recolhedores de fios) Lave em separado os produtores de fios e os recolhedores de fios.

3. Cuidados antes da carga Junte peças compridas e pequenas numa carga. Coloque as peças compridas primeiro. As peças compridas não devem constituir mais de metade da carga de lavagem. Não lave só uma peça. Isto pode provocar uma carga desequilibrada. Junte uma ou duas peças semelhantes. • Verifique se todos os bolsos estão vazios. Os objetos tais como pregos, ganchos, fósforos, esferográficas, moedas e chaves podem danificar tanto a sua máquina de lavar como a sua roupa. • Aperte os fechos, colchetes e cordões para se assegurar de que estes artigos não se prendam em outras peças de roupa. • Trate previamente a sujeira e as manchas escovando com um pouco de sabão dissolvido em água sobre as manchas como em colarinhos e punhos de camisas para tirar melhor a sujeira. • Para evitar quaisquer danos no vedante da porta e na roupa, certifique-se de que não fica presa nenhuma peça de roupa entre a porta e o vedante do tambor da máquina. • Verifique as dobras do anel de vedação da porta para detectar qualquer objeto que tenha ficado preso. • Certifique-se de que não ficou esquecida nenhuma peça de roupa no interior da máquina de lavar de modo a não ficar danificada (ex. encolher ou descolorar) no seguinte ciclo de lavagem.

Antes da primeira lavagem, selecione um ciclo (ALGODÃO 60°C, adicione meia carga de sabão) e deixe a máquina efetuar um ciclo de lavagem sem roupa. Deste modo, removerá os resíduos do cesto, que podem ter ficado durante o processo de lavagem.

Temperatura da água: Selecione a temperatura da água de acordo com o ciclo de lavagem. Durante a lavagem observe sempre as instruções de lavagem e as etiquetas do fabricante da roupa.

Os resultados dos tempos dependem da pressão, dureza* e temperatura da água, assim como temperatura ambiente, tipo e quantidade de roupa, quantidade de sabão utilizado, flutuações no fornecimento de energia elétrica e opções adicionais escolhidas.

É recomendado a utilização de um sabão neutro. O ciclo de lavagem para Lãs é caracterizado por uma baixa velocidade de rotação do cesto e uma ação na roupa mais cuidadosa. Não é recomendado utilizar produtos para remoção de manchas que contenham sabão oxigenado (O ,H O ). Selecionar a velocidade máxima do programa de lavagem para garantir os resultados de secagem. Onde a quantidade de roupas a ser lavada e secada em um programa não excede o peso máximo permitido pelo programa de secagem, recomenda-se a lavagem e secagem em uma sequência contínua.

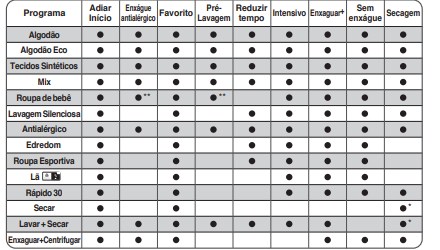

Algumas dessas opções podem ser incluídas no ciclo automaticamente e não poderão ser canceladas

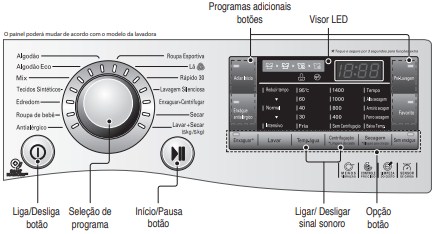

Dados de utilização

Pressione o botão "Liga/Desliga" para ligar e desligar a máquina da energia elétrica

Também se pode utilizar para cancelar a função Adiar Início.

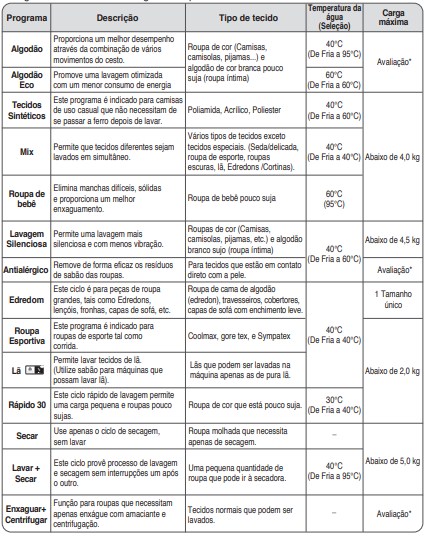

Estão disponíveis 14 programas de acordo com o tipo de roupa a lavar. O led irá acender para indicar o programa selecionado.

Este botão Início/Pausa utiliza-se nos ciclos de lavagem e em outros ou para fazer uma pausa nos ciclos. Se for necessária uma parada temporária no ciclo de lavagem, pressione o botão "Início/Pausa". Quando a máquina é colocada em Pausa, a energia é desligada ao fim de 04 minutos

Utilize estes botões para selecionar as opções de ciclo desejado para o ciclo selecionado.

O visor apresenta configurações tempo estimado, opções, e mensagens de estado da sua máquina de lavar e ficará ligado durante o ciclo.

Permite que adicione ciclos que irão piscar quando selecionados

Para selecionar um item, toque no centro do ícone. Não pressione fortemente a tela, a tela é sensível o suficiente para funcionar com um leve e firme toque. Utilize a ponta do seu dedo para tocar a opção desejada.

Adiar Início

Pode definir o tempo de atraso para que a máquina de lavar inicie e termine automaticamente após o intervalo de tempo especificado.

O tempo de atraso corresponde ao final do ciclo de lavagem, não ao início. O tempo de lavagem pode variar dependendo da temperatura da água, carga e outros fatores.

1. Pressione o botão "Liga/Desliga".

2. Selecione um ciclo.

3. Toque em "Adiar Início" e ajuste a hora desejada.

4. Pressione a tecla "Início/Pausa".

Para obter resultados melhores ou para um enxágue mais eficiente, pode selecionar. Enxágue antialérgico.

1. Pressione o botão "Liga/Desliga".

2. Selecione um ciclo.

3. Enxágue antialérgico.

4. Pressione o botão "Início/Pausa".

Programa favorito permite guardar na memória um ciclo de lavagem personalizado para futuras utilizações.

1. Pressione o botão "Liga/Desliga".

2. Selecione um ciclo.

3. Selecione (O curso, o método de lavagem, número de lavagens, velocidade de rotação, temperatura da água, etc.)

4. Pressione e mantenha pressionado o botão "Favorito" durante 3 segundos (2 bips).

O Programa favorito fica assim memorizado para futuras utilizações. Para utilizar novamente o programa, selecione "Favorito" e pressione "Início/Pausa".

Se a roupa a lavar estiver muito suja, o percurso de Pré-Lavagem é eficaz.

1. Pressione o botão "Liga/Desliga".

2. Selecione um ciclo.

3. Pressione o botão de "Pré - Lavagem".

4. Pressione o botão .

• Reduzir tempo : Esta opção pode ser usada para reduzir o tempo de lavagem de um programa. • Intensivo : Se é roupa normal e bastante suja, a opção "Intensivo" é eficaz.

• Enxaguar+ : Acrescenta um • Sem enxágue : - Se desejar deixar os tecidos na máquina sem enxaguar depois de lavar, para impedir que se encolham, pode selecionar o programa "Sem enxágue" tocando "Sem enxágue". - Para passar logo para o dreno ou a centrifugação, com a função sem juntamente com o programa escolhido (Centrifugação). enxágue ligada, toque "Centrifugação" enxágue extra

• Tocando "Temp.água", poderá selecionar a temperatura da água.

- Fria - 30°C, 40°C, 0°C, °C

• A temperatura da água pode ser selecionada conforme o programa.

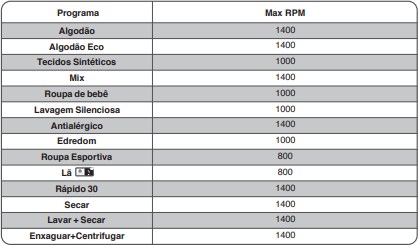

A velocidade de centrifugação pode ser selecionada tocando "Centrifugação".

1. Pressione o botão "Liga/Desliga".

2. Selecione a velocidade de centrifugação entre 400, 800, 1000 e 1400 RPM.

3. Pressione o botão "Início/Pausa".

Quando selecionar “Sem Centrifugação” irá continuar a girar durante um curto período de tempo a baixa velocidade para efetuar uma drenagem rápida.

1. Pressione o botão "Liga/Desliga".

2. Selecione a opção desejada.

3. Pressione o botão "Início/Pausa".

2. No seletor de secagem, selecione a opção desejada: 30 - 60 - 120 - Baixa Temp. - Ferro secagem - Armário secagem - . 3. Pressione o botão "Início/Pausa".

Quando optar somente por secagem a máquina entrará automáticamente no processo de centrifugação. Caso selecione a opção A sua experiência será o seu melhor guia para optar por essa opção. Centrifugação não deseje realizar a centrifugação "Sem

Selecione esta função para bloquear os botões de controle para prevenir adulteração. "Bloqueio para crianças" pode ser configurado apenas durante o ciclo de lavagem.

Bloquear o painel de controle.

1. Toque e segure *Bloqueio para crianças durante 3 segundos.

2. Irá ouvir um beep e irá aparecer ' ' no Visor LED. Quando o "Bloqueio para crianças" estiver ativo, todos os botões ficarão bloqueados exceto o botão de Liga/Desliga.

Desligar a energia não irá redefinir a função de bloqueio crianças, devendo desativar a mesma antes de poder optar a outras funções.

Desbloquear o painel de controle

1. Toque e segure *Bloqueio para crianças durante 3 segundos.

2. Irá ouvir um beep e o tempo restante irá reaparecer no Visor LED.

A função de ligar/desligar sinal sonoro apenas pode ser configurada durante o ciclo de lavagem. Para configurar a função de ligar/desligar sinal sonoro siga as instruções abaixo. 1. Ligar a máquina de lavar roupa (pressionando o botão "Liga/Desliga"). 2. Pressionar o botão "Início/Pausa" 3. Toque e segure "Temp.água" e "Centrifugação" simultaneamente por 3 segundos para que a função de ligar e desligar sinal sonoro seja configurada. Uma vez que a função de ligar/desligar sinal sonoro esteja configurada, esta configuração fica memorizada mesmo após a máquina ser desligada Se desejar desligar o sinal sonoro repita simplesmente o processo.

A Limpeza do cesto é um ciclo especial para a limpeza do interior da máquina de lavar. Nesse ciclo de lavagem são utilizados um nível mais alto de água e um número maior de rotações na centrifugação. Execute esse ciclo de lavagem regularmente.

1. Remova quaisquer peças de roupa armazenados na máquina de lavar e feche a porta.

2. Abra a gaveta de sabão e adicione alvejante (sem cloro) no compartimento de lavagem principal.

3. Feche a gaveta de sabão lentamente.

4. Ligue a máquina e em seguida toque e segure "Limpeza do cesto" durante 3 segundos. Depois “ ” será apresentado no visor LED.

5. Pressione o botão "Início/Pausa" para iniciar.

6. Após o ciclo estar completo, deixe a porta aberta para que a borracha flexível e o vidro que sequem

Não adicione qualquer tipo de sabão nos compartimentos de sabão.Excesso de espuma de sabão poderá ocasionar vazamento na máquina de lavar.

Se tiver crianças tenha cuidado para não deixar a porta aberta durante muito tempo.

Bloqueio de Porta” - Por razões de segurança a porta será bloqueada enquanto a máquina estiver em utilização e o ícone “Bloqueio de Porta” irá acender. Pode abrir porta de forma segura após o ícone “Bloquei de Porta” se desligar.

O ícone “Detecção” será aceso quando a máquina de lavar rodar lentamente e detectar a quantidade de roupa no tambor. Irá demorar pouco tempo.

Este processo automático de lavagem e secagem pode ser facilmente selecionado.

Para uma secagem mais uniforme, certifique-se de que todas as peças de roupa são de material e espessura idênticos.

Não sobrecarregue o secador, enchendo o cesto com demasiadas peças. As peças de roupa devem rodar livremente.

Se abrir a porta e retirar a carga antes de terminar o ciclo de secagem, lembre-se de pressionar o botão "Início/Pausa".

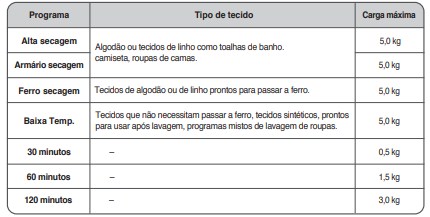

Tocando "Secagem", poderá selecionar: Tempo (30, 60 ou 120 minutos) Baixa Temp.– Ferro secagem Armáriosecagem – Alta secagem.

Após o final da secagem aparece no visor " ". Pressionando o botão "Início/Pausa", o programa pode ser interrompido. Se não pressionar este botão "Início/Pausa", o programa demora cerca de 4 horas. " " Ciclo de Resfriamento.

Utilize os Ciclos Automáticos para secar a maior parte dos tipos de roupa. Os sensores eletrônicos medem a temperatura do ar de saída para aumentarem ou diminuírem as temperaturas de secagem, para tempos de reação mais rápidos e para um controle mais rigoroso da temperatura. Ciclo de secagem automático recomendado segundo os tipos de roupa: Ciclo de secagem recomendado: a) Baixa Temp.: Sintéticos b) Ferro secagem: Se desejar passar as roupas a ferro c) Armário secagem: Algodão d) Alta secagem: Ciclo especial que reduz o uso de água durante a secagem das roupas. e) Tempo (30/60/120 minutos): - 30 minutos: Algodão / Roupas pesando: 0,5 kg - 60 minutos: Algodão / Roupas pesando: 1,5 kg - 120 minutos: Algodão / Roupas pesando: 3,0 kg

O tempo de secagem estimado varia com o tempo de secagem real e com o ciclo Automático. Também varia conforme o tipo de tecido, o volume de roupa e o grau de secagem selecionado. de secagem, um sensor (termistor) detecta as condições de secagem das roupas. Quando a secagem está baixa, um ciclo de tempo será adicionado em um máximo de 10 minutos com a informação na tela de “faltando ainda 11 minutos”.

Tocando "Secagem", pode ser selecionado o tempo de secagem.

O ciclo de secagem pode durar até 150 minutos. Ao selecionar só secagem, o ciclo de secagem é iniciado após a centrifugação no final da lavagem. • Estes tempos de secagem são dados apenas a título indicativo, para ajudar a regular o secador de roupa para secagem manual. Os tempos de secagem podem variar bastante em função da umidade, da temperatura ambiente e do tipo de tecido; a sua experiência será o seu melhor guia.

- Não seque as peças de lã na máquina. Procure dar-lhes a sua forma inicial e deixeas secar ao ar.

- Algumas peças com trama e em malha podem encolher, podendo esse encolhimento variar em função da qualidade dos materiais. - Deve-se sempre esticá-las imediatamente após a respectiva secagem.

- Não carregue demais a sua secadora de roupa. - Retire as peças com acabamento de passagem a ferro permanente logo que o secador de roupa parar, evitando a formação de vincos.

- Verifique sempre as instruções do fabricante.

- Verifique sempre as instruções do fabricante.

- Não coloque no cesto para secar peças de roupas fabricadas em borracha ou material plàstico e nem contendo estes materiais, designadamente: a) aventais, babadores, forros de cadeiras b) cortinas, cortinados e toalhas de mesa c) Tapetes de banho

- Não coloque peças com fibra de vidro no seu secador de roupa. As partículas de vidro deixadas no secador de roupa podem aderir às suas roupas na próxima vez que utilizar o secador de roupa e provocar irritações de pele.

• Logo que o ciclo de secagem esteja concluído, no Visor Múltiplo surge “ ” [COOL DOWN]. • A indicação COOL DOWN surge automaticamente logo que está concluído um ciclo de secagem. • Se não puder retirar a roupa da secadora assim que o ciclo for concluído, a roupa pode ficar com vincos. • A função COOL DOWN, quando ativa, faz o tambor rodar periodicamente, de uma forma leve e suave, sem aquecer, evitando desse modo a formação de vincos na roupa; este processo demora 4 horas. • A “ ” mensagem será visualizada até as roupas serem retiradas da máquina ou ser pressionado o botão Início/Pausa.

Mantenha todos os produtos afastados de crianças devido ao perigo de envenenamento. Excesso de sabão ou amaciante pode transbordar e em contato com as partes metálicas da máquina de lavar a um período a longo prazo, poderá ocorrer corrosão. Certifique-se que utiliza a quantidade de sabão apropriada.

Não ultrapasse a linha de enchimento máximo. Feche com cuidado a gaveta distribuidora de sabão. Um enchimento excessivo pode provocar uma distribuição prematura do amaciante de roupa que poderia manchar as roupas.

• Não deixe o amaciante de roupa na caixa de sabão por mais de 2 dias. (O amaciante de roupa pode endurecer).

• O amaciante é adicionado automaticamente durante o último ciclo de enxaguar.

• Não abra quando estiver em funcionamento.

• Não são permitidos solventes (benzina, etc.).

Dose de sabão

O sabão deve ser utilizado de acordo com as instruções do fabricante. Se for utilizado sabão demasiadamente, pode formar-se espuma em excesso e os resultados de lavagem serão inferiores ou poderá sobrecarregar o motor da máquina.

Recomenda-se o uso de sabão líquido para obter os melhores resultados.

Se pretende usar um sabão em pó siga as diretrizes fornecidas pelo fabricante do sabão

Pode-se colocar o sabão em pó diretamente na gaveta ao iniciar o ciclo.

Se formar espuma em excesso, por favor reduza a quantidade de sabão utilizada.

Pode ser necessário ajustar o uso de sabão quanto à temperatura da água, dureza da água*, tamanho e nível de sujidade da carga. Para obter melhores resultados, evite o excesso de água com sabão.

Não deixe o sabão endurecer.

Carga completa: segundo as recomendações do fabricante.

Carga parcial: 3/4 da quantidade normal.

Carga mínima: 1/2 da carga completa.

O sabão sai desde a caixa distribuidora no início do ciclo.

O descalcificador pode ser utilizado para reduzir o consumo de sabão em águas extremamente duras

Adicionar de acordo com a quantidade especificada na embalagem, primeiro adicionar o sabão e depois o descalcificador.

Utilize a mesma quantidade de sabão que utilizaria para água em condições normais.

1. Abra a porta e introduza as Pastilhas no cesto.

2. Coloque a roupa no interior do cesto.

Antes de limpar o interior da máquina de lavar roupa, retire o cabo de alimentação elétrica da tomada para evitar riscos de descarga elétrica.

• Se não utilizar a máquina durante um longo período de tempo (férias, por exemplo), feche a torneira de entrada da água, sobretudo se o chão não possuir uma saída de esgoto.

• Quando pretender descartar o aparelho, corte o cabo de alimentação e destrua o plugue.

• Arranque o fecho da porta para evitar que alguma criança fique presa dentro da máquina.

• A mensagem de erro " " pisca no painel de controle porque não entra água na gaveta distribuidora do sabão.

• Se a água for muito dura* ou contiver rastros de depósito de calcário, o filtro de entrada da água pode-se obstruir.

Portanto, é boa idéia limpá-lo de vez em quando.

1. Feche a torneira da água.

2. Desaperte a mangueira de entrada da água.

3. Limpe o filtro utilizando uma escova de cerdas duras.

4. Aperte a mangueira de entrada.

O filtro da bomba de drenagem: O filtro de drenagem recolhe os fios e pequenos objetos que ficam da roupa lavada. Verifique regularmente que o filtro está limpo para garantir um funcionamento uniforme da sua máquina.

Esvazie-o primeiro usando a mangueira de drenagem e depois abra a bomba para eliminar aquilo que possa ter ficado.

• Deixe sair a água, antes de limpar o tubo de escoamento, fazer um esvaziamento de emergência ou abrir a porta de emergência.

1. Abrir a tampa de cobertura inferior. Soltar a mangueira de escoamento.

2. Utilizar um recipiente com capacidade superior a 500ml para depositar a água que será retirada do filtro da bomba de drenagem. Retirar a tampa protetora localizada na ponta da mangueira de escoamento. Aguardar até que seja retirada toda a água do filtro da bomba de drenagem. Então abra o filtro girando para a esquerda.

3. Remova todos os corpos estranhos do filtro da bomba. A presença de pequenos objetos como botões e moedas podem ocasionar ruído durante o processo de lavagem. Antes de entrar em contato com o SAC - Serviço de Atendimento ao Consumidor da LG, verifique a limpeza da bomba.

4. Após a limpeza do filtro da bomba recolocá-lo girando para a direita. Recolocar a tampa protetora da mangueira. Prender a mangueira.

5. Feche a tampa de cobertura inferior.

Depois de um tempo, sabão e amaciantes de roupa deixam resíduos na gaveta.

Deve-se limpar de vez em quando com um jato de água corrente.

Se for necessário, pode-se retirar completamente da máquina pressionando o fecho para baixo e puxando para fora.

Para facilitar a limpeza, pode-se retirar a parte superior do compartimento do amaciante de roupa

1. Retire a gaveta distribuidora de sabão.

2. Limpe a gaveta distribuidora de sabão e os seus compartimentos em água corrente.

Resíduos de sabão e amaciantes depois de um tempo armazenados na gaveta distribuidora de sabão, ao se desprenderem, podem causar pequenas manchas na roupa. Ao notar este tipo de ocorrência, proceda a limpeza da gaveta distribuidora de sabão e também a limpeza do tambor.

3. Limpar o console (p. ex. com uma escova de dentes).

4. Recolocar a gaveta distribuidora de sabão.

Se residir numa área de água dura*, o calcário se acumulará em local onde não poderá ser visto nem removido facilmente. Com o tempo, a formação de películas poderá obstruir os circuitos, que terão de ser substituídos se nada for feito para o evitar. • Embora o cesto seja em aço inoxidável, poderão surgir manchas de ferrugem causadas por pequenos objetos de metal(clips ou ganchos) inadvertidamente deixados na máquina. • O cesto deverá ser limpo de vez em quando. • Se usar produtos descalcificadores, assegure-se que são próprios para máquina de lavar • Estes produtos poderão danificar componentes da sua máquina. • Remova as manchas com um produto para limpeza de aço inoxidável. • Nunca utilize palha de aço para limpeza do tubo.

Exterior

• O cuidado adequado com sua máquina de lavar roupa pode aumentar a sua vida útil. • A parte exterior da máquina pode-se limpar com água morna e um detergente doméstico não abrasivo neutro. • Limpe imediatamente quaisquer derramamentos. Limpe com um pano úmido. • Tente não bater na superfície com objetos afiados. • Não utilize álcool etílico, diluentes nem produtos similares.

Interior

• Seque à volta da abertura da porta da máquina de lavar, junta flexível de borracha e vidro da porta. Estas áreas devem estar sempre limpas para assegurar uma boa selagem da água e evitar odores. • Faça funcionar a máquina de lavar roupa durante um ciclo completo utilizando água quente. • Repita o processo se necessário

Para remover os depósitos de água dura*, utilize apenas os dispositivos de limpeza etiquetados como seguros.

Se a máquina de lavar roupa é armazenada em área onde se pode produzir congelação ou for levada para temperaturas de congelamento, siga as instruções de proteção para o Inverno, com o objetivo de evitar danos na máquina de lavar: • Feche a torneira de fornecimento de água.

• Desligue as mangueiras do fornecimento de água e esvazie a água das mangueiras.

• Ligue o cabo elétrico a uma tomada elétrica corretamente ligada ao terra.

• Adicione 3,8 litros de anti-congelante não tóxico em pequenas quantidades no tambor vazio da máquina de lavar roupa. Feche a porta.

• Ajuste o ciclo de centrifugação e deixe que a máquina de lavar roupa centrifugue durante 1 minuto para esvaziar toda a água. • Desligue o cabo de alimentação elétrica, seque o interior do tambor e feche a porta. • Retire a gaveta distribuidora. Esvazie a água dos compartimentos e seque os compartimentos.Volte a colocar a gaveta. • Guarde a máquina de lavar roupa na posição vertical. • Para retirar o anti-congelante da máquina de lavar roupa depois do seu armazenamento, ligue a máquina de lavar em vazio através de um ciclo completo utilizando sabão. Não adicione carga de lavagem.

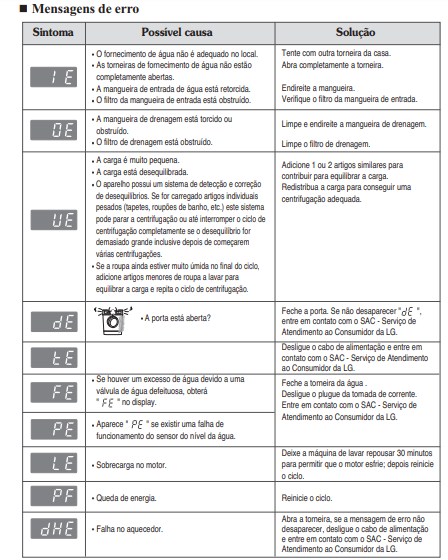

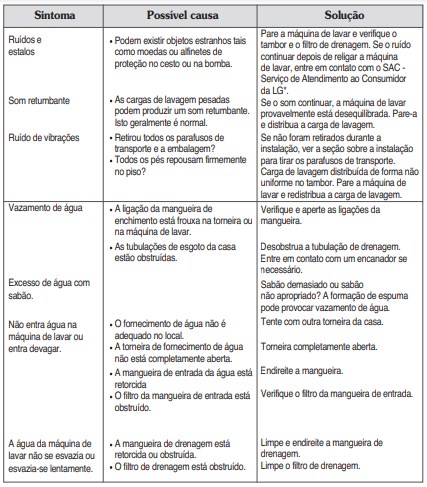

Esta máquina de lavar roupa está equipada com funções automáticas de segurança que detectam e diagnosticam avarias num estado inicial e que reagem de forma adequada. Quando a máquina não funciona corretamente ou não funciona totalmente, verifique os pontos seguintes antes de entrar em contato com o SAC - Serviço de Atendimento ao Consumidor da LG*.

Use apenas esta função quando for instruído para tal pelo SAC. A transmissão tem um som semelhante ao de um fax, pelo que não é relevante, a não ser para o SAC.

O SMARTDIAGNOSIS™ não pode ser ativado se a máquina não estiver ligada. Se isto acontecer, então a resolução do problema terá de ser feita sem o SMARTDIAGNOSIS™.

Se tiver algum problema com a sua máquina de lavar roupa, ligue para o SAC - Serviço de Atendimento ao Consumidor da LG*. Siga as instruções do agente do SAC, e siga os seguintes passos quando lhe for pedido:

1. Pressione o botão para ligar a máquina. Não aperte em qualquer outro botão nem rode o seletor de programas.

2. Quando for instruído pelo agente do SAC, coloque o microfone do seu telefone junto ao botão Liga/ Desliga (On/OFF)

3. Toque e segure “Temp.água” por 3 segundos, enquanto segura o telefone junto ao botão Liga/Desliga (On/Off).

4. Mantenha o telefone nesta posição até ao final da transmissão. Isto demorará cerca de 17 segundos, sendo a contagem decrescente para o seu término mostrada no display.

Para melhores resultados, não mexao telefone enquanto o som estiver sendo transmitido. Se o agente do call center não conseguir gravar os dados corretamente é possivel que lhe peça para repetir este processo. Pressionar o botão Liga/Desliga (On/Off) durante o processo de transmissão vai desligar o SMART DIAGNOSIS™

* O Smart Diagnosis é um recurso destinado a ajudar na solução de problema, e não deve substituir o método tradicional de solução de problema através de chamada via atendente do call center. A eficiência deste recurso depende de vários fatores, não se limitando somente a recepção do telefone (qualidade da ligação) que será utilizado para transmissão, mas também, incluindo qualquer ruído externo que esteja presente durante a transmissão e a acústica do local onde a lavadora estiver localizada. Assim, a LG não garante que o Smart Diagnosis realizará com precisão a solução de qualquer problema.
