ENCARGOS PARA ELABORAÇÃO DE PROJETOS ELÉTRICOS RESIDENCIAIS

As instalações elétricas possibilitam o uso da eletricidade em todos os setores em que o homem atua. A energia com o maior consumo na área residencial é preferencialmente a eletricidade, justificando um sistema elétrico racional, com qualidade e segurança.

O crescente aumento de inovações tecnológicas em se tratando de eletrodomésticos e aparelhos de utilização, confere cada vez mais a importância do consumo da energia elétrica e da elaboração de projetos que possibilitem o fornecimento desta energia. No entanto, inúmeras instalações elétricas já implantadas não estão adequadas às normas técnicas. O não cumprimento do projeto, complexidade na operacionalidade das instalações, falta de acompanhamento do projetista na etapa de execução ou até mesmo o despreparo do autor do projeto, são apontadas como causas deste problema.

De acordo com COTRIN ( 1978 ), “ projetar um sistema elétrico para qualquer prédio ou área externa consiste, basicamente, em dispor os condutores e equipamentos de modo a proporcionar, segura e efetivamente, a transferência de energia elétrica desde uma fonte até lâmpadas, motores e outros equipamentos que funcionem a eletricidade”.

Mas o que é um projeto elétrico adequado? Um projeto elétrico adequado é aquele que atende a todas as normas técnicas específicas da ABNT e da Concessionária fornecedora de energia, que atenda as solicitações por parte do contratante ( usuário ), que atenda especificações ergonômicas facilitando a utilização por parte do usuário, e principalmente, que seja executável.

Um projeto, segundo LIMA FILHO ( 1998 ) "... é o resultado de uma interação dos sujeitos envolvidos: cliente, profissional projetista e entidades normatizadoras ( associações normatizadoras, órgãos do poder público, concessionárias, etc.)” .

Não só atender às especificações delimitadas pelas normas técnicas e cliente, o projetista deverá estar inter-relacionado com os demais profissionais envolvidos na elaboração do conjunto de projetos. A inexistência desta interação pode complicar ainda mais a execução do seu projeto em especial. Esta interação entre os atores envolvidos na etapa de elaboração e definição do projeto, pode ser representado através da FIGURA 1.1. a seguir

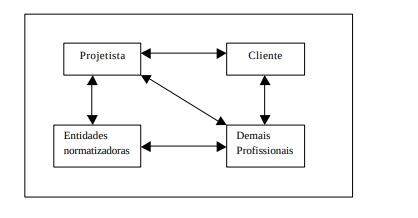

FIGURA 1.1. Interação entre os atores envolvidos

Um projeto elétrico deve ser dinâmico e flexível, no que diz respeito a sua execução e operação. Muitas vezes existirá a possibilidade de ser adaptado a uma situação específica, alterando sua característica original. Nota-se que tal adaptação poderá alterar os custos previstos para a sua execução. Então, deve o projetista, prever estas alterações para que modificações futuras não venham causar desperdícios de recursos e tempo.

Estar de acordo ergonomicamente, é ser elaborado levando-se em conta todos os critérios ergonômicos disponíveis para a elaboração de projetos. Isto dificilmente ocorre, pois são raros os recursos didáticos e específicos para elaboração de projetos elétricos que utilizam ferramentas com contribuição ergonômicas para auxiliar as etapas de concepção.

Segundo PEDROSO ( 1998 ), atender as necessidades do consumidor, num cenário onde a competitividade cada vez mais acirrada é pano de fundo, faz com que as empresas utilizem metodologias e ferramentas que garantam o sucesso de seu produto no mercado.

Adaptando então esta ideia ao campo de projetos elétricos, notamos a necessidade de inserirmos tecnologia e nos voltarmos ainda mais a operacionalidade do projeto pelo usuário. A operacionalidade e segurança do sistema elétrico juntamente com a sua execução, deverá estar em primeiro plano para o projetista. Segundo MAIRE apud SANTOS ( 1997 ) "... de nada valem instalações técnicas perfeitas se elas não são adaptadas às características físicas e cognitivas dos trabalhadores ".

Deverá então o projetista, possuir informações de todas as áreas que envolvam projetos elétricos, inclusive ferramentas com contribuições ergonômicas de auxilio a concepção de projetos, de maneira que conduza a sua elaboração voltada a execução e utilização final, levando-se em conta todos os critérios e normas disponíveis.

Assim, propõe-se um método para auxiliar a elaboração de projetos elétricos residenciais através de um Caderno de Encargos e de uma Lista de Verificação, ferramentas utilizadas pela Ergonomia, atendendo normas técnicas e proporcionando um sistema elétrico mais operativo e seguro para o usuário.

A pesquisa a ser desenvolvida terá dois níveis de objetivos: geral e específicos, conforme detalhamento a seguir.

O objetivo geral deste trabalho visa elaborar um Caderno de Encargos e uma Lista de Verificação para auxiliar o desenvolvimento de sistemas elétricos residenciais, especificamente residências unifamiliares, visando otimizar a etapa de concepção, e consequentemente o tornar mais operacional e seguro.

No sentido de ser alcançado o objetivo geral, os objetivos específicos são os seguintes:

a) Abordar critérios de segurança das instalações elétricas;
b) Recomendações para utilização e manutenção das instalações;
c) Desenvolver um Caderno de Encargos para elaboração de projetos elétricos residenciais;
d) Elaborar uma Lista de Verificação para elaboração de projetos elétricos residenciais.
e) Aplicar o método proposto;

Conforme exposto anteriormente, a pesquisa visa responder a seguinte questão:

A utilização de um Caderno de Encargos e de uma Lista de Verificação, otimizará a elaboração de projetos elétricos residenciais, bem como evidenciará a segurança e operacionalidade de todo o sistema?

O presente trabalho propõe-se a estudar os métodos existentes de elaboração de projetos elétricos residenciais, bem como abordar os aspectos de segurança, utilização e manutenção das instalações.

Para delimitar ainda mais a pesquisa, optou-se para aplicação do Caderno de Encargos e a Lista de Verificação em um projeto elétrico de uma residência unifamiliar construída em alvenaria. Portanto, passa-se para a solução do problema citado, considerando as limitações impostas para o desenvolvimento da pesquisa, utilizando ferramentas técnicas de desenvolvimento de projetos elétricos, aliando ferramentas com contribuições ergonômicas à Eletrotécnica tradicional.

Como ferramenta de desenho, será utilizado um editor gráfico para a confecção das plantas e dos detalhes construtivos, o AutoCAD Release 14.0 . O trabalho visa elaborar um Caderno de Encargos onde o projetista tenha a sua disposição uma seqüência lógica na concepção de instalações elétricas. Estes pontos são detalhes construtivos, montagem dos circuitos e equipamentos que serão instalados, bem como posicionamento e dimensionamento dos mesmos.

Para concretização da metodologia proposta, será utilizado uma Lista de Verificação, ferramenta utilizada em projetos ergonômicos, a qual servirá como auxilio a concepção do projeto elétrico em questão. Caberá ao projetista com o auxílio destas ferramentas, detectar parte dos problemas que ocorrem durante a etapa de concepção de projetos.

Para o êxito dos objetivos propostos, adota-se a seguinte organização do trabalho:

CAPÍTULO 1 - Neste capítulo faz-se a introdução da pesquisa abordando o problema, justificando e delimitando a execução do trabalho. Trata-se também dos objetivos além da questão a ser respondida.

CAPÍTULO 2 - Neste capítulo realiza-se uma revisão bibliográfica para analisar os métodos atuais de elaboração de projetos elétricos através de uma abordagem às normas.

CAPÍTULO 3 - Neste capítulo realiza-se a elaboração do Caderno de Encargos, bem como a Lista de Verificação que auxiliará o projetista na etapa de concepção de projetos elétricos residenciais.

CAPÍTULO 4 - Nesta etapa do trabalho, faz-se a aplicação do método proposto, através do projeto elétrico de uma residência unifamiliar construída em alvenaria.

CAPÍTULO 5 - Refere-se as conclusões gerais do estudo realizado, bem como faz sugestões para trabalhos futuros.

Com o surgimento da eletricidade e com as invenções da era industrial, tornou-se uma preocupação o uso racional da energia elétrica. As novas construções industriais e habitacionais, fizeram com que as engenharias como um todo, se expandissem, em especial as que atuam na área de construções ( militar e a civil ). Logo, a engenharia elétrica também evoluiu no desenvolvimento de novos equipamentos e suas instalações. Mas como fornecer energia elétrica a estes equipamentos? Seria necessário instalações elétricas apropriadas que oferecessem eletricidade para essas máquinas e equipamentos, tornando-se evidente a preocupação com a segurança dos usuários de eletricidade, tanto para ambientes industriais como residenciais.

Inúmeros conceitos para instalação elétrica podemos encontrar, entre eles segundo a PIRELLI ( 1985 ) como sendo o conjunto de componentes elétricos associados e com características coordenadas entre si, reunidos para uma finalidade determinada.

Sendo assim, de acordo com SEIP ( 1978 ), as instalações elétricas possibilitam o uso da eletricidade nos mais variados setores em que o homem atua, sendo a energia mais consumida na área residencial, exigindo então um sistema elétrico de alimentação com qualidade e segurança. No entanto, estas instalações elétricas só terão qualidade e segurança se forem concebidas através de projetos elétricos capazes de oferecer estes requisitos básicos e importantes.

PEREIRA ( 1996 ) define basicamente um projeto como sendo um conjunto de atividades precedentes à execução de um produto, sistema, processo ou serviço, e que projetar algo qualquer é estabelecer um conjunto de procedimentos e especificações que, se postos em prática, resultarão em algo concreto ou um conjunto de informações.

De acordo com COTRIM ( 1978 ), projetar um sistema elétrico para qualquer prédio ou área externa consiste, basicamente, em dispor os condutores e equipamentos de modo a proporcionar, segura e efetivamente, a transferência de energia elétrica desde uma fonte até lâmpadas, motores e outros equipamentos que funcionem com eletricidade.

Da mesma forma, LIMA FILHO ( 1998 ) diz que basicamente o objetivo de um projeto de instalações elétricas é garantir a transferência de energia desde uma fonte geradora, em geral a rede de distribuição ou geradores particulares, até os pontos de utilização ( pontos de luz, tomadas, motores, entre outros ). Um projeto elétrico é, segundo LIMA FILHO ( 1998 ), uma conseqüência de um planejamento e de um estudo preliminar, realizado por um ou mais profissionais habilitados ( projetistas ), juntamente com os demais atores envolvidos: o cliente e entidades normatizadoras, visando o tornar dinâmico e proporcionando inúmeras possibilidades de soluções.

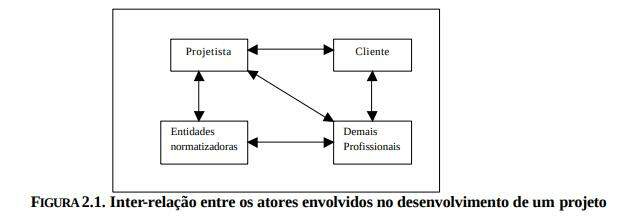

No entanto, esta inter-relação só será completa se forem envolvidos os demais atores participantes do conjunto dos projetos. Segundo SANTOS et al ( 1997 ), "...um processo só será dinâmico se existirem o envolvimento de especialistas de diversas áreas do conhecimento humano". Este envolvimento pode ser representado através da FIGURA 2.1. a seguir.

A importância então, de um projeto para uma instalação elétrica, é que teremos a garantia de um estudo específico anteriormente realizando, visando buscar uma otimização do sistema pretendido, e da existência de diagramas representando graficamente a localização da fonte fornecedora de energia, todos os circuitos alimentadores, eletrodutos, dispositivos de proteção, pontos de iluminação e tomadas. Qualquer modificação que por ventura vier ocorrer, o novo projetista terá a sua disposição o raio X das instalações, uma vez ela ter sido projetada preliminarmente - PIRELLI ( 1992 ).

A aplicação destes diagramas ocorre principalmente na etapa de execução da obra, onde o profissional habilitado, requisitado para ser o instalador, terá a sua disposição a localização de todos dispositivos e equipamentos a serem instalados.

A grande ascensão de inovações tecnológicas em todas as áreas, principalmente em aparelhos de utilização para ambientes domésticos, justifica a importância de instalações elétricas apropriadas e seguras, resultado de um projeto elétrico elaborado de acordo com as normas técnicas específicas. Segundo LIMA FILHO ( 1998 ), um projeto representa uma solução da engenharia para os diversos problemas da necessidade humana.

Um projeto elétrico deverá ser desenvolvido por um profissional devidamente habilitado ( técnico ou engenheiro ), respeitando um Código de Ética Profissional, publicado pelo Conselho Federal de Engenharia, Arquitetura e Agronomia - CONFEA e pelo Conselho Regional de Engenharia, Arquitetura e Agronomia - CREA .

O projeto terá um registro respectivo no CREA da região de atuação do profissional, através de um documento de responsabilidade, chamado Anotação de Responsabilidade Técnica – ART, a qual descreve o objeto do projeto e também todas as responsabilidades técnicas as quais o profissional estará respondendo. Para isto, o profissional além de estar devidamente credenciado junto ao CREA, deverá ter conhecimento de todas as normas específicas expedidas pela Associação Brasileira de Normas Técnicas – ABNT referente a instalações elétricas, além das normas elaboradas pela concessionária que fornece energia na região da execução do projeto.

A norma que trata especificamente as instalações elétricas em baixa tensão é a NBR 5410 – Instalações Elétricas em Baixa Tensão. Também existem outras normas que tratam de materiais para instalações elétricas. Além desta norma citada, outras deverão ser seguidas. São aquelas elaboradas pela concessionária que atenderá o consumidor. Embora elas tenham sido elaboradas a partir da NBR 5410, alguns detalhes são diferentes de região para região, e reserva o direito à empresa fornecedora de não atender este consumidor, caso as instalações não estejam dentro dos seus padrões estabelecidos.

Consultas a arquivos de projetos de outras instalações são importantes, uma vez que o profissional poderá aproveitar soluções anteriormente tomadas, para problemas que por ventura estejam em evidência.

Conforme relatado anteriormente por SANTOS et al ( 1997 ), o envolvimento dos demais profissionais tornará o desenvolvimento do projeto mais dinâmico, uma vez que o projetista terá o auxílio de outros profissionais responsáveis pelos demais projetos pertencentes ao conjunto da obra, como o arquitetônico, estrutural, hidráulico, entre outros.

Em um projeto de instalações elétricas, o projetista deverá estar atento aos seguintes critérios: Acessibilidade, Flexibilidade e Reserva de Carga, e finalmente, Confiabilidade - LIMA FILHO ( 1998 ). Além destes, o projetista deverá prever futuras modificações e aumentos de carga para esta instalação. Estes dados serão levantados junto ao proprietário e demais atores envolvidos nos projetos.

Segundo PEREIRA ( 1996 ) algumas informações deverão ser pesquisadas para a elaboração de um projeto, constituindo basicamente em duas: gerais e específicas. As informações gerais são aquelas de domínio de todos, não sendo necessariamente exclusiva ao profissional. As informações específicas são aquelas referentes a assuntos técnicos, ficando sob responsabilidade do projetista.

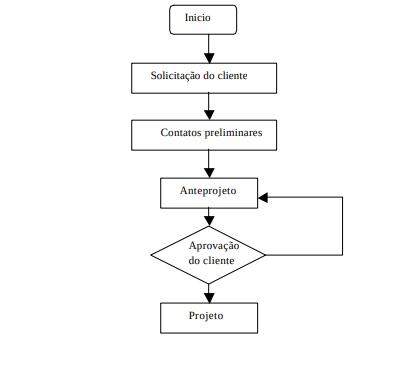

Um projetista ao iniciar os estudos para a elaboração de um projeto elétrico, deverá antes de mais nada, se reunir com os demais atores envolvidos, inclusive o proprietário, para que dúvidas comuns sejam esclarecidas e solucionadas. Um estudo preliminar do perfil do proprietário, como poder econômico, tipo de construção, entre outros, são importantes para que o projetista defina que grau de sofisticação nas instalações elétricas poderá utilizar. Desta forma, LIMA FILHO ( 1998 ) cita algumas etapas que deverão ser levantadas:

• Informações preliminares
• Quantificação do sistema
• Determinação do Padrão de atendimento
• Desenho de Plantas
• Dimensionamentos
• Quadros de distribuição e diagramas
• Elaboração dos detalhes construtivos
• Memorial descritivo e memorial de cálculo
• Elaboração das especificações técnicas
• Análise e aprovação pela concessionária

Esta etapa preliminar será realizada em conjunto com os demais profissionais envolvidos e também com o proprietário da obra. O profissional terá disponível todas as plantas da edificação. Muito importante nesta etapa, que sejam discutidas todas às exigências por parte do proprietário em relação a instalação de equipamentos e sistemas elétricos, pois poderão estar em desacordo com a norma que regulamenta às instalações elétricas.

Nesta etapa o projetista iniciará a previsão de cargas ( iluminação, tomadas, chuveiros, demais aparelhos ). As normas técnicas deverão ser aplicadas para que não ocorra um super ou subdimensionamento das instalações.

partir do distribuição de cargas nos circuitos, pode-se iniciar o dimensionamento da alimentação, bem como a determinação da demanda. Servirá de apoio para a determinação da classe de atendimento definida pela concessionária.

NESTA ETAPA FAZ-SE A PLOTAGEM DE TODOS OS PONTOS A SEREM ATENDIDOS, CENTROS DE DISTRIBUIÇÃO, TUBULAÇÕES, TRAÇADO DA FIAÇÃO, DETALHES DE ATENDIMENTO, DETALHES CONSTRUTIVOS EXIGIDOS PELA CONCESSIONÁRIA E NORMA ESPECÍFICA.

Faz-se aqui o dimensionamento de condutores, eletrodutos, dispositivos de proteção, quantidades de centro de distribuição, entre outros. As tabelas de dimensionamentos da norma técnica NBR 5410 – Instalações em Baixa tensão, bem como as normas da concessionária local são utilizadas nesta etapa.

O QUADRO DE CARGAS INFORMARÁ TODAS AS CARGAS INSTALADAS, POTÊNCIA, TENSÃO DE ALIMENTAÇÃO, NÚMERO DO CIRCUITO CORRESPONDENTE, SEÇÃO DO CONDUTOR DE ALIMENTAÇÃO, DISPOSITIVO DE PROTEÇÃO E O CENTRO DE DISTRIBUIÇÃO. ESTE QUADRO É EXPRESSO EM FORMA DE UMA TABELA PERTENCENTE AO CONJUNTO DE PLANTAS DA INSTALAÇÃO E TAMBÉM NO MEMORIAL DESCRITIVO DO PROJETO.

Estes detalhes são importantes, uma vez que o eletricista instalador terá a disposição os detalhes construtivos dos equipamentos e dispositivos a serem instalados. Alguns são obrigatórios pela norma da concessionária local. Outros ficarão a critério do projetista, o qual, de acordo com sofisticação do projeto, poderá inserir ou não estes detalhes.

O memorial descritivo é um resumo escrito de todo o projeto. Nele constarão todos os dados referentes ao proprietário, projetista, obra, as etapas, os cálculos realizados, dimensionamentos, especificações técnicas dos materiais empregados, lista de materiais e o quadro de cargas correspondente ao projeto. Nele serão justificadas as decisões tomadas pelo projetista.

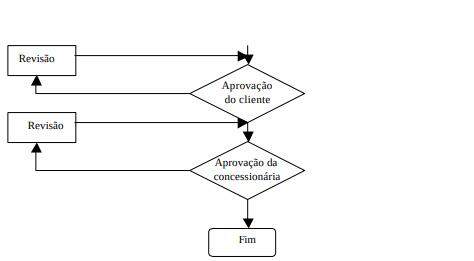

Quando o projeto necessitar aprovação da concessionária, deverá ser analisado preliminarmente por ela, preferencialmente em vários encontros, de maneira que quando o projeto for definitivamente para a aprovação, não necessitará de correções, agilizando todo o processo. COTRIM ( 1978 ) afirma que um projeto elétrico consiste basicamente em três etapas básicas:

• Selecionar os conceitos básicos de instalações elétricas e configurações;
• Implementar os circuitos planejados com condutores, aparelhos, etc.;
• Considerar a colocação do sistema elétrico global.

No entanto, estas etapas deverão estar inter-relacionadas implicando em que, qualquer alteração em uma delas, afetará as demais. No tocante a especificação de materiais, constituem um fator determinante no desempenho de uma instalação elétrica. Estes materiais especificados inadequadamente, poderão acarretar sérios riscos à instalação, bem como comprometê-la sob o ponto de vista de confiabilidade e prejuízos de ordem financeira - MAMEDE FILHO ( 1995 ).

LIMA FILHO ( 1998 ) diz que o projeto dentre suas etapas, é o resultado de um estudo preliminar feito pelo projetista com base nas solicitações gerais do cliente e das condições locais, sendo representado através do fluxograma:

No Brasil a entidade que é responsável pela Normalização é a Associação Brasileira de Normas Técnicas – ABNT, fundada em 1940 para fornecer a base necessária ao desenvolvimento tecnológico brasileiro, sendo uma entidade privada e sem fins lucrativos, reconhecida como Foro Nacional de Normalização. A ABNT é a representante no Brasil das entidades de normalização internacional como a International Standard Organization – ISO e a International Electrotechnical Commission - IEC.

A ABNT é formada por inúmeros comitês em diversas áreas envolvendo especialistas respeitados em todo o Brasil e o Mundo. Seus principais objetivos são: ABNT ( 1998 ).

• Promover a elaboração de normas técnicas e fomentar seu uso nos campos científico, técnico, industrial, comercial, agrícola, de serviços e correlatos, mantendo-as atualizadas, apoiando-se, para tanto, na melhor experiência técnica e em trabalhos de laboratório;
• Incentivar e promover a participação das comunidades técnicas na pesquisa, no desenvolvimento e difusão da normalização do país;
• Representar o Brasil nas entidades internacionais de normalização técnica e delas participar;
• Colaborar com organizações similares estrangeiras, intercambiando normas e informações técnicas;
• Conceder, diretamente ou por meio de terceiros, Marca de Conformidade e outros certificados referentes à adoção setorial vigente;
• Prestar serviços no campo da normalização técnica;
• Intermediar, junto aos poderes públicos, os interesses da sociedade civil no tocante aos assuntos de normalização técnica.
