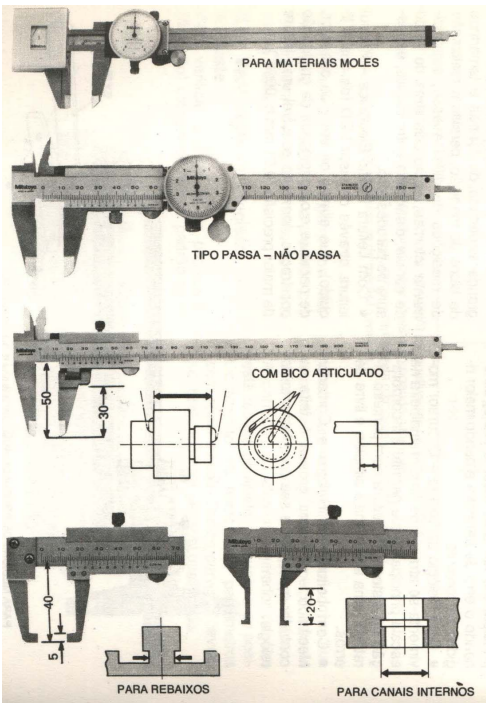

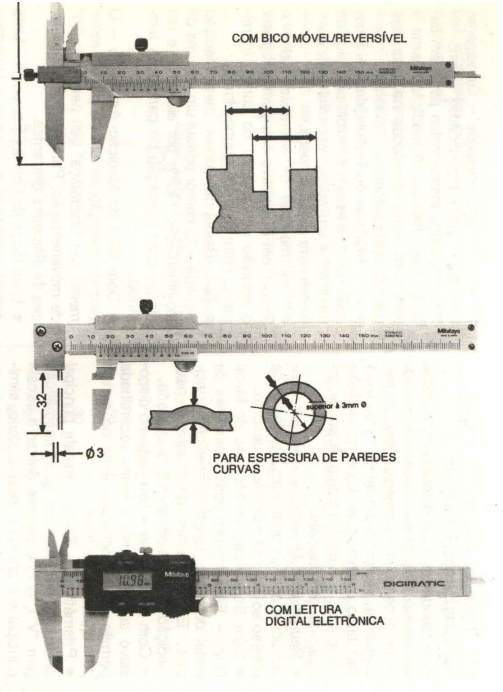

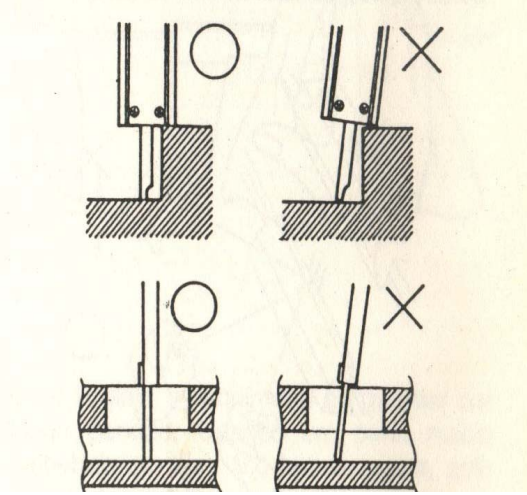

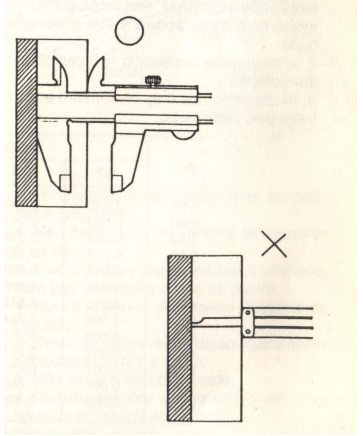

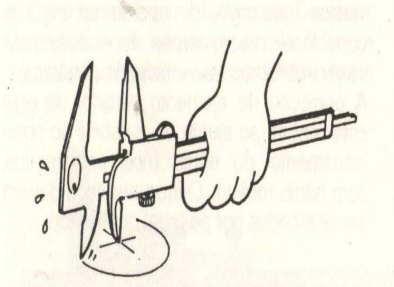

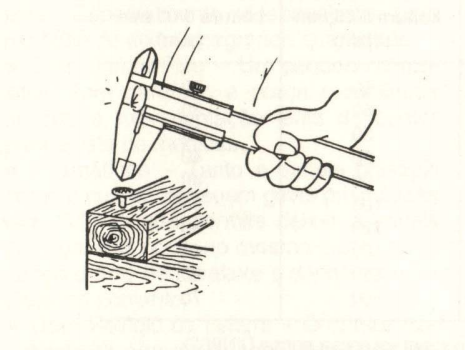

1 – evitar aplicar o paquímetro em esforços excessivos. Tome providências para que o instrumento não sofra quedas ou seja usado como martelo.

2 – Evite danos nas pontas de medição. Nunca utilize as orelhas de medição como compasso de traçagem.

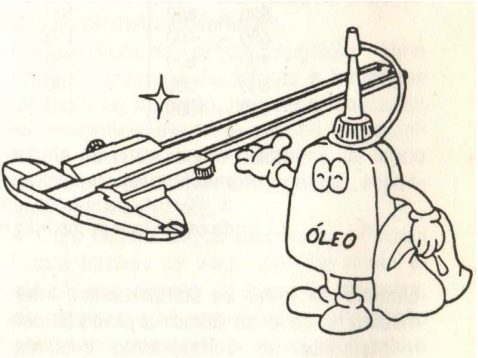

3 – proteja o paquímetro ao guardar por longo período. Usando um pano macio embebido em óleo fini antiferrugem.

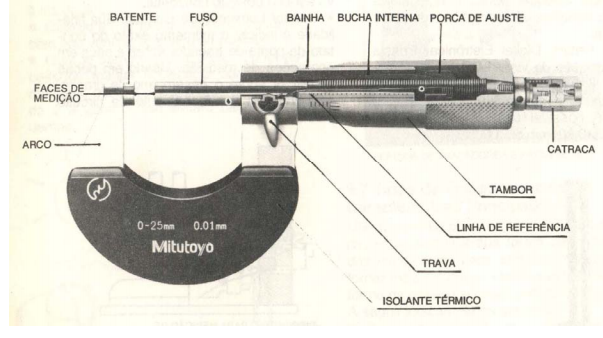

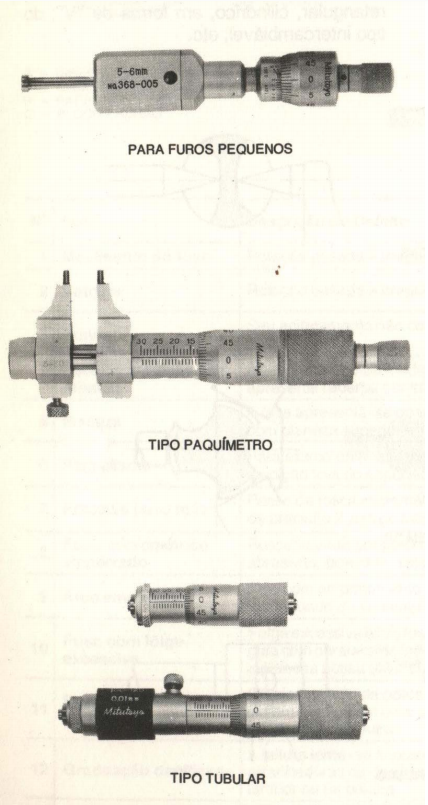

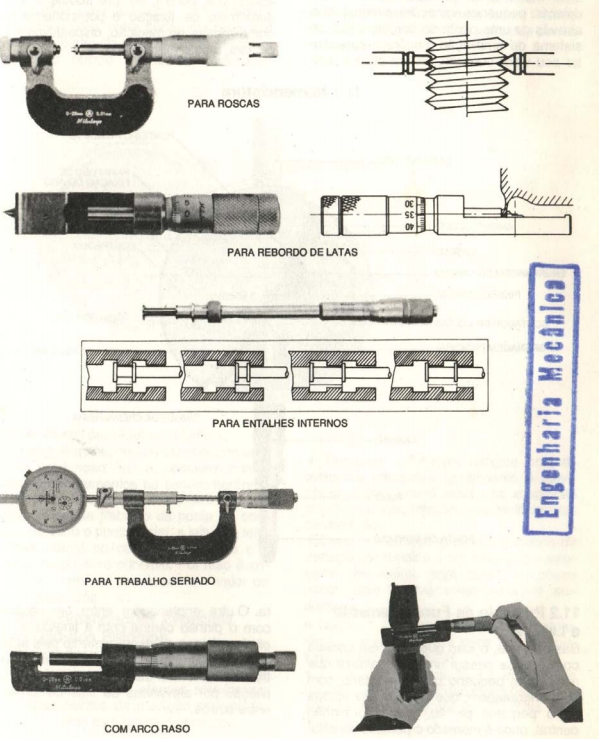

Devido a sua forma construtiva, este instrumento permite leituras da ordem de 0,01 mm nos modelos comuns e de 0,001 mm nos que incorporam um nônio. Os modelos para a medição de furos permitem leituras diretas de até 0,005 mm. Uma características importantes dos micrômetros é a incorporação de um dispositivo que assegura uma pressão de medição constante, chamado catraca ou ficção, dependendo do seu mecanismo.

O princípio de funcionamento do micrômetro baseia-se no deslocamento axial de um parafuso micrométrico de passo de alta precisão dentro de uma porca ajustável. Girando-se o parafuso micrométrico, este avança proporcionalmente ao passo que normalmente é de 0,5 mm (ou 0,025”), a circunferência da rosca (que corresponde ao tambor, pois este é fixado firmimente ao parafuso por encaixe cônico), é dividiva em 50 partes iguais (ou 25 partes nos instrumentos em polegada) possibilitando leituras de 0,01 mm ou 0,001”.

Assim uma volta completa do tambor corresponde ao passo da rosca, desta forma conclui-se:

Leitura do tambor = passo da rosca/nº de divisões do tambor.

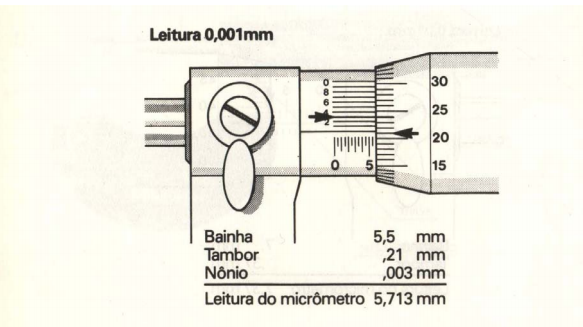

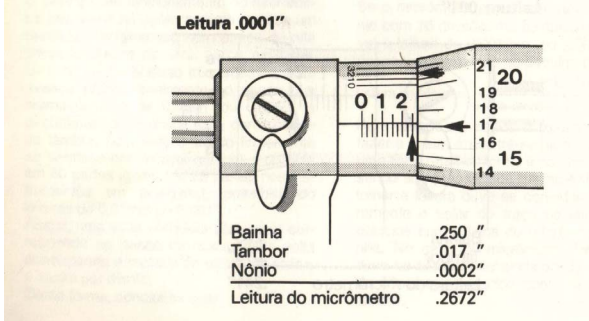

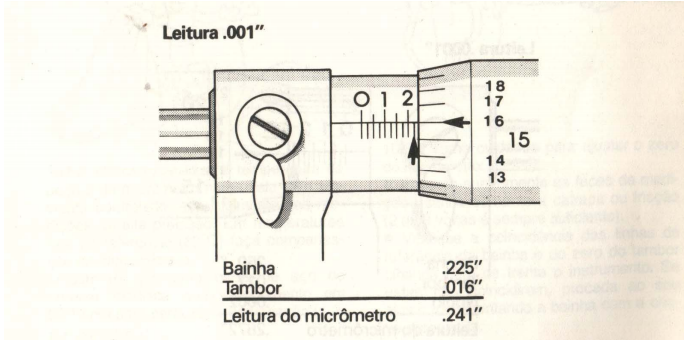

Se o micrômetro apresentar ainda um nônio com 10 divisões na bainha será possível a leitura de 0,001 mm (0,0001”).

1. Selecione o micrômetro mais adequado
2. Limpe as partes móveis
3. Deixe estabilizar a temperatura da peça e do micrômetro.
4. Antes do uso limpe as faces de medição. Use somente uma folha de papel macio (do tipo para limpar lentes).
5. Tome cuidado para ajustar o zero do micrômetro:

Encoste suavemente as faces de medição usando somente a catraca ou ficção.

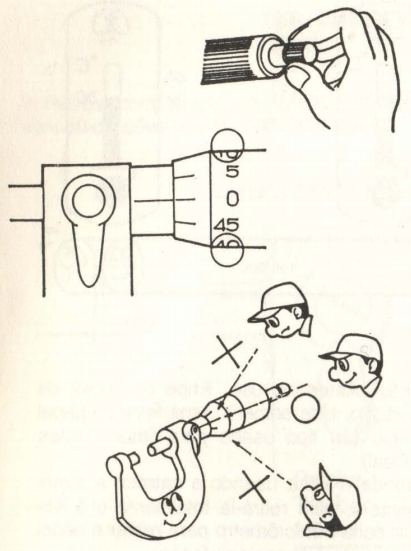

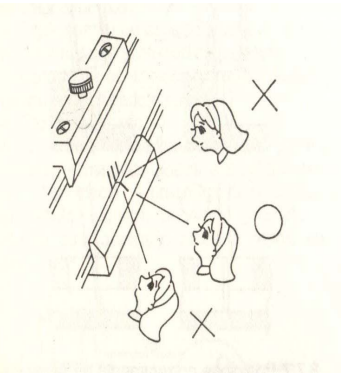

Verifique a coincidência das linhas de referência da bainha e do zero do tambor olhando bem de frente o instrumento. Se estas não coincidem, proceda ao seu ajuste movimentando a bainha com a chave apropriada.

     6. Sempre utilize a catraca ou ficção ao efetuar as medições. Duas ou três voltas, após o encosto das faces de medição na peça, são suficientes. Assim a pressão de medição será sempre constante.

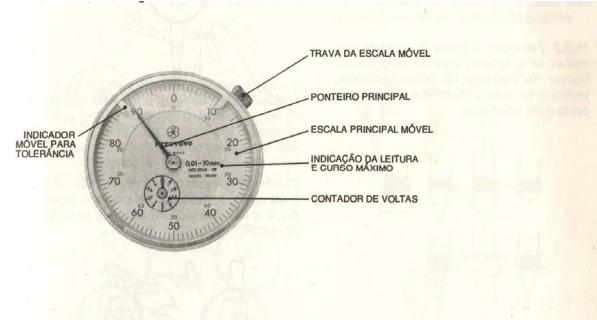

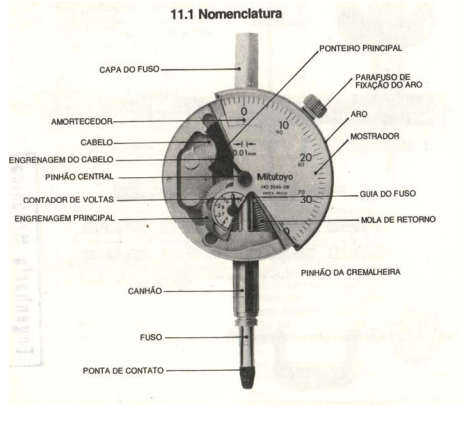

Este instrumento foi desenvolvido para detectar pequenas variações dimensionais através de uma ponta de contato e por um sistema de ampliação mecânica apresentar seu valor com uma leitura clara e suficientemente precisa. O relógio comparador tradicional transforma ( e amplia) o movimento retilíneo de um fuso em movimento circular de um ponteiro montado em um mostrador graduado.

Trata-se de um instrumento de múltiplas aplicações, porém, sempre acoplado a algum meio de fixação.

A leitura ou resolução está ligada ao grau de ampliação do deslocamento que experimenta a ponta de contato no processo de medição. Assim, uma volta completa do ponteiro (360º) corresponde a um certo valor de movimento do fuso. Esta volta é subdividida angularmente em frações iguais e o valor entre cada uma delas é o valor de leitura do relógio. Como exemplo, temos o relógio de leitura centesimal (0,01 mm) e onde para 1 mm de deslocamento do fuso corresponde a 1 volta do ponteiro, sendo que esta volta é subdividida em 100 partes iguais; daí o valor de leitura 0,01 mm.

Os relógios mais comuns apresentam uma dupla graduação. Isto é, possuem contagem com incrementos no sentido horário e anti-horário, dependendo da definição do ponto inicial de trabalho da ponta de contato. Definido o ponto inicial, a leitura é feita primeiramente no contador de voltas e à seguir no ponteiro principal.

Similar as recomendações para o paquímetro e micrômetro
