Noções Básicas de Elementos de Máquinas (MATERIAL DA AVALIAÇÃO)
Operador Empilhador/empilhadeira
1 Mecânica
Noções Básicas de Elementos de Máquinas
Parafusos, porcas, arruelas e rosca
Parafusos, porcas e arruelas são peças metálicas de vital importância na união e fixação dos mais diversos elementos de máquina. Por sua importância, a especificação completa de um parafuso e sua porca engloba os mesmos itens cobertos pelo projeto de um elemento de máquina, ou seja: material, tratamento térmico, dimensionamento, tolerâncias, afastamentos e acabamento.
Parafusos

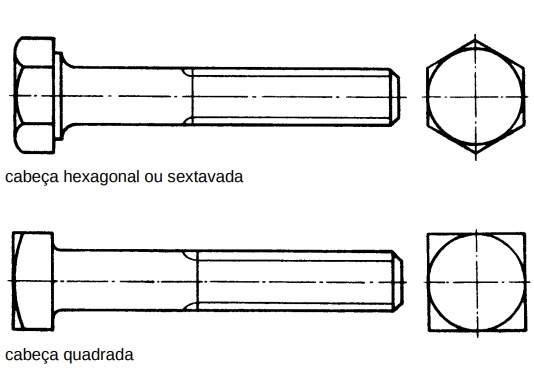

O parafuso é formado por um corpo cilíndrico roscado e por uma cabeça que pode ser hexagonal, sextavada, quadrada ou redonda.
Em mecânica, ele é empregado para unir e manter juntas peças de máquinas, geralmente formando conjuntos com porcas e arruelas. Em geral, os parafusos são fabricados em aço de baixo e médio teor de carbono, por meio de forjamento ou usinagem. Os parafusos forjados são opacos e os usinados, brilhantes. As roscas podem ser cortadas ou laminadas. Aço de alta resistência à tração, aço-liga, aço inoxidável, latão e outros metais ou ligas não-ferrosas podem também ser usados na fabricação de parafusos. Em alguns casos, os parafusos são protegidos contra a corrosão por meio de galvanização ou cromagem.
Dimensão dos parafusos
As dimensões principais dos parafusos são:
• diâmetro externo ou maior da rosca;
• comprimento do corpo;
• comprimento da rosca;
• altura da cabeça;
• distância do hexágono entre planos e arestas. O comprimento do parafuso refere-se ao comprimento do corpo.
Carga dos parafusos
A carga total que um parafuso suporta é a soma da tensão inicial, isto é, do aperto e da carga imposta pelas peças que estão sendo unidas. A carga inicial de aperto é controlada, estabelecendo-se o torque-limite de aperto. Nesses casos, empregam-se medidores de torque especiais (torquímetros).
Tipos de parafusos
Os parafusos podem ser:
• sem porca
• com porca
• prisioneiro
• Allen
• de fundação farpado ou dentado
• auto-atarraxante
• para pequenas montagens
2 • Parafuso sem porca
Nos casos onde não há espaço para acomodar uma porca, esta pode ser substituída por um furo com rosca em uma das peças. A união dá-se através da passagem do parafuso por um furo passante na primeira peça e rosqueamento no furo com rosca da segunda peça.

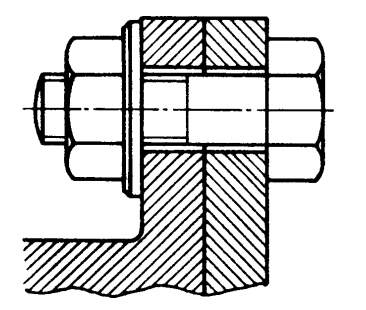

• Parafuso com porca
Às vezes, a união entre as peças é feita com o auxílio de porcas e arruelas. Nesse caso, o parafuso com porca é chamado passante.

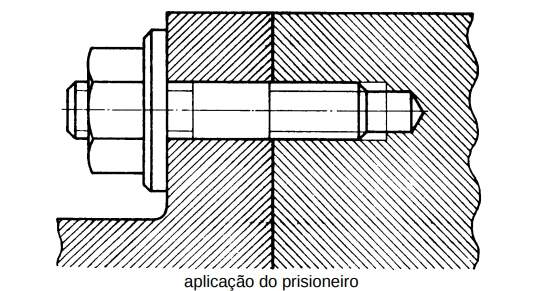

• Parafuso prisioneiro
O parafuso prisioneiro é empregado quando se necessita montar e desmontar parafuso sem porca a intervalos frequentes. Consiste numa barra de seção circular com roscas nas duas extremidades. Essas roscas podem ter sentido oposto. Para usar o parafuso prisioneiro, introduz-se uma das pontas no furo roscado da peça e, com auxílio de uma ferramenta especial, aperta-se essa peça. Em seguida aperta-se a segunda peça com uma porca e arruelas presas à extremidade livre do prisioneiro. Este permanece no lugar quando as peças são desmontadas.

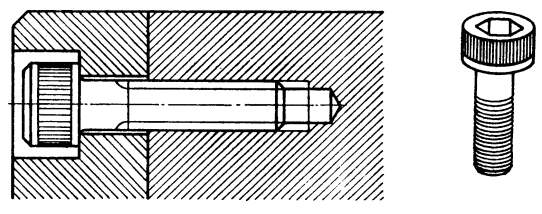

• Parafuso Allen
O parafuso Allen é fabricado com aço de alta resistência à tração e submetido a um tratamento térmico após a conformação. Possui um furo hexagonal de aperto na cabeça, que é geralmente cilíndrica e recartilhada. Para o aperto, utiliza-se uma chave especial: a chave Allen.
Os parafusos Allen são utilizados sem porcas e suas cabeças são encaixadas num rebaixo na peça fixada, para melhor acabamento. E também por necessidade de redução de espaço entre peças com movimento relativo.

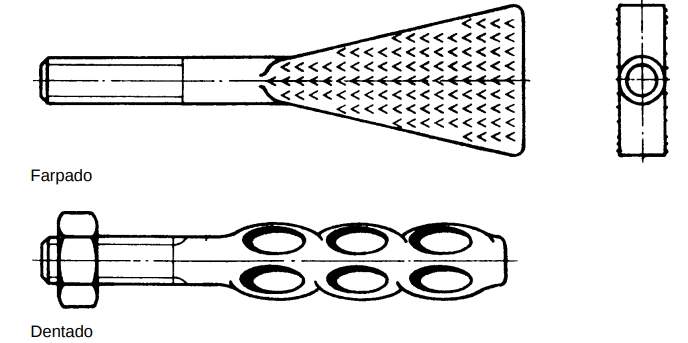

• Parafuso de fundação farpado ou dentado
Os parafusos de fundação farpados ou dentados são feitos de aço ou ferro e são utilizados para prender máquinas ou equipamentos ao concreto ou à alvenaria. Têm a cabeça trapezoidal delgada e áspera que, envolvida pelo concreto, assegura uma excelente fixação. Seu corpo é arredondado e com dentes, os quais têm a função de melhorar a aderência do parafuso ao concreto.

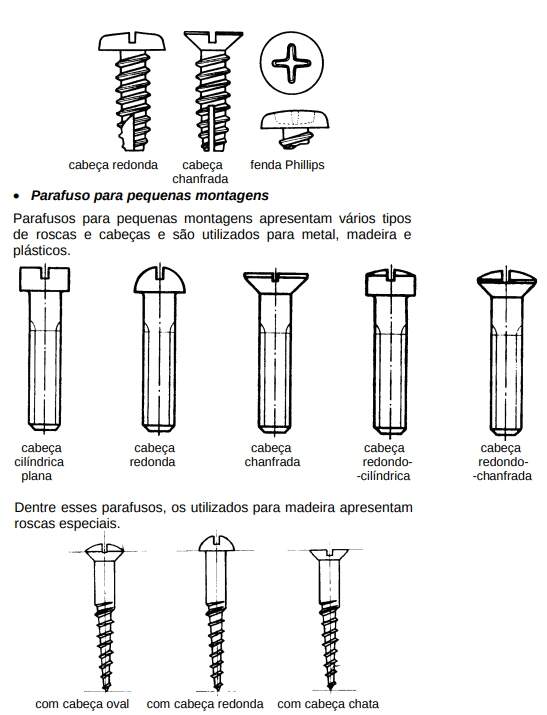

• Parafuso auto-atarraxante
O parafuso auto-atarraxante tem rosca de passo largo em um corpo cônico e é fabricado em aço temperado. Pode ter ponta ou não e, às vezes, possui entalhes longitudinais com a função de cortar a rosca à maneira de uma tarraxa. As cabeças têm formato redondo, em latão ou chanfradas e apresentam fendas simples ou em cruz (tipo Phillips). Esse tipo de parafuso elimina a necessidade de um furo roscado ou de uma porca, pois corta a rosca no material a que é preso. Sua utilização principal é na montagem de peças feitas de folhas de metal de pequena espessura, peças fundidas macias e plásticas.
Porcas
Porcas são peças de forma prismática ou cilíndrica, providas de um furo roscado onde são atarraxadas ao parafuso. São hexagonais, sextavadas, quadradas ou redondas e servem para dar aperto nas uniões de peças ou, em alguns casos, para auxiliar na regulagem.
São os seguintes os tipos de porcas:
• castelo
• cega (ou remate)
• borboleta
• contraporcas

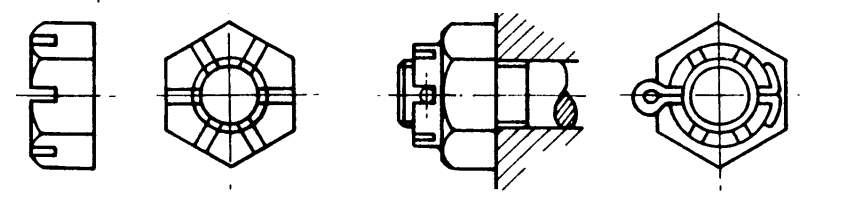

- Porca castelo
A porca castelo é uma porca hexagonal com seis entalhes radiais, coincidentes dois a dois, que se alinham com um furo no parafuso, de modo que uma cupilha possa ser passada para travar a porca.
- Porca cega (ou remate)
Nesse tipo de porca, uma das extremidades do furo rosqueado é encoberta, ocultando a ponta do parafuso.
A porca cega pode ser feita de aço ou latão, é geralmente cromada e possibilita um acabamento de boa aparência.
- Porca borboleta
A porca borboleta tem saliências parecidas com asas para proporcionar o aperto manual. Geralmente fabricada em aço ou latão, esse tipo de porca é empregado quando a montagem e a desmontagem das peças são necessárias e frequentes.
As porcas sujeitas a cargas de impacto e vibração apresentam tendência a afrouxar, o que pode causar danos às máquinas. Um dos meios de travar uma porca é através do aperto de outra porca contra a primeira. Por medida de economia utiliza-se uma porca mais fina, e para sua travação são necessárias duas chaves de boca.
Arruelas
São peças cilíndricas, de pouca espessura, com um furo no centro, pelo qual passa o corpo do parafuso.
As arruelas servem basicamente para:
• Proteger a superfície das peças;
•Evitar deformações nas superfícies de contato;
•Evitar que a porca afrouxe;
•Suprimir folgas axiais (isto é, no sentido do eixo) na montagem das peças;
•Evitar desgaste da cabeça do parafuso ou da porca.
A maioria das arruelas é fabricada em aço, mas o latão também é empregado; neste caso, são utilizadas com porcas e parafusos de latão. As arruelas de cobre, alumínio, fibra e couro são extensivamente usadas na vedação de fluidos.
3 Tipos de arruelas
Os três tipos de arruela mais usados são:
• arruela lisa
• arruela de pressão
• arruela estrelada

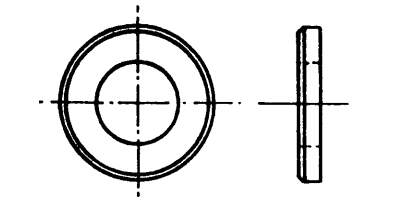

- Arruela lisa
A arruela lisa (ou plana) geralmente é feita de aço e é usada sob uma porca para evitar danos à superfície e distribuir a força do aperto.
As arruelas de qualidade inferior, mais baratas, são furadas a partir de chapas brutas, mas as de melhor qualidade são usinadas e têm a borda chanfrada como acabamento.

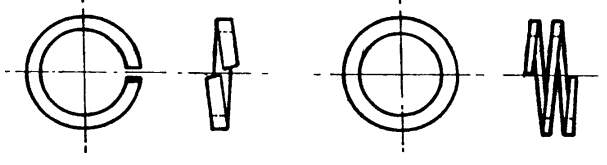

- Arruela de pressão
A arruela de pressão consiste em uma ou mais espiras de mola helicoidal, feita de aço de mola de seção retangular. Quando a porca é apertada, a arruela se comprime, gerando uma grande força de atrito entre a porca e a superfície. Essa força é auxiliada por pontas aguçadas na arruela que penetram nas superfícies, proporcionando uma travação positiva.

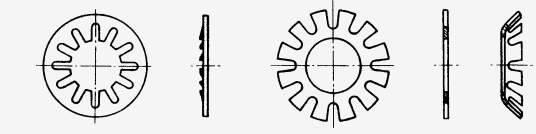

- Arruela estrelada
A arruela estrelada (ou arruela de pressão serrilhada) é de dentes de aço de molas e consiste em um disco anular provido de dentes ao longo do diâmetro interno ou diâmetro externo. Os dentes são torcidos e formam pontas aguçadas. Quando a porca é apertada, os dentes se aplainam penetrando nas superfícies da porca e da peça em contato. A arruela estrelada com dentes externos é empregada em conjunto com parafusos de cabeça chanfrada.

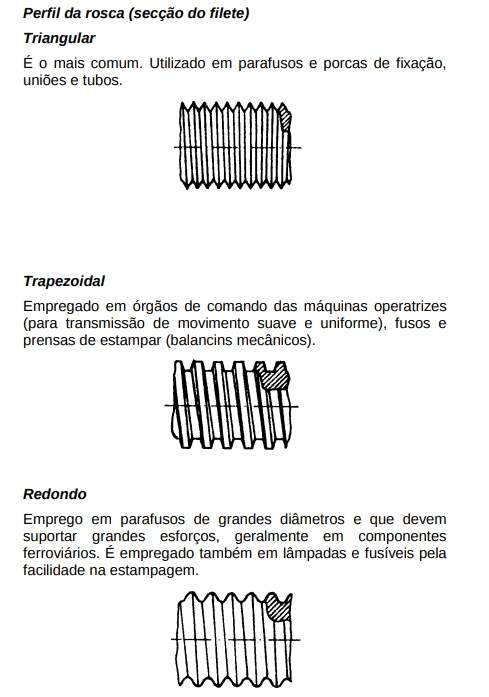

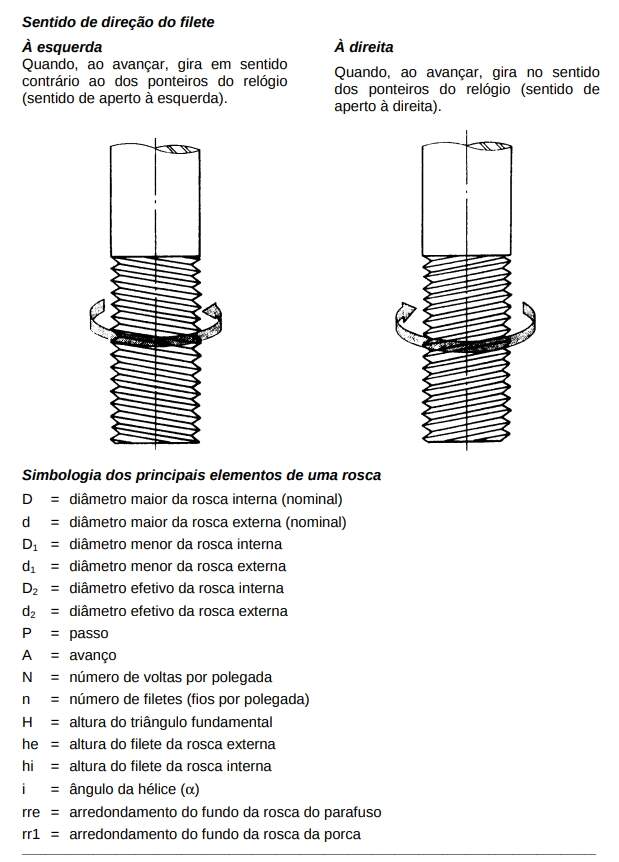

Roscas

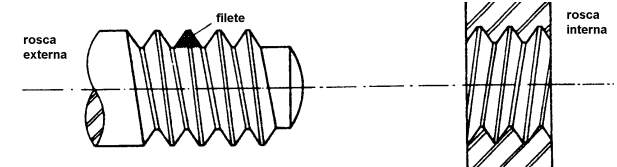

Rosca é uma saliência de perfil constante, helicoidal, que se desenvolve de forma uniforme, externa ou internamente, ao redor de uma superfície cilíndrica ou cônica. Essa saliência é
denominada filete.

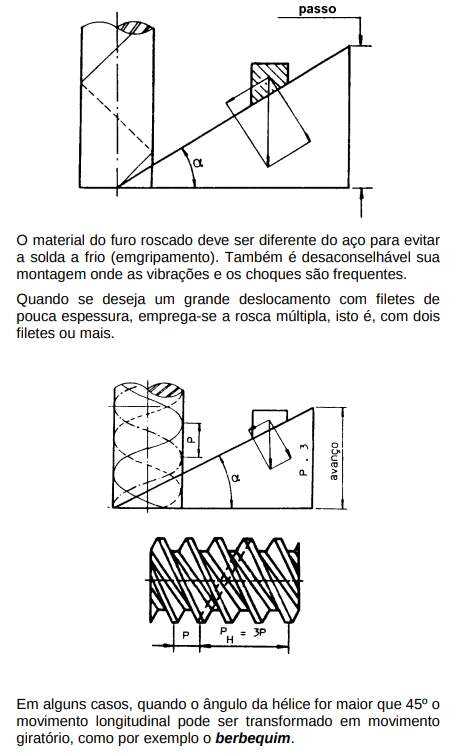

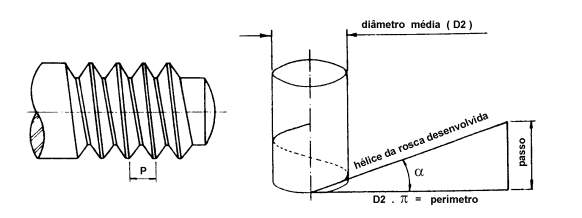

Passo e hélice de rosca
Quando há um cilindro que gira uniformemente e um ponto que
se move também uniformemente no sentido longitudinal, em
cada volta completa do cilindro, o avanço (distância percorrida
pelo ponto) chama-se passo e o percurso descrito no cilindro
por esse ponto denomina-se hélice.

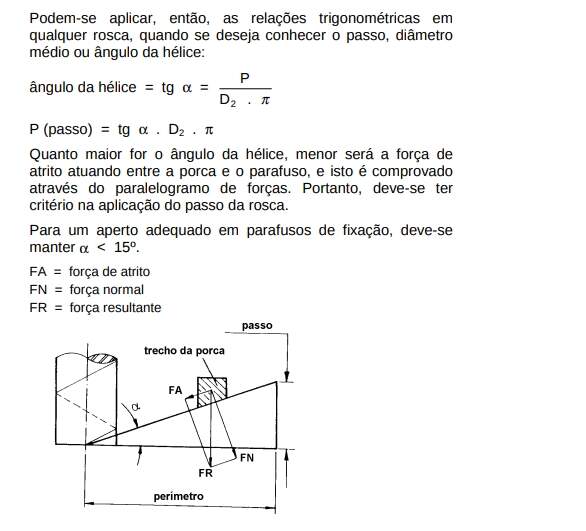

O desenvolvimento da hélice forma um triângulo, onde se têm:
α = ângulo da hélice
P (passo) = cateto oposto
hélice = hipotenusa
D2 (diâmetro médio) = cateto adjacente

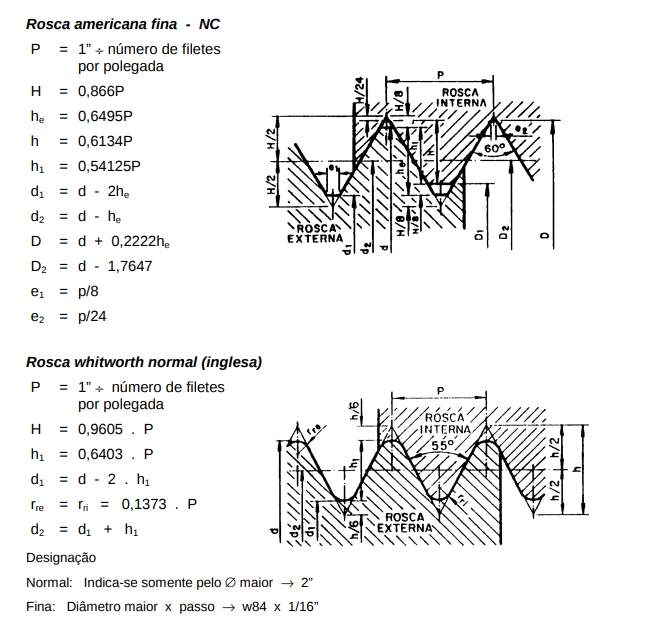

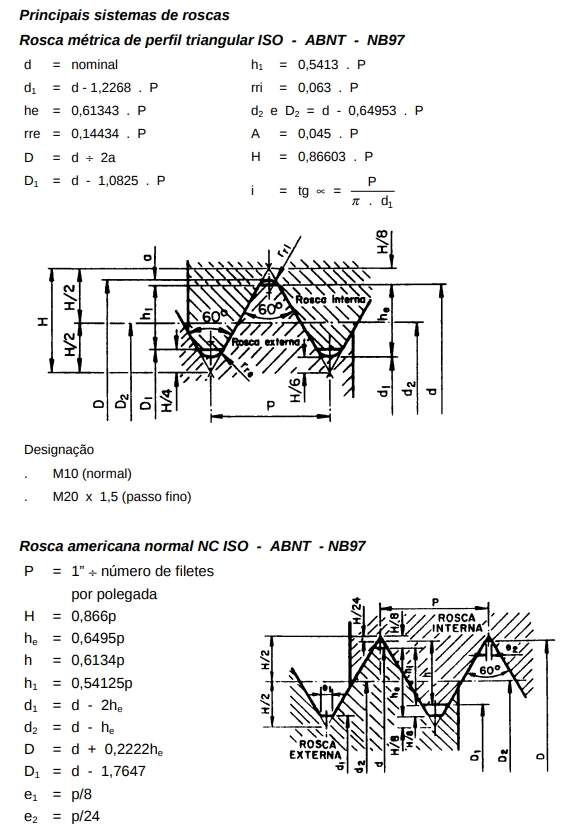

Podem-se aplicar, então, as relações trigonométricas em qualquer rosca, quando se deseja conhecer o passo, diâmetro médio ou ângulo da hélice:

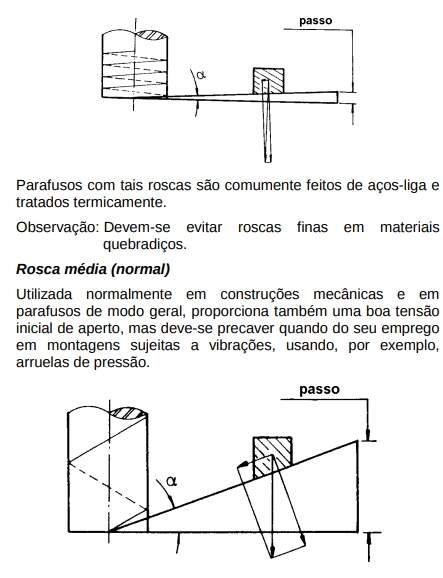

Rosca fina (rosca de pequeno passo)
Frequentemente é usada na construção de automóveis e aeronaves, principalmente porque nesses veículos ocorrem choques e vibrações que tendem a afrouxar a porca. É utilizada também quando há necessidade de uma ajustagem fina ou uma maior tensão inicial de aperto e, ainda, em chapas de pouca espessura e em tubos, por não diminuir sua secção.

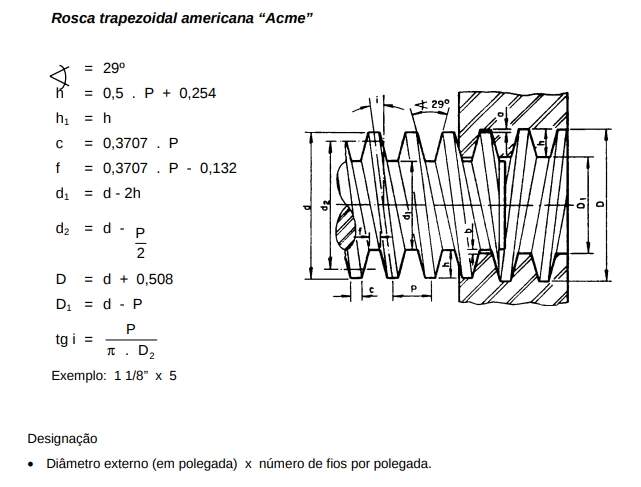

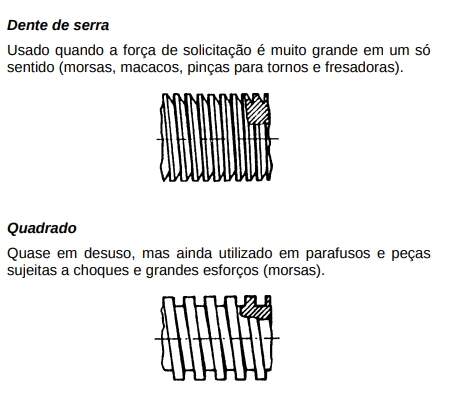

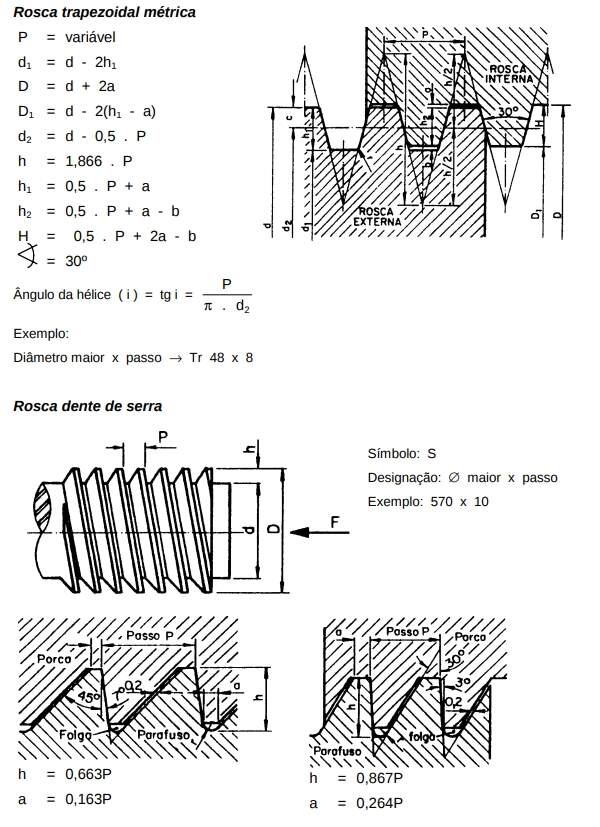

Rosca de transporte ou movimento
Possui passo longo e por isso transforma o movimento giratório num deslocamento longitudinal bem maior que as anteriormente citadas. É empregada normalmente em máquinas (tornos, prensas, morsa, etc.) ou quando as montagens e desmontagens são frequentes.
Engrenagens, Correias, Polias e Correntes

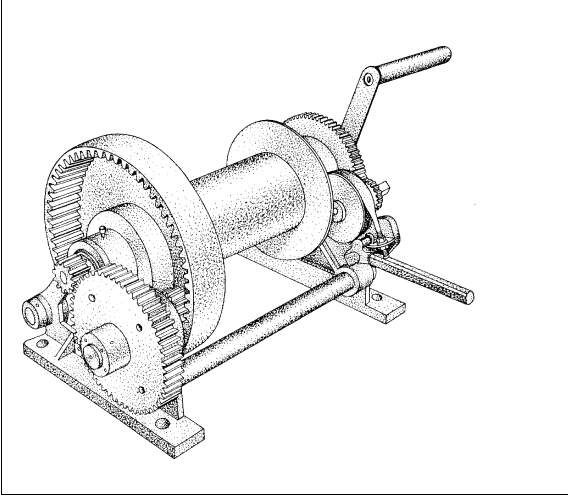

Transmissão por engrenagens:
As engrenagens, também chamadas rodas dentadas, são elementos básicos na transmissão de potência entre árvores. Elas permitem a redução ou aumento do momento torsor, com mínimas perdas de energia, e aumento ou redução de velocidades, sem perda nenhuma de energia, por não deslizarem. A mudança de velocidade e torção é feita na razão dos diâmetros primitivos. Aumentando a rotação, o momento torsor diminui e vice-versa. Assim, num par de engrenagens, a maior delas terá sempre rotação menor e transmitirá momento torsor maior. A engrenagem menor tem sempre rotação mais alta e momento torsor menor. O movimento dos dentes entre si processa-se de tal modo que no diâmetro primitivo não há deslizamento, havendo apenas aproximação e afastamento. Nas demais partes do flanco, existe ação de deslizamento e rolamento. Daí conclui-se que as velocidades periféricas (tangenciais) dos círculos primitivos de ambas as rodas são iguais (lei fundamental do dentado).

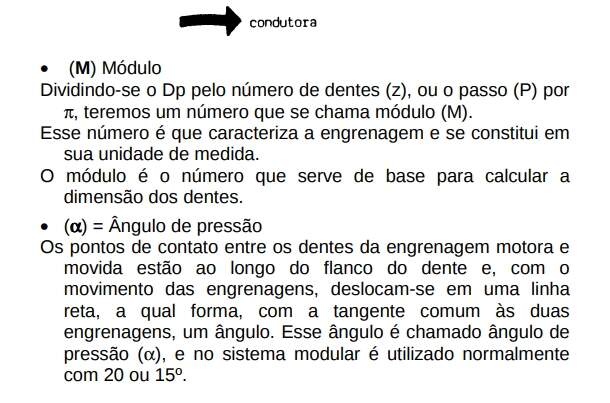

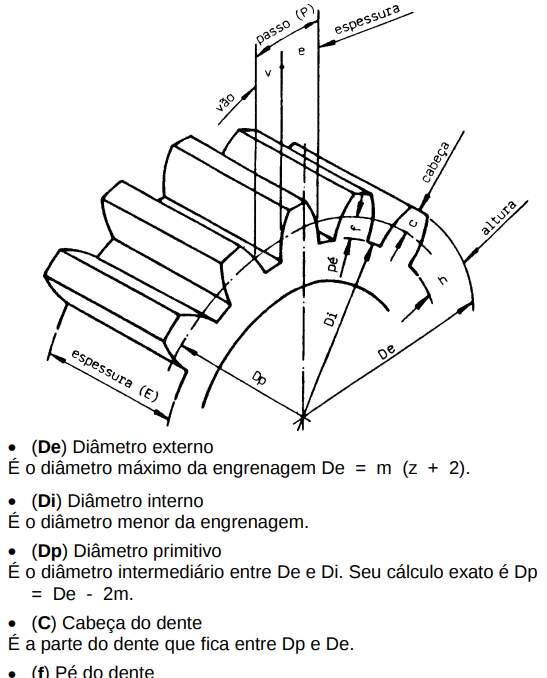

Elementos básicos das engrenagens

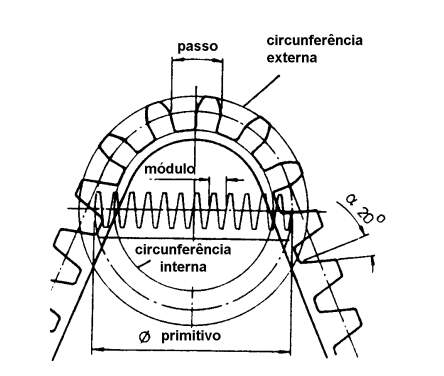

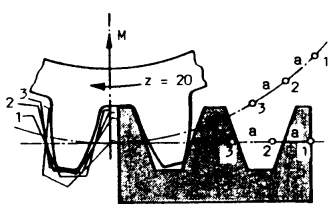

Geração de evolvente
Imagine a cremalheira citada no item anterior como sendo uma ferramenta de corte que trabalha em plaina vertical, e que a cada golpe se desloca juntamente com a engrenagem a ser usinada (sempre mantendo a mesma distância do diâmetro primitivo). É por meio desse processo contínuo que é gerada, passo a passo, a evolvente. O ângulo de inclinação do perfil (ângulo de pressão α) sempre é indicado nas ferramentas e deve ser o mesmo para o par de engrenagens que trabalham juntas.
