Modelagem Masculina

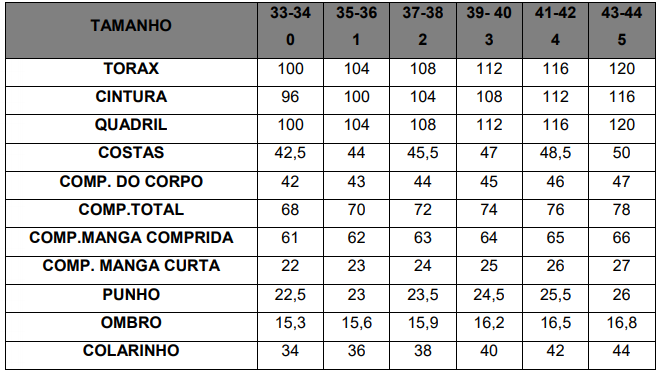

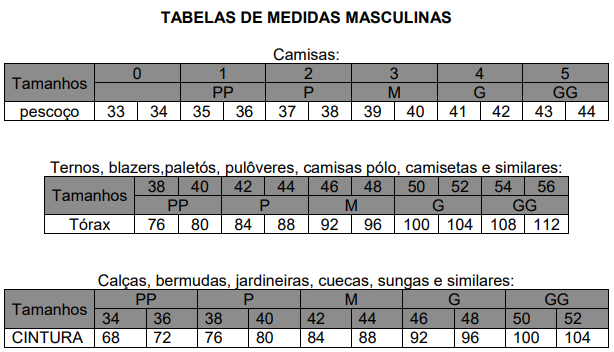

A tabela de medidas surgiu da necessidade das industrias de produzirem em seriepeças para o vestuário padronizado. As tabelas foram elaboradas após rigorosas
pesquisas.Foi feita uma media entre os tamanhos de uma mesma população, conforme a que se segue são as medidas pesquisadas entre a população brasileira.

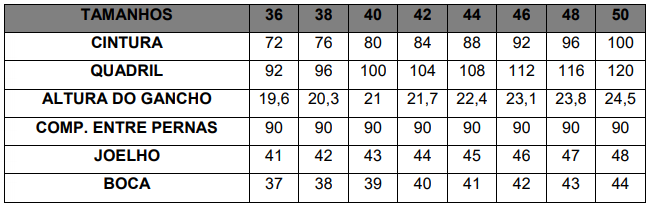

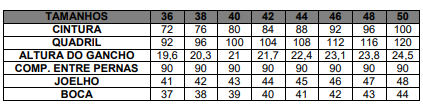

As tabelas de medidas serviram de paramento à modelagem masculina.

Colocar a fita métrica no local exato, sem inclinação. Deixar o corpo reto (de pé) àvontade, com o peso equilibrado. O acréscimo nas medidas é feito de acordo com o tipo de tecido, se é fino ou grosso, plano ou elástico, ou conforme o modelo, se justo, folgado ou largo.
As tabelas de medidas são utilizadas na produção em serie nas industrias do vestuário.

Para obtermos medidas do corpo ou conferi-las é necessário que observamos o seguinte.

Dividem-se

•  Largura do Ombro: mede-se da base do pescoço até a junção do braço.
• Contorno do pescoço  – para fazer o colarinho.
•  Largura das costuras – mede-se da junção de um braço até o outro braço.
•  Contorno do tórax– mede-se na parte mais saliente do tórax, passando pela omoplata.
• Contorno da Cintura – mede-se no final das costelas (contorno) e no inicio dos ossos da bacia.
• Contorno do Quadril – mede-se da parte mais saliente do quadril.
• Contorno do Punho – mede-se da junção do braço até a mão.
• Contorno do Joelho – mede-se da junção do joelho, com folga de 5 cm.
• Contorno da boca da calça – depende da moda, mede-s o tornozelo com folga para passar o pé.

• Altura do Quadril – mede-se da cintura ate onde foi tirado o contorno.
• Altura da Manga – mede-se da junção do braço com o ombro até o punho, com o braço inclinado.
• Altura do Gancho – mede-se com a pessoa sentada numa superfície dura da cintura até o assento.
• Altura do entre pernas – mede-se com a pessoa sentada numa superfície dura da cintura até o assento.
• Altura da calça – mede-se da cintura até o chão pela lateral.

É o espaço acrescentado ao redor do molde para posterior união das peças na costura, varia de acordo com o tipo de tecido e também com os tipos de costura e bitolas das maquinas. Obs: quando o tecido tem facilidade de desfiar-se, deixa-se maior margem para costura.

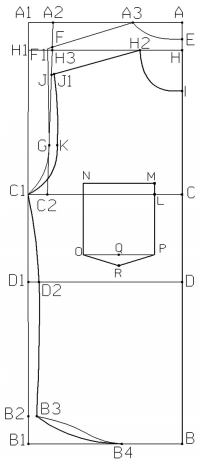

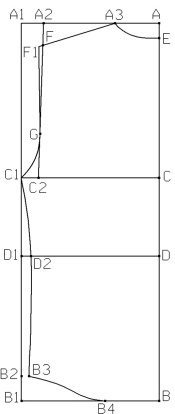

Camisa

1. A = Vértice do ângulo reto
2. A –B= Comprimento da camisa mais 3cm
3. A – C= Metade da medida das costas mais 8 cm
4. A – D= Comprimento do corpo mais 2,5 cm
5. A – A1= 1/4 da medida do tórax
6. B – B1= mesma medida de A – A1
7. C1= surge no esquadramento do ponto C
8. D1= surge no esquadramento do ponto D
9. A – A2= 1/2 da medida das costas
10.C – C2 = 1/2 das costas mais 1 cm
11.A – A3= 1/6 da medida do colarinho mais 1 cm
12.A – E= 3 cm. Ligue com curva francesa
13.A2 – F = Metade da medida de A – A3
14.A3 – F 1= medida do ombro (tabela)
15.C2 – G= 1/3 de C2 – F
16.D1 – D2= Ajuste da cintura: 2 cm
17.B1 B2= 5 cm
18.B2- B3= 1, 5 cm
19.B – B4= 11 cm

1. A – H 5 cm
2. A1 – H1 5cm
3. H – H2 1/6 da medida do contorno do colarinho
4. H – I 1/6 do contorno do colarinho mais 1 cm
5. H3 – J O mesmo valor de A2 – F
6. H2 – J1 Largura do ombro
7. G –K Entrar 1,5 cm

1. C – L 5,5 cm
2. L – M 2 cm
3. M – N 13 cm
4. N – O 13 cm
5. O – P 13 cm
6. Q 1/2 DE O-P
7. Q – R 2 CM

1. A= Vértice do ângulo reto
2. A – B= Comprimento da manga menos altura do punho (6 cm)
3. A – C= 1/8 da medida do tórax
4. A – D= Metade da medida das costas mais 1 cm
5. E e F= 1/3 de A – D
6. E – G= 1cm. Ligue A – G – F com curva francesa (cava dianteira)
7. G – H= 1cm. Ligue A – H – F com curva francesa (cava traseira)
8. B – I= Metade da medida do punho
mais a largura da prega
9. J = com a manga recortada e desdobrada marque a abertura da carcela na parte de trás da manga, na metade de B – I.
10.J – J1= 10 cm

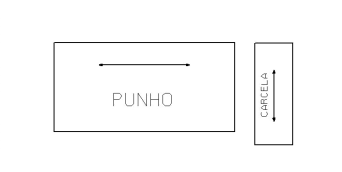

comprimento do punho = contorno do punho + traspasse da carcela + 2 cm de costura largura do punho = o dobro da largura do punho + 2cm de costura.

Comprimento da carcela = 16 cm

Largura= 6 cm

(as folgas de costuras estão incluídas)

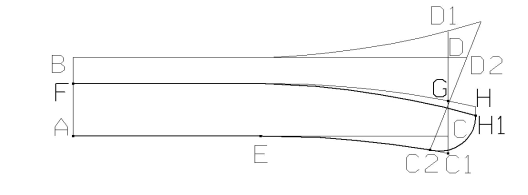

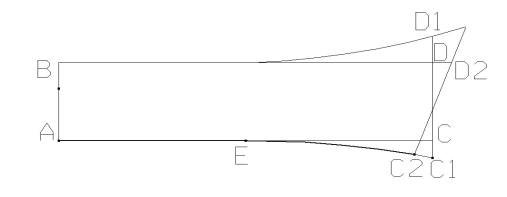

1. A Dobre o papel ao meio, esquadre um pouco abaixo da margem
superior, e marque a letra A
2. A - B 4,5 cm e esquadre o ponto B para a direita
3. A – C e B – D medida do decote frente e costas
4. E metade de A – C
5. C- C1 desce 1 cm
6. D – D1 sobe 1,5 cm (ligue B – D1 com curva de alfaiate, prolongando ± 1,5 )
7. D – D2  sai 1cm
8. E – C1 ligue com a curva de alfaiate
9. C1 – C2 entrar 1 cm (ligue C2 – D2 com reta até fechar a ponta da gola)

10.A – F e C1 – G 3 cm (esquadre F até a direção do E e ligue ao G com
curva de alfaiate)
11.G – H 1,5 cm (traspasse)
12.H – H1 0,5 cm e ligue com curva de alfaiate
13.C2 – H1 ligue com curva francesa.

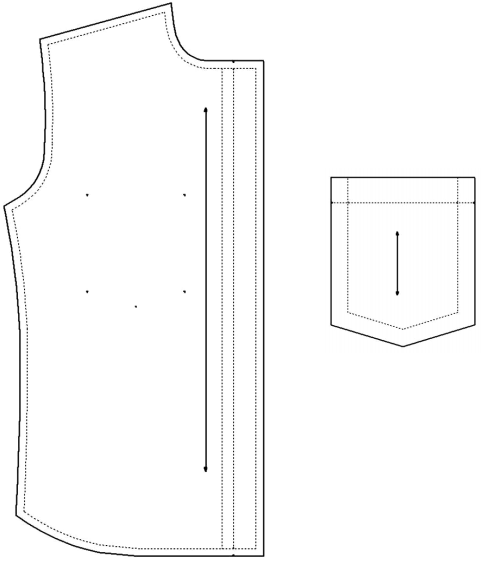

Acrescentar abotoamento: 1,5 de traspasse + 3 cm de dobra
Acrescentar 1 cm para costuras
Acrescentar 3 cm para a bainha do bolso e 2 cm de folgas para dobras

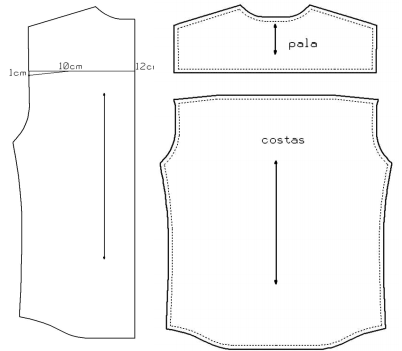

1. Do meio das costas descer 12 cm
2. esquadrar este ponto em direção à cava e descer 1 cm para formar a pence do omoplata
3. ligar com reta a uma distância de 10 cm

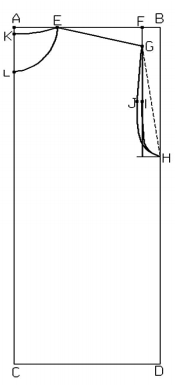

A = Trace o vértice do ângulo reto.
A – B = 1/4 do tórax
A – C = comprimento total.
C – D = 1/4 do tórax
A – E = 1/6 das costas mais 0,5 cm.
A – F = metade das costas e esquadre para baixo.
F – G = Metade de 6-
E – G = ligue com reta formando o ombro.
G – H = Marque metade das costas em linha inclinada.
G – I = 1/2 de G – H. Ligue I – H com curva francesa
I – J = 1 cm. Ligue G – J – H com curva francesa
A – K = 1,5 cm. Ligue com curva francesa
K – L = mesma medida de A – E. ligue com curva francesa.

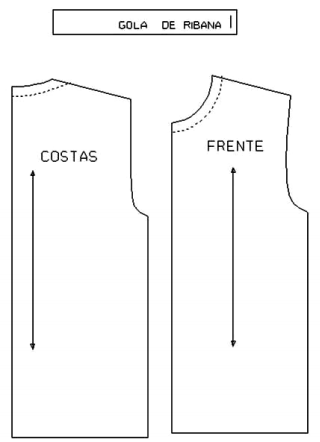

traçar uma paralela de 2 cm no contorno do decote dianteiro e do decote traseiro

medir o contorno do decote dianteiro e traseiro pela linha das paralelas e somar.

Comprimento da ribana = 3/4 do contorno do decote

Altura da ribana = 5 cm

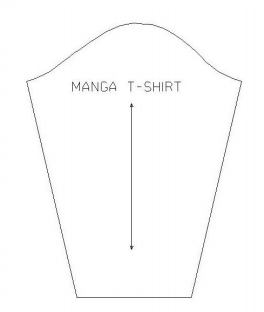

A = Trace o vértice do ângulo reto.
A – B = comprimento da manga (longa ou curta).Esquadre B à direita
B – C = metade do contorno do punho
A – D = 1/8 do tórax menos 1,5. Esquadre D à direita
A – E =metade do contorno da cava menos 0,5 cm
F e G 1/3 de A – E
F – H 2 cm.
A-H-G / G-E Trace em linha curva para formar a cava.
Ligar C – E em linha retal.
B’ – C’ = comprimento desejado da manga curta

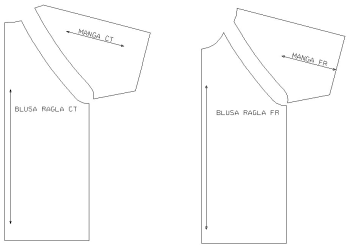

1. Trace o molde das costas da camiseta

2. G – G1 = comprimento da manga (± 20 cm).
Esquadre G1 para baixo
3. G1 – G2 = metade da largura da manga (± 20
cm)
4. H – H1 = 3 cm. Ligue este ponto ao centro do
decote traseiro.
5. E – E1 = 1/3 do decote traseiro. Ligue este
ponto à linha de H1 com curva de alfaiate, até
fazer concordância. Termine de ligar até o
ponto H com uma curva mais acentuada.
6. H2 = dobre o molde pela linha reta de H1. Com
uma carretilha, transfira a curva de H para o
outro lado do papel, de modo que ao desdobrar
surge o ponto H2.
7. Sobreponha o molde da frente, para contornar o decote frente

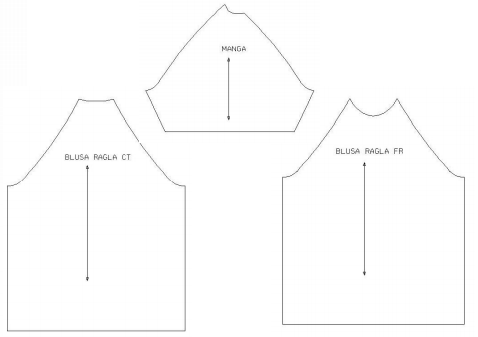

8. Separe os moldes da blusa, frente e costas e os da manga, frente e costas.

Os moldes da manga deverão ser unidos formando um só molde.

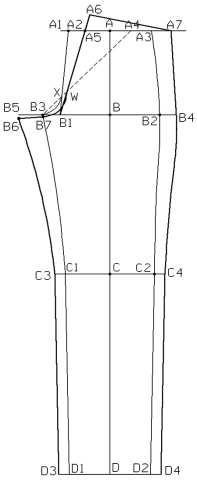

1. Trace uma reta vertical no centro do papel,
cerca de 6 cm abaixo da margem superior
marque o ponto inicial A
2. A – B altura do gancho
3. B – C ½ do comprimento de entrepernas -5
4. C – D ½ do comprimento de entrepernas +5
5. A-B-C-D esquadrar marcando linhas horizontais
6. D1 D D2  ¼ do contorno da barra para
cada lado da linha central
7. C1 C C2  ¼ do contorno do joelho para
cada lado da linha central
8. D1 a C1 e D2 a C2 unir com linhas retas
9. B1 B B2 1/8 do contorno do quadril – 0,5cm
10.B1 – B3  1/24 do contorno do quadril

11.C1 – B3  unir com curva de alfaiate
12.A – A1 mesma medida de B1 – B
13.A1 – A2 2 cm
14.A2 – B1  unir com reta
15.A2 – A3 ¼ do contorno da cintura
16.A3 – B2  unir com curva de alfaiate
17.A4 ½ de A – A3
18.A2 – Y 1 cm
19.Y a A3 unir com curva
20.X cruzamento das linhas A2 a B1 e A4 a B3
21.X – B3  unir com curva francesa

Obs.: o molde traseiro será sobreposto ao molde dianteiro.
A partir do molde do dianteiro, prolongar as linhas:
a. da cintura
b. do gancho e quadril
c. do joelho
d. da barra

Obs.: Na largura do joelho (C1 e C2) na linha da barra (D1 e D2), marcar 2,5 cm para cada lado

1. D3 – C3 e D4 – C4= ligar com retas
2. A2 – A5 = 1/24 do contorno do quadril
3. A5 – A6 = 1/24 do contorno do quadril
4. A6 – A7 = 1/4 da cintura mais 1 cm para pence do traseiro
5. B2 – B4 = 4 cm. Ligar B4 –
A7 com curva de alfaiate e ligar B4 –
C4 com curva de alfaiate


6. B1 – B5 = 1/10 do contorno do quadril
7. B5- B6 = 1 cm
8. B3 – B7 = 0,5 cm
9. W= Cruzamento das linhas para fazer o gancho das costas.
10. B6 – B7= ligar com reta
11. B7 – W = ligar com curva francesa
12. A8= Metade de A6 – A7, pence
traseira. Colocar 0,5 cm para cada lado e 7 cm de comprimento

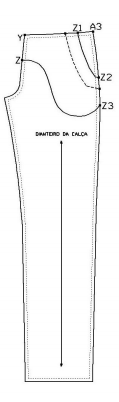

1. Y – Z = 7 cm
2. A3 – Z1 = 5 Ccm
3. A3 – Z2 = 16 cm
4. A3 – Z3 = 24 cm
5. Ligue Z1 – Z2 com curva de alfaiate
6. Ligue Z – Z3 com curva francesa, conforme o desenho

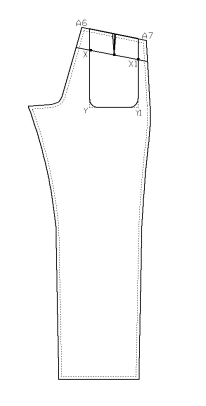

1. Trace uma paralela a 7 cm da linha da cintura
2. Do centro da pence marque 7,5 cm para cada lado, marcando X e X1
3. Esquadre X e X1 para baixo
4. X – Y e X – Y1= 15 cm
5. Arredonde os cantos inferiores conforme o desenho

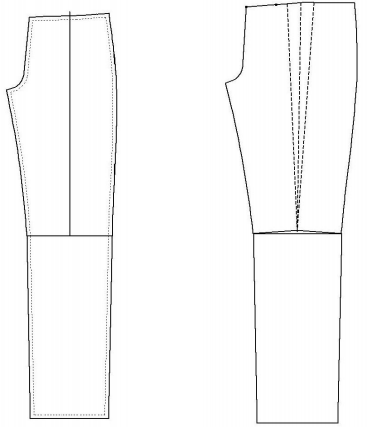

1. Recorte o dianteiro pela linha central até alinha do joelho
2. Na linha do joelho,recorte do centro em direção às laterais sem deixar que as partes se separem
3. Na altura da cintura, afaste as partes 3 cm para cada lado, dando a abertura das pregas
4. Marque com piques a posição de cada prega
