Motores de combustão Interna II

Mecânica e Manutenção de Automóvel

1 Composição dos filtros do óleo lubrificante I

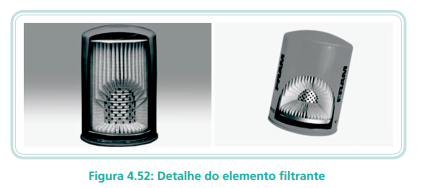

O filtro do óleo é constituído de carcaça e papel especial. A carcaça é fabricada em chapa de aço, oferecendo grande resistência a pressões internas.

Já o papel especial é tratado, resinado, corrugado e plissado homogeneamente, proporcionando alta eficiência na retenção dos contaminantes e baixa restrição ao fluxo do óleo.

Os filtros lubrificantes devem atender às funções de reter todos os contaminantes que possam causar danos ao perfeito funcionamento do motor, mantendo as características de estrutura do óleo, uniformidade de circulação e eficiência no período de uso pelo motor e oferecendo proteção máxima para os motores.

Os contaminantes contidos no sistema de lubrificação, principalmente os abrasivos (metais), provenientes do atrito das partes móveis do motor e da decomposição química que permanecem em suspensão no óleo lubrificante e do carbono resultante da queima do combustível que causa o desgaste prematuro, reduzindo a vida útil do motor.

Trocador de calor

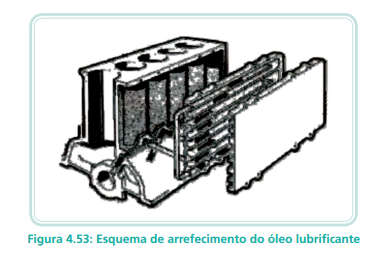

O trocador de calor ou intercambiador de calor é um dispositivo que permite manter o óleo lubrificante na temperatura ideal de trabalho, independentemente da carga do motor ou de fatores externos. Fluindo por um sistema de canais em contato com o circuito de água do sistema de arrefecimento, o óleo lubrificante é aquecido rapidamente nas partidas e arrefecido durante o serviço contínuo.

Sistemas de lubrificação tradicionais

Os sistemas de lubrificação tradicionais admitem as seguintes características inerentes ao seu projeto:

a) Salpico – a bomba de óleo alimenta as cubas colocadas perto da passagem de cada biela; estas são munidas de uma colher (pescador) que apanha o óleo que passa pela cuba; por inércia, o óleo penetra em seguida na biela e lubrifica o moente. Os mancais são diretamente alimentados por tubos que saem do coletor principal. Com a lubrificação por salpico, a pressão fornecida pela bomba é pouco elevada, de 0,1 a 0,4 kg/cm². O manômetro é graduado em metros de coluna de água (1 a 4 mca). Para facilitar a lubrificação, bielas e mancais devem possuir grandes ranhuras de circulação.

b) Pressão – o virabrequim possui condutos especiais. O óleo chega aos mancais sob pressão, e daí é canalizado até aos moentes para lubrificar as bielas. Os mancais e as bielas não possuem ranhuras de lubrificação, exceto algumas câmaras de óleo curtas que não desembocam no exterior. A pressão de lubrificação é de 1 a 3 kg/cm². Essa pressão impulsiona o óleo como uma cunha entre as superfícies a lubrificar, realizando o atrito fluido. Frequentemente, a cabeça da biela é munida de um pequeno orifício dirigido ao cilindro e destinado a lubrificar o pistão. Em alguns casos, uma canalização ao longo da biela permite, igualmente, assegurar uma melhor lubrificação do eixo do pistão.

c) Projeção – esta disposição compreende a lubrificação sob pressão de todos os mancais e a lubrificação das bielas por um jato de óleo. Cada biela tem uma colher. A rotação contra o jato intensifica a penetração de óleo no interior da biela. Por outro lado, o jato de óleo sobre toda a cabe- ça da biela favorece a sua refrigeração. A pressão de lubrificação é de 1 a 3 kg/cm². Nos motores de pouca cilindrada, a lubrificação por projeção é simplificada. O virabrequim aciona uma roda munida de palhetas. Esta roda está semissubmersa no óleo do cárter e sua orientação faz com que ela projete o óleo diretamente sobre a biela e no cilindro.

d) Mistura – o óleo é misturado com o combustível e penetra no motor proporcionalmente ao seu consumo. Esse sistema de lubrificação não é apropriado aos motores a 2 tempos que funcionam com pré-compressão no cárter. A proporção do lubrificante em relação ao combustível é, geralmente, de5%. Uma quantidade mais elevada leva a um entupimento das câmaras de explosão e de escape, assim como a um empobrecimento da carburação.

e) Cárter seco – neste sistema de lubrificação, o óleo é contido num reservatório independente. Uma bomba leva o óleo do reservatório ao motor, introduzindo-o com pressão nos elementos a lubrificar. Uma segunda bomba, chamada bomba de retorno, aspira o óleo que tende a acumular-se no fundo do cárter e remete-o ao reservatório.

Seja qual for o sistema, a lubrificação dos cilindros é assegurada, unicamente, pelo óleo projetado pelas bielas em rotação. Quando se põe o motor frio em funcionamento, o óleo circula com dificuldade, e a lubrificação dos cilindros é insuficiente, por isso justifica o aquecimento do motor em baixa rotação. Em motores de lubrificação sob pressão, não circula nenhum óleo nos primeiros minutos de funcionamento. O salpico e a projeção efetuam com maior rapidez essa lubrificação dos cilindros.

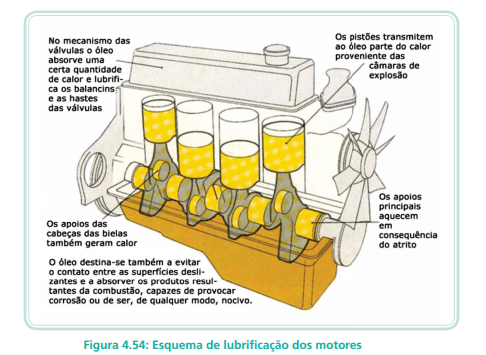

Além das questões relativas à lubrificação, a circulação de óleo deve garantir a refrigeração das bielas e do virabrequim. Partindo do reservatório com aproximadamente 50ºC, o óleo, em aquecimento pleno do motor, atinge de 80 a 120ºC quando passa pelas bielas.

Em motores novos ou ajustados, as folgas estão no seu mínimo. O óleo circula com mais dificuldade e, portanto, refrigera mal as peças, havendo maior risco de gripagem ou de fusão do metal antifricção por falta de lubrificação.

Atritos – no sistema de lubrificação

Quando duas superfícies de contato se deslocam uma em relação à outra, ocorre o fenômeno de atrito que pode ser classificado segundo três tipos:

• Atrito seco – em que as superfícies estão em contato sem a interposição de lubrificante.

• Atrito úmido – em que uma pequena película de lubrificante favorece a fricção sem impedir que as superfícies entrem em contato pela crista das suas rugosidades.

• Atrito líquido – em que a película de lubrificante é contínua e homogênea, impedindo, assim, que as duas superfícies entrem em contato.

Todas as peças em movimento de um motor de combustão interna devem ser lubrificadas de modo a permitirem um atrito líquido (desgaste mínimo). Contudo, na prática, não é exatamente este o resultado que se alcança. Sob a pressão das peças, o óleo é expulso, a película desgasta-se e as superfícies entram em contato acontecendo o atrito úmido.

A passagem do atrito líquido ao atrito úmido é tanto mais fácil quanto maiores forem as pressões e as temperaturas e quanto pior for a qualidade do óleo lubrificante.

Óleos lubrificantes

Os óleos destinados à lubrificação dos motores de combustão interna devem possuir certo número de qualidades perfeitamente determinadas.

Os óleos lubrificantes dos motores podem ser constituídos de uma base mineral ou sintética com a adição de aditivos. Sob o ponto de vista prático, eles são caracterizados principalmente pela sua viscosidade, seu ponto de combustão e seu ponto de congelamento.

A viscosidade caracteriza as particularidades de escoamento do óleo. Pode-se medir por diferentes métodos, fazendo parte de cada um deles um sistema de unidades. O método Engler é o mais comumente utilizado. O escoamento de certa quantidade de óleo por um orifício de pequeno diâmetro é comparado ao escoamento de uma mesma quantidade de água. A relação dos tempos de escoamento é obtida em graus Engler, relativa à viscosidade do óleo. Por exemplo, um escoamento seis vezes mais lento que o da água é designado por 6° Engler.

Pode-se exprimir a viscosidade por centistock (1/100 de stock). É a viscosidade física absoluta do lubrificante, isto é, a resistência real do deslocamento das suas moléculas, umas em relação às outras. Determina-se a viscosidade medindo a força necessária para fazer deslocar de 1 cm, no seio do lubrificante, uma superfície de 1 cm², à velocidade de 1 cm/seg. Para fazer essa medida, usa-se, também, a massa específica do lubrificante utilizado.

Esse método de medição da viscosidade pode ser utilizado para todos os lubrificantes, desde os óleos mais líquidos às graxas mais consistentes.

A viscosidade de um óleo modifica-se com a temperatura. Quanto mais quente está o óleo, menor é a viscosidade.

A principal qualidade de um óleo deve ser a de que a sua viscosidade seja ainda suficiente para assegurar um atrito líquido a temperaturas de funcionamento das peças do motor de 80 a 150°C. Com um óleo de qualidade inferior, a viscosidade diminui a tal ponto, que o motor só trabalha a atritos úmidos (desgaste rápido).

O ponto de combustão é a temperatura em que o óleo emite vapores suscetíveis de serem inflamados. Ele deve ser o mais elevado possível, de modo a evitar as fugas por vaporização ao contato com as partes inferiores do pistão do motor quente. A temperatura de combustão é, geralmente, superior a 220°C para os óleos finos e ultrapassa 250°C para os óleos espessos.

O ponto de congelamento é a temperatura em que o óleo não escorre mais de uma proveta quando esta é inclinada. O ponto de congelamento deve ser o mais baixo possível, de modo a facilitar que o motor entre em movimento depois de tempo prolongado sob temperaturas muito baixas.

2 Composição dos filtros do óleo lubrificante II

As diferentes estruturas moleculares dos óleos lhe dão algumas qualidades particulares que influenciam o seu comportamento no motor. A qualidade de aderir a superfícies metálicas é denominada de adesividade. Essa qualidade favorece a formação de uma película lubrificante e se mantém contínua, mesmo em presença de cargas fortes. Em alguns casos, a adesividade e a viscosidade são paralelas.
A uma viscosidade mais elevada corresponde uma maior adesividade. Mas, a uma viscosidade igual, a adesividade pode ser diferente, conforme a estrutura molecular de cada lubrificante.
De modo geral, os óleos destinados aos motores de combustão interna são de origem mineral. Esses óleos possuem uma grande estabilidade química, contudo, o seu poder lubrificante diminui rapidamente acima dos 120°C. O uso de óleos lubrificantes de origem vegetal, principalmente extraído do rícino (mamona), assegura melhor lubrificação a temperaturas elevadas, mas a sua estabilidade química é pequena, dando origem ao aparecimento de ácidos orgânicos não aconselháveis às partes internas do motor.
Atualmente, adicionam-se elementos químicos apropriados, como os aditivos, que podem melhorar a qualidade dos óleos no momento da sua utilização.
Os aditivos podem ser diretamente adicionados ao óleo na sua fabricação. Nesse caso, recebem o nome de óleos aditivos, designados comumente por óleos HD (Heavy Duty). Os óleos HD são vendidos no mercado sob diversas designações, dependendo da proporção de aditivos que eles contêm.
O aperfeiçoamento progressivo dos óleos minerais destinados aos motores de combustão interna deu origem ao aparecimento de óleos de todas as estações ou de multiviscosos. Esses óleos são, em geral, formados por vários óleos de base com estruturas moleculares diferentes, aos quais foram adicionados os aditivos habituais dos óleos HD.

Classificação geral dos óleos

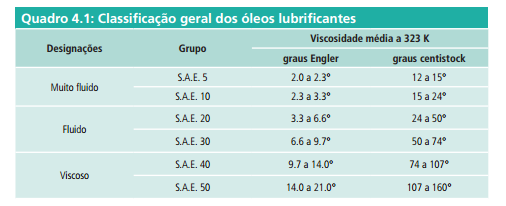

Por muito tempo os óleos foram classificados apenas sob o aspecto da sua viscosidade, medida à temperatura de 50ºC (323 K). O Quadro 4.1 especifica as designações, os grupos S.A.E. (Society of Automotive Engineering) e as viscosidades correspondentes.

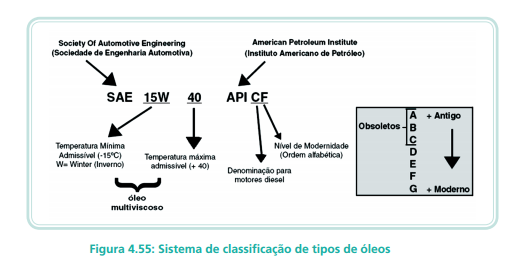

Atualmente, tende-se classificar os óleos conforme o gênero de trabalho exigido do motor, isto é, conforme a espécie de serviço a que este é submetido, conforme se observa na Figura 4.55, que corresponde ao sistema de classificação de tipos de óleos.

Particularidades dos óleos aditivos

Como a composição dos óleos aditivos varia conforme o fabricante é fundamental não misturar óleos HD de proveniências diferentes, a fi m de evitar o comprometimento de sua estabilidade.
Por outro lado, o poder detergente confere ao óleo uma propriedade de penetração muito grande. Essa propriedade faz com que seja mais difícil efetuar a vedação do motor e provoca mais facilmente a subida de óleo nas câmaras de combustão, o que pode resultar num pequeno aumento de consumo de lubrificante.
Em um motor usado, a introdução de óleo aditivo origina a dissolução dos depósitos. Os elementos móveis e, em particular, os anéis de compressão trabalham mais livremente. Desse fato resulta uma melhoria da compressão e da potência, mas frequentemente a marcha do motor é um pouco mais ruidosa.
A introdução de um óleo aditivo altamente detergente em um motor que anteriormente já funcionou com óleo comum apresenta certos riscos. O óleo aditivo provoca o desprendimento dos depósitos de carvão internos. Esses depósitos, de volume apreciável, não se dissolvem totalmente no óleo, acumulando-se no fundo do cárter, nos fi ltros e nos condutos de lubrifi cação onde sua presença pode criar graves incidentes.

Óleos multiviscosos

Os óleos multi viscosos abrangem uma categoria de lubrificantes atuais que apresentam uma pequena variação de viscosidade em relação às variações da sua temperatura. A frio, por exemplo, um óleo multi viscoso possui a mesma viscosidade de óleos comuns S.A.E. 10, enquanto a quente, sua viscosidade é idêntica a dos óleos grupo S.A.E. 30. Obtém-se essa característica por meio de uma mistura apropriada de vários óleos de base.
Os óleos multiviscosos asseguram uma lubrificação correta em todas as condições de funcionamento do motor e independem das condições climáticas. São munidos de aditivos habituais dos óleos H.D. e requerem as mesmas precauções quanto a sua utilização. As vantagens principais que apresentam são as de assegurar excelentes condições para partida a frio, uma lubrificação imediata no momento do acionamento, conservando um poder lubrificante a alta temperatura.

Sistema elétrico

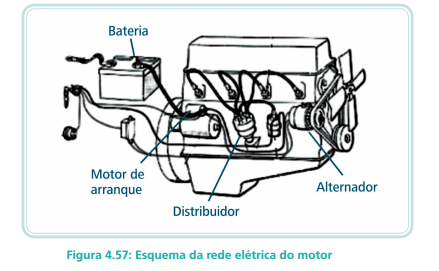

O sistema elétrico dos motores é composto pela bateria que se comporta como um acumulador de energia elétrica, considerada o principal elemento desse sistema; motor de partida ou arranque, é o componente que tem a função de iniciar o movimento do motor; alternador, que transforma parte da energia produzida pelo motor em energia elétrica para atender à demanda de consumo dos dispositivos elétricos consumidores e manter a carga da bateria; cabos condutores, que interligam eletricamente os componentes do sistema elétrico; quadro de fusíveis, que se caracteriza por garantir que cargas elétricas excessivas não danifiquem os componentes e acessórios consumidores; dispositivos elétricos consumidores, que possuem funções múltiplas (dependendo da aplicação podem ser enquadrados como sensores eletrônicos que atuam, principalmente, como variadores de potência, registradores de consumo, monitores de funções: pressão, temperatura, ajustes, etc., como também, dizem respeito aos faróis, lanternas, buzina, sinalizadores, controladores e monitoramento eletrônicos).

Sistema de partida dos motores de combustão interna

No momento do acionamento da chave, a bateria emite sinal ao motor de partida ou motor de arranque. Um pinhão na extremidade do motor de partida desliza sobre a cremalheira do volante do motor, iniciando-se o funcionamento do motor. Através de polias e correia o motor faz funcionar o gerador (alternador) que, por sua vez, mantém a carga da bateria estável.

Motor do ciclo Otto – ignição por centelha

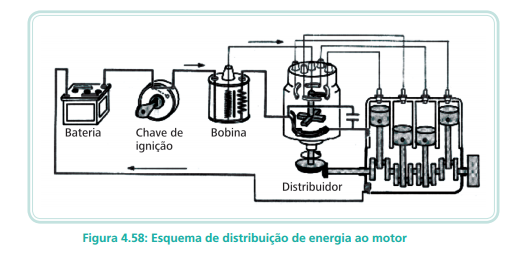

Para obter a centelha de ignição no momento exato em que deverá ocorrer a combustão da mistura ar mais combustível, os motores de ciclo Otto dispõem de um sistema de ignição composto por:

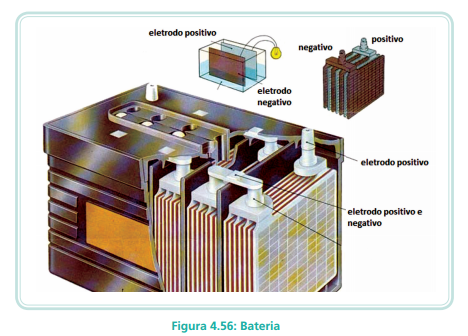

• Bateria – que transforma energia química em energia elétrica e armazena a energia elétrica gerada pelo alternador.
• Chave de ignição – interrompe ou não a passagem da corrente elétrica para a bobina.
• Bobina de ignição – possui um circuito primário e um secundária que, a partir de uma baixa tensão, geralmente 12 V, induz uma alta tensão, da ordem de 20.000 V, que será distribuída para as velas de ignição.
• Distribuidor – recebe a alta tensão da bobina e a distribui através do motor para os cilindros (velas de ignição).
• Vela de ignição – emite a centelha elétrica na cabeça do pistão no momento da combustão.
• Ignição elétrica – transforma a corrente contínua (CC) em corrente alternada (CA).

Motor do ciclo Diesel – ignição por compressão

O motor do ciclo Diesel se diferencia dos demais pelo simples fato de não apresentar vela de ignição e distribuidor de energia, o que reduz significativamente o uso do acionamento elétrico. Entretanto, os demais componentes são importantes e necessários para o bom funcionamento do motor.

3 Princípio de funcionamento dos motores de combustão interna

Ciclos termodinâmicos

O funcionamento dos motores de combustão interna se realiza em ciclos denominados ciclos termodinâmicos, no qual se distinguem quatro fases ou quatros tempos: admissão, compressão, explosão/expansão e escape.

Conceitualmente, ciclo é uma série de processos que ocorrem quando um determinado sistema se desloca originalmente de um estado inicial para retornar ao estado original. Nesses processos, os elementos fundamentais que caracterizam um ciclo termodinâmico de uma máquina térmica são: substância de trabalho, fonte de calor, fonte fria e máquina térmica.

Ciclo de Carnot

Para entender melhor os ciclos de funcionamento de uma máquina térmica, apresentaremos, de forma resumida, o ciclo teórico desenvolvido pelo francês Nicholas Carnot – ciclo de Carnot. Em 1823, Carnot publicou uma brochura intitulada “Reflexões sobre a potência motriz do fogo”. Enunciava aí, um ciclo ideal que, partindo da transformação de gases perfeitos, deveria ter um rendimento de, aproximadamente, 72% nunca atingido por um motor térmico real.

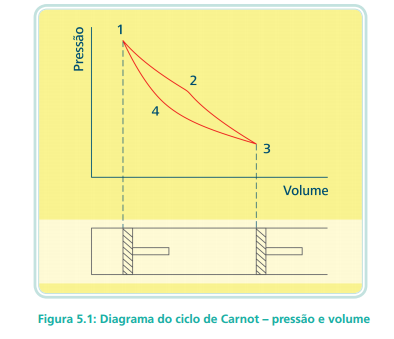

O ciclo de Carnot se compõe das fases mostradas na Figura 5.1:

• Expansão isotérmica – 1 a 2.

• Expansão adiabática – 2 a 3.

• Compressão isotérmica – 3 a 4.

• Compressão adiabática – 4 a 1.

O ciclo de Carnot não pode ser objeto de nenhuma realização na prática. Pode ser descrito, teoricamente, da seguinte maneira:

• Primeira fase – expansão isotérmica – o cilindro deve ser resfriado durante a expansão isotérmica. Esse mesmo cilindro exige aquecimento para tornar a temperatura constante.

• Segunda fase – expansão adiabática – continuando o repouso, faz-se cessar o reaquecimento do cilindro para que essa fase se efetue sem troca de calor com o cilindro, e que a massa gasosa retome o volume e a pressão que possuía no início da primeira fase.

• Terceira fase – compressão isotérmica – uma massa gasosa é introduzida no cilindro e, depois comprimida pelo pistão “temperatura constante”. O cilindro é esfriado durante essa fase.

• Quarta fase – compressão adiabática – interrompido o resfriamento do cilindro, continua-se a compressão rapidamente, de modo que nenhuma troca de calor tenha lugar entre o gás e o cilindro.

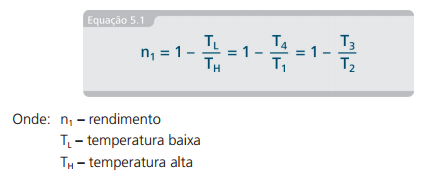

O rendimento (n1) de um ciclo de Carnot depende somente das temperaturas nas quais o calor é fornecido ou rejeitado:

O rendimento também pode ser expresso pela relação de pressão (Rps) ou taxa de compressão (Rvs), durante os processos isoentrópicos da seguinte forma:

Classificação dos motores segundo o ciclo termodinâmico

Para a abordagem sobre a classificação, segundo os sistemas que consideram os ciclos termodinâmicos, é conveniente lembrar que, termodinâmica é a ciência que define as transformações do calor e do trabalho mecânico e o estudo das leis às quais obedecem os gases durante suas evoluções desde sua entrada no cilindro até sua saída para a atmosfera.

Nos motores de combustão interna, os gases são comprimidos, queimados, dilatados e expandidos sob o efeito da temperatura ou de um trabalho mecânico. Se é indispensável se conhecer profundamente a termodinâmica para construção dos motores, são também necessários conhecimentos elementares para se compreender o seu funcionamento.

Assim, segundo os ciclos termodinâmicos, podemos classificar os motores em: ciclo Otto e ciclo Diesel.

Motores de ciclo Otto – motores de combustão interna com ignição por centelha, utilizando como combustíveis: gasolina, gás ou álcool.

O convencional motor a gasolina é um motor de combustão interna no qual uma mistura ar + combustível é admitida num cilindro e comprimida pelo pistão ou êmbolo, após inflamada por uma centelha elétrica provocada pela vela de ignição.

Motores de ciclo Diesel – motores de combustão interna com ignição por compressão, utilizando como combustíveis: diesel, biodiesel e suas misturas.

O motor Diesel é um motor de combustão interna no qual o ar admitido no cilindro é comprimido pelo pistão ou êmbolo, atingindo devido à compressão, uma temperatura de 500 a 700ºC. Uma vez injetado ou atomizado o combustível, a mistura inflama-se espontaneamente, graças ao calor resultante da compressão do ar.

4 Processo de combustão nos motores

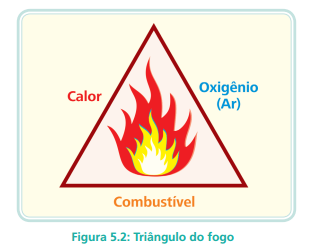

Para que haja uma combustão perfeita, é necessário dosar três elementos fundamentais, é o chamado triângulo do fogo: o ar, o calor e o combustível.
A combustão ou queima é um processo químico que exige a presença desses três componentes que, ao se combinarem na proporção adequada dentro do motor, promovem a explosão.
O tempo que leva para que a mescla ar + combustível entre em combustão é chamado de atraso de combustão e dura aproximadamente 1 milissegundos (ms).
Em alguns casos, existem condições que o atraso pode durar mais tempo, até 2 milissegundos (ms), isso devido a (à):
• Baixa temperatura de funcionamento do motor.
• Bicos injetores não atomizando perfeitamente.
• Ponto de início de injeção ajustado muito avançado.
• Má qualidade do combustível.
• Problemas mecânicos, específicos para o tipo de motor.
Como consequência do maior tempo de atraso de combustão, há o ruído de combustão chamado de batida de pino, ruído metálico gerado por frentes de chamas distintas dentro da câmara de combustão.
Outro fator que influencia o atraso de combustão é a pressão de compressão no interior da câmara de combustão. Quanto maior a pressão, menor o atraso de combustão, conforme mostra a Figura 5.3, a seguir: o efeito da temperatura (ºC) versus níveis de pressão (bar).
Nos motores de ciclo Otto, a mistura ar + combustível é realizada antecipadamente a sua entrada no cilindro por um elemento misturador, carburador ou, mais recentemente, pelo dosador eletrônico de combustível.
Nos motores de ciclo Diesel, há somente admissão do ar pelo sistema de captação do ar através dos fi ltros que deve preencher a câmara de combustão.
A forma da câmara de combustão, o posicionamento do bico injetor e o ângulo de injeção determinam o processo de formação da mescla ar + combustível.
Quanto ao formato da câmara de combustão, esta pode ser dividida em, pelo menos, dois tipos que garante o sistema de injeção: injeção direta e injeção indireta.

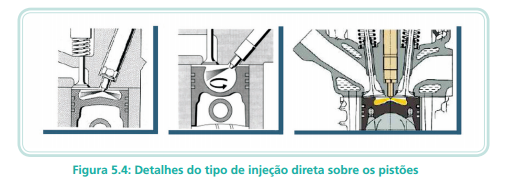

Injeção direta – a combustão se dá diretamente sobre a câmara de combustão da qual o pistão faz parte (Figura 5.4).

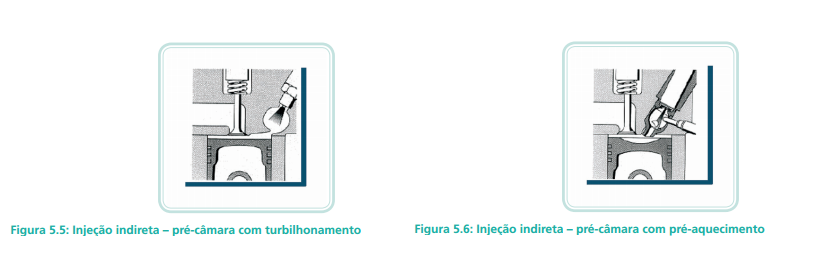

Injeção indireta – a combustão tem início no interior da pré-câmara expandindo-se para câmara de combustão principal no topo do pistão como mostra as Figuras 5.5 e 5.6.
