1 Montando uma antena de TV a cabo e fazendo um cabo coaxial:

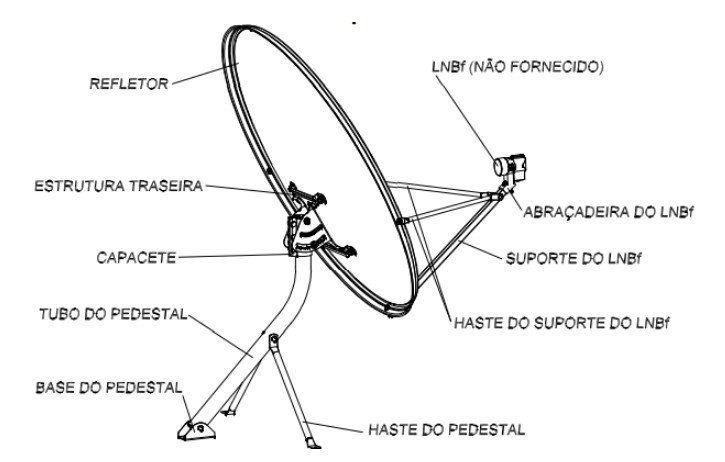

Antena e seus componentes

São fornecidos com a antena:

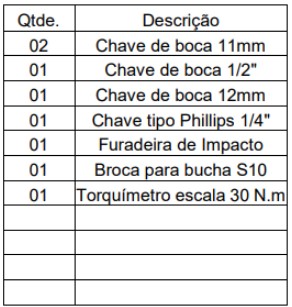

Ferramentas para instalação:

2 Sequencia de montagem:

Etapa 1

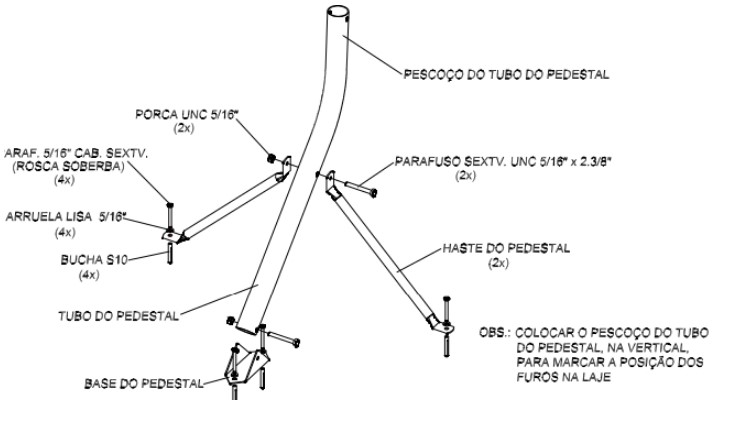

Montar as hastes no tubo do pedestal, utilizando parafuso sextavado UNC 5/16” x 2.3/8”;
Montar no trecho mais longo do tubo do pedestal a base do pedestal, utilizando parafuso sextavado
UNC 5/16” x 2.3/8”; - Usar o conjunto montado como gabarito para marcar as furações;
Efetuar na parede ou laje de fixação quatro furos de 10mm;
Inserir as buchas de nylon e fazer a fixação com parafuso sextavado 5/16” (rosca soberba);

Etapa 2:

Posicionar a estrutura traseira com a seta voltada para cima;
Posicionar o capacete com os furos quadrados (ajuste de elevação) voltados para baixo;
Montar o capacete na estrutura traseira utilizando parafuso francês UNC 5/16” x 2.3/4” no furo superior e dois parafusos franceses UNC 5/16” x 9/16” na escala de elevação;
Montar os três parafusos franceses UNC 5/16” x 1.3/16” no capacete, sem aperta-los;

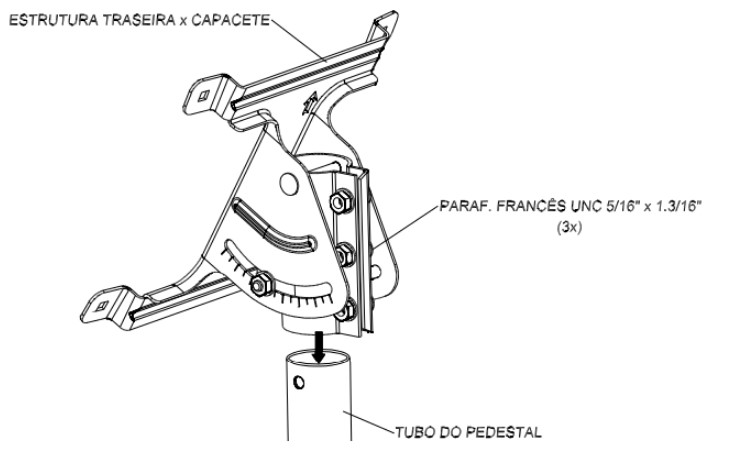

Etapa 3:

Montar o conjunto estrutura traseira x capacete sobre o tubo do pedestal, até que o
tubo encoste no parafuso do capacete; - Apertar os três parafusos franceses UNC 5/16” x 1.3/16”, para fixar o capacete.

Etapa 4:

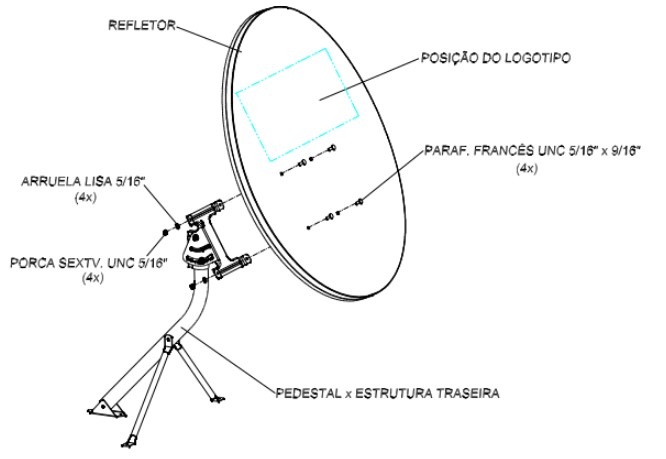

Posicionar o refletor com o logotipo voltado para cima;
Fixar o refletor na estrutura traseira, utilizando parafusos franceses UNC 5/16” x 9/16”;

Etapa 5:

Posicionar o suporte do LNBf, de modo que a extremidade com quatro furos fique no lado contrario do refletor

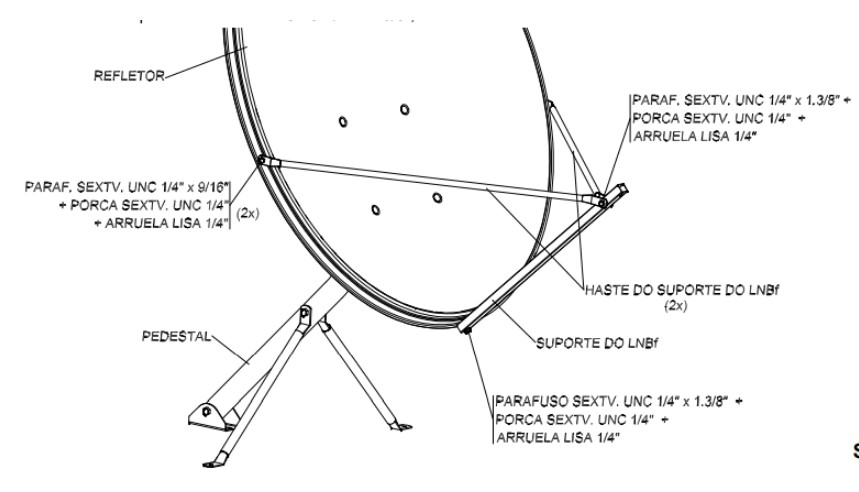

Montar o suporte do LNBf na parte inferior do refletor, utilizando parafuso sextavado UNC 1/4” x 1.3/8” com uma arruela apoiada no tubo e a porca e a outra arruela, apoiadas na borda interna do refletor;
Montar as hastes do suporte do LNBf, fixando no refletor as extremidades com ângulos menores utilizando parafusos sextavados UNC 1/4” x 9/16”. Fixar a outra extremidade no suporte do LNBf, utilizando o parafuso sextavado UNC 1/4” x 1.3/8”;

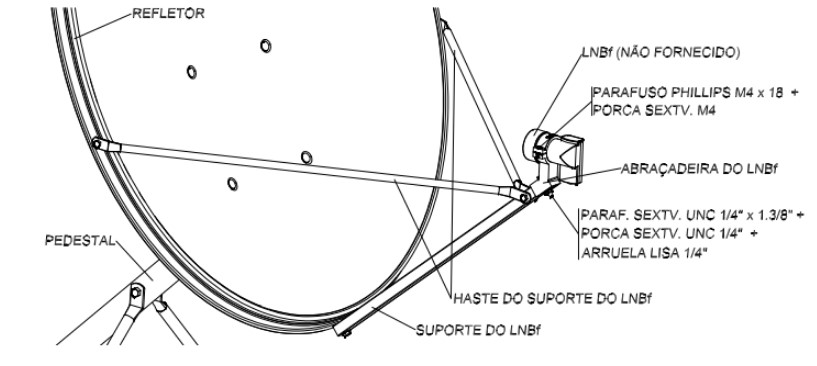

Etapa 6:

Fixar a abraçadeira do LNBf no suporte, utilizando parafuso sextavado UNC 1/4” x 1.3/8”;
Fixar o LNBf com a abraçadeira utilizando parafuso tipo Phillips M4 x 18 mm, e conectar o cabo;
Prender o cabo no suporte do LNBf, utilizando as abraçadeiras Hellermann T-30R.

3 Anexando conectores em cabos coaxiais:

Determine o tamanho do cabo:

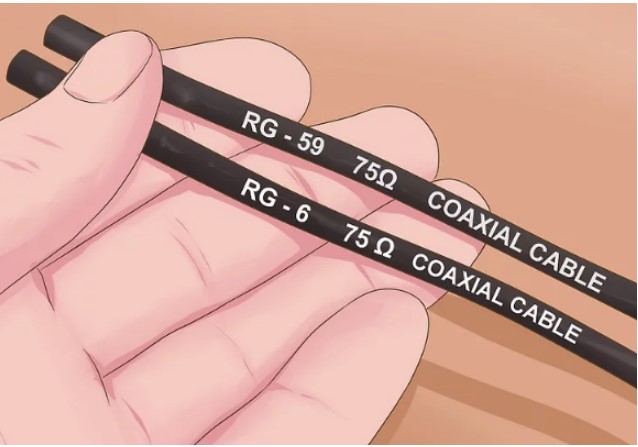

A terminologia dos cabos pode ser confusa. Procure do lado do seu fio por informações sobre o tamanho dele. Na maioria das casas, os dois tamanhos mais comuns são RG-6 e RG-59.

RG significa “Guia de rádio” (Radio Guide, em inglês). Os números das versões dos cabos RG referem-se ao diâmetro (59 significa 0,059 e 6 significa 0,06, etc.) e características internas do cabo, incluindo a quantidade de isolamento e atenuação, que refere-se à quantidade de perda de sinal por comprimento do cabo.
Pode-se também encontrar o termo RF sendo usado nesses cabos, o que significa “radiofrequência”.
A maioria dos cabos coaxiais não industriais atualmente tem o tamanho RG-6, porém o padrão mais fino e de menor qualidade utilizado antigamente ainda pode ser encontrado nos dias de hoje, em algumas aplicações e em casas antigas. As instalações comerciais podem usar um cabo mais grosso, como o RG-11 (que só é usado se a distância da fonte até a conexão elétrica da casa for maior do que 60 m).
Os cabos RG usados em casas para objetos comuns devem ter 75 ohms (tanto os RG-6 quanto os RG-59).
Esteja ciente de que todos os cabos (e seus conectores) existem em várias qualidades. Compre o melhor cabo possível.

Escolha os conectores corretos:

A maioria dos conectores para instalações de vídeo em casas são do tipo F. No entanto, é possível que seu sistema use conectores do tipo N

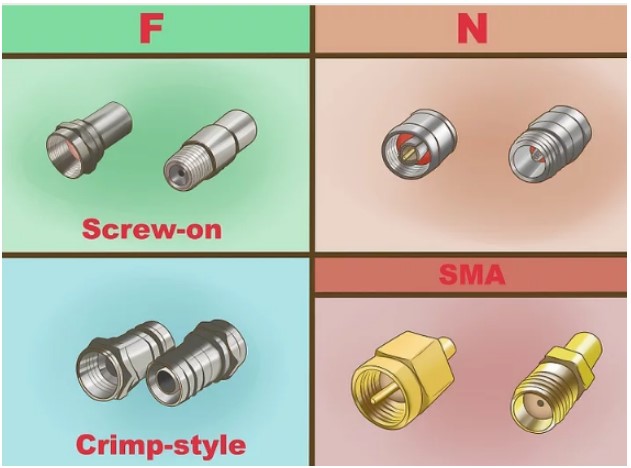

Existem vários tipos de conectores tipo F RG-6, os principais são os de friso e os de rosca.
Conectores de rosca são fáceis de se usar, mas são menos seguros e podem criar uma pequena bolsa de ar. Algumas pessoas acreditam que isso pode afetar a qualidade do sinal.
Os conectores de friso possuem duas partes: um anel (ou friso) e um terminal. Eles são geralmente mais difíceis de se instalar, mas podem alcançar maiores comprimentos e fazer as melhores conexões quando usados corretamente.
Saiba que, para fazer uma conexão, serão necessários conectores macho e fêmea do mesmo tipo.
Os conectores macho possuem o fio central pulado para fora, enquanto os conectores fêmea tem um espaço para que o fio central entre. Certifique-se de usar o gênero oposto do conector que se quer fazer. A maioria dos cabos termina em um conector macho.
Use um conector SMA (sub-miniature version A, em inglês) para cabos coaxiais muito pequenos.

4 Descascando o cabo:

O primeiro passo para anexar seu próprio conector é preparar a ponta do cabo coaxial .

1.Corte a ponta do cabo.

2.Raspe a proteção externa (geralmente de borracha isolante) em cerca de 1,5 cm

Tome muito cuidado para não cortar diretamente a parte de metal que fica diretamente abaixo da proteção externa. Essa parte entrelaçada de metal pode ser feita tanto de fios “soltos” quanto de um metal em forma de lâmina, presente em cabos blindados.

3.Cuidadosamente puxe o entrelaçado de metal (segunda parte) para fora da proteção externa.

Nenhum pedaço do entrelaçado ficou enrolado ou tocando o condutor central de cobre.

4.Retire o plástico dielétrico (geralmente branco, mas pode ser transparente) da parte interna do cabo.

Não ou entalhe o condutor central. Qualquer dano a essa peça pode prejudicar severamente seu sinal.

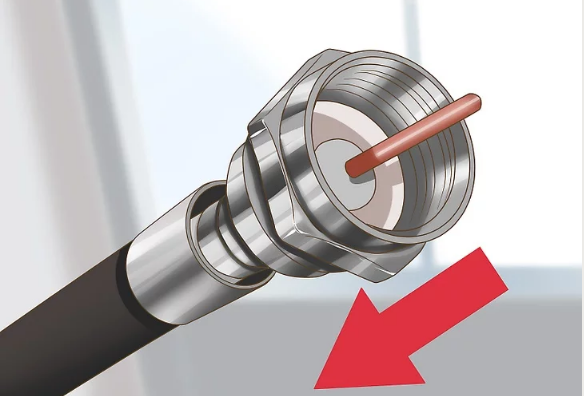

5.Empurre os conectores sobre a ponta do cabo para que o centro de cobre do cabo coaxial fique para fora.

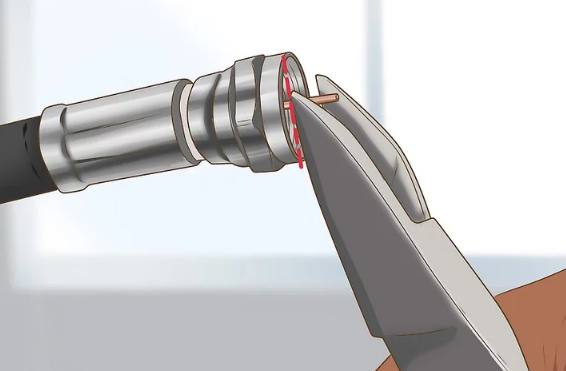

Retire a lâmina dielétrica de alumínio para que ela não entre no terminal do conector.

5 Usando um Conector de friso:

Este é outro método que pode ser usado para anexar conectores de cabos coaxiais.

1.Posicione o anel do friso sobre a ponta do cabo.

2.Raspe a proteção externa em cerca de 6 mm.

3.Retire a proteção externa, o entrelaçado metálico e a lâmina dielétrica até chegar no fio interno em si.

4.Deixe cerca de 3 mm da lâmina dielétrica.

5.Posicione o terminal sobre a ponta do fio, para que o núcleo de cobre fique apontando para fora através do buraco.

Empurre o conector de friso ao longo da ponta do cabo, de modo que o tubo do fique entre a lâmina e a proteção externa.

Isso pode ser muito difícil de fazer. Experimente segurar a ponta do cabo com um alicate, ou fixá-lo com uma morsa. Tente não torcer o fio enquanto o empurra.
