Conectores de CFTV,obturador e diafragma

Na hora em que terminamos de passar os cabos vem uma das partes mais importantes, que é colocar os conectores de CFTV em cada ponta. Dois conectores, na maioria das vezes, na parte onde vai o DVR e mais dois onde ficará a câmera de segurança.

Veja a seguir a lista dos principais conectores e iremos descrever um pouco sobre as suas funcionalidades.

Esses são os mais encontrados e geralmente vem em boa parte das câmeras já embutidos nos fios.

São diversas opções disponíveis no mercado, temos conectores BNC com ou sem borne, com ou sem a opção de soldar o fio, pequenos parafusos, etc.Também assim como qualquer conector temos a versão macho e fêmea.

Os que possuem bornes, na minha opinião, são mais práticos e agilizam na hora de instalar as câmeras de segurança.

Outros tem opções para soldar ou não os fios e com um pequeno parafuso que prende o fio do meio e um furo para colocar a malha, isso para o conector de vídeo.

Sempre tenha em mente que a malha é negativa e o fio do meio é positivo.

No conector de alimentação, o que passara a energia de 12 volts da fonte, é bem mais simples. O fio vermelho você coloca no borne positivo e aperta o parafuso e no negativo coloca o fio preto, sendo assim, facilitando na hora de ligar na fonte dedicada ou não.

Muitas vezes a pessoa não quer visualizar as câmeras no monitor por meio do aplicativo, que pode instalar no Windows,  no navegador ou algo do tipo em que é necessário usar a rede local (não uma conexão com a internet).

 Nesses casos você pode usar uma espécie de Conector BNC em forma de T, que nada mais é do que um adaptador para você poder ligar diretamente em um monitor e visualizar em “tempo real” as imagens que são captadas pelas câmeras.

Dependendo da quantidade de monitores pode ser preciso colocar um amplificador para evitar perder muita qualidade nas imagens.

É preciso que o monitor seja uma TV/Monitor ou tenha entrada para um conector RCA, caso não haja você pode ligar diretamente no DVR com um cabo VGA . Se o tamanho do fio for pequeno, existe para compra fios com tamanho maiores.

Esse é mais utilizado para quem pretende ligar da saída de vídeo do DVR, que tem disponível na maioria dos DVRs, e ligar diretamente em uma TV visualizar as imagens em tempo real.

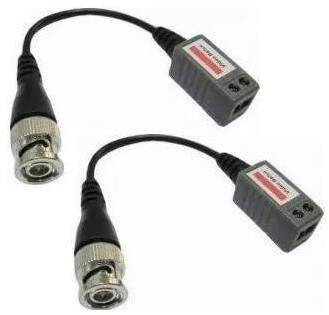

Quem tem um projeto de ligar câmeras em grandes distancias, acima de 100 metros, pode ser mais viável passar um cabo trançado, conhecido como cabo de rede, e em cada ponta colocar um adaptador chamado balun que decodifica o sinal “bagunçado” que vem do cabo trançado.

Se o seu cabo é aquele padrão usado para ligar a rede em computadores, provavelmente terá 4 pares, ou seja, você pode ligar 4 câmeras com apenas esse cabo.

Você pode ter 4 câmeras com um cabo de rede (cat 5e ou cat 6). Porém evite de passar esse cabo no mesmo conduíte ou perto de fios que passam eletricidade, por causa da indução, pois pode causar muitos problemas e um deles pode ser danificar a câmera ou o próprio DVR.

Com relação a alimentação você pode usar cabos paralelos ligando no final a uma fonte dedicada ou até usar uma fonte de 12 volts para cada câmera , fica ao seu critério.

Esse é o que você mais vê, as famosas minis câmeras,ou seria micro?

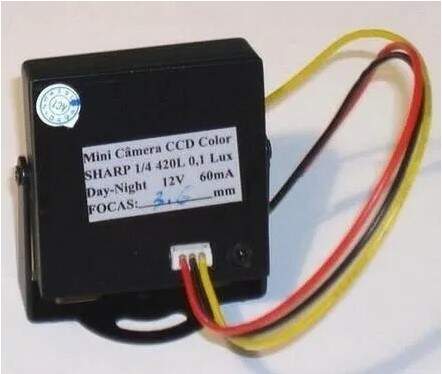

Em diversos casos elas vem com um pequeno rabicho que possui 3 ou 4 fios,geralmente são o branco,vermelho,preto e amarelo.

O Branco você pode usar para o áudio, caso queira gravar o som. Dependendo do DVR você terá uma, duas ou mais saídas de áudio.

Nesse caso o cabo coaxial precisará ter um fio a mais, que na maior parte das vezes é branco também, pois muitas vezes o cliente não quer o áudio e sim só as imagens e por esse motivo o cabo coaxial mais usado é o que possui somente 4 fios; a malha, fio do meio que vem junto com a malha e os dois fios de alimentação o vermelho e preto.

E muitas das vezes em que compramos a mini câmera com o rabicho ela vem sem nenhum conector na ponta e nesse caso temos que emendar diretamente no cabo coaxial dessa forma:

• Como a malha é negativa emende com o preto e malha do cabo coaxial. É isso mesmo! Emende os três fios citados juntos. Pode ser que o rabicho tenha 2 fios pretos, como eles são neutros use um para a malha e outro para o fio preto de alimentação, isso é raro mas acontece de vir com dois fios preto.
• O fio vermelho do cabo coaxial com o vermelho do rabicho.
• O fio do meio que vem junto com a malha do cabo coaxial com o amarelo do rabicho.

Esse tipo de câmera não é tão bom para qualidade das imagens, pois além de não ter infravermelho, poder ver no escuro em preto e branco, a qualidade das imagens não é muito boa. Só é muito popular pelo custo benefício.

Obturador é o nome que é dado a uma pequena “janela” dentro da câmera, que funciona basicamente abrindo no momento do disparo para capturar a luz que passa pela lente.

O tempo que o obturador passa aberto se chama de tempo de exposição ou velocidade de obturação, ou seja, o tempo de exposição do filme (câmeras analógicas) ou do sensor (câmeras digitais), e a variação deste tempo determina a quantidade de luz que será capturada para a fotografia, quanto mais tempo aberto, mais luz é capturada, quanto menos tempo aberto, menos luz é capturada.

A medida da velocidade do obturador é dada em frações de segundos: 1 1/2 1/4 1/250, etc, porém são costumeiramente tratadas como velocidade 60 (referente a 1/60) ou velocidade 100 (referente a 1/100) e assim sucessivamente.

O obturador é uma cortina que protege o sensor da câmera, abrindo somente no momento em que o disparador é acionado, para captar a luz. Ele fica atrás do diafragma, só que não na lente e sim no corpo da câmera. A velocidade do obturador (“Shutter”) é uma das variantes mais utilizadas para alterar o resultado final da foto.

O tempo de abertura do obturador deve ser combinado com a abertura do Diafragma e com o valor do ISO para que a foto não venha a “estourar” (super-exposta), ou para não ficar escura demais (sub-exposta).

A velocidade o obturador é considerada baixa quando vai de 1 até 30, média de 60 até 250 e alta de 500 até 8.000.

Nas câmeras digitais SLR (ou câmeras Reflex) são encontrados dois obturadores, o obturador mecânico e o obturador eletrônico.

O obturador eletrônico serve para acionar o sensor digital da câmera, e reage mais rapidamente, sendo capaz de alcançar velocidades muito maiores. Ele vem acoplado a um obturador mecânico.

O obturador mecânico,que também conhecido como obturador plano focal, é quem determina o tempo de exposição de acordo com a configuração que o fotógrafo determinar, ele pode ser de lâminas de metal ou de cortina.

Geralmente, em câmeras compactas encontramos um obturador eletrônico, enquanto que o de lâminas de metal é utilizado mais comumente nas digitais SLR.

Além destes, temos também o raro obturador central, que é encontrado em câmeras fotográficas médias, este é composto por lamelas giratórias, que abrem e fecham de acordo com a configuração determinada pelo fotógrafo. Ele é bem mais preciso que os outros, permitindo ao fotógrafo sincronizá-lo com o flash de alta velocidade.

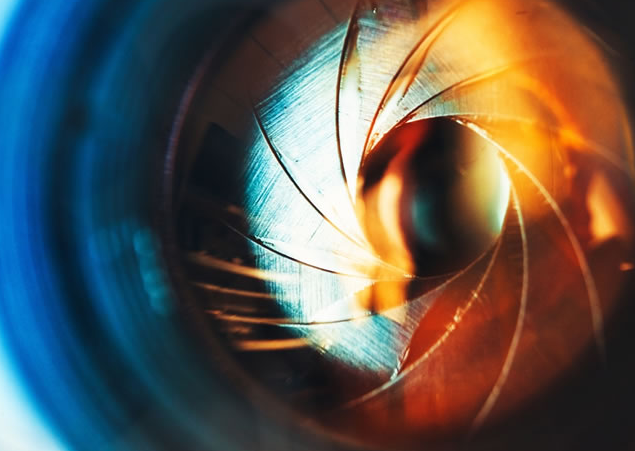

Conhecido como um dos 3 pilares da fotografia, o diafragma da câmera fotográfica é necessário para controlar a captura de luz através da lente.

Antes mesmo de inventar a câmera fotográfica , a luz era a principal matéria necessária para dar início à fotografia.

O próprio nome da fotografia envolve a luz! A palavra luz origina do grego “foto”. E , a “grafia” representa o ato de escrever, o que define fotografia como escrever com a luz.

Mesmo com o passar do tempo as ferramentas se transformaram, porém nada substitui o papel que a luz exerce em cada clique.

Para ajustar a luminosidade e tirar a foto perfeita, você pode contar com 3 técnicas que se complementam: a velocidade do obturador, a sensibilidade ISO e o diafragma da câmera.

A seguir, você irá entender como funciona o diafragma e todos os seus componentes.

O papel do diafragma na fotografia é determinar a quantidade aberta do “olho da câmera” está para capturar a foto.

Sendo resultado, o diâmetro de abertura da lente para capturar luz é o que podemos chamar de diafragma da câmera.

O diafragma pode abrir ou fechar, determinando a quantidade de luz que entra até o sensor. A abertura também define a amplitude da profundidade de campo na imagem.

No caso das objetivas fixas, como a 50mm, a abertura do diafragma também é fixa e não pode altera. Já nas lentes zoom, o valor é ajustável de acordo com a variação do equipamento.

O diafragma na fotografia corresponde a uma janela em uma casa. Quanto mais aberta a janela está, mais iluminada fica o ambiente.

Na câmera, quanto mais aberto o diafragma, maior é a captura de luz pelo sensor, resultando em uma imagem mais clara.

Além do mais, a abertura também muda a profundidade de campo da foto. Ela representa quantos planos da imagem estão em foco ou não no seu enquadramento.

A quantidade de componentes focados aumenta conforme o diafragma vai se fechando. Enquanto a intensidade do desfoque no resto da imagem aumenta ao mesmo tempo, que o diâmetro do diafragma se torna menor.

De primeira, a sigla “f/x” não lembra em nada a palavra abertura ou diafragma.Na verdade, o “f” se refere à distância focal, o que é o espaço entre a lente e o objeto da imagem.

Junto ao diafragma, a distância focal é uma das principais características das objetivas. As duas podem ser ajustáveis em lentes zoom ou possuem configuração determinada em objetivas fixas.

O valor “f” é seguido da “/” que sinaliza uma equação em que este valor é dividido por um número, resultando na abertura do diafragma da câmera.

Quanto maior o valor, como o f/16, mais fechado estará o diafragma, o que resulta em uma imagem mais escura e com a área ao redor do item principal mais desfocada.

Aberturas mais amplas, como o valor f/2, capturam imagens mais iluminadas e com a área de foco mais ampla.

Depois de entender o que é o diafragma na fotografia e o que ele representa na sua câmera, é o momento de entender o efeito que ele causa nas suas fotos.
